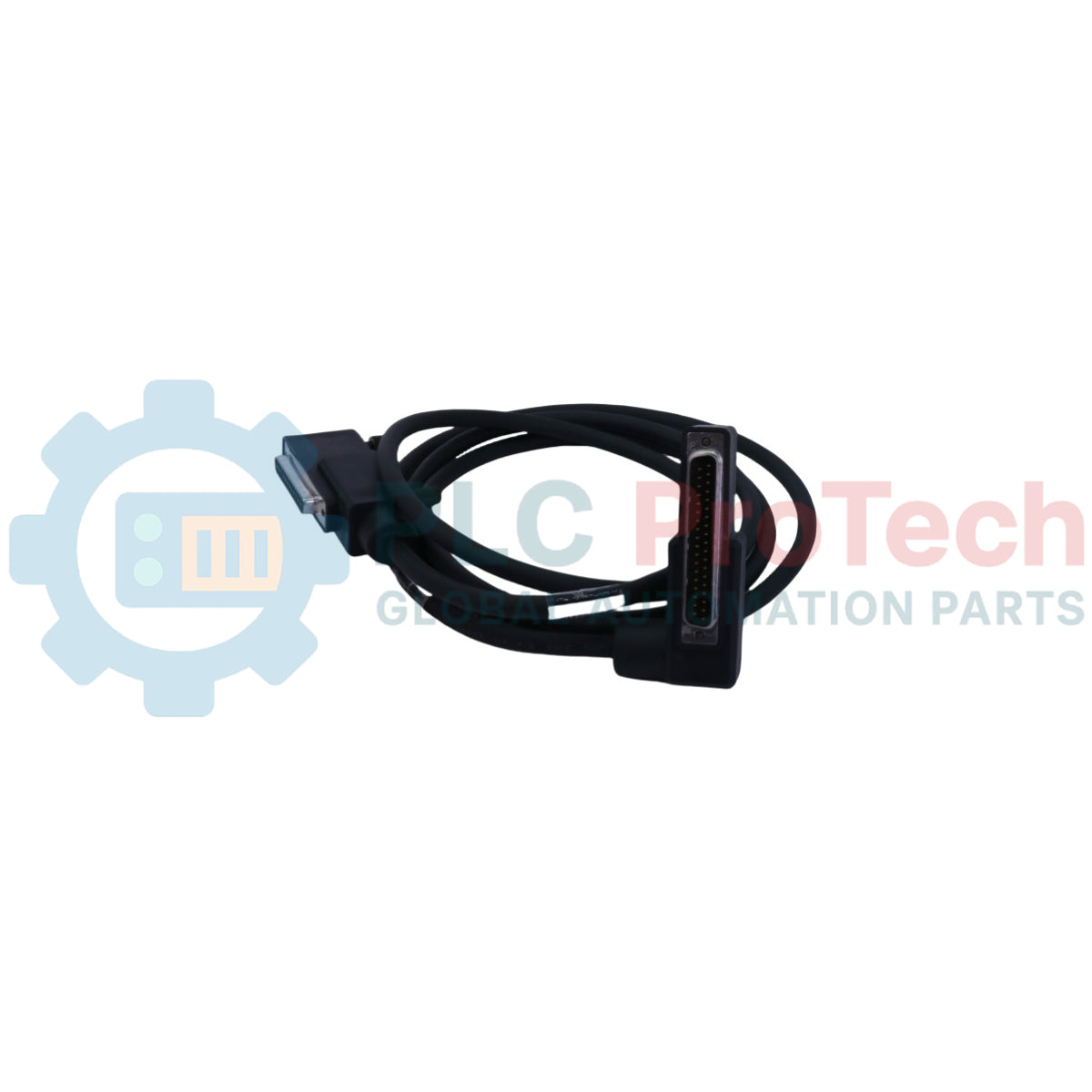

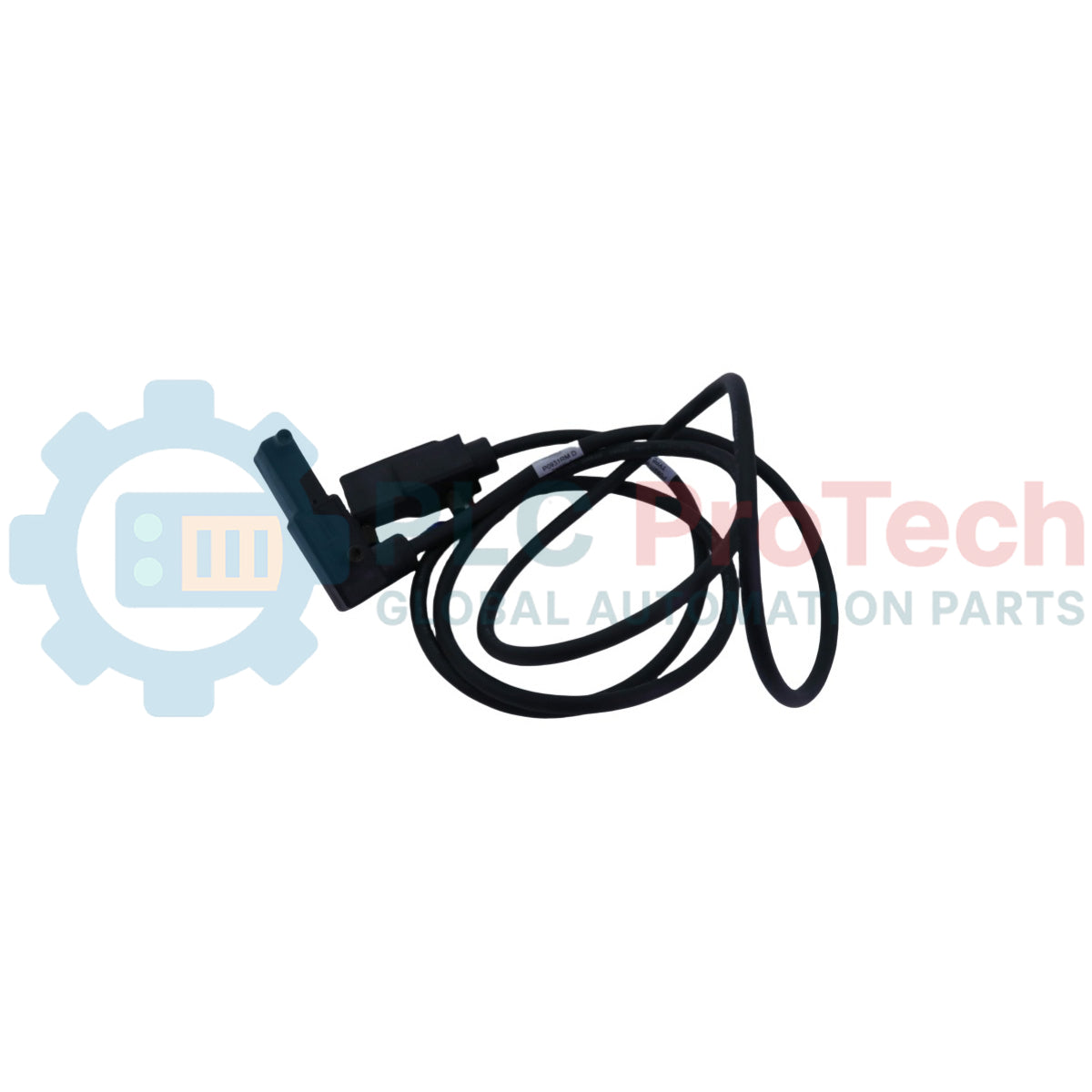

Kabel Terminasi Sistem Redundan Foxboro I/A Series P0931RM

Ikhtisar Produk

Yang P0931RM (P0931RM) merupakan kabel berintegritas tinggi Kabel Terminasi Tipe 1 yang dirancang khusus untuk Foxboro I/A Series Subsistem Input Redundan Komunikasi HART® FBM216b. Kabel ini menyediakan hubungan fisik penting antara Adaptor Redundansi FBM216b (P0924DT) dan Rakitan Terminasi tipe kompresi (P0924JH). kilang minyak dirancang untuk lingkungan dengan ketersediaan tinggi seperti, pembangkit listrik utilitas, dan pemrosesan kimia, kabel ini P0931RM memastikan bahwa sinyal input HART yang diisolasi secara individual ditransmisikan tanpa kehilangan atau gangguan. Dengan menggunakan material poliuretan premium, kabel ini mempertahankan waktu aktif sistem dalam loop yang sangat penting, ketika kegagalan sinyal bukanlah pilihan.

Konfigurasi Teknis

Sebagai kabel sistem Tipe 1, P0931RM ditentukan oleh karakteristik listrik dan konstruksi fisiknya yang spesifik, yang disesuaikan untuk pemrosesan sinyal HART redundan:

• Arsitektur Redundansi: Kabel ini terhubung ke Adaptor Redundansi, yang menggabungkan sinyal dari dua modul FBM216b yang berdekatan (Master dan Tracker) menjadi satu output 25-pin ke lapangan.



• Antarmuka Fisik: Kabel ini memiliki D-subminiatur 37-pin konektor pada ujung Pelat Dasar FBM dan D-subminiatur 25-pin konektor pada ujung Rakitan Terminasi.



• Komposisi Material: Dibuat dengan Selubung luar poliuretan dan insulasi konduktor utama PVC semi-kaku, yang memberikan ketahanan unggul terhadap keausan industri.



• Panjang Standar: Model khusus ini (P0931RM) adalah nomor komponen yang ditetapkan untuk 2,0 meter (6,6 kaki) versi dalam keluarga kabel Tipe 1.

Spesifikasi Teknis

FAQ Teknis

Dapatkah kabel P0931RM digunakan dengan FBM nonredundan?Tidak, kabel P0931RM merupakan kabel Tipe 1 yang divalidasi khusus untuk digunakan dengan adaptor redundan FBM216b konfigurasi. Untuk modul Seri 100 atau Seri 200 nonredundan, diperlukan jenis kabel yang berbeda agar sesuai dengan susunan pin pelat dasar standar.

Apa perbedaan antara P0931RM dan versi LSZH?Yang P0931RM menggunakan Poliuretan (P/PVC) dengan batas suhu +80 derajat C. Versi LSZH (P0928AC) adalah "Asap Rendah Tanpa Halogen," dirancang untuk area kritis keselamatan yang memerlukan penghindaran asap beracun saat kebakaran, dan mendukung hingga +105 derajat C.

Apakah kabel ini mendukung komunikasi digital HART?Ya. Kabel ini dirancang untuk membawa sinyal analog 4 hingga 20 mA dengan sinyal HART FSK digital ditumpangkan, dengan menjaga integritas komunikasi digital dua arah dengan perangkat lapangan.

Panduan Rekayasa & Instalasi

• Pelepas Regangan: Saat menghubungkan ujung D-sub 37-pin ke adaptor redundan, pastikan lug pemasangan dikencangkan untuk mencegah sinyal terputus-putus akibat getaran.

• Radius Tekukan: Pertahankan radius tekukan minimum setidaknya 10 kali diameter kabel. Hindari tekukan tajam 90 derajat di dekat konektor untuk mencegah kelelahan konduktor internal.

• Perutean: Meskipun jaket Poliuretan kuat, jaga agar P0931RM terpisah dari saluran daya AC tegangan tinggi di dalam kabinet untuk meminimalkan EMI (Interferensi Elektromagnetik) pada loop HART 4-20mA.

Keunggulan Rekayasa

Yang P0931RM merupakan bagian dari UL/UL-C terdaftar dan ATEX Zona 2 subsistem bersertifikat. Konstruksinya sesuai untuk Kelas G3 (Keras) lingkungan, dengan memberikan akurasi resolusi 15-bit untuk sinyal HART bahkan dalam atmosfer korosif atau dengan kelembapan tinggi. Penggunaan konektor D-sub standar memungkinkan penggantian "Plug-and-Play" yang cepat, yang sangat penting untuk mempertahankan ketersediaan tinggi pada FBM216b pasangan redundan.
