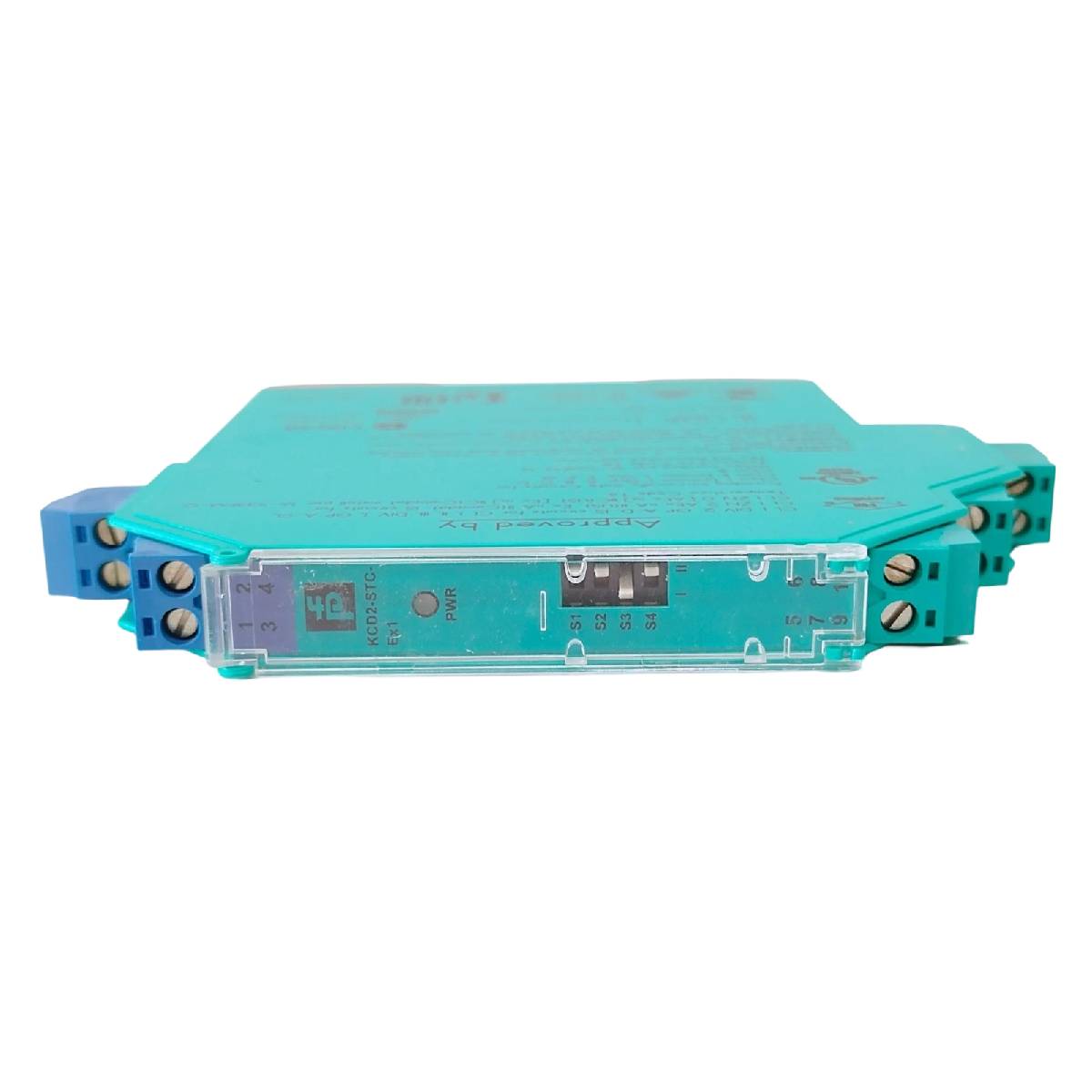

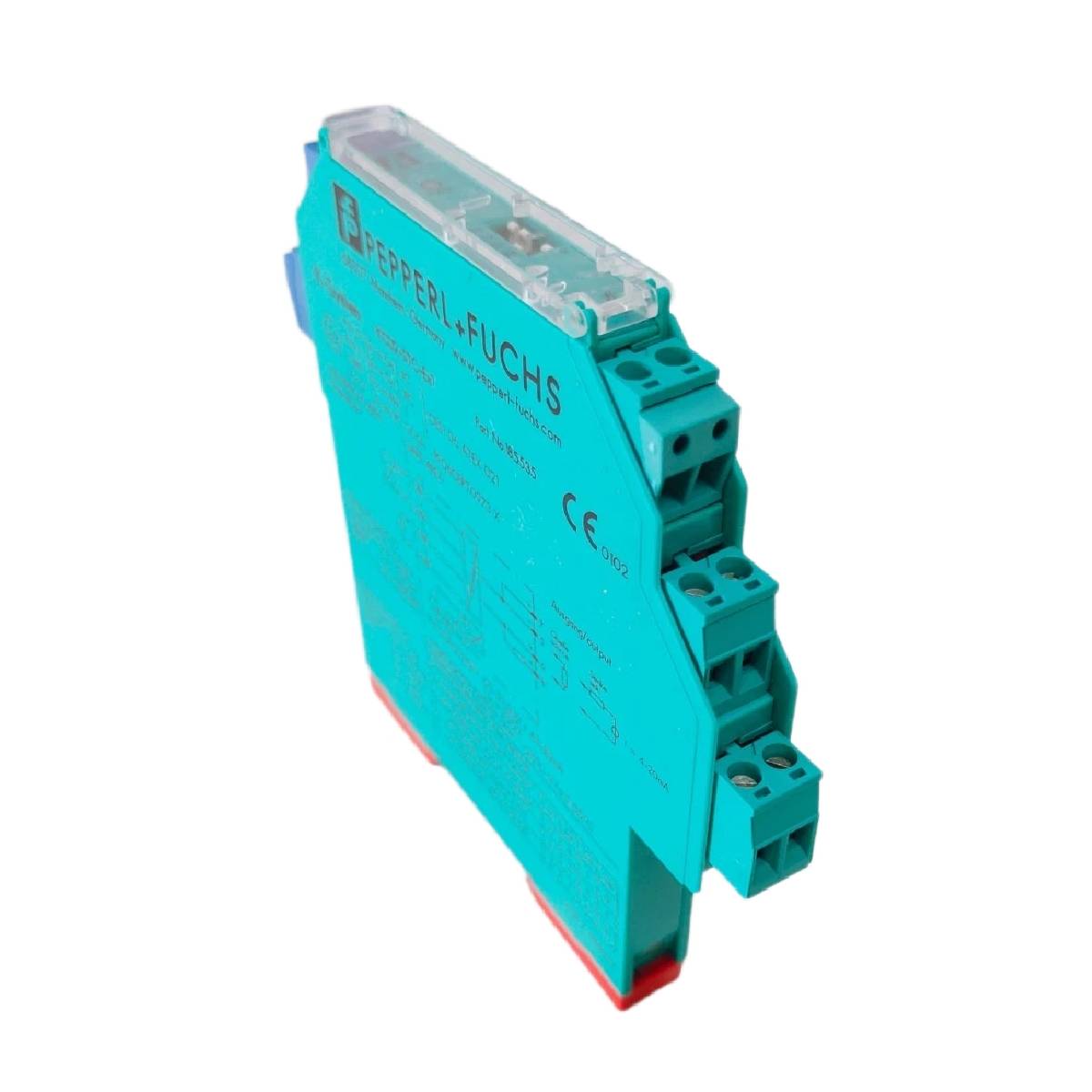

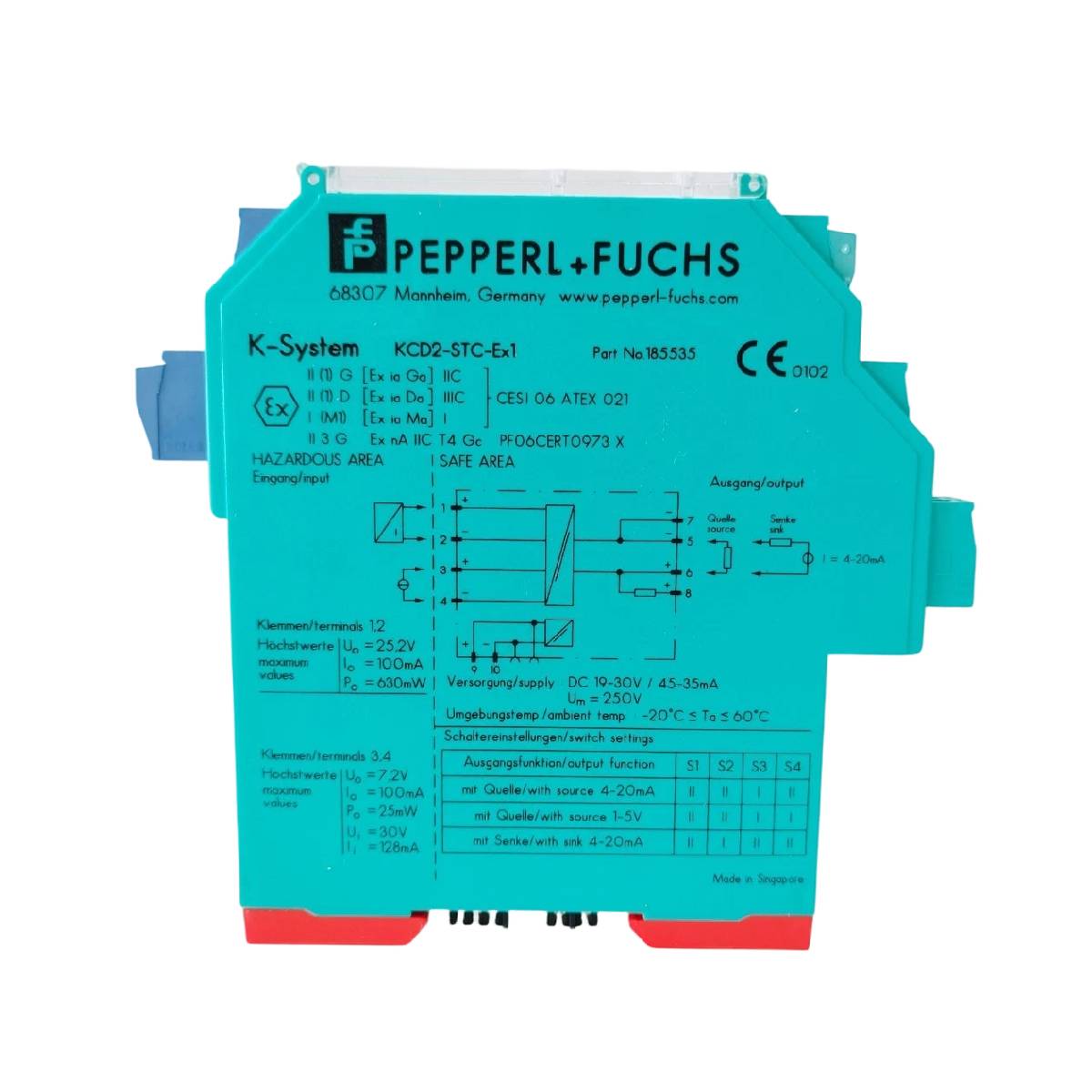

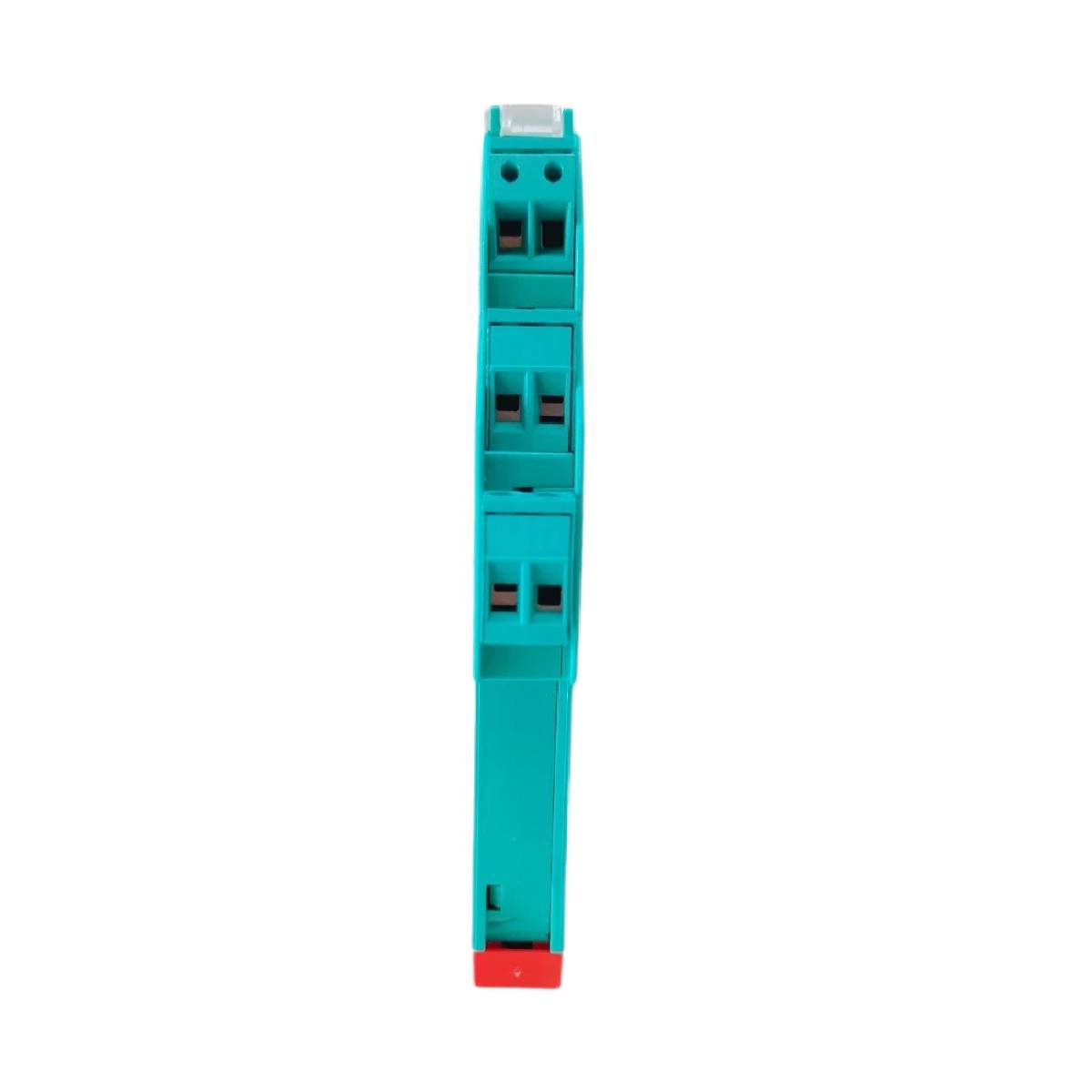

Catu Daya Pemancar Cerdas Pepperl+Fuchs KCD2-STC-Ex1

SKU KCD2-STC-Ex1

Tersedia
  • 12-month warranty
  • Free returns within 30 days
  • Produsen: Pepperl+Fuchs
  • Nomor Produk: KCD2-STC-Ex1
  • Origin Jerman
  • Jenis Produk: Modul Catu Daya
  • Pembayaran: T/T, Western Union
  • Berat: 0.1 kg
  • Dimensi: 12.5 x 119 x 114 mm
  • Pelabuhan pengiriman: Xiamen
  • Garansi: 12 bulan

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Catu Daya Pemancar Cerdas Pepperl+Fuchs KCD2-STC-Ex1

Jumlah

Product Description

Deskripsi

Pepperl+Fuchs KCD2-STC-Ex1 adalah barrier terisolasi yang aman secara intrinsik dengan 1 kanal, yang dirancang untuk memberi daya pada transmitter SMART 2-kawat atau menghubungkan sumber arus SMART 2-kawat di lokasi berbahaya. Dengan catu daya 24 V DC melalui terminal atau sistem Power Rail, perangkat ini mentransmisikan sinyal analog lapangan 4 mA hingga 20 mA melintasi isolasi galvanis ke area aman. Perangkat ini mempertahankan transmisi sinyal digital dua arah untuk protokol seperti HART dan BRAIN, sehingga memungkinkan parameterisasi jarak jauh dan komunikasi diagnostik berkelanjutan dengan instrumentasi lapangan.

Dengan housing ringkas 12,5 mm, KCD2-STC-Ex1 memiliki mode output yang dapat dipilih—sumber arus, sink arus, atau output tegangan—yang dapat dikonfigurasi melalui sakelar DIP bawaan. Resistor internal 250 Ω dapat diakses melalui koneksi terminal tertentu untuk membentuk impedansi loop komunikasi HART yang diperlukan ketika resistansi di sisi kontrol tidak mencukupi. Selain itu, soket uji terintegrasi di dalam terminal memungkinkan koneksi langsung komunikator HART tanpa mengganggu pengawatan loop.

Modul ini tersertifikasi hingga SIL 2 (SC 3) sesuai IEC/EN 61508 untuk aplikasi keselamatan fungsional. Modul ini menyediakan isolasi galvanis antara rangkaian input, output, dan daya untuk memastikan integritas sinyal serta pengoperasian yang aman di lingkungan Zona 0, Zona 1, Zona 2, dan Divisi 1/2.

Fitur

  • Barrier terisolasi 1 kanal untuk transmitter SMART 2-kawat dan sumber arus.
  • Lebar housing ringkas 12,5 mm untuk pemasangan rel DIN berdensitas tinggi.
  • Mode output yang dapat dipilih melalui sakelar DIP: sumber arus (4 mA ... 20 mA), sink arus (4 mA ... 20 mA), atau output tegangan (1 V ... 5 V).
  • Mendukung komunikasi digital dua arah untuk protokol HART dan BRAIN.
  • Resistor HART 250 Ω terintegrasi tersedia di antara terminal 6 dan 8.
  • Soket uji panel depan terpasang di terminal untuk antarmuka komunikator HART.
  • Kompatibel dengan Power Rail atau catu daya terminal melalui 24 V DC.
  • Memenuhi peringkat keselamatan fungsional hingga SIL 2 / SC 3 sesuai dengan IEC/EN 61508.

Aplikasi

  • Isolasi galvanis dan pengkondisian sinyal antara transmitter di area berbahaya dan sistem kontrol di area aman (DCS/PLC).
  • Memberi daya pada transmitter proses SMART 2-kawat untuk mengukur tekanan, level, suhu, atau aliran.
  • Menghubungkan sumber arus di lokasi berbahaya dengan input analog sistem kontrol standar.
  • Fungsi berinstrumen keselamatan SIL 2 (SIF) yang memerlukan pemrosesan input analog terisolasi.

Spesifikasi Teknis

Umum

Parameter Spesifikasi
Produsen Pepperl+Fuchs
Model KCD2-STC-Ex1
Jenis Sinyal Masukan analog
Kanal 1 kanal
Keselamatan Fungsional SIL 2 / Kapabilitas Sistematis SC 3 sesuai IEC/EN 61508

Catu Daya

Parameter Spesifikasi
Sambungan Rel Daya atau terminal 9+, 10-
Tegangan Terukur Ur 19 ... 30 V DC
Riak <= 10 %
Arus Terukur Ir <= 45 mA pada 24 V dan keluaran mode sumber 20 mA
Disipasi Daya <= 800 mW
Konsumsi Daya <= 1.1 W

Masukan (Area Berbahaya)

Parameter Spesifikasi
Sisi Sambungan Sisi lapangan
Terminal Sambungan 1+, 2- ; 3+, 4-
Sinyal Masukan 4 ... 20 mA dibatasi hingga sekitar 26 mA
Tegangan Sirkuit Terbuka / Arus Hubung Singkat Terminal 1+, 2-: 22 V / 26 mA
Penurunan Tegangan Terminal 3+, 4-: sekitar 5 V
Tegangan Tersedia Terminal 1+, 2-: >= 15 V pada 20 mA ; >= 18 V pada 4 mA

Keluaran (Area Aman)

Parameter Spesifikasi
Sisi Sambungan Sisi kontrol
Terminal Sambungan Terminal 5-, 6+; terminal 5-, 8+ untuk resistor HART
Beban Mode Sumber 0 ... 350 Ω
Sinyal Keluaran Mode Sumber 4 ... 20 mA atau 1 ... 5 V (resistor internal: 250 Ω, 0.1 %)
Sinyal Keluaran Mode Serap 4 ... 20 mA, tegangan operasi 10 ... 30 V
Riak 20 mV rms

Karakteristik Transfer

Parameter Spesifikasi
Penyimpangan pada 20 degC < 0.1 % skala penuh termasuk nonlinieritas dan histeresis (mode sumber/serap 4 ... 20 mA)
Penyimpangan pada 20 degC (Tegangan) <= +- 0.2 % termasuk nonlinieritas dan histeresis (mode sumber 1 ... 5 V)
Pengaruh Suhu Sekitar (Arus) < 2 uA/K (-20 ... 70 degC); < 4 uA/K (-40 ... -20 degC)
Pengaruh Suhu Sekitar (Tegangan) < 0.5 mV/K (-20 ... 70 degC); < 1 mV/K (-40 ... -20 degC)
Rentang Frekuensi Sisi lapangan ke sisi kontrol: 0 ... 3 kHz (-3 dB, sinyal 0.5 Vpp)
Rentang Frekuensi (Terbalik) Sisi kontrol ke sisi lapangan: 0 ... 3 kHz (-3 dB, sinyal 0.5 Vpp)
Waktu Stabilisasi <= 50 ms
Waktu Naik / Waktu Turun <= 10 ms

Isolasi Galvanik

Parameter Spesifikasi
Masukan / Keluaran Insulasi dasar sesuai IEC/EN 61010-1, tegangan insulasi terukur 300 Veff
Masukan / Catu Daya Insulasi diperkuat sesuai IEC/EN 61010-1, tegangan insulasi terukur 300 Veff
Keluaran / Catu Daya Insulasi dasar sesuai IEC/EN 61010-1, tegangan insulasi terukur 300 Veff
Isolasi Keselamatan Ex (Masukan/Keluaran) Isolasi listrik aman sesuai IEC/EN 60079-11, nilai puncak tegangan 375 V
Isolasi Keselamatan Ex (Masukan/Daya) Isolasi listrik aman sesuai IEC/EN 60079-11, nilai puncak tegangan 375 V

Mekanis & Lingkungan

Parameter Spesifikasi
Tingkat Perlindungan IP20
Jenis Sambungan Terminal sekrup
Massa Sekitar 100 g
Dimensi (L x T x D) 12.5 x 119 x 114 mm (0.5 x 4.7 x 4.5 inch), tipe rumah A2
Pemasangan Rel pemasangan DIN 35 mm sesuai EN 60715:2001
Suhu sekitar -40 ... 70 degC (-40 ... 158 degF)

Sambungan / Antarmuka

Terminal Fungsi
1+ Masukan lapangan: Pemancar 2 kawat (+)
2- Masukan lapangan: Pemancar 2 kawat (-)
3+ Input Lapangan: Sumber Arus (+)
4- Input Lapangan: Sumber Arus (-)
5- Output Kontrol (-)
6+ Output Kontrol (+)
8+ Output Kontrol (+) dengan resistor HART internal 250 Ω
9+ Catu Daya Area Aman 24 V DC (+)
10- Catu Daya Area Aman 24 V DC (-)

Panduan Instalasi

  1. Pastikan catu daya tidak bertegangan sebelum memasang atau mengakhiri kabel lapangan.
  2. Pasang modul secara vertikal pada rel DIN standar 35 mm di lingkungan yang bersih, kering, dengan tingkat polusi 2.
  3. Untuk instalasi Zona 2 / Divisi 2, tempatkan perangkat di dalam enclosure dengan perlindungan minimal IP54.
  4. Pertahankan pemisahan fisik yang ketat antara kabel lapangan biru di area berbahaya dan sambungan area aman yang tidak memiliki keselamatan intrinsik.
  5. Hubungkan transmitter 2-kawat ke terminal 1+ dan 2-, atau sumber arus ke terminal 3+ dan 4-.
  6. Hubungkan input analog sistem kontrol pada terminal 5- dan 6+ (atau 5- dan 8+ jika diperlukan resistansi HART internal).
  7. Berikan daya 24 V DC melalui terminal 9+ dan 10- atau langsung melalui sistem Power Rail.

Panduan Konfigurasi

Mode operasi output diatur melalui empat sakelar DIP (S1, S2, S3, S4) yang terletak di sisi housing:

Mode Operasi S1 S2 S3 S4
Output sumber arus 4 ... 20 mA (Default) II II I II
Output sumber tegangan 1 ... 5 V II II I I
Output sink arus 4 ... 20 mA II I II II

Catatan: Ubah posisi sakelar DIP hanya jika tidak ada atmosfer eksplosif.

Rekomendasi Pengaktifan

  • Pastikan LED PWR hijau di bagian depan menyala, yang menunjukkan bahwa catu daya 24 V DC tersalurkan dengan benar.
  • Konfirmasikan arus loop lapangan menggunakan meter eksternal atau komunikator HART melalui soket uji terintegrasi pada terminal.
  • Validasi penerusan sinyal HART atau BRAIN antara perangkat lapangan dan DCS/PLC host.
  • Untuk aplikasi keselamatan SIL 2, catat pengaturan dan lakukan pengujian pembuktian fungsional lengkap pada interval operasional yang dijadwalkan.

Kepatuhan dan Sertifikasi

Sertifikasi / Standar Detail
ATEX (Keselamatan Intrinsik) CESI 06 ATEX 021 X: II (1)G [Ex ia Ga] IIC, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I
ATEX (Zona 2) CESI 19 ATEX 021 X: II 3G Ex ec IIC T4 Gc
IECEx IECEx CES 06.0001X: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I, Ex ec IIC T4 Gc
Amerika Utara FM 18 CA 0116 X, FM 19 US 0117 X, cULus E106378: Kelas I, Div 2, Grup A-D T4; peralatan terkait untuk Kelas I, II, III Div 1
CCC 2020322316001218: Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC
Petunjuk EMC 2014/30/EU, EN 61326-1:2013, NE 21:2017, EN 61326-3-2:2018
Petunjuk ATEX 2014/34/EU, EN IEC 60079-0, EN IEC 60079-11, EN IEC 60079-7
Shipping &amp; Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the primary function of the Pepperl+Fuchs KCD2-STC-Ex1?
The Pepperl+Fuchs KCD2-STC-Ex1 is a 1-channel intrinsically safe isolated barrier that supplies power to 2-wire SMART transmitters or interfaces with current sources in hazardous areas, transferring isolated 4-20 mA or 1-5 V signals to safe area control systems.
How are the output modes configured on the KCD2-STC-Ex1?
The module uses four side-mounted DIP switches to select between current source mode (4-20 mA), current sink mode (4-20 mA), or voltage source output mode (1-5 V).
Does the KCD2-STC-Ex1 support HART digital communication?
Yes, the device allows bi-directional HART and BRAIN communication signals to pass through. It also features an internal 250 ohm HART resistor accessible via terminal 8 and front test sockets for communicator connection.
What power supply options can be used with the KCD2-STC-Ex1?
The module operates on 19 to 30 V DC power, which can be supplied either through screw terminals 9+ and 10- or via the Pepperl+Fuchs Power Rail system.

Reviews

KCD2-STC-Ex1

Stock &amp; lead time on request

Call
1 dari 4

Catu Daya Pemancar Cerdas Pepperl+Fuchs KCD2-STC-Ex1

Hanya 10 item tersisa di stok
  • Produsen: Pepperl+Fuchs

  • Nomor Produk: KCD2-STC-Ex1

  • Negara asal:Jerman

  • Jenis Produk: Modul Catu Daya

  • Pembayaran: T/T, Western Union

  • Berat: 100g

  • Dimensi: 12.5 x 119 x 114 mm

  • Pelabuhan pengiriman: Xiamen

  • Garansi: 12 bulan

Jumlah
Lihat detail lengkap

Deskripsi

Pepperl+Fuchs KCD2-STC-Ex1 adalah barrier terisolasi yang aman secara intrinsik dengan 1 kanal, yang dirancang untuk memberi daya pada transmitter SMART 2-kawat atau menghubungkan sumber arus SMART 2-kawat di lokasi berbahaya. Dengan catu daya 24 V DC melalui terminal atau sistem Power Rail, perangkat ini mentransmisikan sinyal analog lapangan 4 mA hingga 20 mA melintasi isolasi galvanis ke area aman. Perangkat ini mempertahankan transmisi sinyal digital dua arah untuk protokol seperti HART dan BRAIN, sehingga memungkinkan parameterisasi jarak jauh dan komunikasi diagnostik berkelanjutan dengan instrumentasi lapangan.

Dengan housing ringkas 12,5 mm, KCD2-STC-Ex1 memiliki mode output yang dapat dipilih—sumber arus, sink arus, atau output tegangan—yang dapat dikonfigurasi melalui sakelar DIP bawaan. Resistor internal 250 Ω dapat diakses melalui koneksi terminal tertentu untuk membentuk impedansi loop komunikasi HART yang diperlukan ketika resistansi di sisi kontrol tidak mencukupi. Selain itu, soket uji terintegrasi di dalam terminal memungkinkan koneksi langsung komunikator HART tanpa mengganggu pengawatan loop.

Modul ini tersertifikasi hingga SIL 2 (SC 3) sesuai IEC/EN 61508 untuk aplikasi keselamatan fungsional. Modul ini menyediakan isolasi galvanis antara rangkaian input, output, dan daya untuk memastikan integritas sinyal serta pengoperasian yang aman di lingkungan Zona 0, Zona 1, Zona 2, dan Divisi 1/2.

Fitur

  • Barrier terisolasi 1 kanal untuk transmitter SMART 2-kawat dan sumber arus.
  • Lebar housing ringkas 12,5 mm untuk pemasangan rel DIN berdensitas tinggi.
  • Mode output yang dapat dipilih melalui sakelar DIP: sumber arus (4 mA ... 20 mA), sink arus (4 mA ... 20 mA), atau output tegangan (1 V ... 5 V).
  • Mendukung komunikasi digital dua arah untuk protokol HART dan BRAIN.
  • Resistor HART 250 Ω terintegrasi tersedia di antara terminal 6 dan 8.
  • Soket uji panel depan terpasang di terminal untuk antarmuka komunikator HART.
  • Kompatibel dengan Power Rail atau catu daya terminal melalui 24 V DC.
  • Memenuhi peringkat keselamatan fungsional hingga SIL 2 / SC 3 sesuai dengan IEC/EN 61508.

Aplikasi

  • Isolasi galvanis dan pengkondisian sinyal antara transmitter di area berbahaya dan sistem kontrol di area aman (DCS/PLC).
  • Memberi daya pada transmitter proses SMART 2-kawat untuk mengukur tekanan, level, suhu, atau aliran.
  • Menghubungkan sumber arus di lokasi berbahaya dengan input analog sistem kontrol standar.
  • Fungsi berinstrumen keselamatan SIL 2 (SIF) yang memerlukan pemrosesan input analog terisolasi.

Spesifikasi Teknis

Umum

Parameter Spesifikasi
Produsen Pepperl+Fuchs
Model KCD2-STC-Ex1
Jenis Sinyal Masukan analog
Kanal 1 kanal
Keselamatan Fungsional SIL 2 / Kapabilitas Sistematis SC 3 sesuai IEC/EN 61508

Catu Daya

Parameter Spesifikasi
Sambungan Rel Daya atau terminal 9+, 10-
Tegangan Terukur Ur 19 ... 30 V DC
Riak <= 10 %
Arus Terukur Ir <= 45 mA pada 24 V dan keluaran mode sumber 20 mA
Disipasi Daya <= 800 mW
Konsumsi Daya <= 1.1 W

Masukan (Area Berbahaya)

Parameter Spesifikasi
Sisi Sambungan Sisi lapangan
Terminal Sambungan 1+, 2- ; 3+, 4-
Sinyal Masukan 4 ... 20 mA dibatasi hingga sekitar 26 mA
Tegangan Sirkuit Terbuka / Arus Hubung Singkat Terminal 1+, 2-: 22 V / 26 mA
Penurunan Tegangan Terminal 3+, 4-: sekitar 5 V
Tegangan Tersedia Terminal 1+, 2-: >= 15 V pada 20 mA ; >= 18 V pada 4 mA

Keluaran (Area Aman)

Parameter Spesifikasi
Sisi Sambungan Sisi kontrol
Terminal Sambungan Terminal 5-, 6+; terminal 5-, 8+ untuk resistor HART
Beban Mode Sumber 0 ... 350 Ω
Sinyal Keluaran Mode Sumber 4 ... 20 mA atau 1 ... 5 V (resistor internal: 250 Ω, 0.1 %)
Sinyal Keluaran Mode Serap 4 ... 20 mA, tegangan operasi 10 ... 30 V
Riak 20 mV rms

Karakteristik Transfer

Parameter Spesifikasi
Penyimpangan pada 20 degC < 0.1 % skala penuh termasuk nonlinieritas dan histeresis (mode sumber/serap 4 ... 20 mA)
Penyimpangan pada 20 degC (Tegangan) <= +- 0.2 % termasuk nonlinieritas dan histeresis (mode sumber 1 ... 5 V)
Pengaruh Suhu Sekitar (Arus) < 2 uA/K (-20 ... 70 degC); < 4 uA/K (-40 ... -20 degC)
Pengaruh Suhu Sekitar (Tegangan) < 0.5 mV/K (-20 ... 70 degC); < 1 mV/K (-40 ... -20 degC)
Rentang Frekuensi Sisi lapangan ke sisi kontrol: 0 ... 3 kHz (-3 dB, sinyal 0.5 Vpp)
Rentang Frekuensi (Terbalik) Sisi kontrol ke sisi lapangan: 0 ... 3 kHz (-3 dB, sinyal 0.5 Vpp)
Waktu Stabilisasi <= 50 ms
Waktu Naik / Waktu Turun <= 10 ms

Isolasi Galvanik

Parameter Spesifikasi
Masukan / Keluaran Insulasi dasar sesuai IEC/EN 61010-1, tegangan insulasi terukur 300 Veff
Masukan / Catu Daya Insulasi diperkuat sesuai IEC/EN 61010-1, tegangan insulasi terukur 300 Veff
Keluaran / Catu Daya Insulasi dasar sesuai IEC/EN 61010-1, tegangan insulasi terukur 300 Veff
Isolasi Keselamatan Ex (Masukan/Keluaran) Isolasi listrik aman sesuai IEC/EN 60079-11, nilai puncak tegangan 375 V
Isolasi Keselamatan Ex (Masukan/Daya) Isolasi listrik aman sesuai IEC/EN 60079-11, nilai puncak tegangan 375 V

Mekanis & Lingkungan

Parameter Spesifikasi
Tingkat Perlindungan IP20
Jenis Sambungan Terminal sekrup
Massa Sekitar 100 g
Dimensi (L x T x D) 12.5 x 119 x 114 mm (0.5 x 4.7 x 4.5 inch), tipe rumah A2
Pemasangan Rel pemasangan DIN 35 mm sesuai EN 60715:2001
Suhu sekitar -40 ... 70 degC (-40 ... 158 degF)

Sambungan / Antarmuka

Terminal Fungsi
1+ Masukan lapangan: Pemancar 2 kawat (+)
2- Masukan lapangan: Pemancar 2 kawat (-)
3+ Input Lapangan: Sumber Arus (+)
4- Input Lapangan: Sumber Arus (-)
5- Output Kontrol (-)
6+ Output Kontrol (+)
8+ Output Kontrol (+) dengan resistor HART internal 250 Ω
9+ Catu Daya Area Aman 24 V DC (+)
10- Catu Daya Area Aman 24 V DC (-)

Panduan Instalasi

  1. Pastikan catu daya tidak bertegangan sebelum memasang atau mengakhiri kabel lapangan.
  2. Pasang modul secara vertikal pada rel DIN standar 35 mm di lingkungan yang bersih, kering, dengan tingkat polusi 2.
  3. Untuk instalasi Zona 2 / Divisi 2, tempatkan perangkat di dalam enclosure dengan perlindungan minimal IP54.
  4. Pertahankan pemisahan fisik yang ketat antara kabel lapangan biru di area berbahaya dan sambungan area aman yang tidak memiliki keselamatan intrinsik.
  5. Hubungkan transmitter 2-kawat ke terminal 1+ dan 2-, atau sumber arus ke terminal 3+ dan 4-.
  6. Hubungkan input analog sistem kontrol pada terminal 5- dan 6+ (atau 5- dan 8+ jika diperlukan resistansi HART internal).
  7. Berikan daya 24 V DC melalui terminal 9+ dan 10- atau langsung melalui sistem Power Rail.

Panduan Konfigurasi

Mode operasi output diatur melalui empat sakelar DIP (S1, S2, S3, S4) yang terletak di sisi housing:

Mode Operasi S1 S2 S3 S4
Output sumber arus 4 ... 20 mA (Default) II II I II
Output sumber tegangan 1 ... 5 V II II I I
Output sink arus 4 ... 20 mA II I II II

Catatan: Ubah posisi sakelar DIP hanya jika tidak ada atmosfer eksplosif.

Rekomendasi Pengaktifan

  • Pastikan LED PWR hijau di bagian depan menyala, yang menunjukkan bahwa catu daya 24 V DC tersalurkan dengan benar.
  • Konfirmasikan arus loop lapangan menggunakan meter eksternal atau komunikator HART melalui soket uji terintegrasi pada terminal.
  • Validasi penerusan sinyal HART atau BRAIN antara perangkat lapangan dan DCS/PLC host.
  • Untuk aplikasi keselamatan SIL 2, catat pengaturan dan lakukan pengujian pembuktian fungsional lengkap pada interval operasional yang dijadwalkan.

Kepatuhan dan Sertifikasi

Sertifikasi / Standar Detail
ATEX (Keselamatan Intrinsik) CESI 06 ATEX 021 X: II (1)G [Ex ia Ga] IIC, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I
ATEX (Zona 2) CESI 19 ATEX 021 X: II 3G Ex ec IIC T4 Gc
IECEx IECEx CES 06.0001X: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I, Ex ec IIC T4 Gc
Amerika Utara FM 18 CA 0116 X, FM 19 US 0117 X, cULus E106378: Kelas I, Div 2, Grup A-D T4; peralatan terkait untuk Kelas I, II, III Div 1
CCC 2020322316001218: Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC
Petunjuk EMC 2014/30/EU, EN 61326-1:2013, NE 21:2017, EN 61326-3-2:2018
Petunjuk ATEX 2014/34/EU, EN IEC 60079-0, EN IEC 60079-11, EN IEC 60079-7
Loading product navigation…

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Catu Daya Pemancar Cerdas Pepperl+Fuchs KCD2-STC-Ex1

What is the primary function of the Pepperl+Fuchs KCD2-STC-Ex1?

The Pepperl+Fuchs KCD2-STC-Ex1 is a 1-channel intrinsically safe isolated barrier that supplies power to 2-wire SMART transmitters or interfaces with current sources in hazardous areas, transferring isolated 4-20 mA or 1-5 V signals to safe area control systems.

How are the output modes configured on the KCD2-STC-Ex1?

The module uses four side-mounted DIP switches to select between current source mode (4-20 mA), current sink mode (4-20 mA), or voltage source output mode (1-5 V).

Does the KCD2-STC-Ex1 support HART digital communication?

Yes, the device allows bi-directional HART and BRAIN communication signals to pass through. It also features an internal 250 ohm HART resistor accessible via terminal 8 and front test sockets for communicator connection.

What power supply options can be used with the KCD2-STC-Ex1?

The module operates on 19 to 30 V DC power, which can be supplied either through screw terminals 9+ and 10- or via the Pepperl+Fuchs Power Rail system.
