Sistem Pengukuran Arus Eddy 16mm Emerson Epro PR6424/104-141 CON041

Ikhtisar Produk

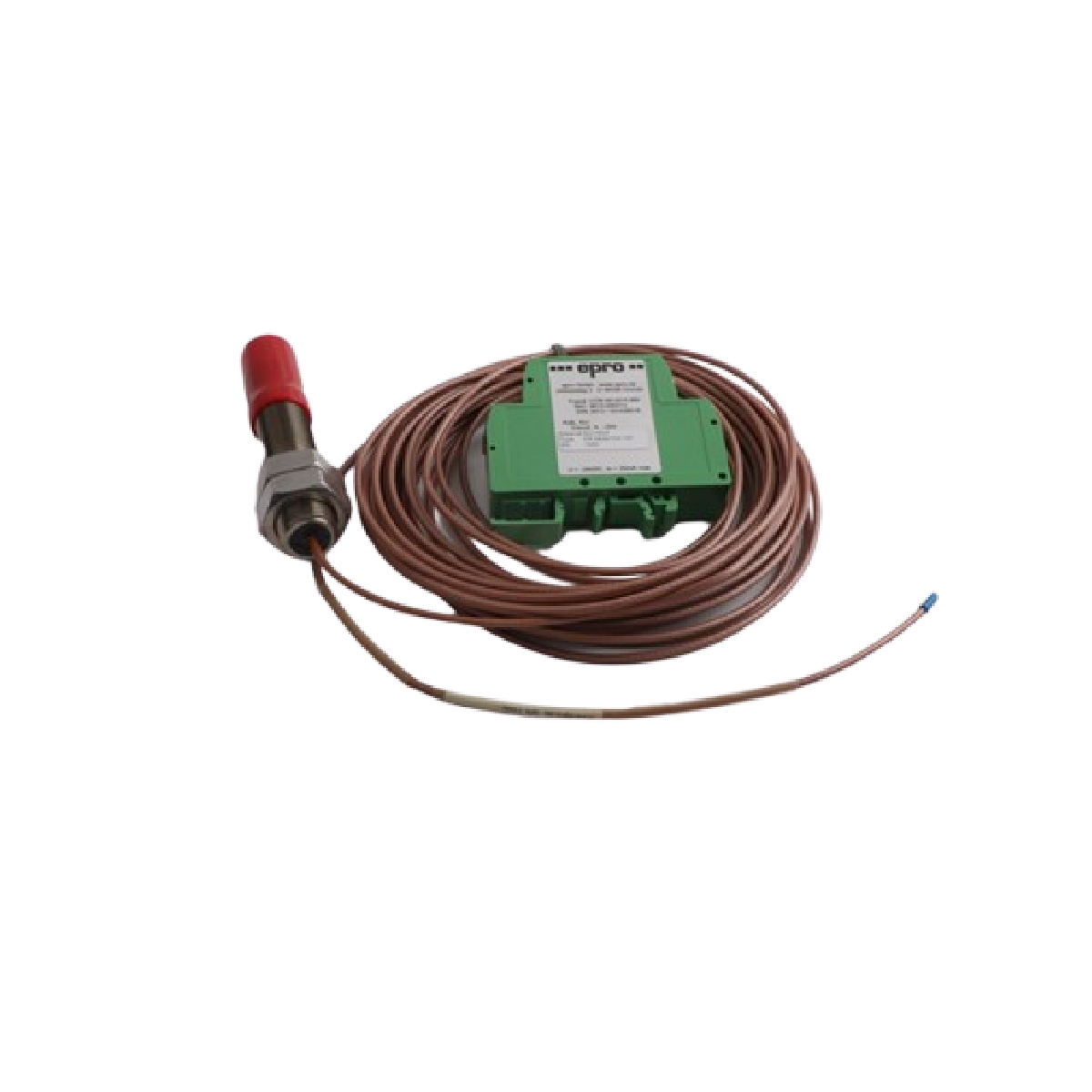

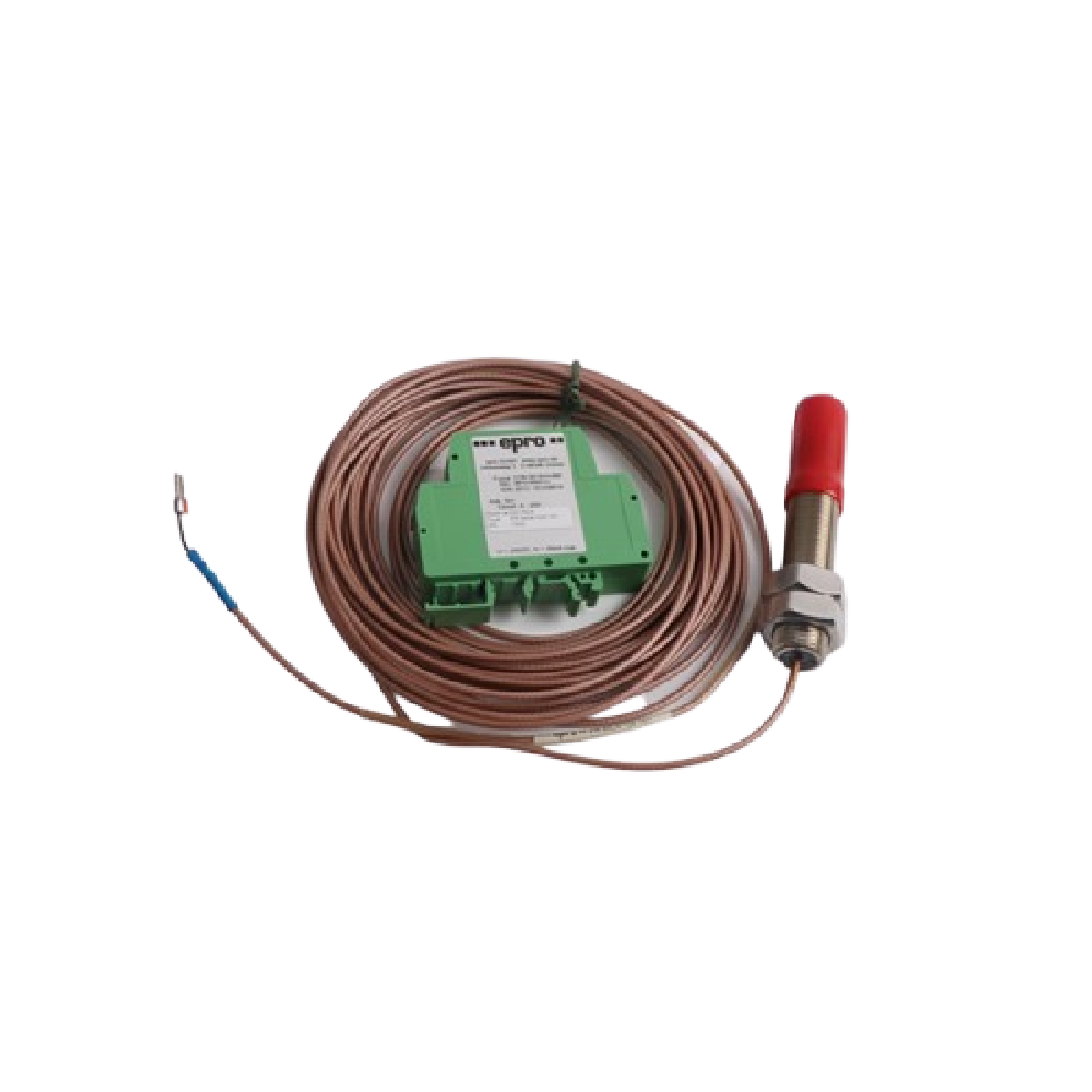

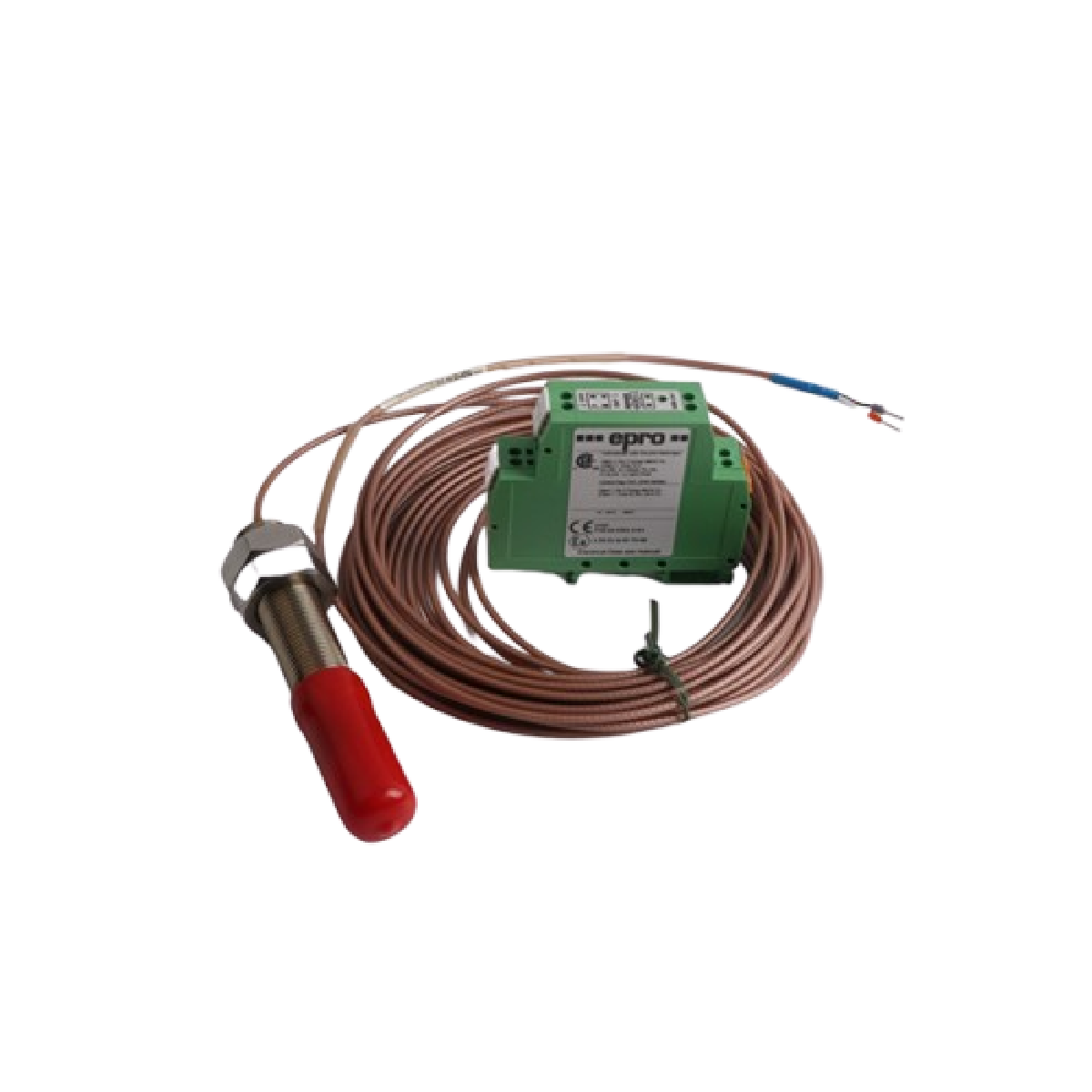

PR6424/104-141 CON041 (PR6424/104-141 CON041) adalah set pengukuran arus eddy presisi tinggi terintegrasi yang dirancang untuk lingkungan proteksi turbomachinery yang paling menuntut. Sistem ini menggabungkan sensor berdiameter 16 mm dengan konverter sinyal CON041 khusus untuk memantau getaran poros, posisi aksial, dan eksentrisitas pada aset berputar tugas berat seperti turbin uap, kompresor bertekanan tinggi, dan generator hidro berukuran besar. Dengan menggunakan kepala sensor yang lebih besar, sistem ini mencapai rentang pengukuran yang signifikan dan stabilitas yang lebih baik dibandingkan probe standar. Rakitan ini merupakan komponen penting dari Instrumentasi Supervisori Turbin (TSI), yang menyediakan data waktu nyata yang diperlukan Emerson AMS 6500 untuk mencegah kegagalan mekanis katastropik dan memastikan ketersediaan pabrik maksimum dalam industri seperti pembangkitan listrik dan pemurnian minyak.

Konfigurasi Teknis (Pembahasan Mendalam)

Sistem ini beroperasi berdasarkan prinsip arus eddy induktif, dengan driver CON041 yang menyediakan eksitasi frekuensi tinggi ke kepala sensor 16 mm.

• Arsitektur Sensor 16 mm (PR6424): Konfigurasi "104-141" menentukan sensor yang diperkuat dengan ujung 16 mm, dioptimalkan untuk diameter poros besar (lebih besar dari atau sama dengan 80 mm). Diameter kumparan yang lebih besar memberikan penetrasi medan magnet yang lebih dalam, yang sangat penting untuk mengukur getaran beramplitudo tinggi atau perpindahan aksial besar.

• Logika Konverter Sinyal (CON041): Konverter berfungsi sebagai prosesor berkecepatan tinggi yang mendemodulasi perubahan impedansi pada sensor menjadi tegangan analog standar. Perangkat ini memiliki waktu naik yang cepat, kurang dari 15 mikrodetik, sehingga transien frekuensi tinggi pun dapat ditangkap secara akurat.

• Ketahanan terhadap Lingkungan: Kepala sensor tersegel hermetis dan tahan tekanan hingga 10.000 hPa (145 psi), sehingga memungkinkan pemasangan di rumah bantalan berpelumas oli bertekanan.

• Integrasi Berlapis Pelindung: Angka "1" dalam konfigurasi biasanya menunjukkan kabel berlapis pelindung yang diperkuat, memberikan perlindungan mekanis terhadap tepi tajam dan tekanan fisik dalam sistem konduit industri.

Spesifikasi Teknis

FAQ Teknis

T1: Mengapa menggunakan sensor 16 mm seperti PR6424, bukan sensor standar 8 mm?

J1: Ujung 16 mm memberikan rentang pengukuran linear yang jauh lebih besar (hingga 8,0 mm). Hal ini penting untuk mesin besar yang pemuaian termal atau "gerakan bebas" aksialnya melebihi batas 2,0 mm pada sensor yang lebih kecil.

T2: Apa pentingnya material target untuk sistem ini?

J2: Sensor arus eddy peka terhadap konduktivitas dan permeabilitas target. Sistem ini dikalibrasi di pabrik untuk Baja Feromagnetik (42 Cr Mo4). Penggunaan material lain memerlukan penyesuaian sensitivitas pada sistem pemantauan.

T3: Apakah CON041 dapat dipasang langsung pada mesin?

J3: Tidak, CON041 adalah perangkat berperingkat IP20 dan harus dipasang di kotak persimpangan terlindung atau kabinet kontrol menggunakan pemasangan rel DIN standar untuk mencegah kerusakan akibat kelembapan dan debu.

Panduan Rekayasa & Pemasangan

• Kalibrasi Tegangan Celah: Untuk rentang pengukuran 8,0 mm, pusat celah udara nominal kira-kira 2,7 mm. Selama pemasangan, sesuaikan posisi sensor hingga tegangan keluaran CON041 mencapai titik tengah kurva linear (biasanya -10 VDC).

• Hasil Akhir Permukaan Target: Untuk mencegah "runout elektrik", permukaan poros harus bebas dari goresan, bekas perkakas, dan titik magnet. Hasil akhir permukaan sebesar 1,0 mikrometer Ra atau lebih baik direkomendasikan untuk pengukuran getaran.

• Perlindungan Kabel: Pastikan kabel berlapis pelindung dijepit dengan kuat tetapi tidak terjepit atau tertindih. Pertahankan radius tekuk minimum untuk mencegah kerusakan internal pada inti koaksial, yang sangat penting untuk menjaga frekuensi resonansi ter-tala sistem.

Keunggulan Rekayasa

Set PR6424/104-141 CON041 menawarkan drift jangka panjang terdepan di industri, kurang dari 0,3%, sehingga sistem proteksi keselamatan tetap akurat di antara penghentian besar pabrik. Desain kepala 16 mm memberikan rasio sinyal terhadap derau yang unggul, sehingga memungkinkan deteksi perubahan kecil pada kondisi mesin bahkan di lingkungan yang bising secara elektrik di dekat generator berdaya tinggi. Selain itu, kompatibilitas mundurnya dengan sistem Philips epro lama menyederhanakan modernisasi perangkat keras TSI lama tanpa memerlukan modifikasi struktural pada casing mesin.
