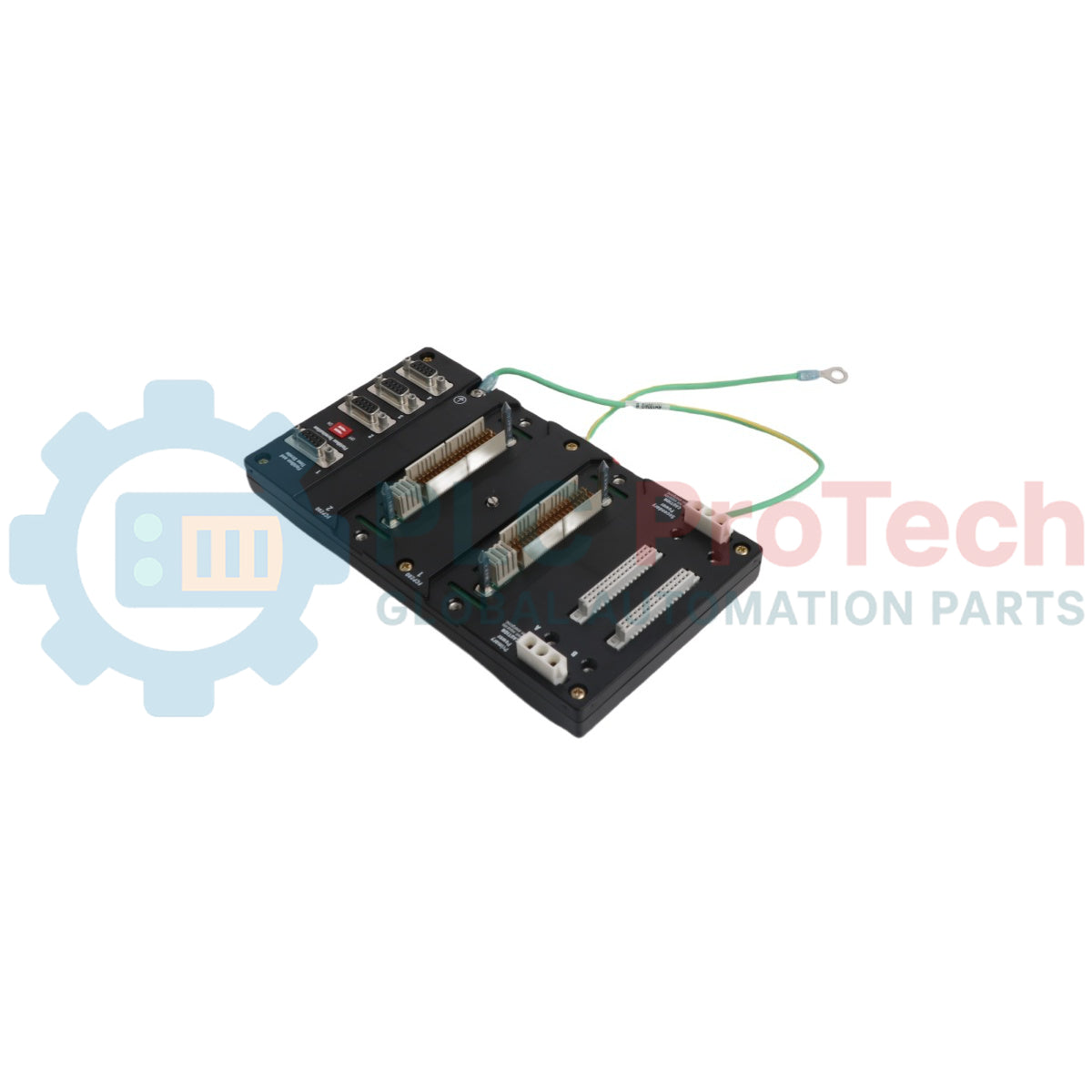

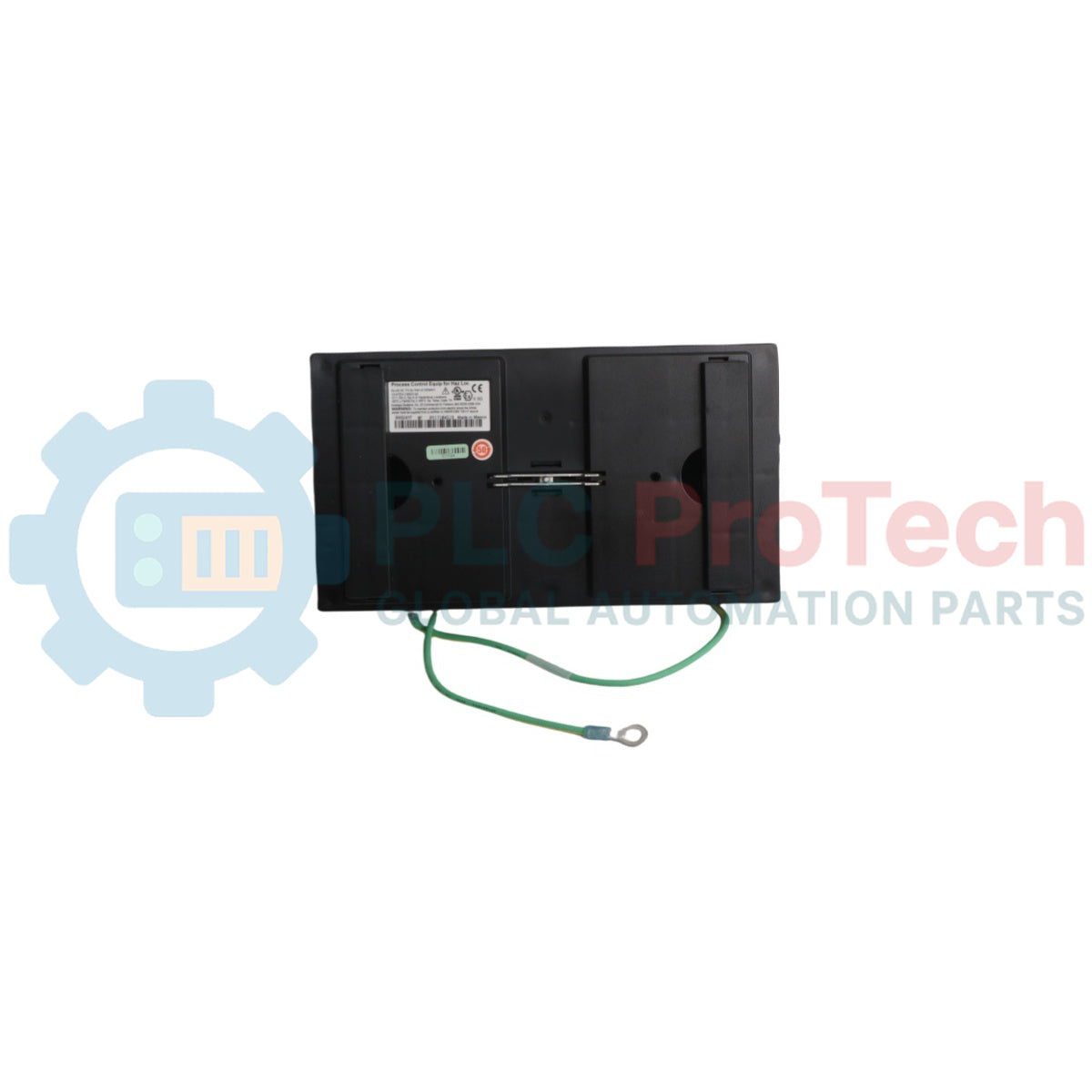

Pelat Dasar Modular Dipasang DIN-Rail Seri I/A Foxboro RH924YF FCP280

Ikhtisar Produk

RH924YF (RH924YF) adalah baseplate modular berkinerja tinggi yang dipasang pada rel DIN, dirancang khusus untuk Foxboro I/A Series (sekarang EcoStruxure Foxboro DCS). Baseplate ini berfungsi sebagai infrastruktur dasar pemasangan dan interkoneksi untuk Field Control Processor 280 (FCP280). Dalam lingkungan kontrol terdistribusi yang sangat penting—seperti fasilitas minyak dan gas global, pabrik farmasi, dan jaringan utilitas skala besar—RH924YF menyediakan stabilitas mekanis dan backplane listrik yang diperlukan agar FCP280 dapat mengelola algoritma kontrol kompleks dan komunikasi Fieldbus berkecepatan tinggi. Desain modularnya memungkinkan ekspansi sistem yang fleksibel sekaligus memastikan prosesor kontrol tetap terpasang dengan aman dan terhubung di dalam enclosure industri.

Konfigurasi Teknis (Penjelasan Mendalam)

RH924YF dirancang untuk mendukung redundansi dual-prosesor dan kebutuhan pertukaran data berkecepatan tinggi dari FCP280.

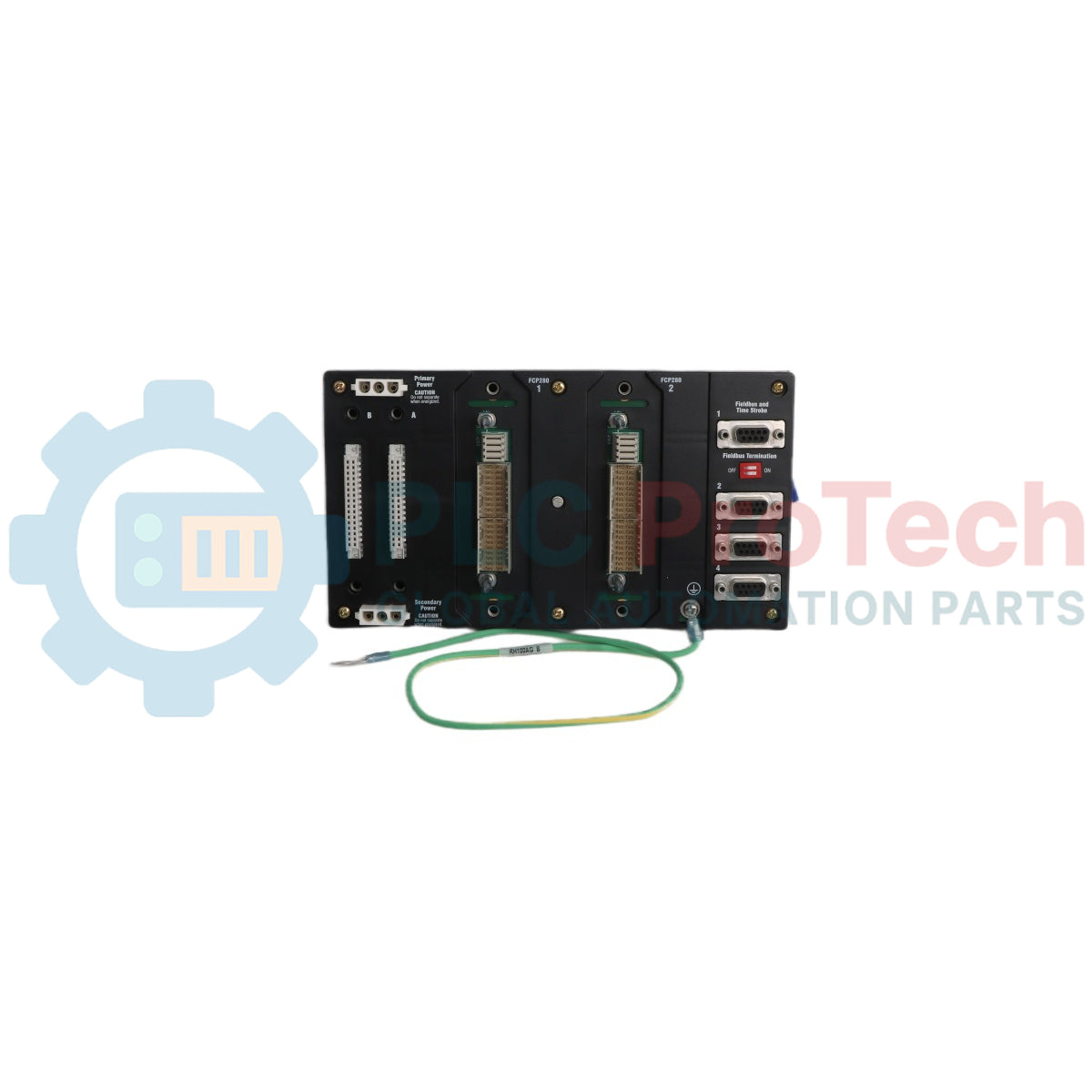

• Slot Prosesor: Baseplate ini memiliki dua slot khusus untuk modul FCP280, memungkinkan konfigurasi pasangan redundan (tahan kesalahan). Ini memastikan jika prosesor utama gagal, prosesor sekunder dapat mengambil alih tanpa gangguan proses.

• Backplane Fieldbus Internal: Terdapat backplane komunikasi berkecepatan tinggi yang memfasilitasi transfer data antara FCP280 dan Field Bus Modules (FBM) yang terhubung melalui Fieldbus 2 Mbps atau 10 Mbps.

• Distribusi Daya Redundan: RH924YF memiliki terminal input daya ganda, memungkinkan pasokan daya independen (misalnya catu daya FPS480-24). Ini mencegah kegagalan satu catu daya menyebabkan seluruh node kontrol mati.

• Time Strobe & Sinkronisasi: Termasuk rangkaian untuk mendukung sinyal Time Strobe, memastikan semua kejadian yang dicatat oleh prosesor tersinkronisasi dengan presisi milidetik di seluruh jaringan DCS.

Spesifikasi Teknis

FAQ Teknis

T1: Apakah FCP280 dapat "hot-swapped" pada baseplate RH924YF?

J1: Ya, RH924YF mendukung kemampuan Hot Plug/Unplug penuh. FCP280 yang gagal dapat dilepas dan diganti dengan yang baru sementara pasangan redundan tetap beroperasi, memastikan tidak ada waktu henti pada loop kontrol.

T2: Apa keuntungan pemasangan rel DIN untuk baseplate ini?

J2: Desain rel DIN memungkinkan pemasangan cepat di kabinet industri standar tanpa rak pemasangan khusus. Modularitas ini memudahkan peningkatan sistem FCP270 lama ke teknologi FCP280 dengan jejak yang sama.

T3: Apakah RH924YF menyediakan koneksi untuk Fieldbus?

J3: Ya, baseplate ini memiliki konektor khusus (biasanya berbasis HDLC atau Ethernet tergantung revisi sistem) untuk menghubungkan prosesor ke kabel ekspansi Fieldbus.

Panduan Rekayasa & Instalasi

• Persyaratan Grounding: Untuk memastikan integritas sinyal dan perlindungan terhadap EMI, baseplate harus diikat dengan aman ke ground keselamatan kabinet. Pastikan rel DIN itu sendiri juga ter-grounding dengan benar ke rangka enclosure.

• Manajemen Termal: Saat memasang beberapa unit RH924YF, jaga jarak vertikal minimal 50 mm (2 inci) antar baseplate untuk memungkinkan aliran udara dan pembuangan panas yang memadai dari prosesor aktif.

• Penjajaran dan Penguncian: Modul FCP280 memiliki kunci presisi. Jangan memaksa modul ke RH924YF; pastikan tab pengunci benar-benar terbuka sebelum pemasangan, dan kunci dengan kuat setelah modul terpasang untuk mencegah keausan kontak akibat getaran.

Keunggulan Rekayasa

RH924YF adalah kunci utama performa unggulan FCP280. Dengan menyediakan backplane berperingkat G3 (tahan korosi), baseplate ini memungkinkan sistem kontrol digunakan di lingkungan keras—seperti dekat menara pendingin atau reaktor kimia—di mana elektronik standar akan gagal. Integrasi logika sinkronisasi waktu langsung ke perangkat keras baseplate memungkinkan pencatatan Sequence of Events (SOE) yang penting untuk analisis forensik pasca-kejadian. Selain itu, kompatibilitas ke bawah dengan I/O Seri 200 yang ada memastikan pemilik pabrik dapat memodernisasi logika kontrol sambil mempertahankan investasi pada kabel lapangan dan modul I/O.
