Penggerak Kecepatan Variabel Schneider ATV61HD22N4Z

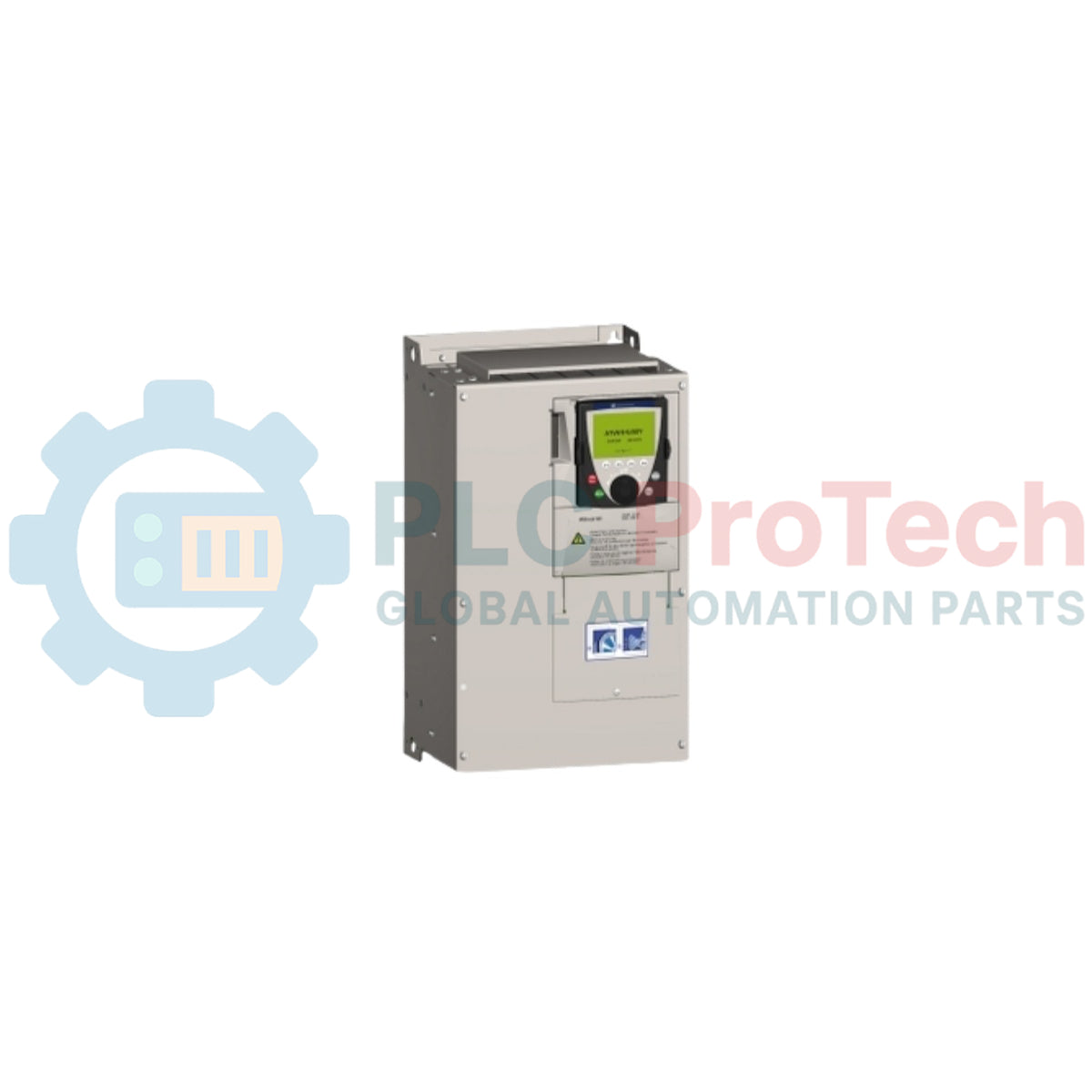

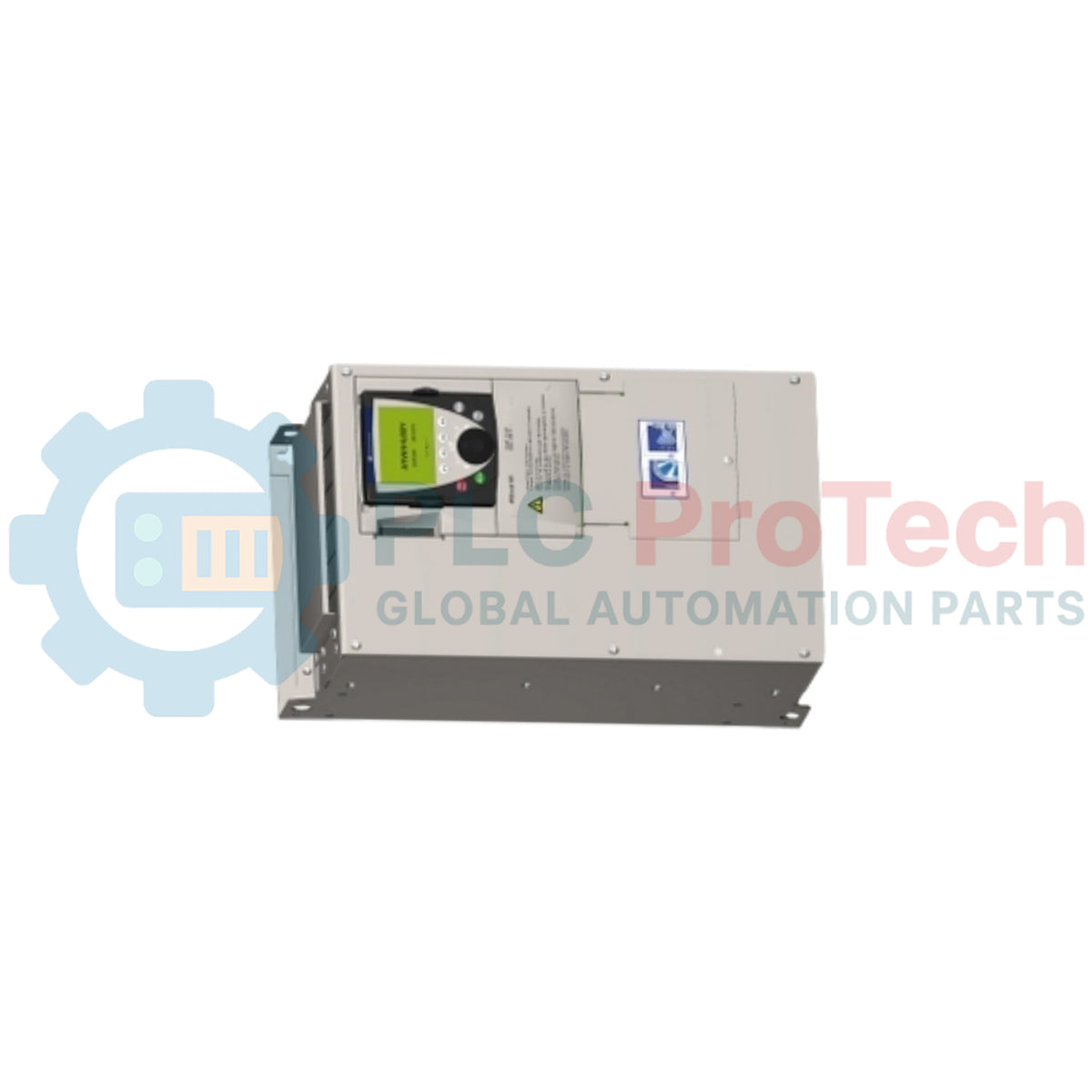

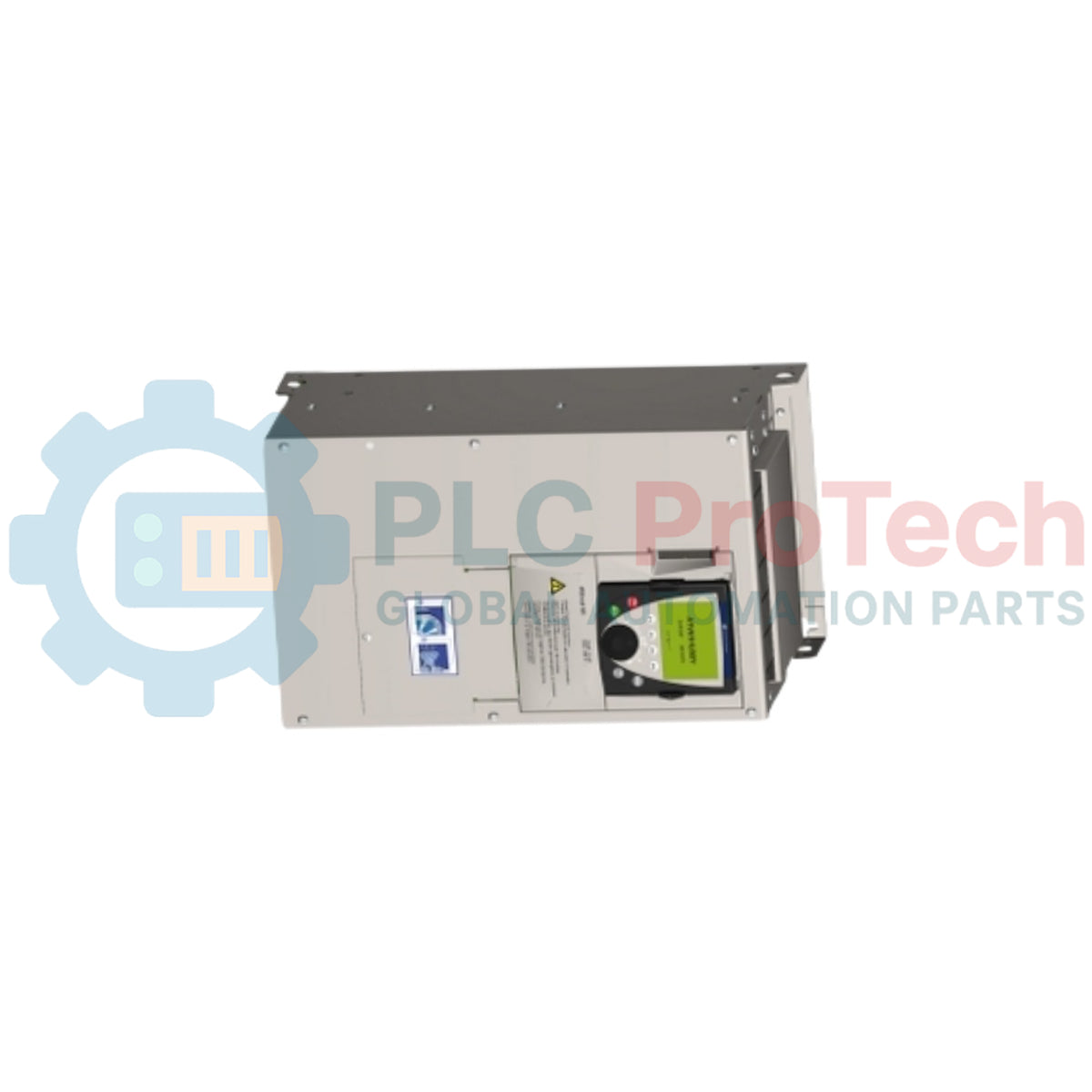

Schneider Electric ATV61HD22N4Z adalah penggerak frekuensi variabel (VFD) berperforma tinggi dari seri Altivar 61. Seri ini dirancang khusus untuk aplikasi torsi variabel, sehingga menjadi standar lama untuk mengendalikan pompa dan kipas dalam manajemen gedung serta proses industri.

Sufiks "Z" biasanya menunjukkan versi yang disediakan tanpa choke DC, yang sering digunakan dalam konfigurasi pembuatan kabinet tertentu.

Spesifikasi Teknis

Kontrol & Komunikasi

• Hukum Kontrol: Skalar ($V/f$), Kontrol Vektor Fluks (tanpa sensor), dan rasio Penghematan Energi khusus.

• Port Terintegrasi: Modbus dan CANopen.

• Slot Opsi: Mendukung kartu komunikasi (Profibus, DeviceNet, Ethernet) dan kartu ekspansi I/O.

Fitur Utama Aplikasi

• Optimalisasi Energi: Mencakup hukum khusus untuk mengurangi kerugian motor hingga 30% dalam kondisi beban rendah.

• Logika Pompa/Kipas: Dilengkapi fitur terintegrasi "Catch on the Fly" (menghidupkan kembali kipas yang sedang berputar), mode tidur/bangun, dan kontrol multi-pompa (dengan kartu).

• Integrasi Keselamatan: Menyediakan terminal Safe Torque Off (PWR) untuk mencegah motor menyala secara tidak sengaja.

• Kustomisasi: Makro untuk fungsi khusus seperti "Pemompaan", "Ventilasi", atau "Penggunaan Umum" menyederhanakan pengaturan awal.

Panduan Instalasi & Pemeliharaan

• Pemasangan: Dirancang untuk dipasang secara vertikal di dalam enklosur listrik. Karena unit ini berperingkat IP20, unit harus dilindungi dari debu dan kelembapan.

• Pelepasan Panas: Unit menghasilkan panas sekitar 685 W pada beban penuh. Pastikan kapasitas kipas kabinet memadai untuk menjaga suhu lingkungan di bawah $50^\circ C$.

• Choke DC: Perhatikan bahwa versi "Z" mungkin memerlukan reaktor saluran eksternal atau choke DC untuk memenuhi batas distorsi harmonik, tergantung persyaratan jaringan listrik setempat.

• Pemilihan Kabel: Gunakan kabel motor berpelindung untuk meminimalkan interferensi elektromagnetik (EMI). Pisahkan kabel kontrol dan kabel daya dalam konduit yang berbeda.

Pertanyaan Umum (FAQ)

Bisakah penggerak ini digunakan untuk konveyor atau derek?

Meskipun memungkinkan, hal tersebut tidak disarankan. ATV61 dioptimalkan untuk Torsi Variabel (pompa/kipas). Untuk aplikasi torsi konstan seperti konveyor atau kerekan, seri Altivar 71 (ATV71) atau seri ATV930 yang lebih baru lebih sesuai.

Apa model pengganti ATV61?

Seri Altivar 61 kini sebagian besar telah digantikan oleh Altivar Process ATV630. ATV630 menawarkan pemantauan energi yang lebih unggul dan Ethernet tersemat sebagai standar.

Bagaimana cara menghapus gangguan "PLF" (Kehilangan Fase)?

Periksa catu daya input untuk mengetahui apakah ada fase yang terputus. Jika input baik, periksa sambungan bus DC. Jika motor dijalankan pada meja uji tanpa beban, Anda mungkin perlu menonaktifkan pemeriksaan "Kehilangan Fase Output" di menu manajemen gangguan.

Apakah perangkat ini mendukung kontrol PID?

Ya. ATV61 memiliki regulator PID bawaan untuk kontrol tekanan atau aliran, yang memungkinkannya menyesuaikan kecepatan motor berdasarkan sinyal umpan balik dari sensor 4-20mA atau 0-10V.
