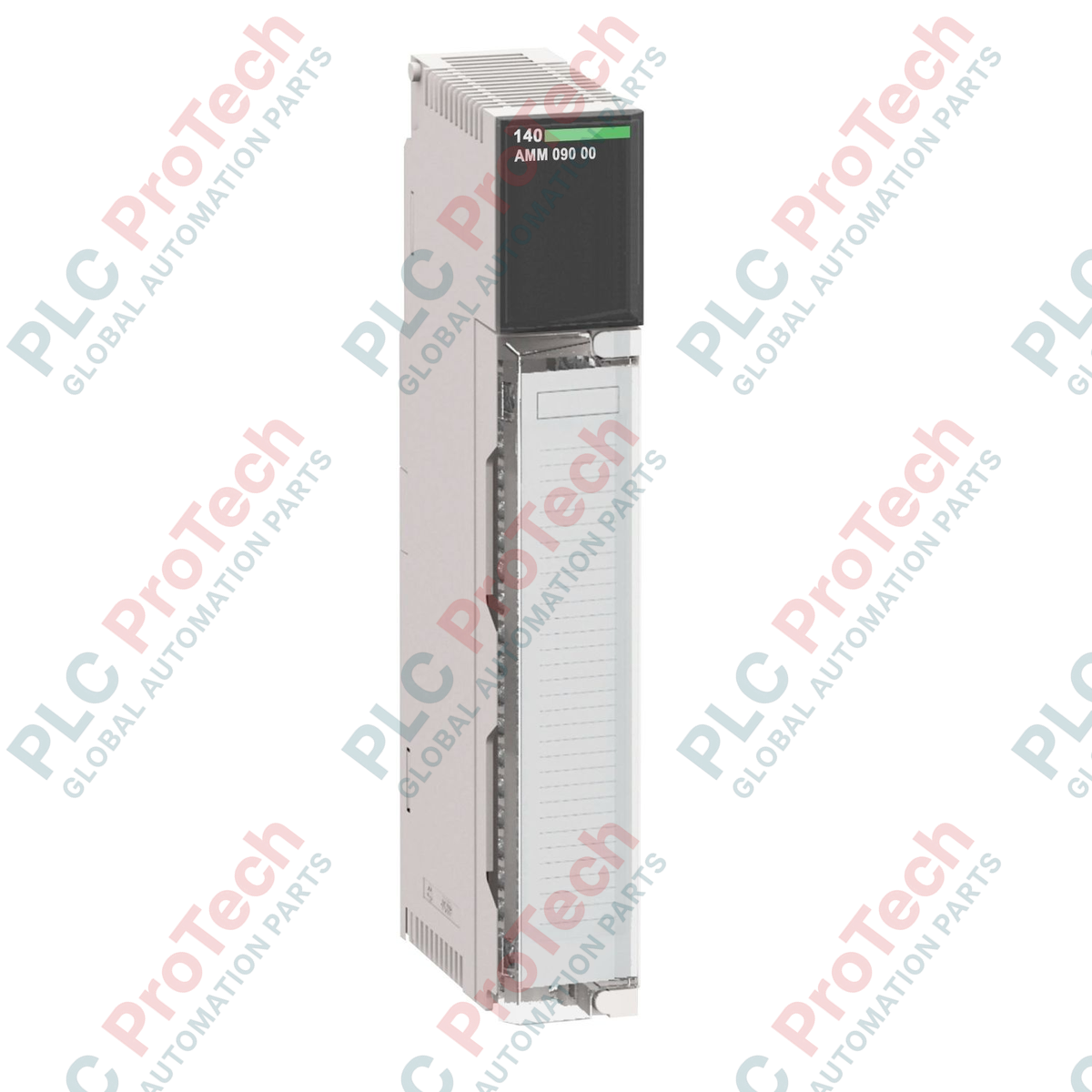

Modul Input/Output Analog Modicon Quantum Schneider Electric 140AMM09000

Deskripsi

Modul analog input/output ini dirancang untuk platform otomasi Modicon Quantum guna menyediakan antarmuka sinyal analog berpresisi tinggi dalam sistem kontrol industri. Perangkat keras ini mengintegrasikan filter low-pass kutub tunggal yang memberikan atenuasi -3 dB pada 21 Hz (+/- 20%) di sirkuit input untuk mengendalikan derau listrik dan memastikan integritas sinyal.

Dikonfigurasi dengan total 6 kanal, unit ini menyediakan 4 input analog dan 2 output analog. Unit ini memerlukan pengalamatan sebesar 5 kata input dan 2 kata output. Kanal input mendukung rentang bipolar dan unipolar, termasuk arus bipolar (+/- 20 mA), tegangan bipolar (+/- 10 V, +/- 5 V), arus unipolar (0...20 mA), serta offset yang dikonfigurasi seperti 4...20 mA dan 1...5 V. Sirkuit output beroperasi dalam rentang 4...20 mA dengan kebutuhan tegangan loop eksternal. Kombinasi ini memungkinkan akuisisi data dan pemantauan kontrol yang andal dalam proses berkelanjutan.

Fitur

• Modularitas Berdensitas Tinggi: Memiliki arsitektur 6 kanal yang menyediakan 4 input independen dan 2 output khusus dalam format modul standar.
• Kapabilitas Input yang Dapat Dikonfigurasi: Mendukung berbagai konfigurasi sinyal, termasuk arus unipolar, arus offset unipolar, arus bipolar, tegangan unipolar, dan profil tegangan bipolar.
• Penekanan Derau yang Andal: Mengintegrasikan filter low-pass kutub tunggal dengan nilai -3 dB pada 21 Hz (+/- 20%) di jalur sirkuit input.
• Konversi Resolusi Tinggi: Menyediakan resolusi hingga 16-bit untuk input tegangan, 15-bit untuk input arus standar, dan 12-bit untuk loop output analog.
• Isolasi Kanal-ke-Bus: Menyediakan isolasi listrik bertegangan 500 V AC atau 750 V DC selama 1 menit antara kanal independen, kanal dan bus, serta antara blok input/output.
• LED Diagnostik Komprehensif: Dilengkapi sinyal lokal langsung yang mencakup indikator status bus aktif berwarna hijau, indikator gangguan eksternal berwarna merah, serta 6 indikator status hijau/merah untuk status dan gangguan setiap kanal.

Aplikasi

• Pemantauan pengolahan air dan air limbah
• Pabrik pengolahan bahan kimia dan petrokimia
• Sistem pengendalian boiler dan manajemen uap
• Loop pelacakan kecepatan dan posisi kontinu
• Sistem akuisisi data multisaluran

Spesifikasi teknis

Koneksi/antarmuka

Panduan Pemasangan

• Pemasangan Enklosur: Pasang modul format standar pada slot rak Modicon Quantum yang telah diverifikasi. Pastikan sekrup penahan dikencangkan dengan benar untuk menahan tekanan mekanis.
• Sambungan Daya Eksternal: Sediakan catu daya eksternal dalam rentang 7...30 V DC untuk mengoperasikan loop rangkaian output analog secara efektif.
• Pelindung Sinyal: Gunakan kabel berpelindung pasangan terpilin untuk jalur sinyal analog. Hubungkan pelindung ke ground sesuai praktik rekayasa standar untuk mengoptimalkan penolakan mode bersama.
• Ambang Batas Lingkungan: Pastikan suhu udara sekitar tetap antara 0 dan 60 degC selama pengoperasian sistem aktif, dengan kelembapan relatif di bawah 95% tanpa kondensasi.

Kepatuhan dan Sertifikasi

• Standar: CSA C22.2 No 142, UL 508
• Sertifikasi Produk: CE, C-Tick.1, FM Kelas 1 Divisi 2
• Ketahanan terhadap Medan Elektromagnetik: 10 V/m 80...2000 MHz sesuai dengan IEC 801-3
• Keberlanjutan & Arahan: Produk Green Premium, mematuhi RoHS (sejak kode tanggal 0842, deklarasi kesesuaian Schneider Electric), referensi REACH tidak mengandung SVHC di atas ambang batas yang ditetapkan

FAQ

• Jenis gangguan spesifik apa yang dapat dicatat oleh jalur rangkaian diagnostik?

  Modul mendeteksi kondisi sirkuit terbuka pada jalur input dan output, kesalahan skala overtracking pada loop input unipolar, serta memperbarui byte status khusus untuk parameter output.

• Apa tujuan rangkaian pemfilteran bawaan pada perangkat keras ini?

  Setiap input dilengkapi filter lolos-rendah kutub tunggal yang memberikan atenuasi -3 dB pada 21 Hz (+/- 20%) untuk meredam derau listrik frekuensi tinggi sebelum pemrosesan sinyal.

• Apakah bagian output analog mengambil tegangan operasinya langsung dari bus backplane?

  Tidak. Meskipun modul memerlukan 350 mA dari bus backplane untuk pemrosesan internal, loop output analog memerlukan sambungan daya eksternal independen yang memasok 7...30 V DC.

• Apa parameter isolasi antara sisi input dan output modul?

  Batas dielektrik internal menyediakan isolasi kontinu dengan nilai hingga 500 V AC atau 750 V DC selama 1 menit antara kanal input dan kanal output.
