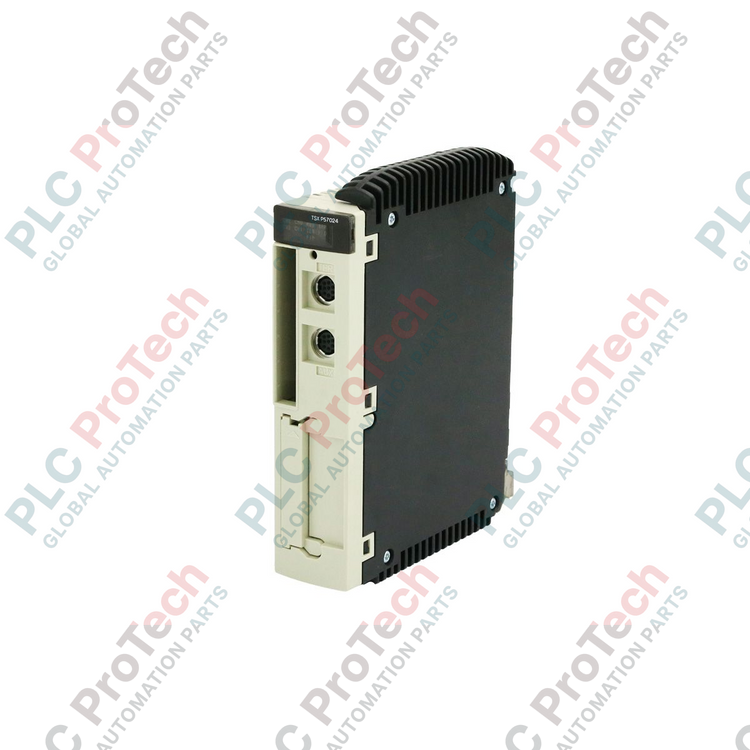

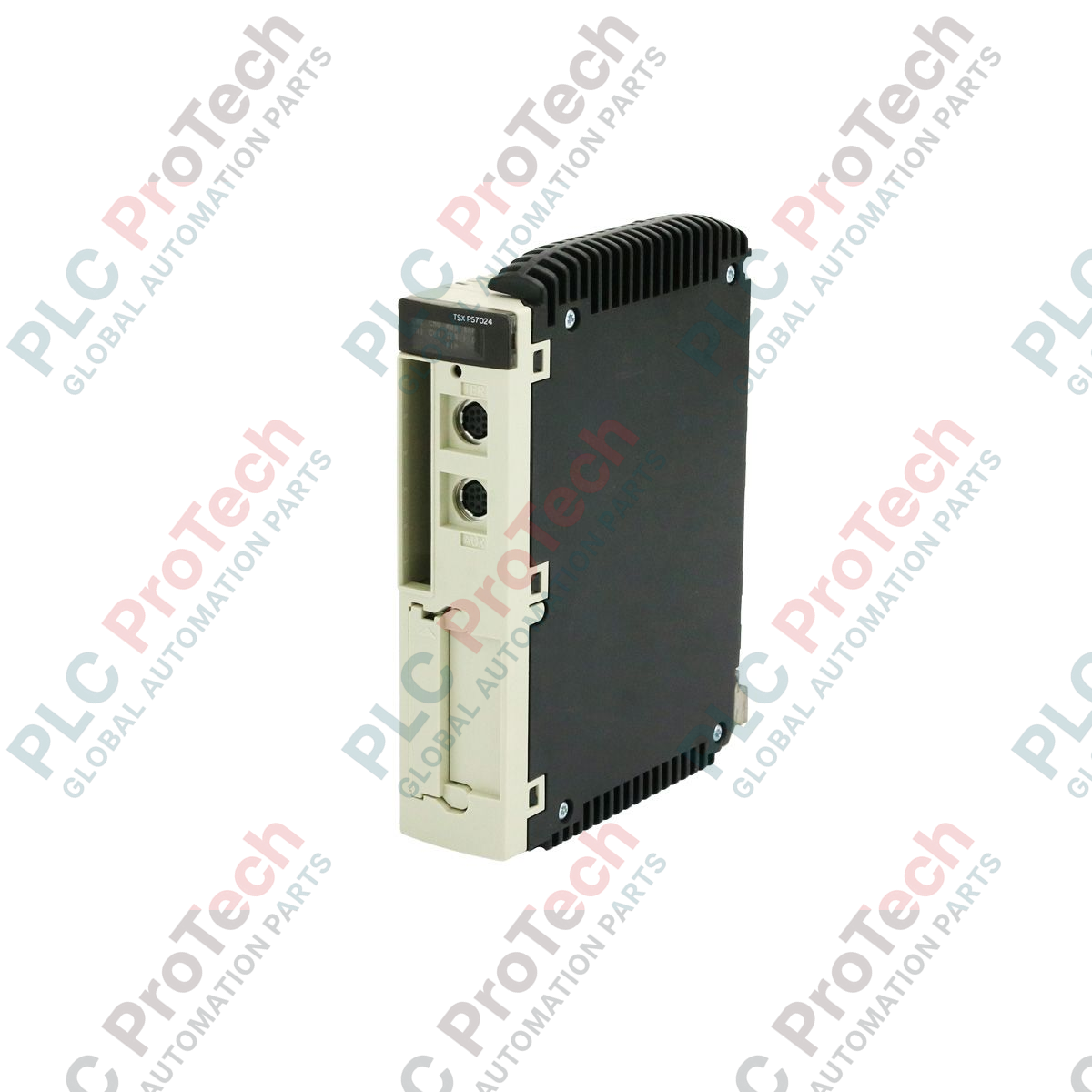

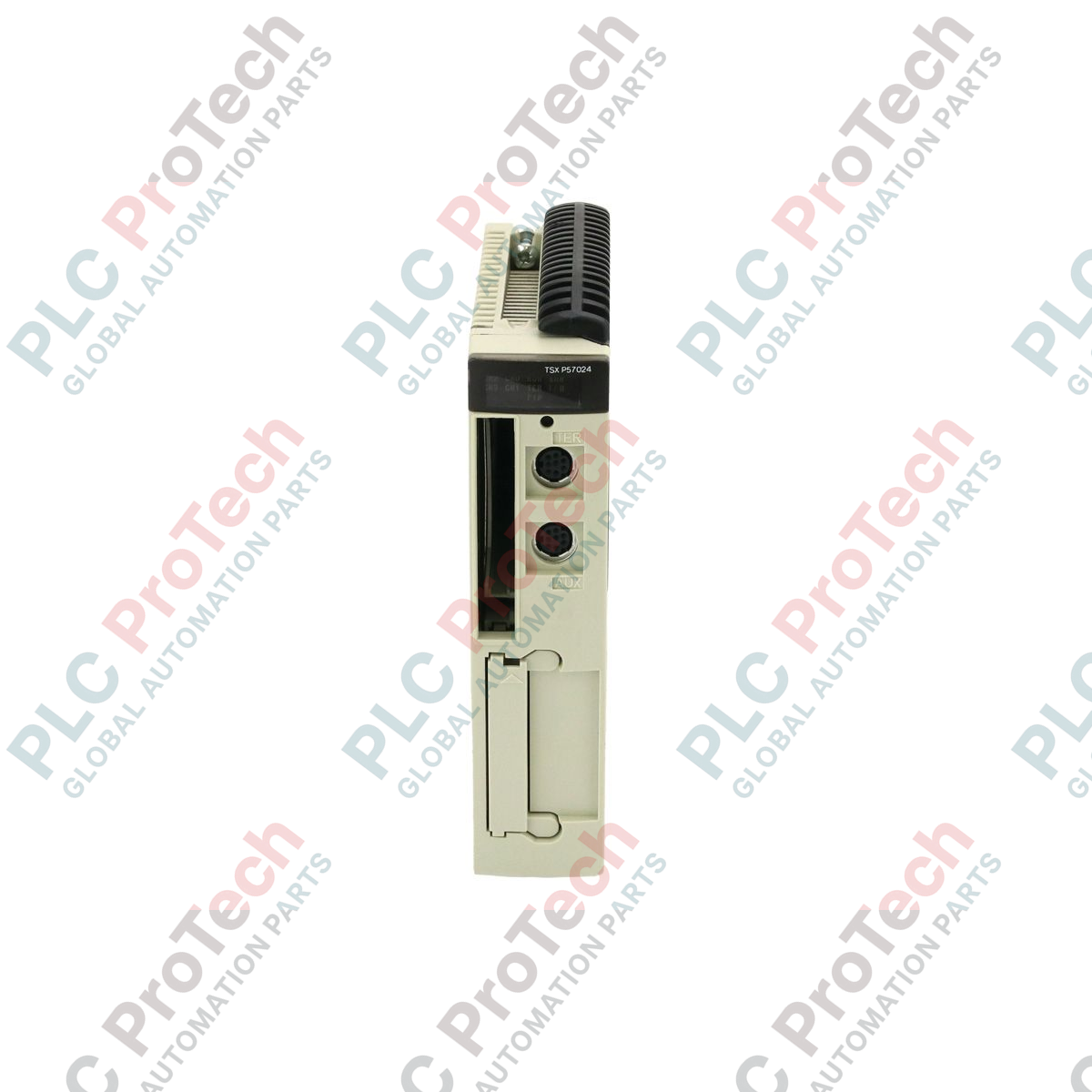

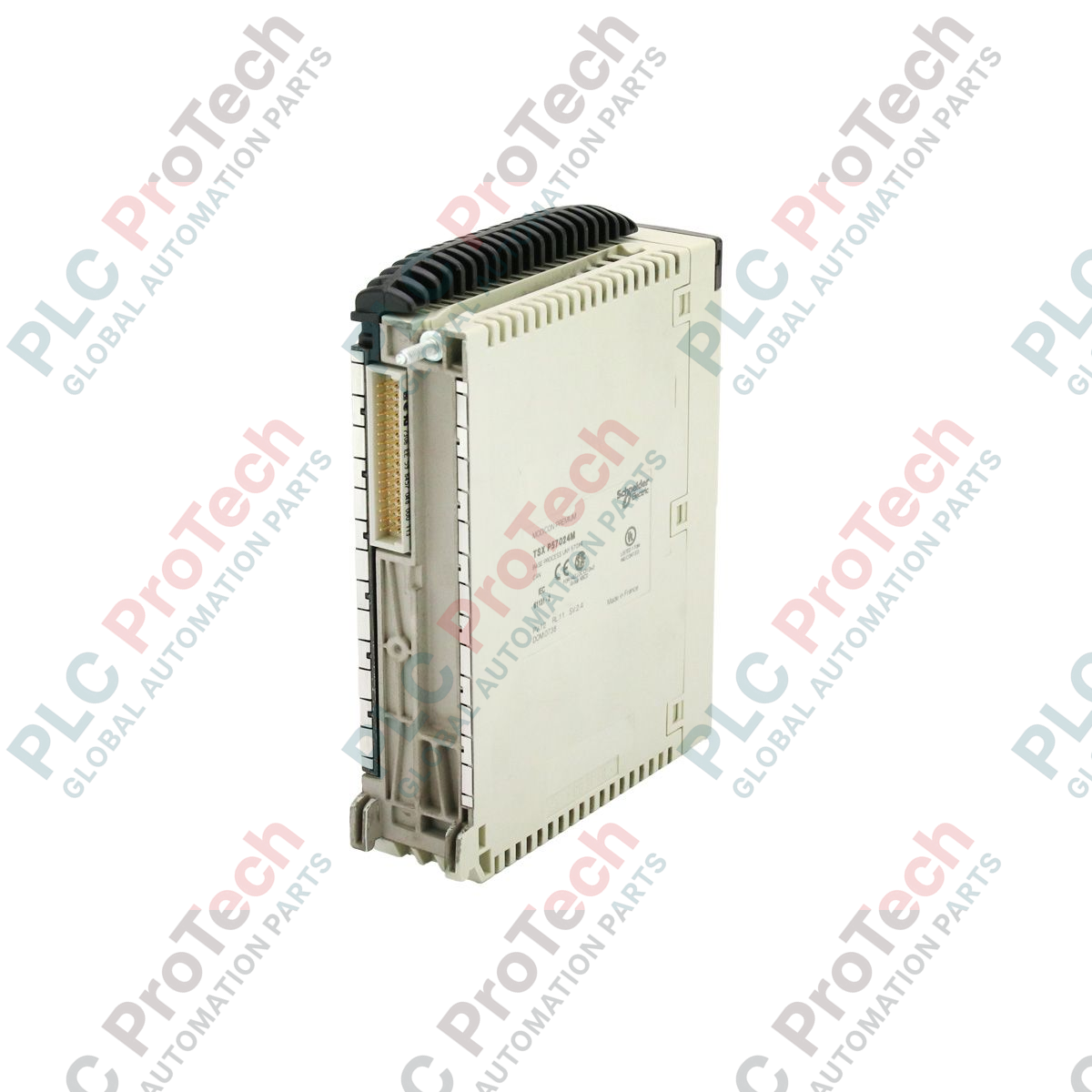

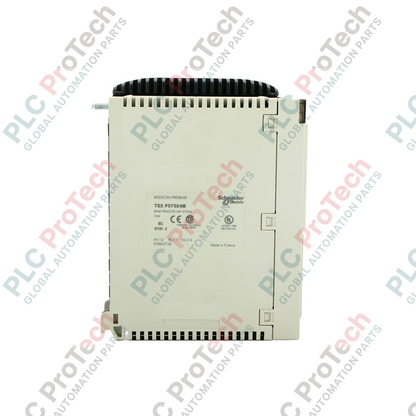

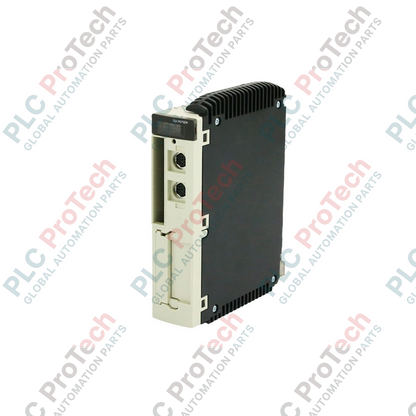

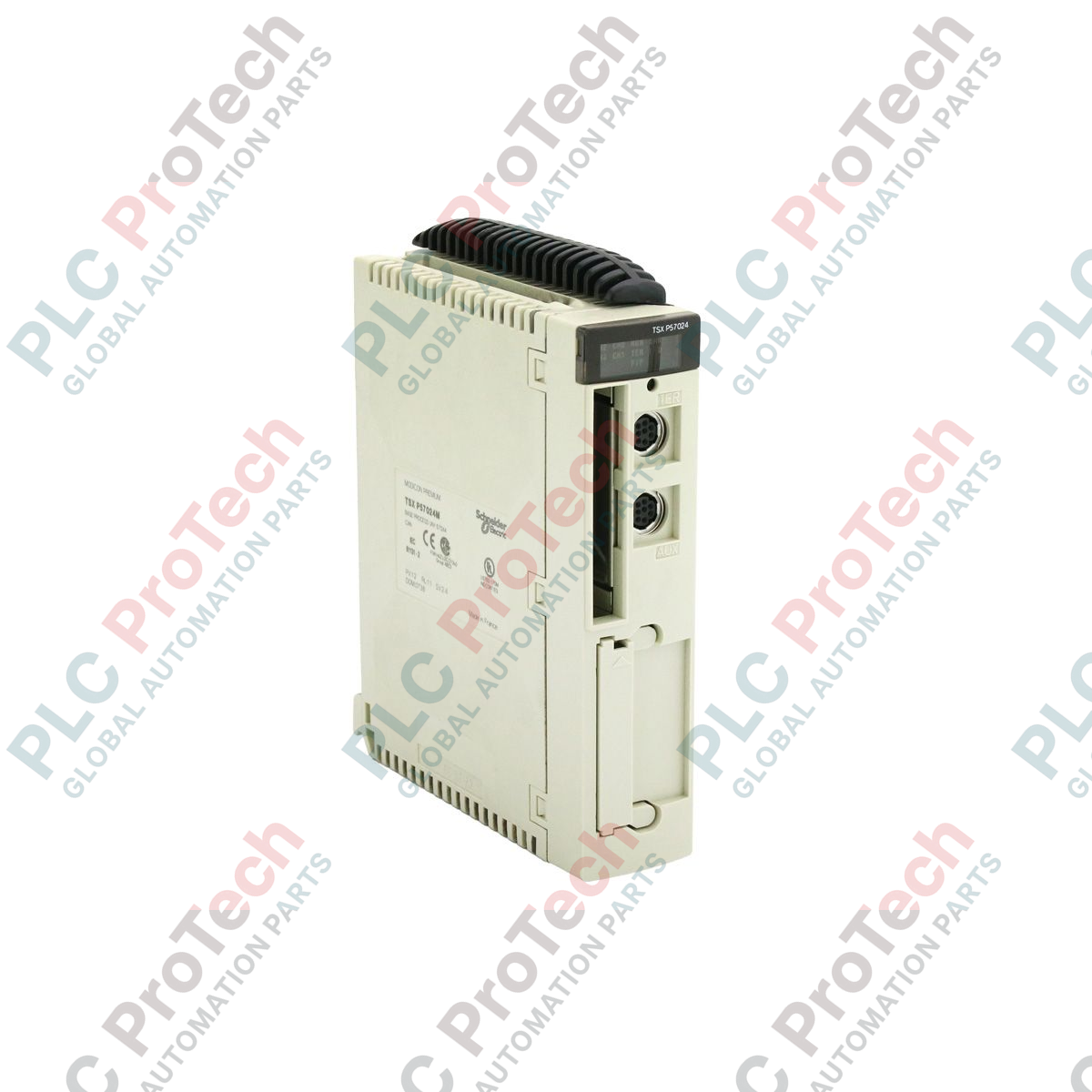

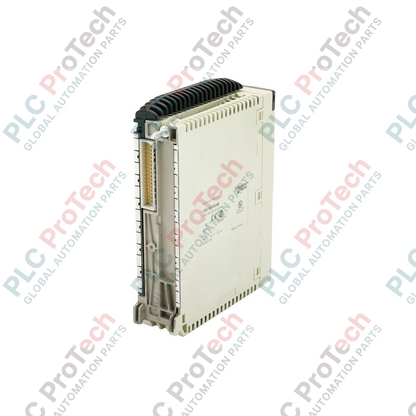

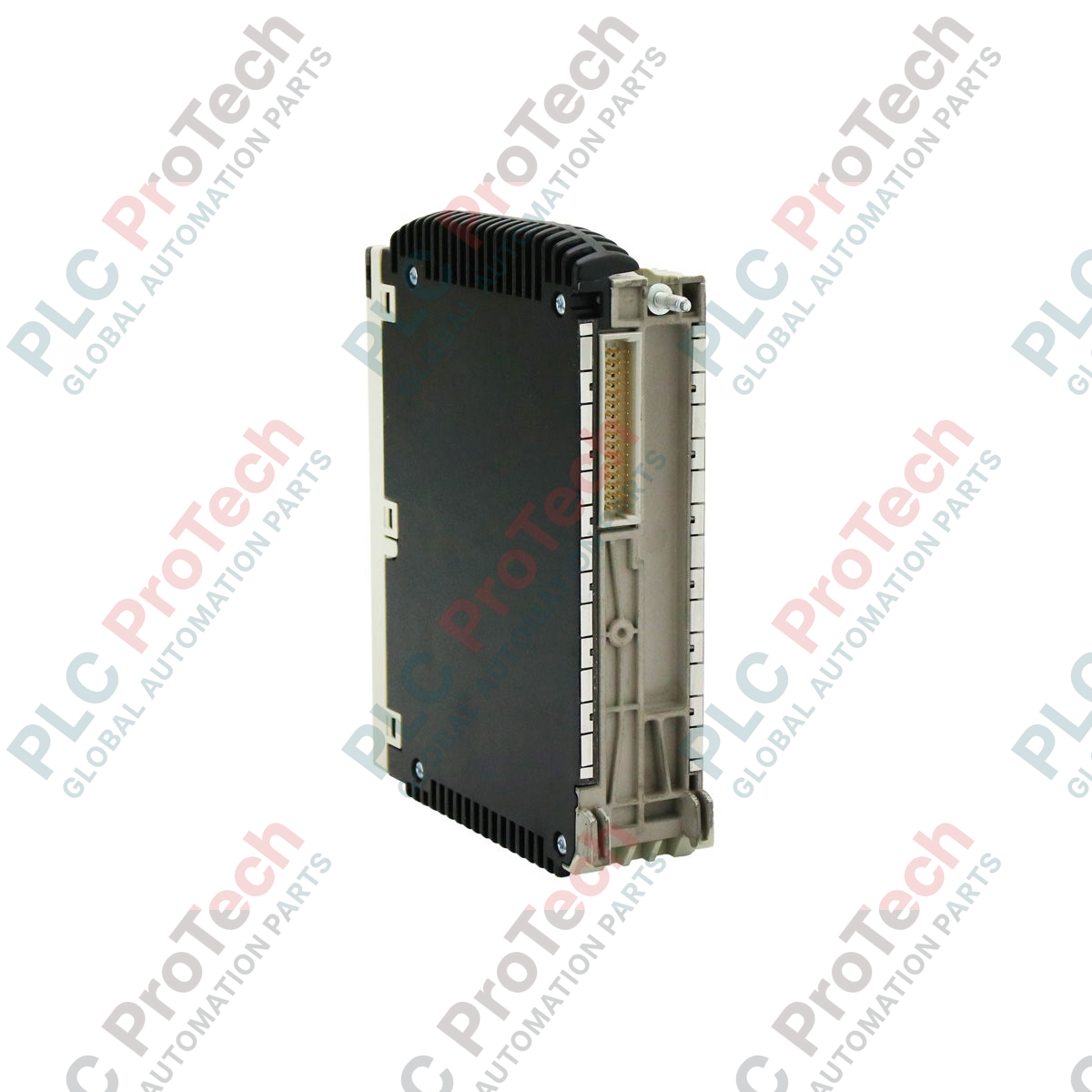

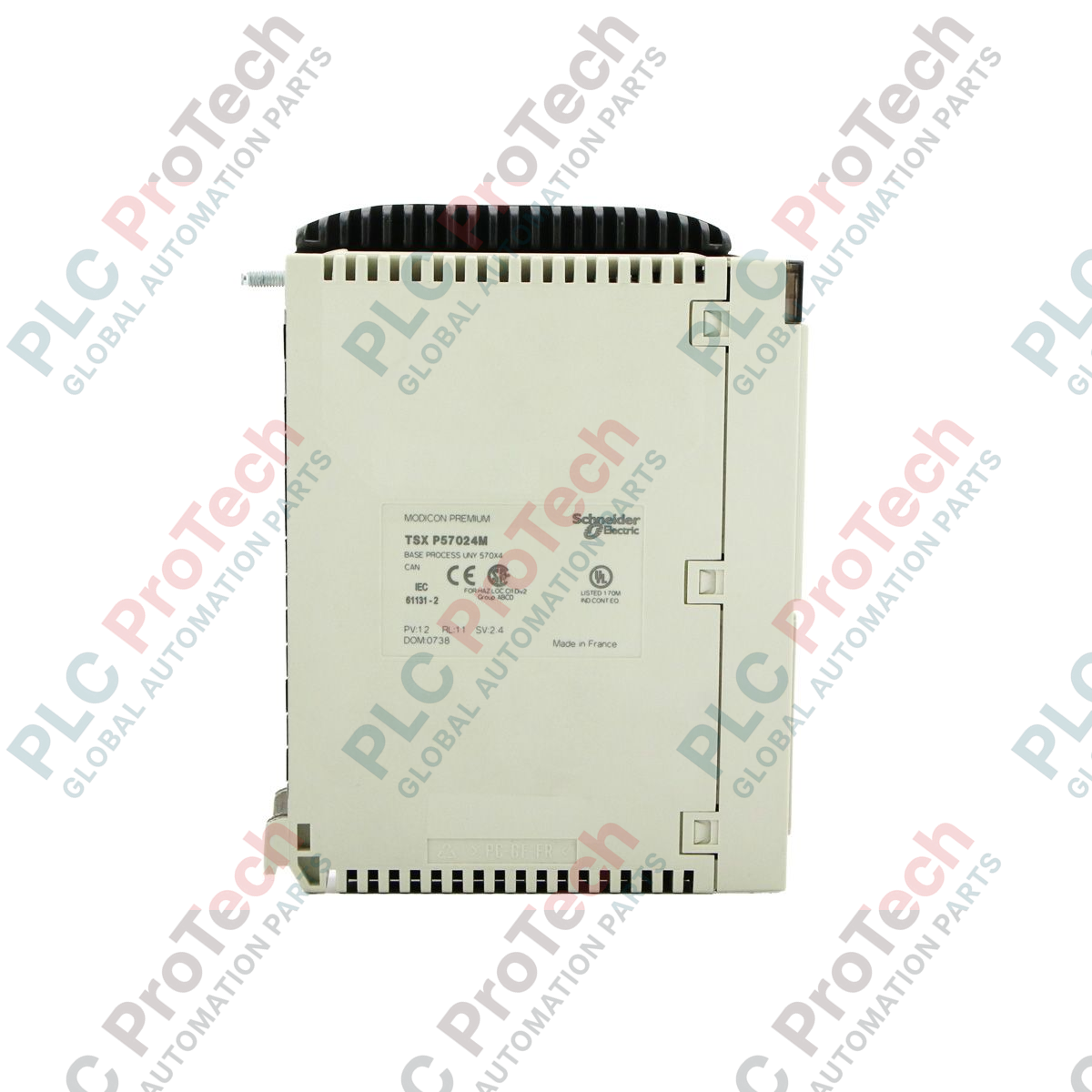

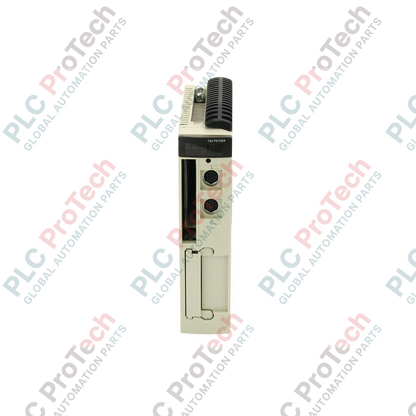

Schneider Modicon Premium TSXP57024M Prosesor

Ikhtisar Produk

 TSXP57024M adalah prosesor berformat standar dalam platform otomasi  Modicon Premium , yang dirancang untuk kontrol industri berkecepatan tinggi dan pengelolaan I/O terdistribusi yang fleksibel. Sebagai CPU kelas menengah yang serbaguna, perangkat ini menyediakan kapasitas I/O diskret hingga 1024 titik dan mendukung hingga 80 kanal analog. Arsitekturnya dioptimalkan untuk aplikasi skala menengah hingga besar dalam bidang manufaktur, pengolahan air, dan infrastruktur, serta menawarkan lingkungan eksekusi deterministik dengan memori internal 48 Kword.  TSXP57024M unggul dalam fleksibilitas komunikasi, dengan port terminal dan port bantu terintegrasi untuk akses HMI atau pemrograman, serta slot PCMCIA untuk integrasi fieldbus tingkat lanjut seperti Modbus+, FIPIO, atau RS 485.

Konfigurasi Teknis

Perangkat keras  TSXP57024M dirancang untuk skalabilitas modular dan pemrosesan berperforma tinggi:

• Arsitektur Memori: Dilengkapi memori internal 48 Kword (K16), dengan dukungan memori ekstensi hingga 128 Kword melalui kartu PCMCIA untuk pencatatan data ekstensif dan logika kompleks.

• Kemampuan Ekspansi: Mengelola hingga 16 rak (4/6/8 slot) atau 8 rak (12 slot), yang menyediakan akses ke total 96 slot modul fisik.

• Port Terintegrasi: Dilengkapi dua konektor mini-DIN 8-pin (RS 485 non-terisolasi):

• Port TER: Menyuplai 5 V untuk terminal atau PC FTX; secara bawaan berfungsi sebagai master UNI-TELWAY pada 19200 baud.

• Port AUX: Dikhususkan untuk MMI (Antarmuka Manusia-Mesin) atau printer; tidak menyuplai daya.

• Kanal Khusus: Mendukung 24 kanal khusus aplikasi (misalnya penghitung berkecepatan tinggi atau gerak) dan hingga 4 master bus AS-i.

• Komunikasi PCMCIA: Slot Tipe 3 di panel depan menerima kartu multiprotokol, termasuk TSX SCP 111 (RS 232), TSX MBP 100 (Modbus+), dan TSX MDM 10 (Modem).

Spesifikasi Teknis

FAQ Teknis

Di slot mana prosesor berformat standar TSXP57024M harus dipasang?

Posisi pemasangan bergantung pada catu daya yang digunakan. Jika menggunakan catu daya standar (TSX PSY 1610/2600), prosesor sebaiknya dipasang pada  posisi 00. Jika menggunakan catu daya berformat ganda (TSX PSY 3610/5500), prosesor harus dipasang pada  posisi 01.

Apa perbedaan antara port TER dan AUX?

Meskipun keduanya merupakan konektor mini-DIN RS 485,  port TER menyediakan daya 5 V untuk perangkat periferal seperti terminal genggam atau konverter RS-232/485.  Port AUX hanya digunakan untuk data dan biasanya digunakan untuk HMI atau printer yang memiliki sumber dayanya sendiri.

Apakah kartu komunikasi PCMCIA dapat diganti saat sistem menyala?

Tidak. Dokumentasi secara tegas menetapkan bahwa prosesor harus dalam kondisi  MATI sebelum kartu komunikasi atau memori PCMCIA dipasang atau dilepas, guna mencegah kerusakan elektronik atau kerusakan sistem.

Panduan Rekayasa & Pemasangan

• Keamanan Pemasangan Prosesor: Saat memasang  TSXP57024M, pastikan tuas pengunci terpasang sepenuhnya hingga terdengar klik. Catu daya rak harus selalu dalam kondisi  MATI selama pemasangan untuk mencegah percikan listrik pada pin bidang belakang.

• Ekspansi Memori: Jika aplikasi memerlukan lebih dari 48 Kword, gunakan slot ekstensi PCMCIA. Selalu periksa status baterai kartu PCMCIA (jika ada) untuk memastikan data tetap tersimpan selama siklus pemadaman dan penyalaan sistem.

• Penataan Kabel untuk Mini-DIN: Port TER dan AUX menggunakan konektor 8-pin yang rapuh. Gunakan kotak isolasi  TSX P ACC 01 untuk koneksi UNI-TELWAY jarak jauh guna memberikan perlindungan terhadap lonjakan tegangan dan isolasi sinyal antara PLC dan jaringan.

• Jarak Bebas dari Getaran dan Panas: Pasang rak secara horizontal agar konveksi panas alami dapat berlangsung. Pertahankan jarak bebas setidaknya 100 mm di atas dan di bawah modul agar suhu operasi tetap berada dalam rentang terukur  0 hingga 60 derajat C .
