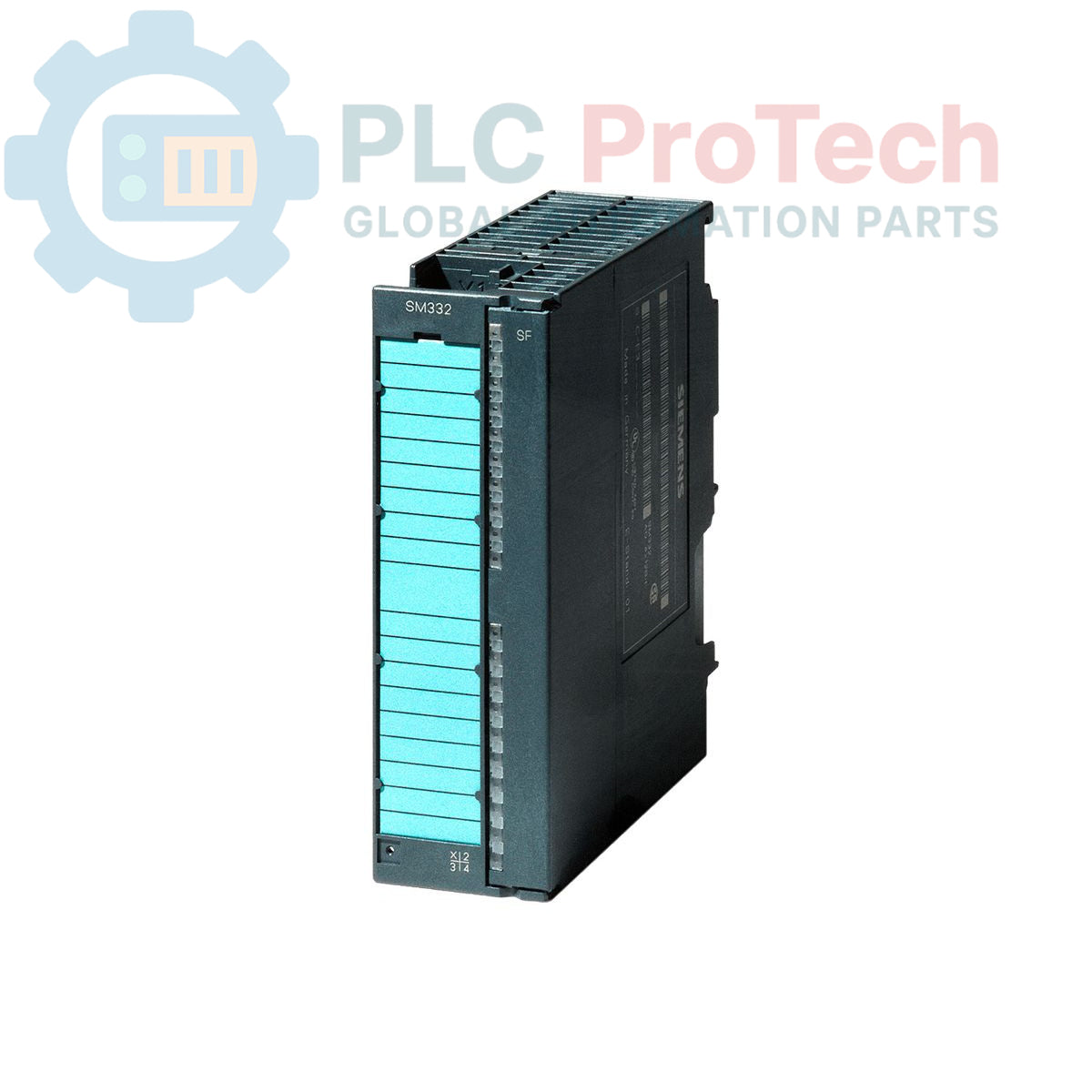

Siemens 6AG1332-5HF00-4AB0 Modul Analog

6AG1332-5HF00-4AB0 adalah modul output analog SIPLUS S7-300 SM332 yang dirancang untuk digunakan di lingkungan industri yang menuntut dan rentan terhadap media agresif. Berdasarkan modul standar 6ES7332-5HF00-0AB0, modul ini dilengkapi dengan lapisan konformal khusus yang memberikan perlindungan terhadap kondensasi, debu, dan zat kimia aktif. Modul ini menyediakan 8 saluran output analog, memungkinkan kontrol presisi terhadap aktuator proses dalam sistem otomasi S7-300.

Fitur

• Seri: SIPLUS S7-300 (SM332)
• Fungsi: Modul Output Analog 8-Saluran (AO)
• Daya Tahan: Lapisan konformal berkualitas tinggi untuk perlindungan terhadap tekanan media dan lingkungan keras
• Kompabilitas: Berdasarkan modul SM332 standar (6ES7332-5HF00-0AB0)
• Status: Usang

Aplikasi

• Kontrol sinyal analog untuk aktuator (katup, penggerak, posisi)
• Proses industri di lingkungan dengan kelembapan tinggi atau terkontaminasi
• Infrastruktur minyak dan gas
• Pabrik pengolahan kimia dan petrokimia
• Fasilitas pengolahan air dan limbah

Spesifikasi Teknis

Panduan Instalasi

• Pemasangan: Pasang modul pada rel DIN standar S7-300 dan kunci menggunakan pin pengunci terintegrasi.
• Pemasangan Kabel: Gunakan konektor depan yang sesuai untuk modul S7-300. Pastikan semua kabel terlindung untuk mencegah induksi gangguan pada sinyal analog.
• Penanganan Lingkungan: Meskipun modul ini berlapis konformal, selalu pastikan kabinet kontrol memiliki rating yang sesuai untuk lingkungan instalasi guna meminimalkan beban termal atau kimia berlebih.
• Pembumian: Hubungkan potensial referensi ke ground sistem untuk memastikan akurasi sinyal dan mengurangi risiko loop ground.
• Konfigurasi: Atur rentang output (tegangan/arus) melalui lingkungan perangkat lunak STEP 7 agar sesuai dengan kebutuhan spesifik perangkat lapangan yang terhubung.
