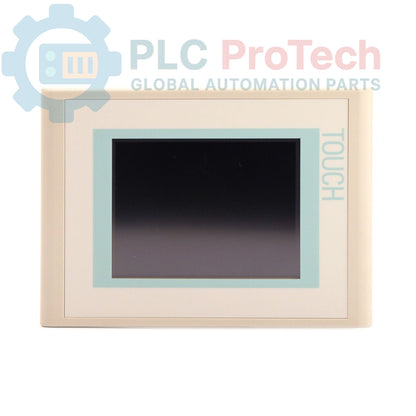

Siemens 6AV6642-0BA01-1AX1 TP177B Panel Sentuh

SKU 6AV6642-0BA01-1AX1

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Siemens
Nomor Produk: 6AV6642-0BA01-1AX1
Negara asal:Jerman
Jenis Produk: Panel Sentuh
Kode batang: 85371091
Pembayaran: T/T, Western Union
Berat: 1120g
Dimensi: 25.40cm x 19.50cm x 8.90cm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

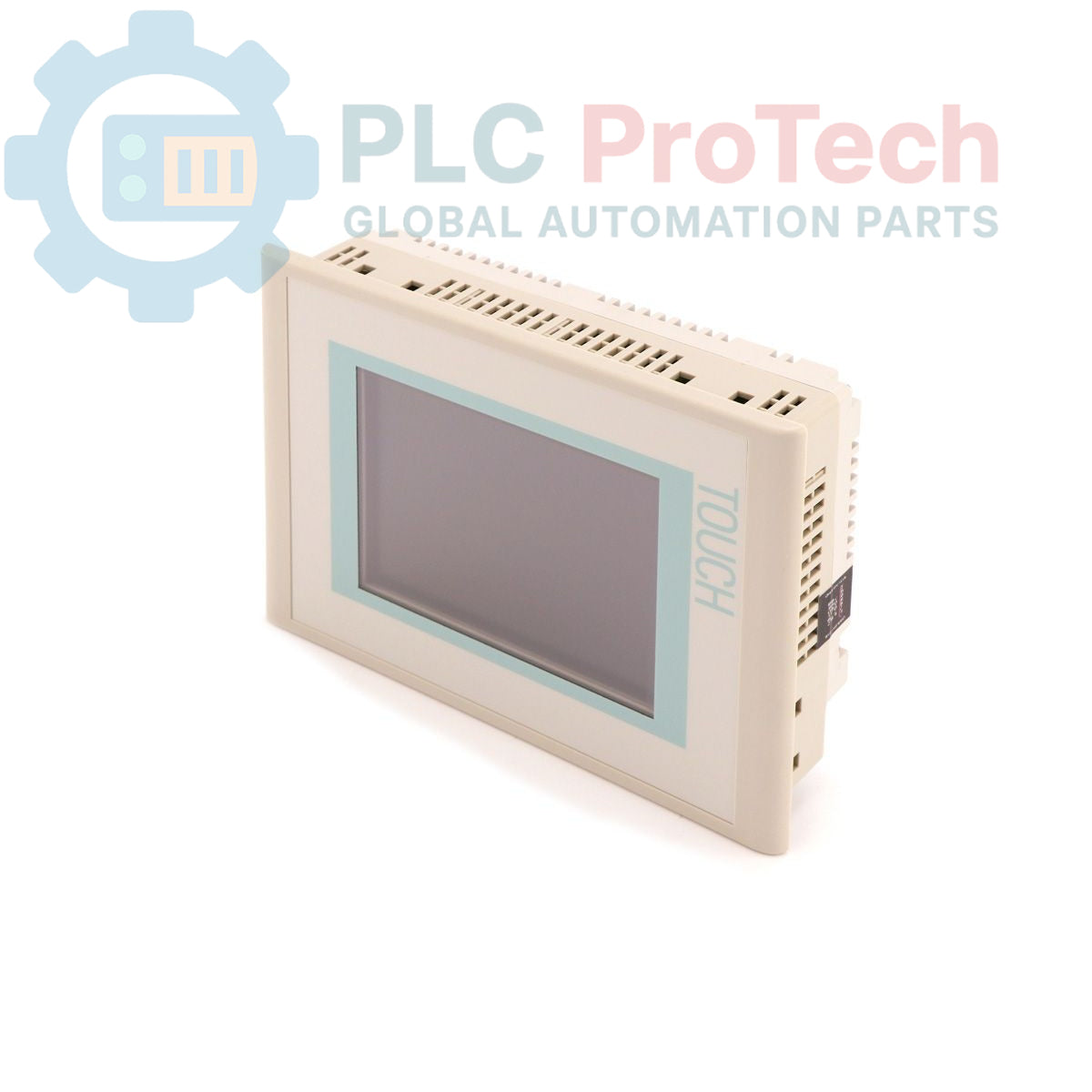

6AV6642-0BA01-1AX1 adalah panel sentuh SIMATIC TP177B yang dirancang untuk tugas HMI (Antarmuka Manusia-Mesin) yang andal dalam otomasi industri. Dilengkapi layar warna STN 5,7" dengan 256 warna, panel ini memberikan visualisasi yang jelas untuk diagnostik mesin dan pemantauan proses. Panel ini memiliki antarmuka komunikasi lengkap, termasuk MPI/PROFIBUS-DP, RS485/RS422, USB, dan port Ethernet 10/100, sehingga memastikan fleksibilitas tinggi untuk integrasi jaringan. Unit ini dapat dikonfigurasi menggunakan WinCC flexible 2005 dan dilengkapi slot untuk kartu MM guna penyimpanan data dan transfer proyek yang praktis.

Fitur

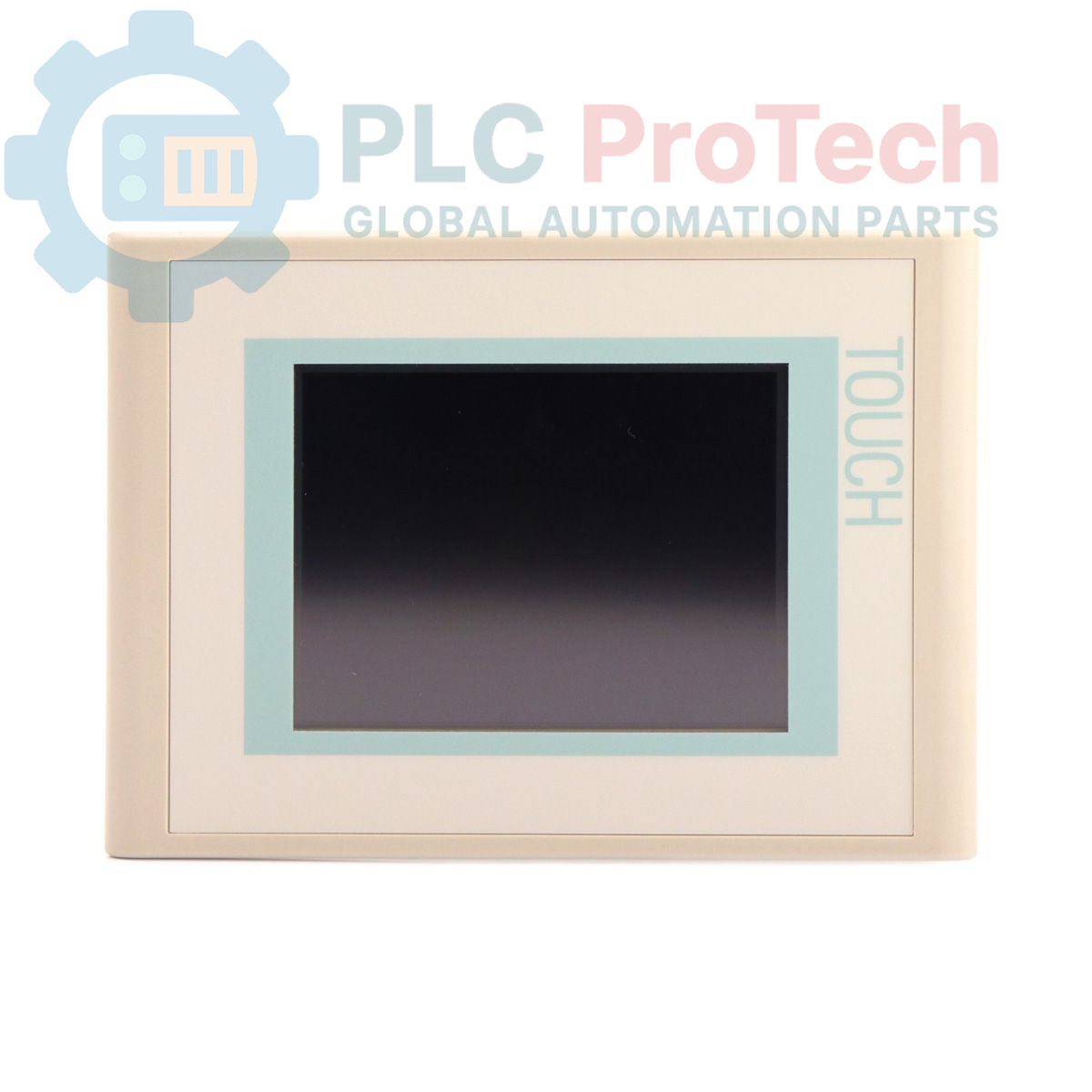

Layar: Layar warna STN 5,7" (resolusi 320 x 240)

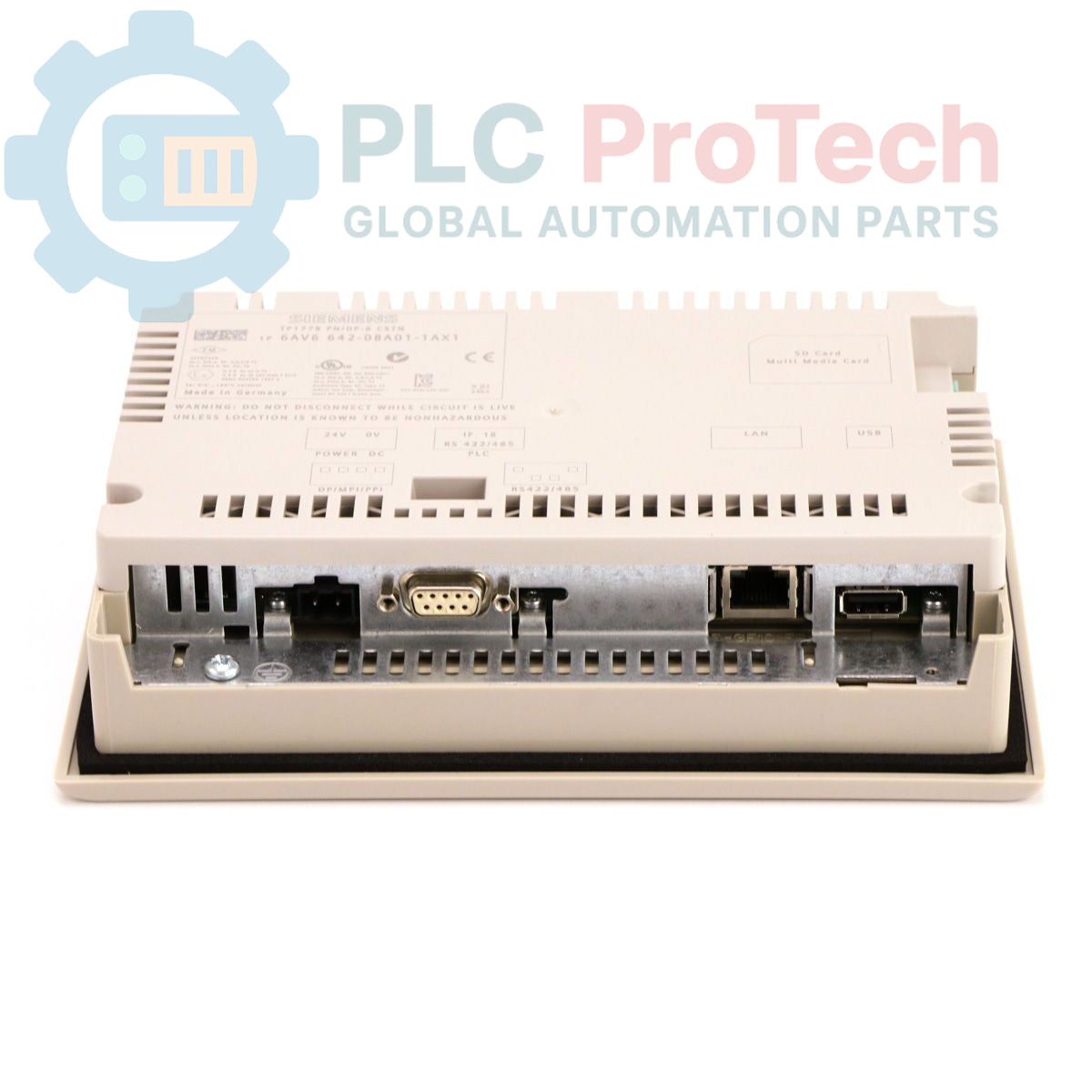

Konektivitas: Antarmuka MPI/PROFIBUS-DP, Ethernet 10/100, RS485/RS422, dan USB
Penyimpanan Data: Slot untuk kartu MM
Konfigurasi: Kompatibel dengan WinCC flexible 2005
Tegangan Catu Daya: 24V DC
Status: Penghentian produksi

Aplikasi

Pengendalian dan pemantauan mesin pada lini produksi
Visualisasi proses untuk otomasi skala kecil hingga menengah
Integrasi ke dalam arsitektur jaringan PROFINET atau PROFIBUS
Penggantian HMI untuk sistem lama
Pencatatan data dan pengelolaan resep di lingkungan industri

Spesifikasi Teknis

Parameter	Spesifikasi
Merek	Siemens
Model	6AV6642-0BA01-1AX1
Diagonal Layar	5.7"
Jenis Layar	Warna STN
Resolusi	320 x 240 piksel
Memori	2048 kbyte
Antarmuka	MPI/DP, Ethernet, RS485/422, USB, Printer
Catu Daya	24V DC
Dimensi	25.40 x 19.50 x 8.90 cm
Berat	1.12 kg
Tahap Produk	Penghentian produksi

Pedoman Instalasi

Pemasangan: Pasang panel ke dalam lubang pada pintu kabinet kontrol atau konsol. Gunakan seal yang disediakan untuk mempertahankan tingkat perlindungan IP yang diperlukan pada panel depan.
Catu Daya: Hubungkan ke catu daya SELV 24V DC yang distabilkan. Pastikan polaritasnya benar untuk mencegah kerusakan internal.
Pengkabelan Komunikasi: Gunakan kabel berpelindung untuk koneksi PROFIBUS dan RS485. Pastikan pelindung kabel dibumikan dengan benar ke pembumian fungsional kabinet untuk meminimalkan gangguan sinyal.
Jaringan: Untuk konektivitas Ethernet, gunakan kabel patch RJ45 standar kelas industri. Jika panel merupakan bagian dari jaringan PROFINET, pastikan topologi dikonfigurasi dengan benar dalam perangkat lunak HMI.
Pemeliharaan: Hindari membersihkan layar sentuh dengan bahan abrasif atau bahan kimia keras. Kain lembut yang sedikit lembap direkomendasikan untuk mempertahankan sensitivitas sentuh dan kejernihan layar.

FAQ

Perangkat lunak apa yang diperlukan untuk mengonfigurasi TP177B?

Panel ini dapat dikonfigurasi menggunakan perangkat lunak engineering Siemens WinCC flexible 2005.

Apakah panel ini mendukung komunikasi Ethernet?

Ya, panel ini dilengkapi antarmuka Ethernet 10/100, yang memungkinkan integrasi jaringan dan transfer proyek secara jarak jauh.

Dapatkah saya menggunakan kartu memori standar untuk panel ini?

Panel ini memiliki slot khusus untuk kartu MM (Multi-Media Card) untuk pencadangan proyek dan penyimpanan data.

Apa yang perlu saya pertimbangkan terkait status 'Phase-Out'?

Karena panel ini berada dalam tahap phase-out, kami menyarankan untuk memverifikasi ketersediaannya sesuai kebutuhan pemeliharaan Anda saat ini dan membahas opsi migrasi ke seri Comfort Panel untuk peningkatan di masa mendatang.
