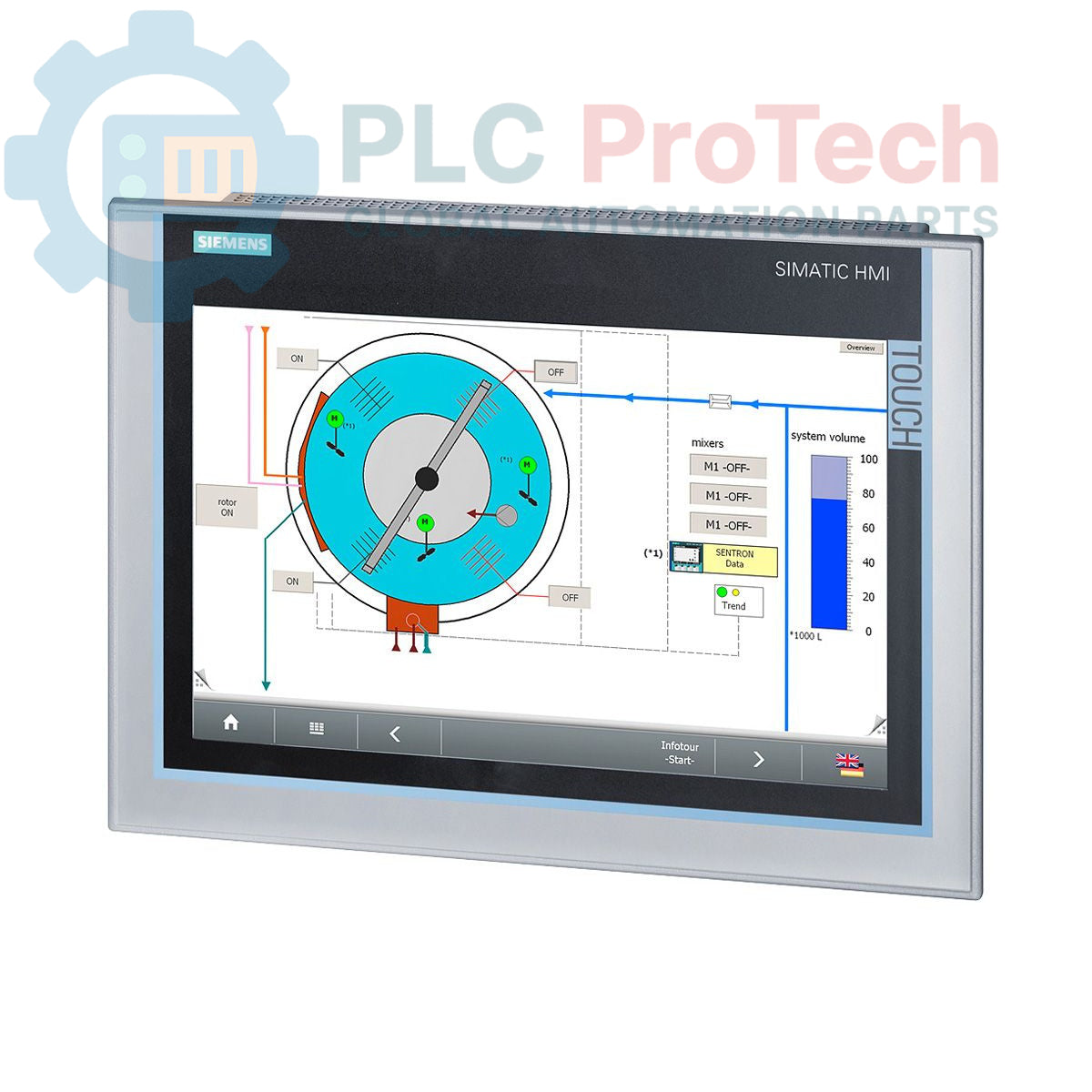

Siemens 6AV7240-0AC07-0HA0 SIMATIC Panel PC Komputer Industri

Description

Deskripsi

Siemens 6AV7240-0AC07-0HA0 adalah PC Industri SIMATIC IPC 477D yang dilengkapi layar sentuh 12 inci. Unit ini dilengkapi prosesor Celeron U827E dan memori 4 GB, sehingga sesuai untuk berbagai tugas kontrol dan visualisasi industri. Unit ini menyediakan konektivitas lengkap dengan empat port USB (terletak di bagian belakang), dua antarmuka Ethernet Gbit (IE/PN), serta satu port Ethernet (10/100/1000) tambahan. Untuk komunikasi serial, tersedia satu port RS232. IPC ini menggunakan Windows 7 Ultimate, 64-bit dan dilengkapi SSD 80 GB (MLC) untuk penyimpanan massal internal, dengan kemampuan penyimpanan massal yang dapat ditukar sehingga dapat diganti tanpa memerlukan drive. Perangkat ini ditenagai oleh catu daya industri 24 V DC dan tidak menyertakan perangkat lunak SIMATIC.

• Fitur
• Layar Sentuh 12 inci
• Prosesor Celeron U827E
• Memori Sistem 4 GB
• Penyimpanan Massal Internal SSD 80 GB (MLC)
• Sistem Operasi Windows 7 Ultimate, 64-bit
• Konektivitas Lengkap: 4x USB (belakang), 2x Ethernet Gbit (IE/PN), 1x Ethernet (10/100/1000), 1x RS232
• Catu Daya Industri 24 V DC

Penyimpanan Massal yang Dapat Ditukar (dapat diganti tanpa drive)

Aplikasi

• Siemens 6AV7240-0AC07-0HA0 SIMATIC Panel PC dirancang untuk digunakan di lingkungan industri yang memerlukan kemampuan komputasi dan visualisasi yang andal. Aplikasi umumnya meliputi:
• Antarmuka Manusia-Mesin (HMI) untuk kontrol mesin dan proses
• Akuisisi dan pemrosesan data di lini produksi
• Sistem visualisasi dan pemantauan
• Aplikasi kontrol tertanam

Sistem otomasi industri yang memerlukan solusi PC yang ringkas dan terintegrasi

Koneksi / Antarmuka

• Port USB: 4 port, terletak di bagian belakang unit.
• Port Ethernet: 2x Gbit Ethernet (Industrial Ethernet/PROFINET) dan 1x Ethernet standar (10/100/1000 Mbps).
• Port Serial: 1x antarmuka RS232 untuk komunikasi serial.
• Catu Daya: Terminal khusus untuk masukan daya industri 24 V DC.

Panduan Pemasangan

1. Matikan Energi Sistem: Sebelum memulai pemasangan atau pemeliharaan, pastikan seluruh daya ke sistem dan peralatan terkait telah diputus sepenuhnya dan dikunci sesuai prosedur keselamatan.
2. Pemasangan: SIMATIC Panel PC biasanya dirancang untuk pemasangan pada panel. Kencangkan unit menggunakan perangkat keras pemasangan yang sesuai, dan pastikan tersedia ruang ventilasi yang memadai di sekitar perangkat untuk mencegah panas berlebih.
3. Koneksi Daya: Sambungkan catu daya industri 24 V DC ke terminal yang ditentukan. Perhatikan polaritas yang benar untuk mencegah kerusakan. Pastikan catu daya stabil dan berada dalam rentang tegangan yang ditentukan.
4. Koneksi Ethernet: Sambungkan kabel Ethernet industri ke port Gbit Ethernet (IE/PN) untuk integrasi jaringan dengan PLC, drive, atau komponen otomasi lainnya. Gunakan port Ethernet standar untuk konektivitas jaringan umum jika diperlukan.
5. Koneksi USB dan RS232: Sambungkan perangkat periferal, seperti keyboard, mouse, atau pemindai kode batang, ke port USB. Gunakan port RS232 untuk komunikasi dengan perangkat serial.
6. Pembumian: Pastikan Panel PC dibumikan dengan benar ke busbar protective earth (PE) pada kabinet kontrol untuk meminimalkan interferensi elektromagnetik dan meningkatkan keselamatan.
7. Penataan Kabel: Tata semua kabel dengan rapi dan aman, serta pisahkan kabel daya dari kabel sinyal untuk mengurangi interferensi. Gunakan pengikat kabel dan konduit jika diperlukan.
8. Pertimbangan Lingkungan: Pasang unit di lingkungan yang bebas dari debu berlebih, kelembapan, dan suhu ekstrem, dalam batas operasional yang ditetapkan untuk PC industri.
9. Penyalaan Awal: Setelah semua koneksi diverifikasi, nyalakan kembali sistem. Pantau Panel PC untuk memastikan proses booting dan fungsinya berjalan dengan baik.
