Siemens 6AV7240-6BC14-0HA0 SIMATIC IPC 477D PC Panel

Deskripsi

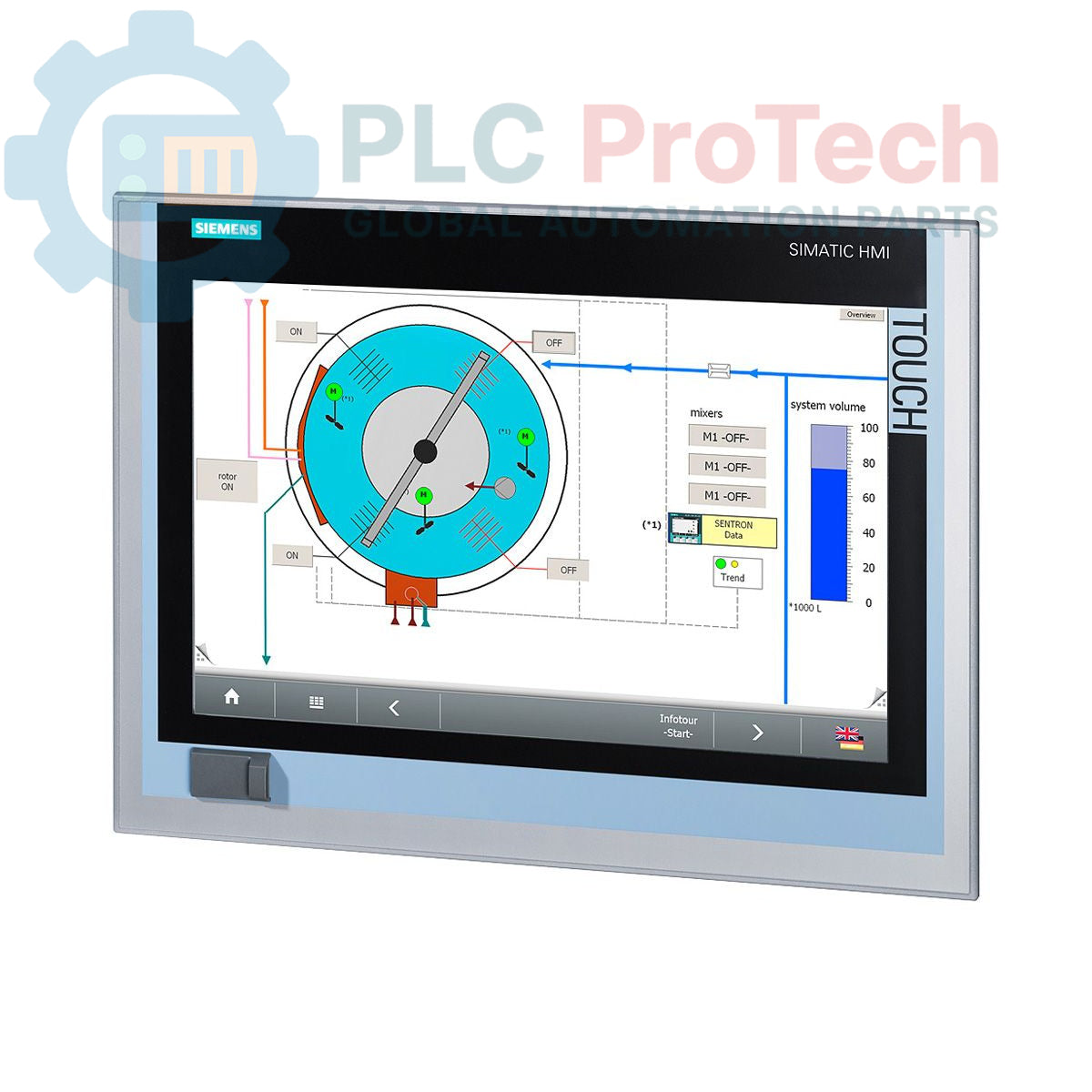

Siemens 6AV7240-6BC14-0HA0 adalah PC panel industri seri SIMATIC IPC 477D yang dirancang untuk tugas visualisasi dan kontrol yang berat. Unit ini mengintegrasikan layar sentuh 15 inci dengan prosesor Intel Core i7-3517UE berperforma tinggi. Perangkat ini dilengkapi RAM 4 GB dan Solid State Drive MLC 80 GB untuk pengoperasian yang andal dan waktu booting yang cepat. Konektivitas tersedia melalui beberapa port Gigabit Ethernet, lima port USB, dan antarmuka serial RS-232. Sistem ini ditenagai catu daya industri standar 24 V DC dan mencakup sistem operasi Windows Embedded Standard 7 (32-bit) yang telah terinstal.

Fitur

• ■Layar sentuh resistif 15 inci
• ■Prosesor Intel Core i7-3517UE
• ■Memori sistem terpasang 4 GB
• ■Solid State Drive (SSD) MLC 80 GB
• ■Windows Embedded Standard 7 (32-bit) telah terinstal
• ■Dua port Gigabit Ethernet (IE/PN)
• ■Satu slot ekspansi PCIe untuk perangkat keras tambahan
• ■Beroperasi dengan catu daya industri 24 V DC

Aplikasi

• ■Antarmuka Manusia-Mesin (HMI) untuk kontrol proses
• ■Node SCADA dalam lingkungan manufaktur dan utilitas
• ■Sistem akuisisi dan pencatatan data
• ■Sistem penglihatan mesin dan stasiun kontrol kualitas
• ■Aplikasi kontrol tertanam yang memerlukan antarmuka grafis

Spesifikasi Teknis

Panduan Pemasangan

1. 1 Pastikan dimensi lubang potong panel kabinet kontrol sesuai dengan persyaratan pemasangan IPC. Pastikan tersedia ruang yang memadai untuk ventilasi dan pengaturan jalur kabel.
2. 2 Matikan catu daya utama kabinet dan terapkan prosedur lockout/tagout (LOTO). Pastikan tegangan nol menggunakan multimeter yang telah dikalibrasi.
3. 3 Masukkan Panel PC ke dalam lubang potong dari sisi depan panel. Kencangkan dari sisi belakang menggunakan semua klem pemasangan yang tersedia, dengan mengencangkannya secara merata hingga torsi yang ditentukan untuk memastikan segel yang tepat.
4. 4 Sambungkan konduktor pembumian pelindung (PE) atau pembumian fungsional berimpedansi rendah ke terminal yang ditentukan pada rangka IPC. Hal ini sangat penting untuk keselamatan dan kekebalan terhadap derau.
5. 5 Sambungkan kabel catu daya 24 V DC ke konektor daya IPC dengan memperhatikan polaritas yang benar (+/-). Gunakan konduktor dengan ukuran yang sesuai dan pastikan sambungan terpasang dengan aman.
6. 6 Sambungkan semua kabel jaringan (Ethernet), periferal (USB), dan serial (RS-232) yang diperlukan. Pastikan pelindung kabel diterminasi dengan benar sesuai kebutuhan.
7. 7 Setelah memverifikasi semua sambungan terpasang dengan aman dan alat telah dilepas, lepaskan perangkat LOTO dan aktifkan kembali kabinet. Nyalakan IPC dan konfirmasikan proses boot serta pengoperasian berhasil.
