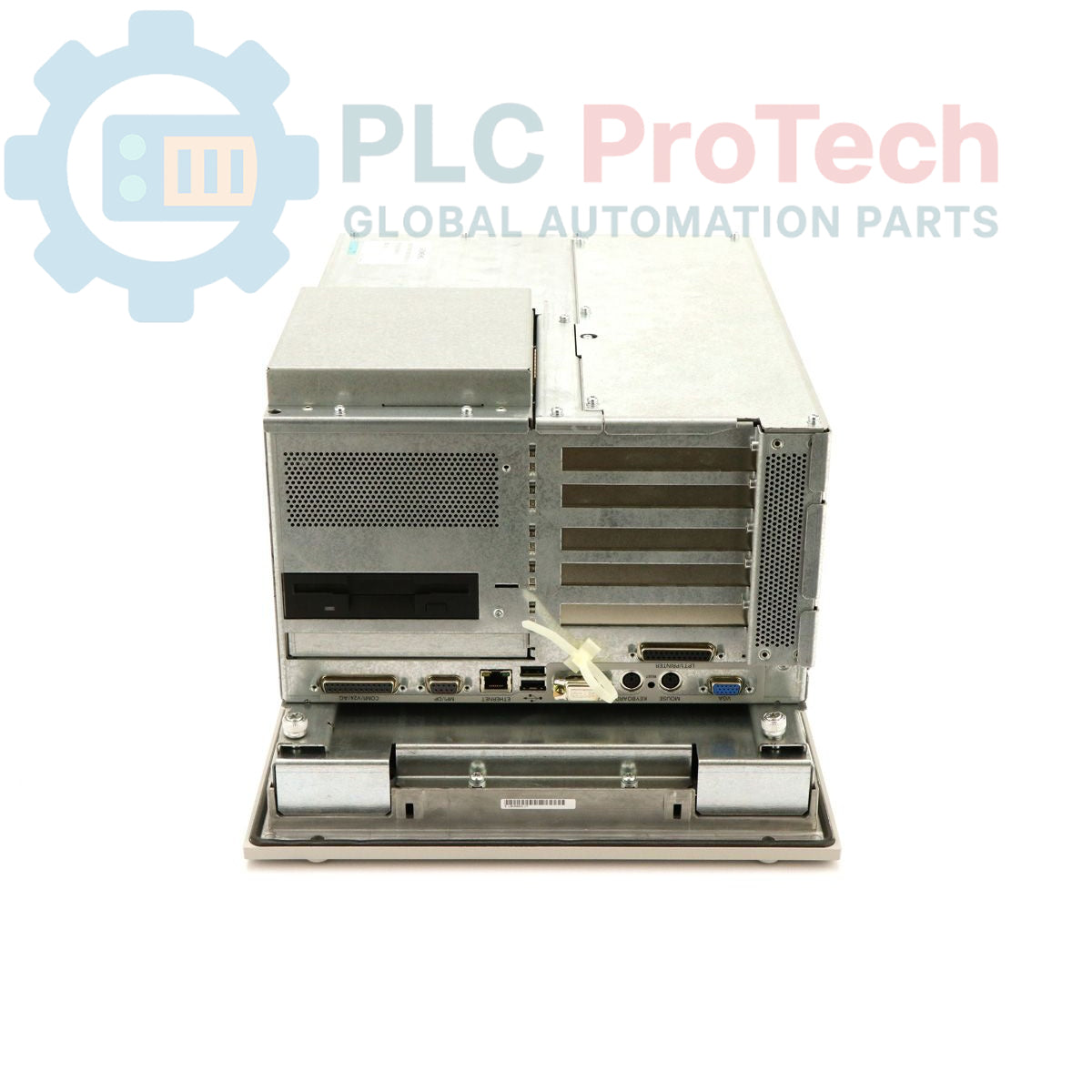

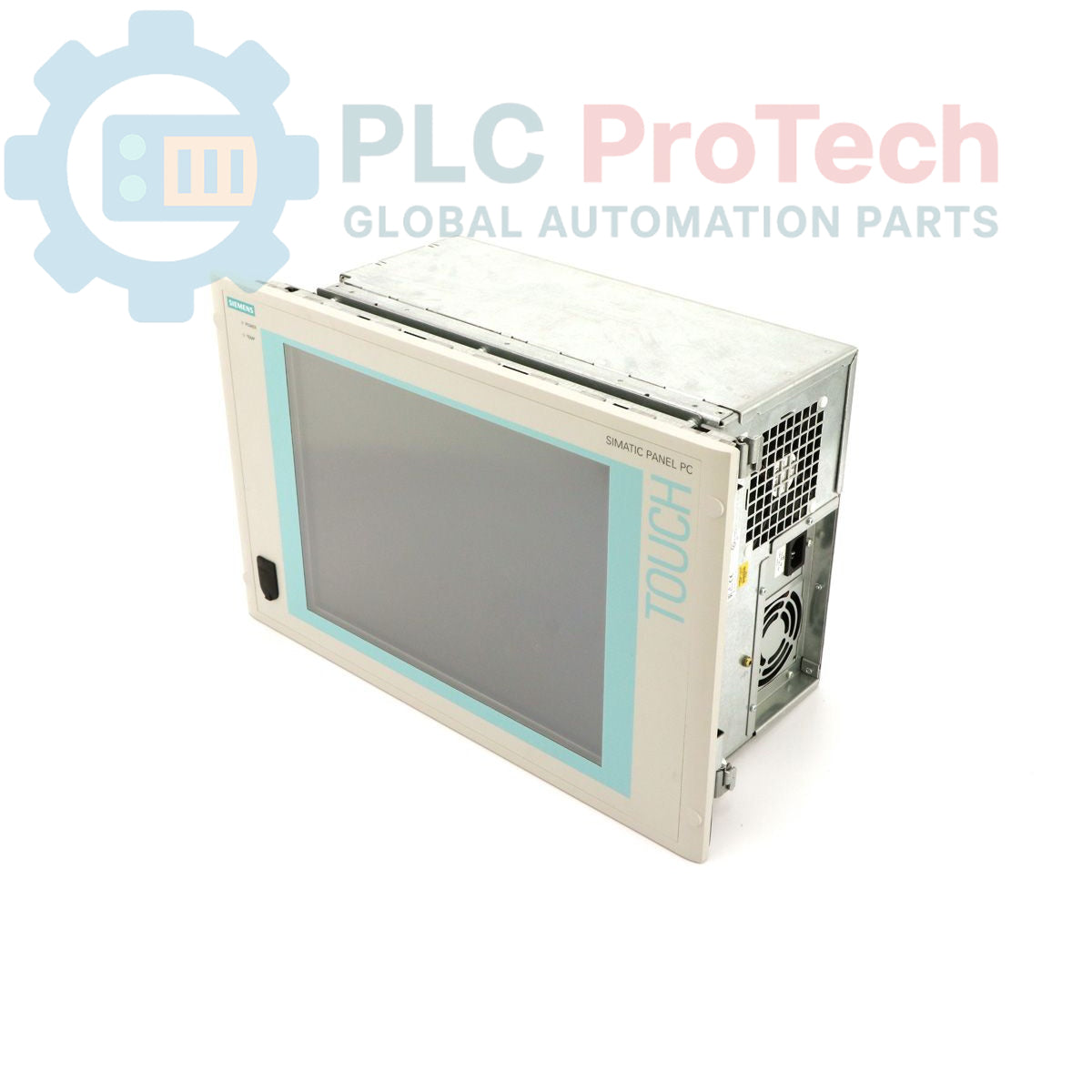

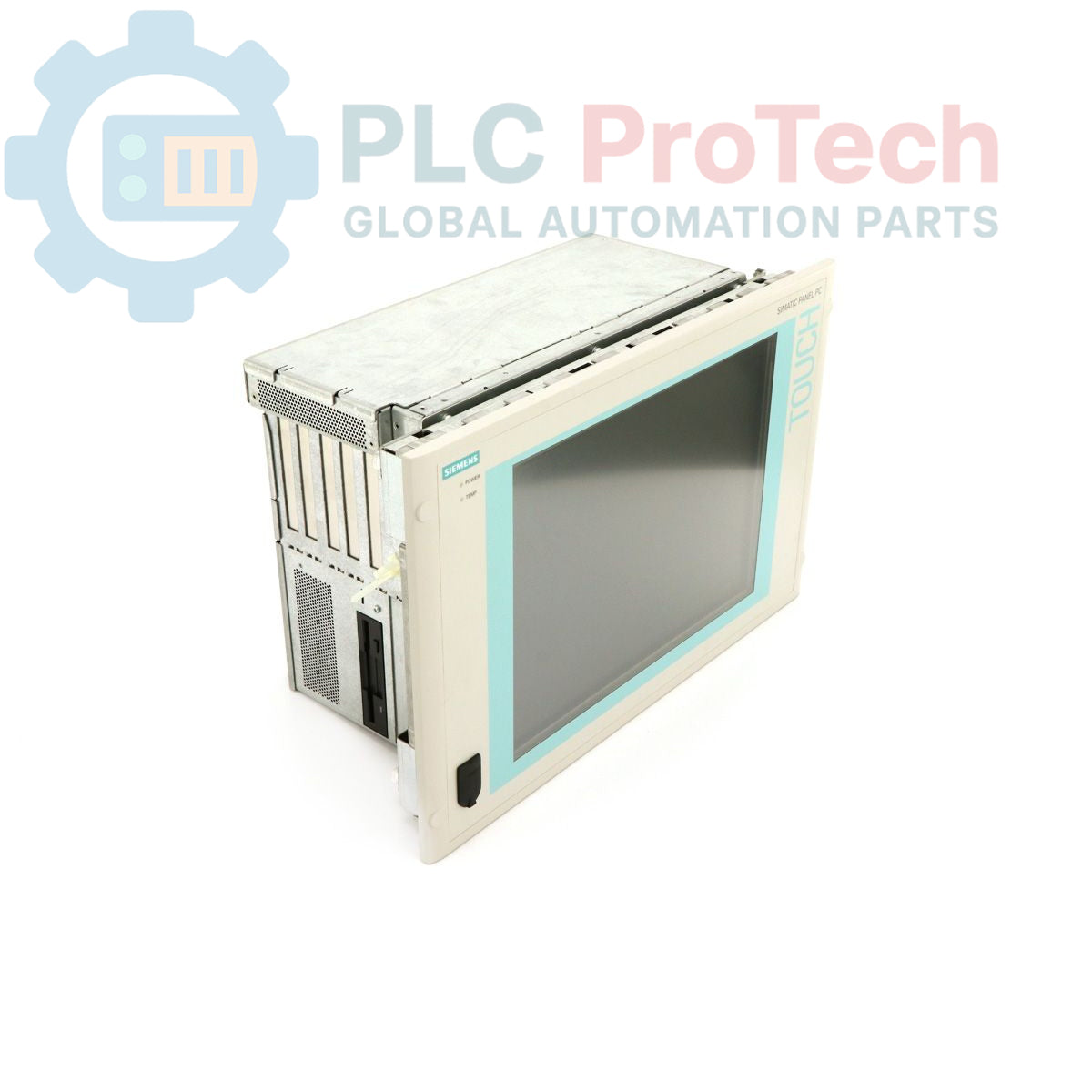

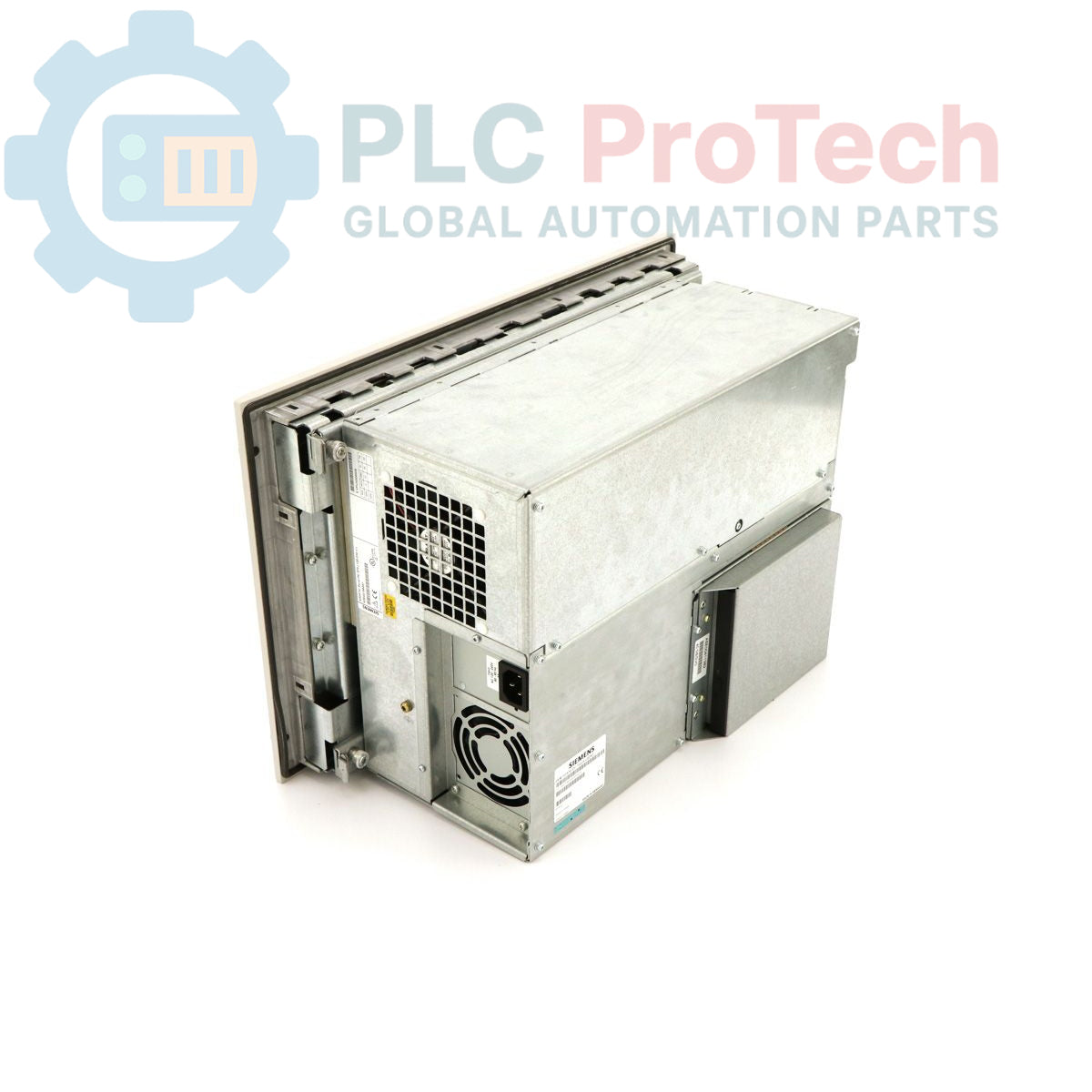

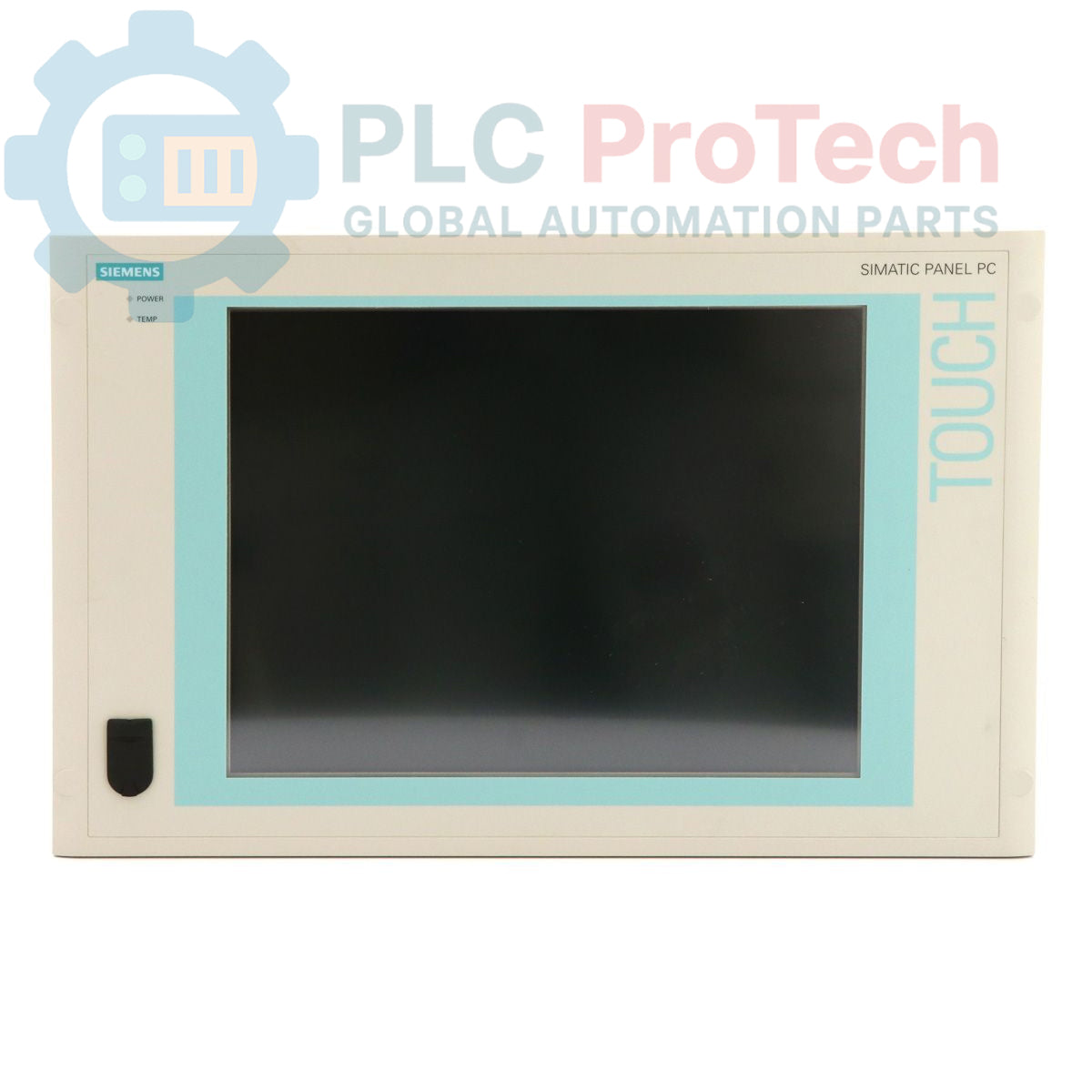

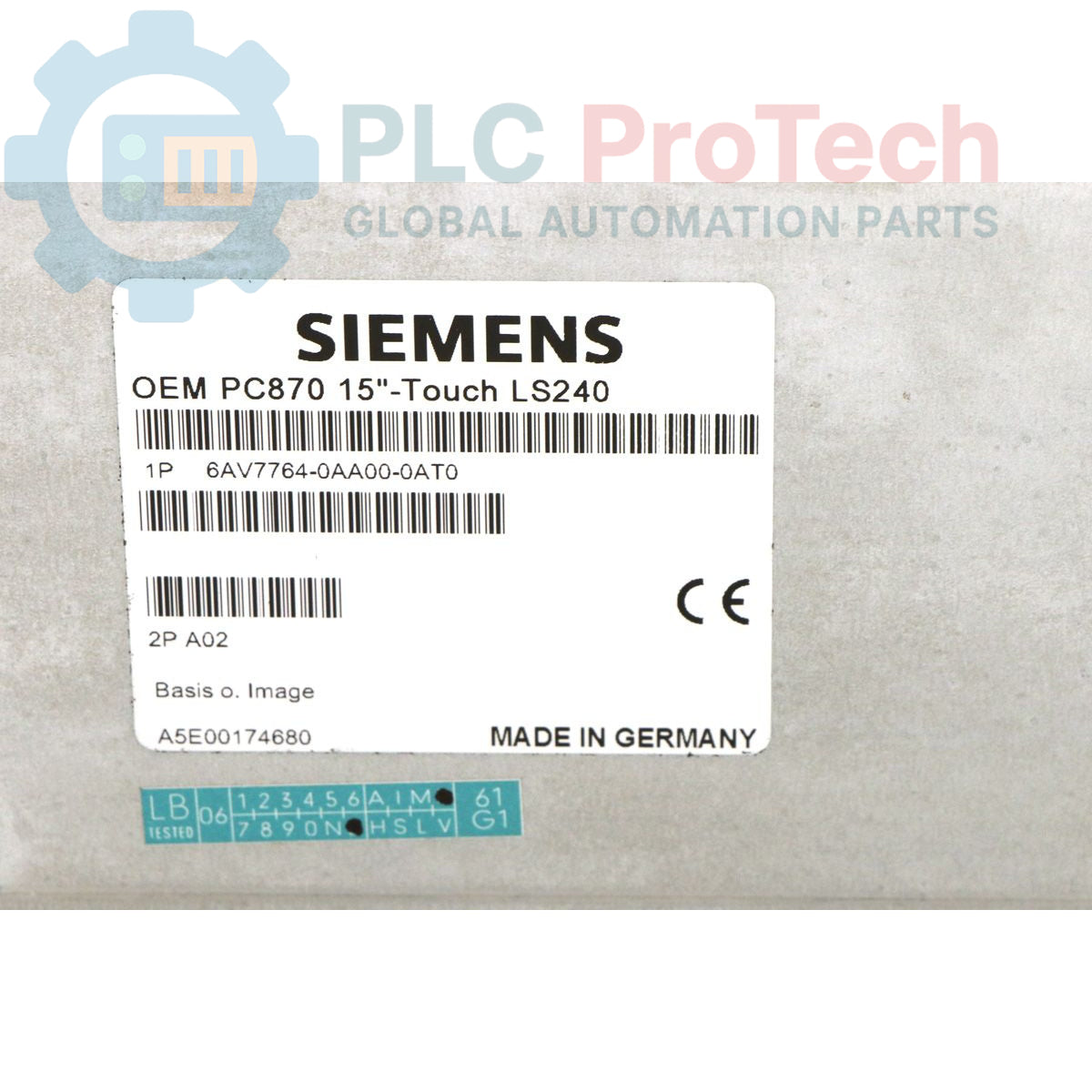

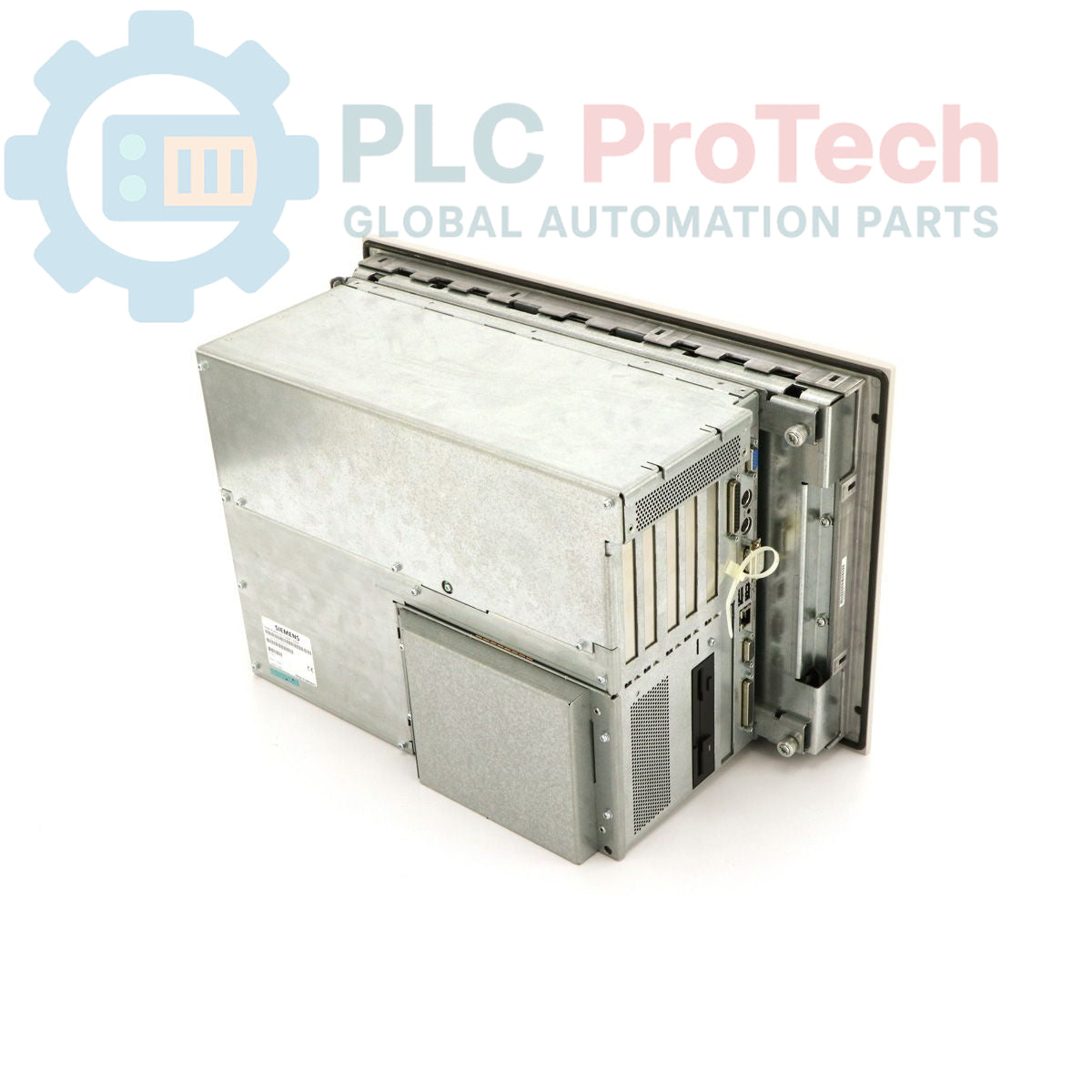

Siemens 6AV7764-0AA00-0AT0 SIMATIC OEM-PC870 Panel Sentuh

Deskripsi

Siemens 6AV7764-0AA00-0AT0 adalah komputer panel sentuh industri OEM-PC870 dari keluarga SIMATIC, dirancang untuk aplikasi kontrol mesin di lingkungan produksi yang menuntut. Unit ini dilengkapi dengan layar sentuh 15 inci, prosesor Pentium III 1,2 GHz, dan 512 MB RAM. Dikirim tanpa sistem operasi atau perangkat lunak aplikasi terpasang, menawarkan platform fleksibel untuk konfigurasi HMI kustom. Sistem ini mencakup hard drive 20,4 GB dan drive floppy LS240 untuk kompatibilitas data lama, serta disiapkan untuk integrasi HMI-FO Link.

Fitur

• Layar sentuh terintegrasi 15 inci
• Prosesor Pentium III dengan kecepatan 1,2 GHz
• 512 MB RAM terpasang
• Hard drive internal 20,4 GB untuk penyimpanan aplikasi dan data
• Drive floppy LS240 terintegrasi untuk dukungan media lama
• Dikirim tanpa sistem operasi untuk penerapan perangkat lunak kustom
• Disiapkan untuk integrasi HMI-FO Link (Serat Optik)

Aplikasi

• Antarmuka Manusia-Mesin (HMI) untuk mesin industri
• Sistem visualisasi dan kontrol proses
• Akuisisi data dan pencatatan di lingkungan pabrik
• Panel kontrol untuk lini produksi dan perakitan
• Integrasi ke sistem otomasi lama yang memerlukan dukungan disket

Spesifikasi Teknis

Pedoman Instalasi

1. 1 Matikan daya kabinet kontrol utama dan verifikasi tidak adanya tegangan menggunakan alat uji yang sesuai sebelum memulai pekerjaan.
2. 2 Siapkan lubang potong panel sesuai dengan spesifikasi mekanis perangkat. Pastikan permukaan pemasangan bersih, rata, dan bebas dari kotoran.
3. 3 Masukkan panel sentuh ke dalam lubang potong dari depan. Kencangkan dari belakang menggunakan semua penjepit pemasangan yang disediakan, kencangkan secara merata sesuai torsi yang direkomendasikan pabrikan untuk memastikan segel yang tepat.
4. 4 Sambungkan kabel pasokan daya utama ke terminal yang ditentukan. Gunakan konduktor dengan ukuran yang sesuai dan pastikan polaritas benar.
5. 5 Buat sambungan tanah pelindung (PE) impedansi rendah ke baut ground rangka. Ini penting untuk keselamatan operator dan kekebalan terhadap gangguan.
6. 6 Sambungkan semua kabel komunikasi yang diperlukan (misalnya, Ethernet, serial, HMI-FO Link) dan perangkat periferal apa pun. Pastikan praktik pelindung kabel dan grounding yang tepat diikuti.
7. 7 Setelah pemeriksaan akhir semua sambungan, tutup pintu kabinet, lepaskan perangkat LOTO, dan nyalakan kembali sistem untuk instalasi perangkat lunak dan komisioning.
