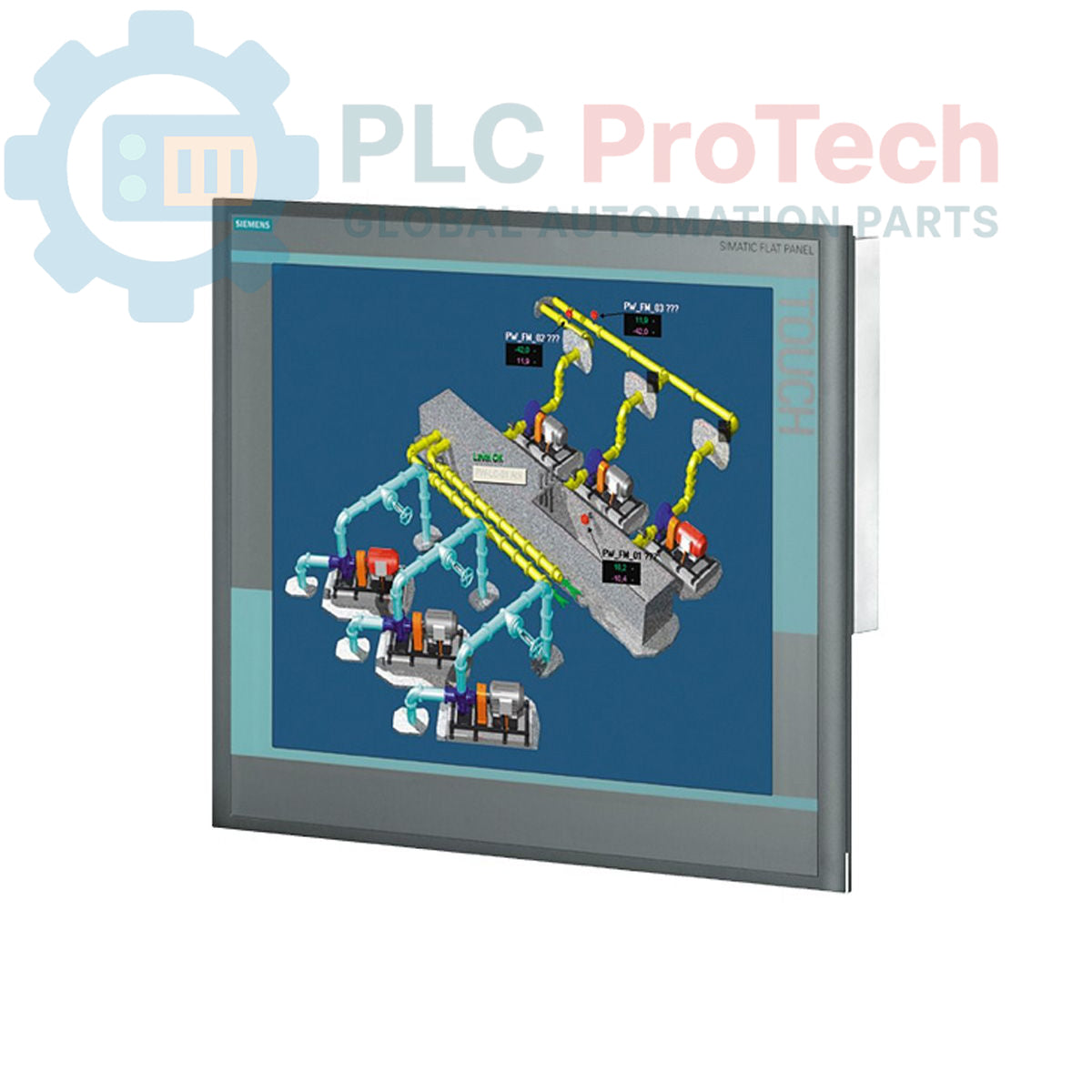

Siemens 6AV7861-3AA00-2AA0 Panel Datar SIMATIC FP

Deskripsi

Siemens 6AV7861-3AA00-2AA0 adalah SIMATIC Flat Panel 19, dirancang untuk visualisasi industri dan aplikasi antarmuka manusia-mesin (HMI). Unit ini memiliki layar TFT 19 inci dengan resolusi 1280 x 1024 piksel, memberikan kemampuan tampilan yang jelas untuk lingkungan otomasi. Beroperasi dengan catu daya 24 V DC dan menawarkan konektivitas serbaguna melalui antarmuka VGA dan DVI-D. Panel ini dilengkapi dengan kabel VGA sepanjang 1,8 meter, memudahkan integrasi langsung ke sistem yang ada.

Fitur

• Layar TFT 19 inci
• Resolusi 1280 x 1024 piksel
• Persyaratan catu daya 24 V DC
• Dukungan antarmuka VGA dan DVI-D
• Termasuk kabel VGA 1,8 m

Aplikasi

Siemens SIMATIC FP Flat Panel cocok untuk berbagai aplikasi industri yang memerlukan visualisasi yang kuat dan andal, termasuk:

• Panel operasi dan kontrol mesin
• Pemantauan proses dan tampilan data
• Visualisasi PC industri (IPC)
• Sistem pengendalian pengawasan dan akuisisi data (SCADA)
• Tugas antarmuka manusia-mesin (HMI) umum dalam manufaktur dan otomasi

Spesifikasi Teknis

Pedoman Instalasi

1. Keselamatan Utama: Pastikan semua daya ke area instalasi dimatikan sebelum memulai pekerjaan. Verifikasi dengan prosedur penguncian/tagout yang sesuai.
2. Pemasangan: Pasang panel datar dengan aman di dalam kotak atau lubang panel yang ditentukan. Pastikan ruang ventilasi yang cukup di sekitar unit untuk mencegah panas berlebih.
3. Koneksi Daya: Sambungkan catu daya 24 V DC ke terminal yang sesuai, perhatikan polaritas yang benar. Gunakan kabel terlindung jika ditentukan oleh persyaratan sistem untuk meminimalkan gangguan listrik.
4. Koneksi Video: Sambungkan sumber video (misalnya, PC industri) ke panel datar menggunakan antarmuka VGA atau DVI-D. Gunakan kabel VGA 1,8 m yang disertakan atau kabel DVI-D yang sesuai.
5. Manajemen Kabel: Rutekan semua kabel untuk mencegah ketegangan, tikungan tajam, atau gangguan dengan peralatan lain. Amankan kabel dengan tali atau klip.
6. Pembumian: Pastikan pembumian panel dan peralatan terkait sesuai dengan kode listrik lokal dan rekomendasi pabrikan untuk meningkatkan keselamatan dan mengurangi gangguan.
7. Hidupkan: Setelah semua koneksi diverifikasi, nyalakan kembali sistem dan uji fungsi tampilan.
