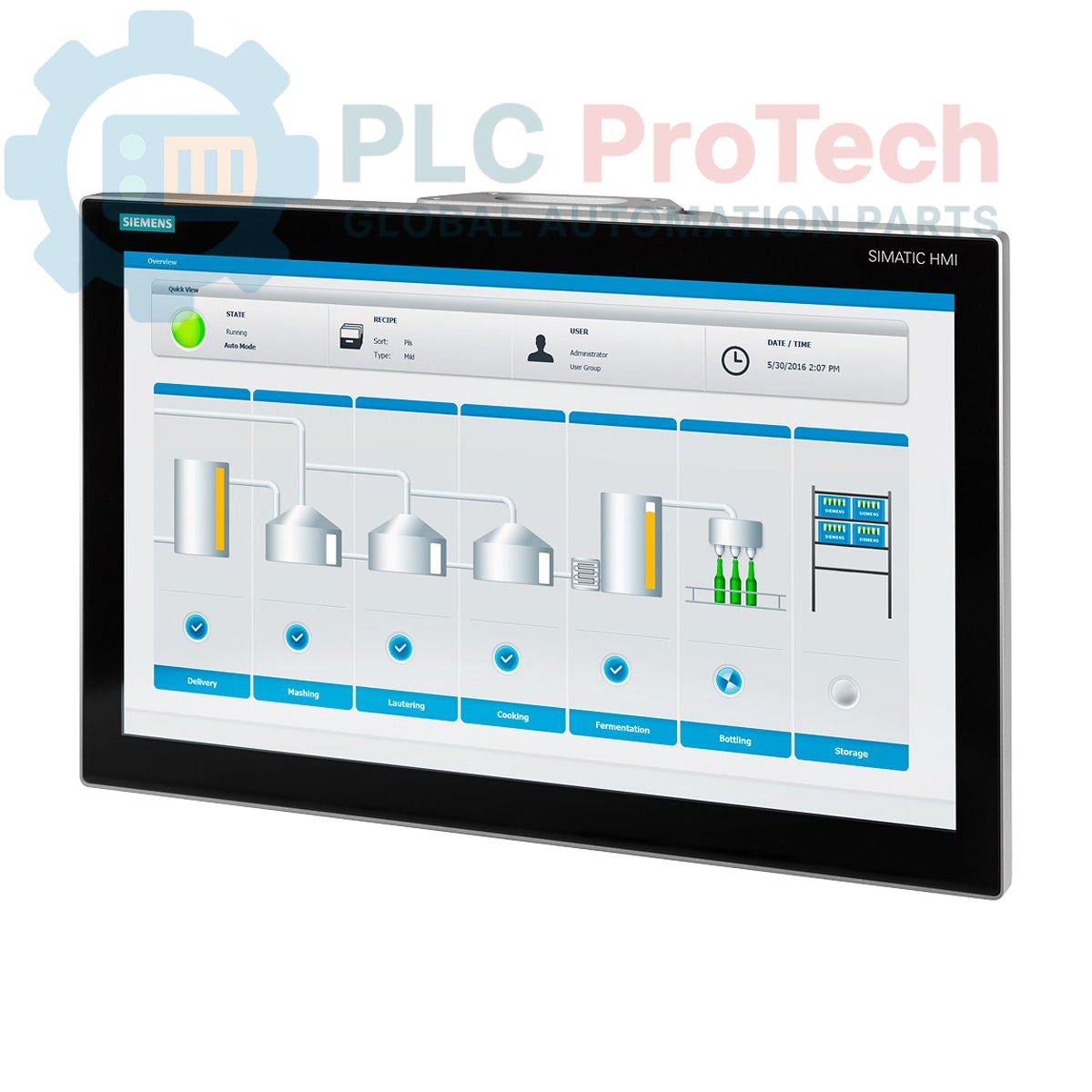

Siemens 6AV7863-4MB10-0AA0 SIMATIC IFP2200 Layar Panel Datar

Deskripsi

6AV7863-4MB10-0AA0 dari Siemens adalah Layar Panel Datar SIMATIC IFP2200 yang dilengkapi layar multisentuh 22 inci dengan rasio aspek 16:9 dan resolusi Full HD (1920 x 1080 piksel). Dirancang untuk lingkungan pengendalian industri, versi extended ini mendukung pemasangan hingga 30 meter dari unit pengoperasian, sehingga memberikan fleksibilitas dalam tata letak pabrik.

SIMATIC IFP2200 mendukung kebutuhan daya yang serbaguna, dengan pengoperasian menggunakan catu daya 24 V DC maupun 100-240 V AC. Produk ini dilengkapi antarmuka DisplayPort dan DVI, serta disertai kabel DVI/USB sepanjang 1,8 meter untuk integrasi yang mudah. Kemampuan multisentuhnya memastikan pengoperasian intuitif, bahkan saat pengguna mengenakan sarung tangan, sehingga cocok untuk aplikasi industri yang menuntut visualisasi yang jelas dan kinerja yang andal.

Fitur

• Layar Multisentuh 22 inci
• Resolusi Full HD (1920 x 1080 piksel)
• Rasio Aspek 16:9
• Dukungan Pemasangan hingga 30 m
• Kemampuan Catu Daya Ganda (24 V DC / 100-240 V AC)
• Antarmuka DisplayPort dan DVI terintegrasi
• Termasuk kabel DVI/USB sepanjang 1,8 m

Aplikasi

Layar Panel Datar Siemens SIMATIC IFP2200 cocok untuk berbagai aplikasi industri, termasuk:

• Antarmuka Manusia-Mesin (HMI) untuk pengendalian dan pemantauan mesin
• Visualisasi proses dalam sistem manufaktur dan otomasi
• Layar ruang kontrol untuk gambaran umum operasional
• Integrasi ke lini produksi yang sudah ada dan memerlukan solusi layar yang tangguh
• Lingkungan yang memerlukan pengoperasian intuitif dan ramah sarung tangan

Spesifikasi Teknis

Sambungan / Antarmuka

Layar Panel Datar Siemens 6AV7863-4MB10-0AA0 dilengkapi dengan antarmuka berikut untuk konektivitas:

• DisplayPort
• Antarmuka DVI
• USB (melalui kabel DVI/USB untuk fungsi sentuh)

Panduan Pemasangan

1. Pemutusan Energi: Sebelum memulai pemasangan, pastikan seluruh daya ke sistem dan panel datar telah diputus serta diamankan dari penyalaan kembali secara tidak sengaja.
2. Pemasangan: Pasang panel datar dengan kuat pada potongan panel atau lokasi pemasangan yang ditentukan, dan pastikan ventilasi yang memadai sesuai kebutuhan desain sistem.
3. Sambungan Daya: Hubungkan catu daya yang sesuai (24 V DC atau 100-240 V AC) ke terminal masukan daya panel. Pastikan polaritas yang benar untuk sambungan DC.
4. Sambungan Video dan USB: Hubungkan antarmuka DisplayPort atau DVI dari unit pengoperasian ke panel datar. Gunakan kabel DVI/USB sepanjang 1,8 meter yang disediakan untuk menyediakan video (jika DVI digunakan) dan fungsi sentuh (melalui USB).
5. Perutean Kabel: Rutekan semua kabel untuk mencegah tarikan, gangguan, dan kerusakan. Pastikan kabel terpasang dengan aman serta tidak menghalangi akses atau ventilasi.
6. Pemasangan Diperpanjang: Saat memanfaatkan kemampuan versi diperpanjang, pastikan panjang kabel antara unit pengoperasian dan panel datar tidak melebihi 30 meter untuk menjaga integritas sinyal.
7. Pentautan: Pastikan panel datar dan seluruh sistem ditanahkan dengan benar sesuai kode kelistrikan setempat dan rekomendasi produsen untuk mencegah bahaya listrik serta memastikan pengoperasian yang stabil.
