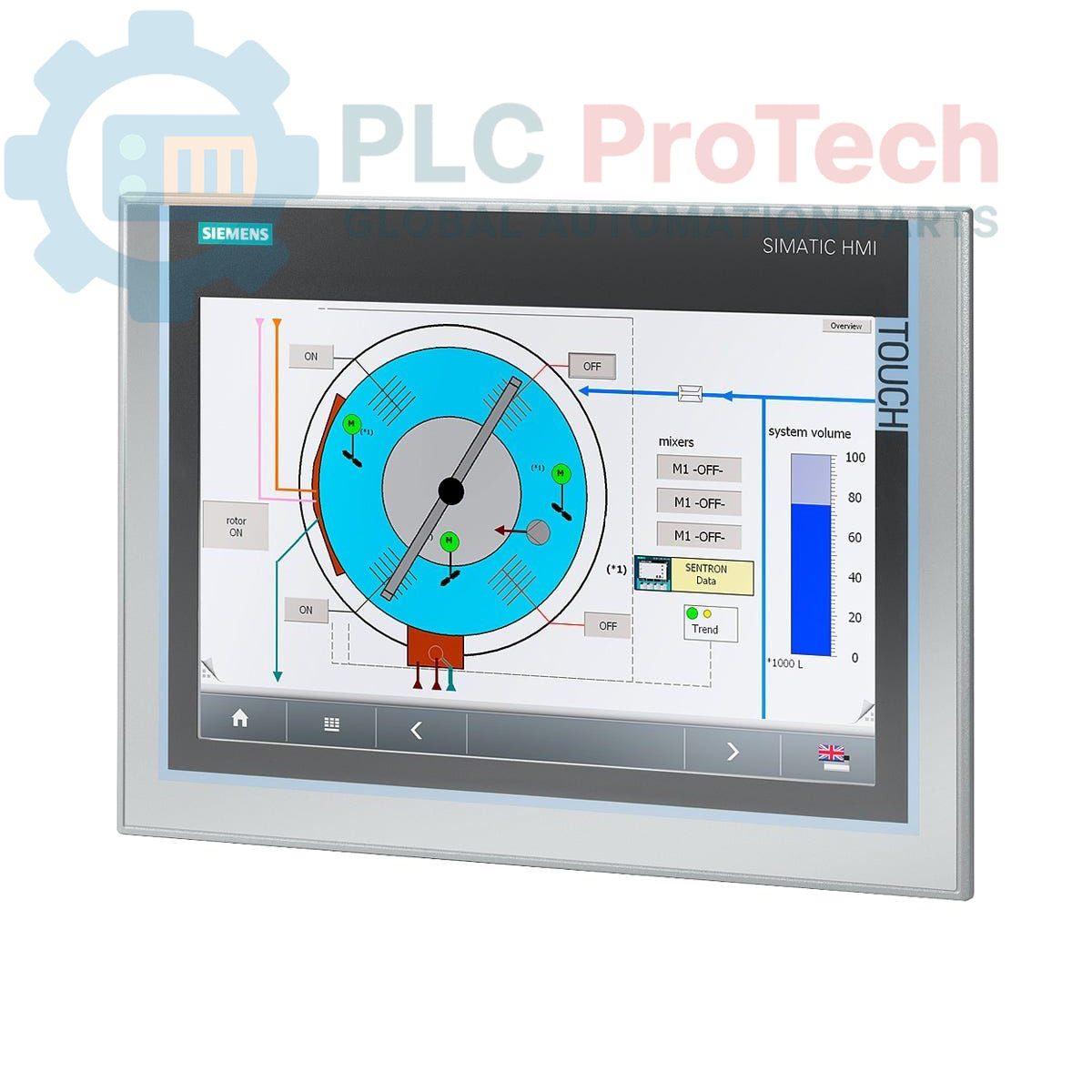

Siemens 6AV7881-3AE00-6DA0 SIMATIC IPC277D Nanopanel PC

Deskripsi

Siemens 6AV7881-3AE00-6DA0 ini adalah SIMATIC IPC277D Nanopanel PC yang dirancang untuk tugas visualisasi dan kontrol tertanam di tingkat mesin. Perangkat ini dilengkapi layar TFT layar sentuh 12 inci dan ditenagai oleh prosesor Intel ATOM E660 (1,3 GHz) dengan RAM 2 GB. Untuk penyimpanan, unit ini dilengkapi Solid-State Drive 240 GB (SATA) serta slot CompactFlash untuk ekspansi tambahan. Konektivitas disediakan melalui dua port Ethernet Gigabit, tiga port USB 2.0 berarus tinggi, dan antarmuka serial. Sistem ini menggunakan catu daya 24 V DC dan dilengkapi Windows Embedded Standard 7 SP1 yang telah diinstal sebelumnya.

Fitur

• Layar sentuh TFT 12 inci untuk antarmuka operator
• Prosesor Intel ATOM E660 1,3 GHz
• RAM terintegrasi 2 GB
• Solid-State Drive (SSD) SATA 240 GB untuk pengoperasian yang andal dan waktu boot cepat
• Dua port Ethernet 10/100/1000 Mbps untuk integrasi jaringan
• Tiga port USB 2.0 berarus tinggi dan satu port serial (COM1)
• Slot kartu CompactFlash terintegrasi
• Beroperasi dengan catu daya industri standar 24 V DC
• Telah diinstal sebelumnya dengan Windows Embedded Standard 7 SP1 (WES 7 SP1)

Aplikasi

• Antarmuka Manusia-Mesin (HMI) tingkat mesin
• Sistem akuisisi dan pencatatan data
• Visualisasi dan kontrol proses dalam manufaktur
• Stasiun operator ruang kontrol yang ringkas
• Terminal Manufacturing Execution System (MES)

Spesifikasi Teknis

Panduan Pemasangan

1. 1 Potongan Panel dan Pemasangan: Siapkan potongan enklosur sesuai gambar mekanis perangkat. Pastikan permukaan pemasangan bersih, rata, dan kokoh. Masukkan Panel PC ke dalam potongan dan kencangkan secara merata menggunakan semua klem pemasangan yang disediakan untuk mempertahankan tingkat perlindungan IP yang ditentukan. Jangan mengencangkan secara berlebihan.
2. 2 Sambungan Pembumian Protektif (PE): Sambungkan terminal pembumian sasis ke bus pembumian protektif utama pada enklosur menggunakan konduktor berimpedansi rendah. Hal ini sangat penting untuk keselamatan personel dan kekebalan terhadap derau.
3. 3 Pengkabelan Catu Daya: Sambungkan sumber daya 24 V DC yang stabil dan teregulasi ke terminal input daya yang ditentukan. Verifikasi polaritas yang benar (+/-) sebelum menyalakan daya. Gunakan konduktor dengan ukuran yang sesuai dan pastikan catu daya terlindungi secara memadai dari arus berlebih.
4. 4 Sambungan Antarmuka: Sambungkan kabel Ethernet, USB, dan serial sesuai kebutuhan. Rutekan kabel komunikasi secara terpisah dari kabel daya bertegangan tinggi untuk meminimalkan interferensi elektromagnetik (EMI). Gunakan kabel berpelindung untuk semua komunikasi data jika ditentukan.
5. 5 Pengaktifan Sistem: Setelah memverifikasi semua sambungan, lepaskan perangkat LOTO dan nyalakan daya. Amati urutan boot untuk memastikan sistem operasi dimuat dengan benar. Lanjutkan dengan konfigurasi perangkat lunak khusus aplikasi.
