Siemens 6AV7882-0DA40-2BA0 SIMATIC IPC277E PC Nanopanel

Deskripsi

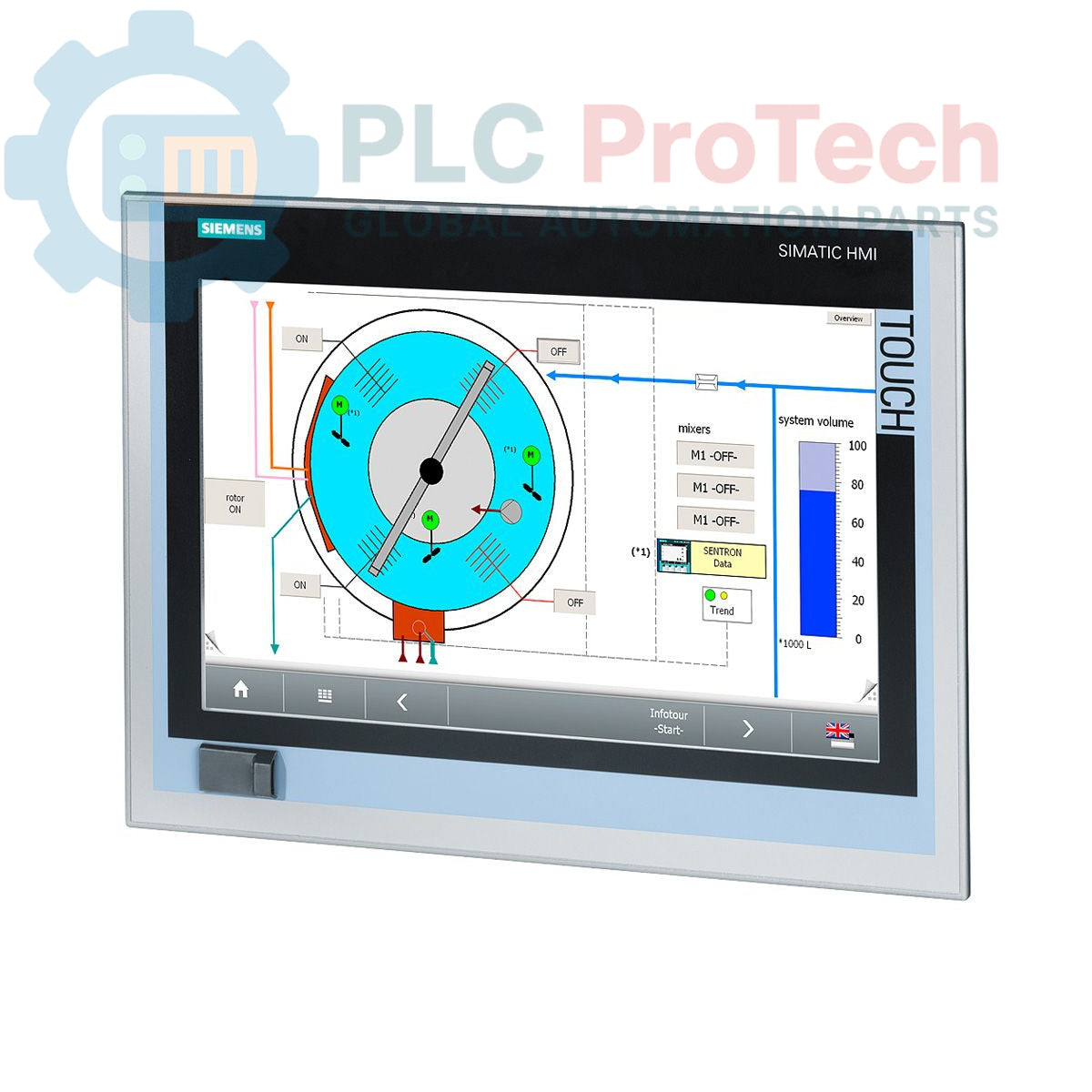

Ini adalah Siemens 6AV7882-0DA40-2BA0 SIMATIC IPC277E, PC Nanopanel tangguh yang dirancang untuk tugas antarmuka manusia-mesin (HMI) industri dan kontrol tertanam. Perangkat ini dilengkapi layar sentuh TFT 15 inci, Solid-State Drive (SSD) 80 GB terintegrasi, serta ditenagai prosesor Intel Celeron N2807 dengan RAM 2 GB. Konektivitas tersedia melalui dua port Ethernet Gigabit, beberapa antarmuka USB termasuk USB 3.0, DisplayPort untuk monitor eksternal, dan port serial. Unit ini beroperasi dengan catu daya nominal 24 V DC dan telah terinstal Windows Embedded Standard 7E SP1 (64-bit), siap digunakan di lingkungan pabrik yang menuntut. Harap diperhatikan bahwa konfigurasi ini disediakan tanpa perangkat lunak SIMATIC tambahan.

Fitur

• ■Layar sentuh TFT 15 inci untuk interaksi operator.
• ■Prosesor dual-core Intel Celeron N2807.
• ■RAM 2 GB dengan NVRAM terintegrasi untuk mempertahankan data.
• ■Solid-State Drive (SSD) 80 GB untuk proses boot dan pengoperasian yang cepat.
• ■Windows Embedded Standard 7E SP1 (64-bit, bahasa Inggris) telah terinstal sebelumnya.
• ■Dua port Ethernet 10/100/1000 Mbps untuk redundansi atau pemisahan jaringan.
• ■I/O lengkap termasuk USB 3.0, USB 2.0, DisplayPort, dan satu port serial (COM1).
• ■Slot kartu CFast terintegrasi untuk perluasan penyimpanan.
• ■Port USB yang dapat diakses dari depan untuk transfer data dan koneksi periferal yang praktis.

Aplikasi

• ■Visualisasi dan kontrol Antarmuka Manusia-Mesin (HMI).
• ■Sistem pemantauan proses dan akuisisi data.
• ■Panel kontrol tingkat mesin dalam manufaktur.
• ■Otomasi lantai produksi dan pencatatan data.

Spesifikasi Teknis

Panduan Pemasangan

1. 1 Mematikan Energi Peralatan: Sebelum pemasangan, putuskan sepenuhnya dan lakukan lockout terhadap semua sumber daya ke kabinet atau panel kontrol tempat PC akan dipasang. Pastikan tidak ada tegangan.
2. 2 Menyiapkan Lubang Potong Panel: Pastikan lubang potong pemasangan pada enclosure memenuhi persyaratan dimensi untuk sasis IPC277E. Hilangkan gerigi pada semua tepi tajam untuk mencegah kerusakan kabel dan memastikan seal yang tepat.
3. 3 Memasang Unit: Masukkan Panel PC ke dalam lubang potong dari sisi depan. Kencangkan dari sisi belakang menggunakan penjepit pemasangan yang disediakan, lalu kencangkan secara merata sesuai torsi yang ditentukan produsen untuk memastikan seal yang tepat dan pemasangan yang kokoh.
4. 4 Menyambungkan Daya: Sambungkan catu daya 24 V DC ke terminal daya yang ditentukan. Perhatikan polaritas (+/-) dengan cermat. Gunakan konduktor dengan ukuran yang sesuai dan pastikan sambungannya aman.
5. 5 Membuat Sambungan Pentanahan: Sambungkan sasis ke busbar protective earth (PE) pada panel kontrol menggunakan konduktor pentanahan berimpedansi rendah. Hal ini sangat penting untuk keselamatan dan imunitas terhadap derau.
6. 6 Menyambungkan Periferal: Sambungkan kabel Ethernet, perangkat USB, monitor DisplayPort, dan perangkat serial apa pun sesuai kebutuhan aplikasi. Pastikan semua kabel dirutekan dan diamankan dengan benar untuk mencegah ketegangan.
7. 7 Pemeriksaan Akhir dan Menyalakan Daya: Setelah semua koneksi dibuat dan diverifikasi, tutup pintu kabinet kontrol. Sambungkan kembali catu daya utama dan nyalakan Panel PC. Pastikan sistem operasi melakukan boot dengan benar.
