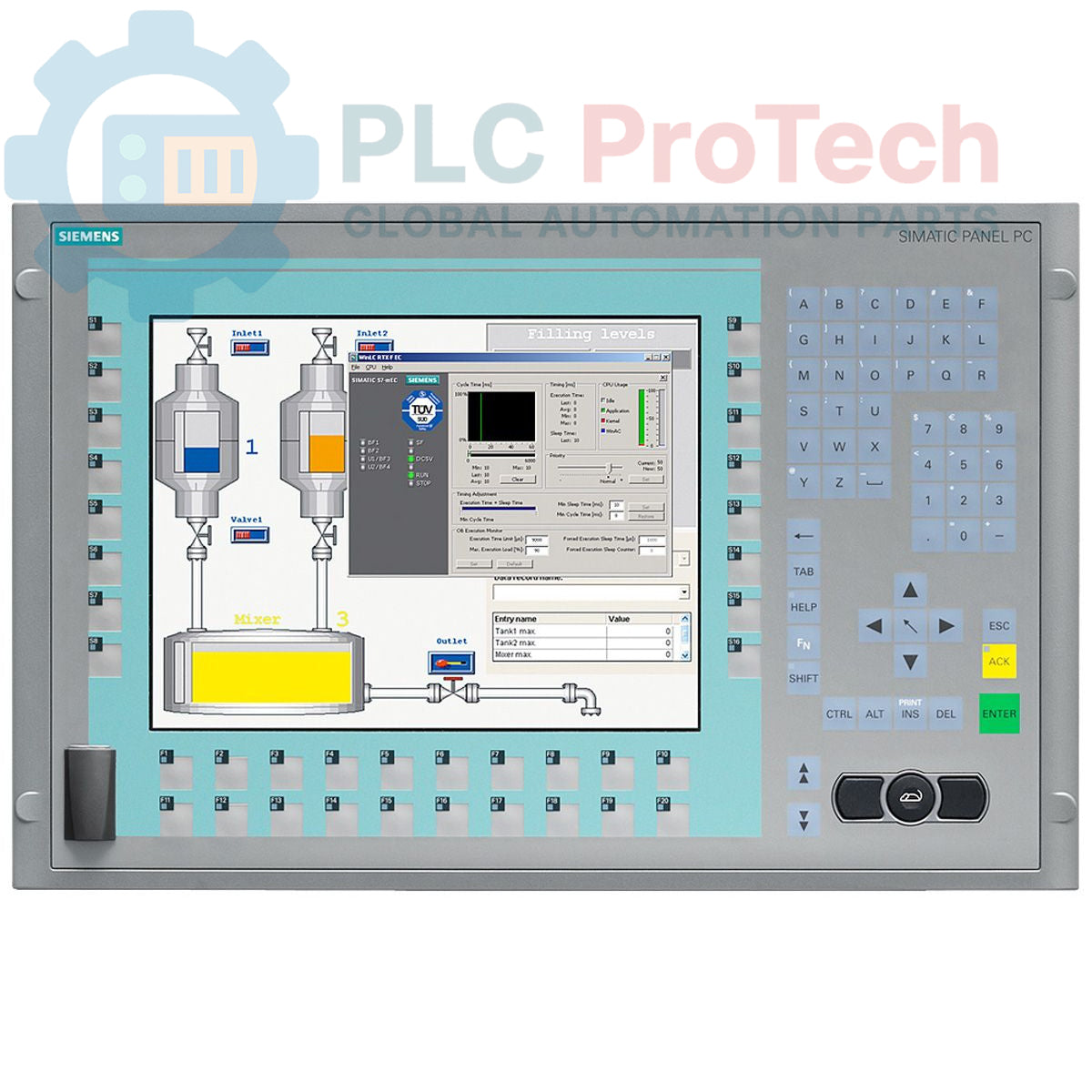

Siemens 6AV7884-1AH10-3BB0 SIMATIC HMI IPC 477C PC Industri

Deskripsi

Siemens 6AV7884-1AH10-3BB0 adalah PC Industri SIMATIC HMI IPC 477C yang dirancang untuk tugas visualisasi dan kontrol di lingkungan industri. Paket opsional ini mencakup Key Display 12 inci dengan resolusi 800 x 600, sehingga cocok untuk aplikasi antarmuka operator. Perangkat ini dilengkapi prosesor Core 2 Duo 1,2 GHz, RAM DDR3 1 GB, dan kartu CF 4 GB dengan Windows Embedded Standard 2009 yang telah terinstal sebelumnya. Unit ini dilengkapi perangkat lunak WinCC flexible 2008/WinAC dan WinAC RTX, yang menyediakan solusi lengkap untuk otomasi. Opsi konektivitas mencakup PROFINET (IE) dengan dua port 1 Gbit, PROFIBUS DP 12, dan beberapa port USB (empat di bagian belakang, satu di bagian depan) untuk integrasi periferal.

Fitur

• Platform SIMATIC HMI IPC 477C
• Layar Key Display 12 inci dengan resolusi 800 x 600
• Prosesor Core 2 Duo 1,2 GHz
• RAM DDR3 1 GB
• Kartu CF 4 GB (slot CF kedua tidak dilengkapi)
• Windows Embedded Standard 2009 telah terinstal sebelumnya
• WinCC flexible 2008/WinAC dan WinAC RTX telah terinstal sebelumnya
• PROFINET (IE) terintegrasi dengan 2 port 1 Gbit
• Antarmuka PROFIBUS DP 12 terintegrasi
• 5 port USB (4 di belakang, 1 di depan)

Aplikasi

Siemens 6AV7884-1AH10-3BB0 cocok untuk berbagai aplikasi industri yang memerlukan kemampuan visualisasi, pemrosesan data, dan kontrol yang andal, termasuk:

• Pengoperasian dan pemantauan mesin
• Kontrol dan pengawasan proses
• Akuisisi dan pencatatan data
• Otomasi pabrik dan sistem eksekusi manufaktur (MES)
• Otomasi gedung dan manajemen infrastruktur
• Sistem kontrol terdistribusi (DCS) dan sistem kendali serta akuisisi data pengawasan (SCADA)

Spesifikasi Teknis

Koneksi / Antarmuka

• PROFINET (IE): Dua port Ethernet 1 Gbit untuk komunikasi Ethernet industri.
• PROFIBUS DP 12: Antarmuka untuk integrasi jaringan PROFIBUS DP.
• Port USB: Total lima port USB (empat di bagian belakang, satu di bagian depan) untuk menyambungkan periferal seperti keyboard, mouse, atau penyimpanan eksternal.

Panduan Pemasangan

1. Putuskan Daya Sistem: Pastikan seluruh daya ke area instalasi telah diputus dan diamankan sebelum memulai pemasangan.
2. Pemasangan: Pasang Panel PC dengan aman ke dalam bukaan panel yang telah disiapkan. Pastikan penyegelan yang tepat untuk mempertahankan peringkat IP panel depan yang ditentukan.
3. Sambungan Daya: Sambungkan PC industri ke catu daya yang stabil dan telah difilter sesuai dengan persyaratan tegangan yang ditentukan. Pastikan pentanahan yang benar.
4. Pentanahan: Sambungkan terminal arde pelindung (PE) Panel PC ke arde pelindung sistem untuk memastikan keselamatan dan meminimalkan interferensi elektromagnetik.
5. Pengkabelan Komunikasi: Sambungkan kabel PROFINET dan PROFIBUS DP sesuai dengan topologi jaringan dan persyaratan pelindung. Gunakan kabel kelas industri yang sesuai.
6. Periferal USB: Sambungkan periferal USB yang diperlukan ke port USB depan atau belakang yang tersedia.
7. Pertimbangan Lingkungan: Pastikan lingkungan pengoperasian memenuhi spesifikasi suhu, kelembapan, dan getaran yang ditetapkan untuk memastikan pengoperasian jangka panjang yang andal.
8. Nyalakan: Setelah semua koneksi diverifikasi, alirkan kembali daya ke sistem dan nyalakan Panel PC.
