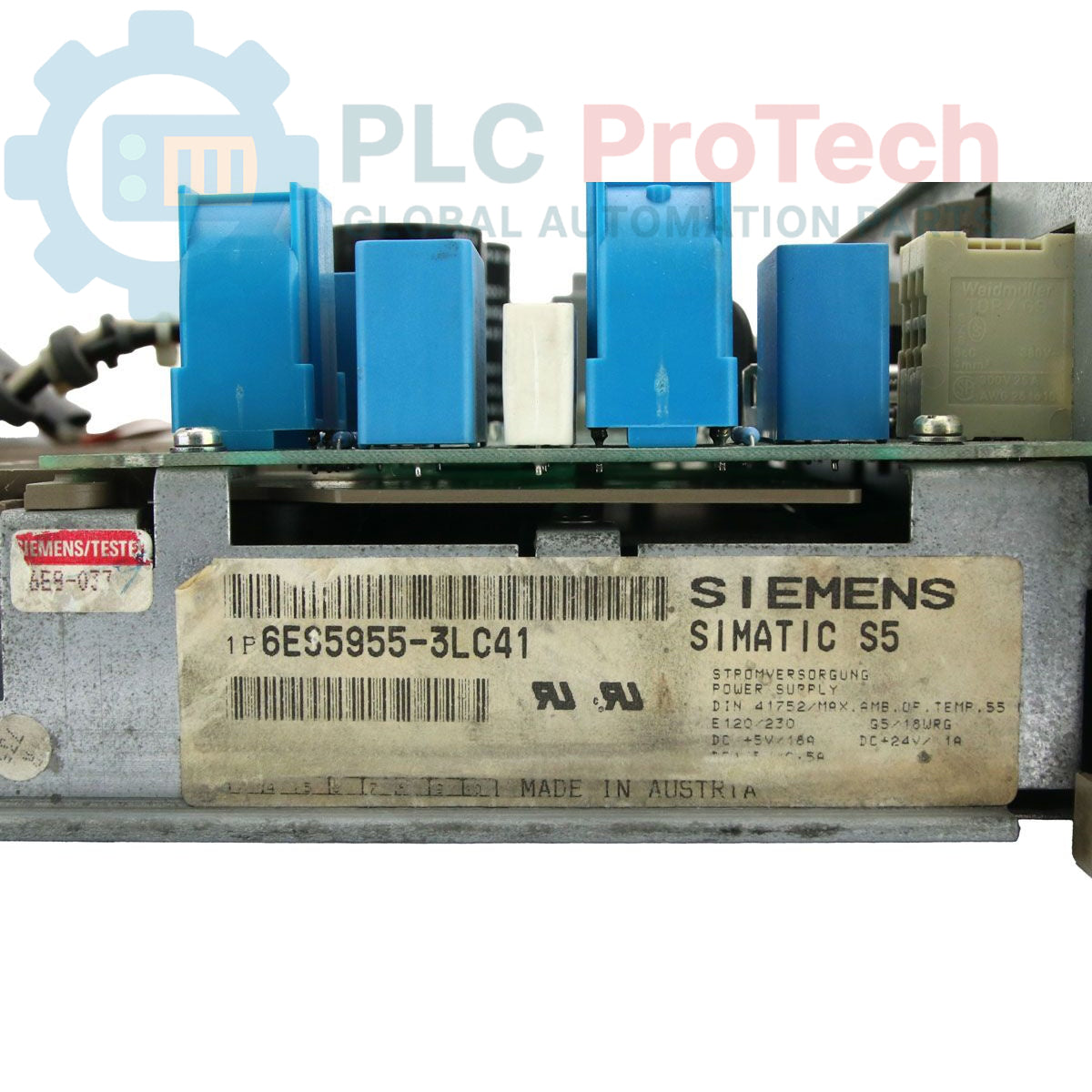

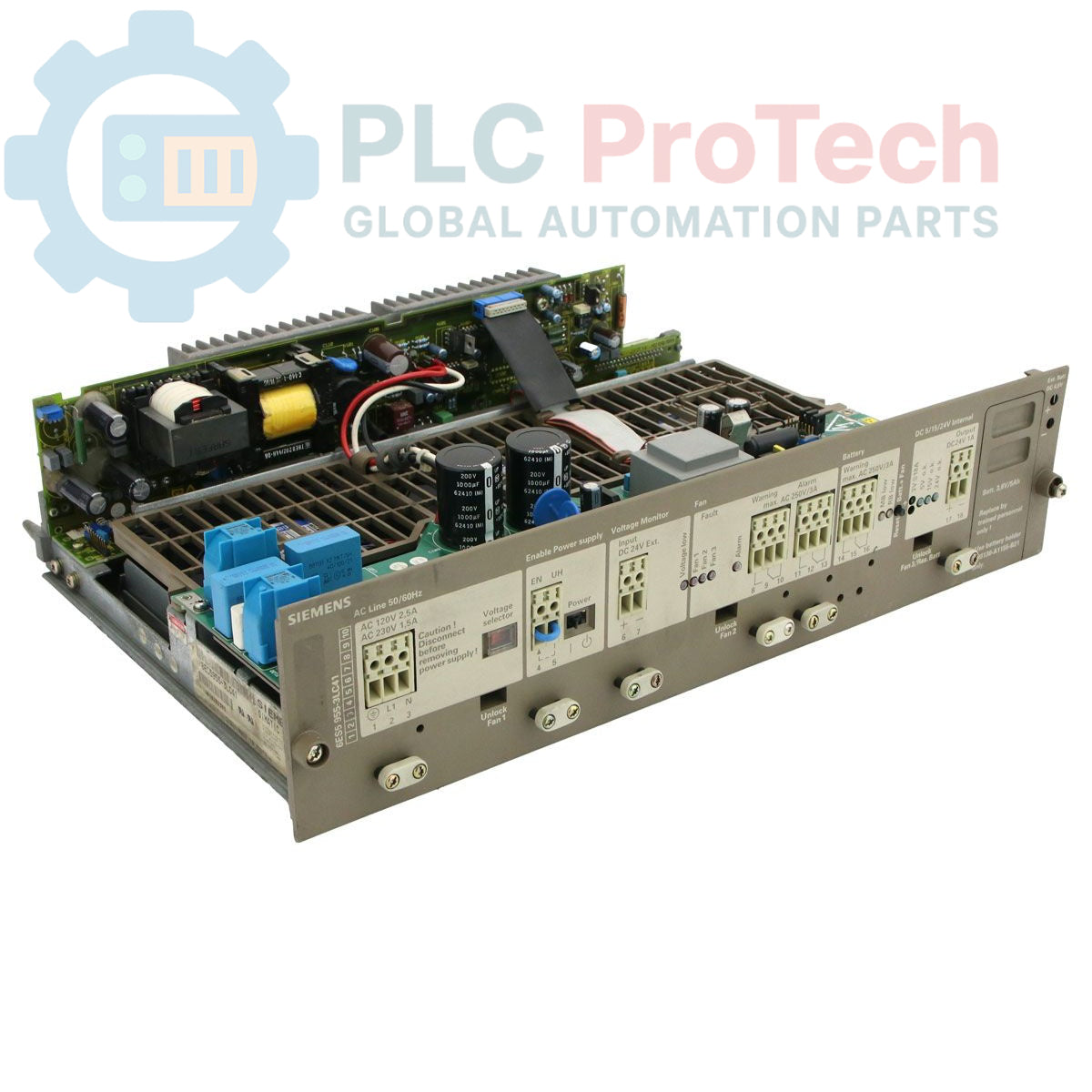

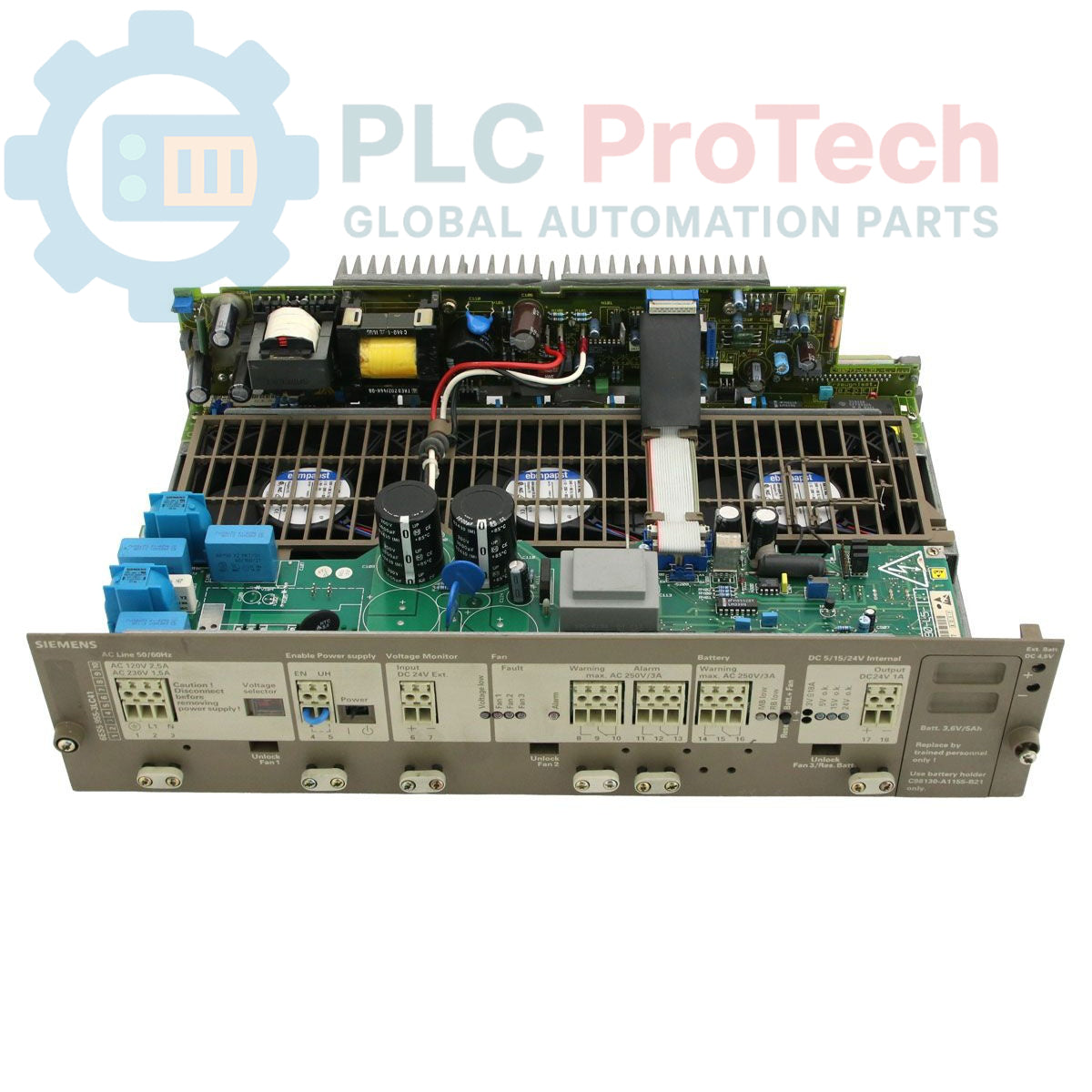

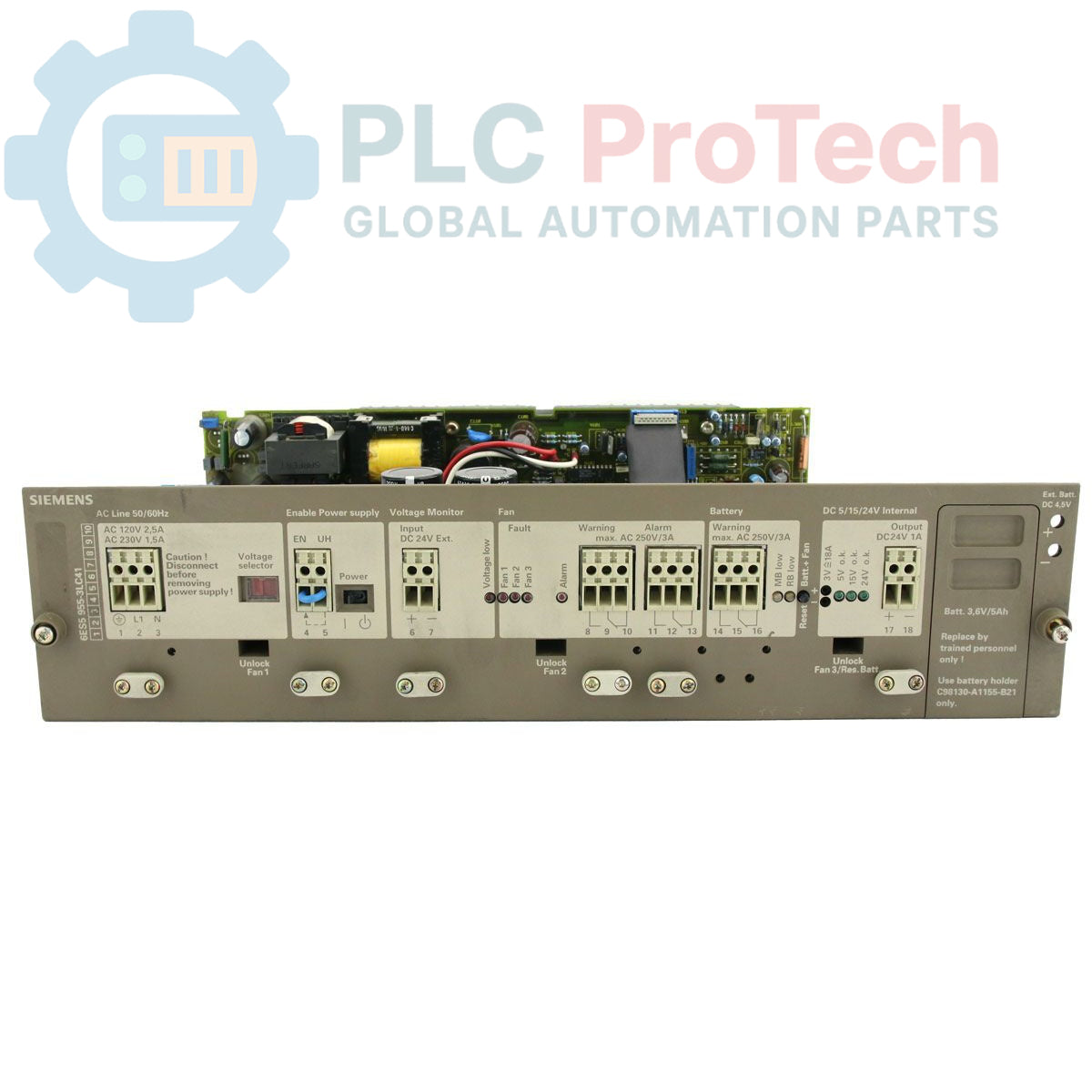

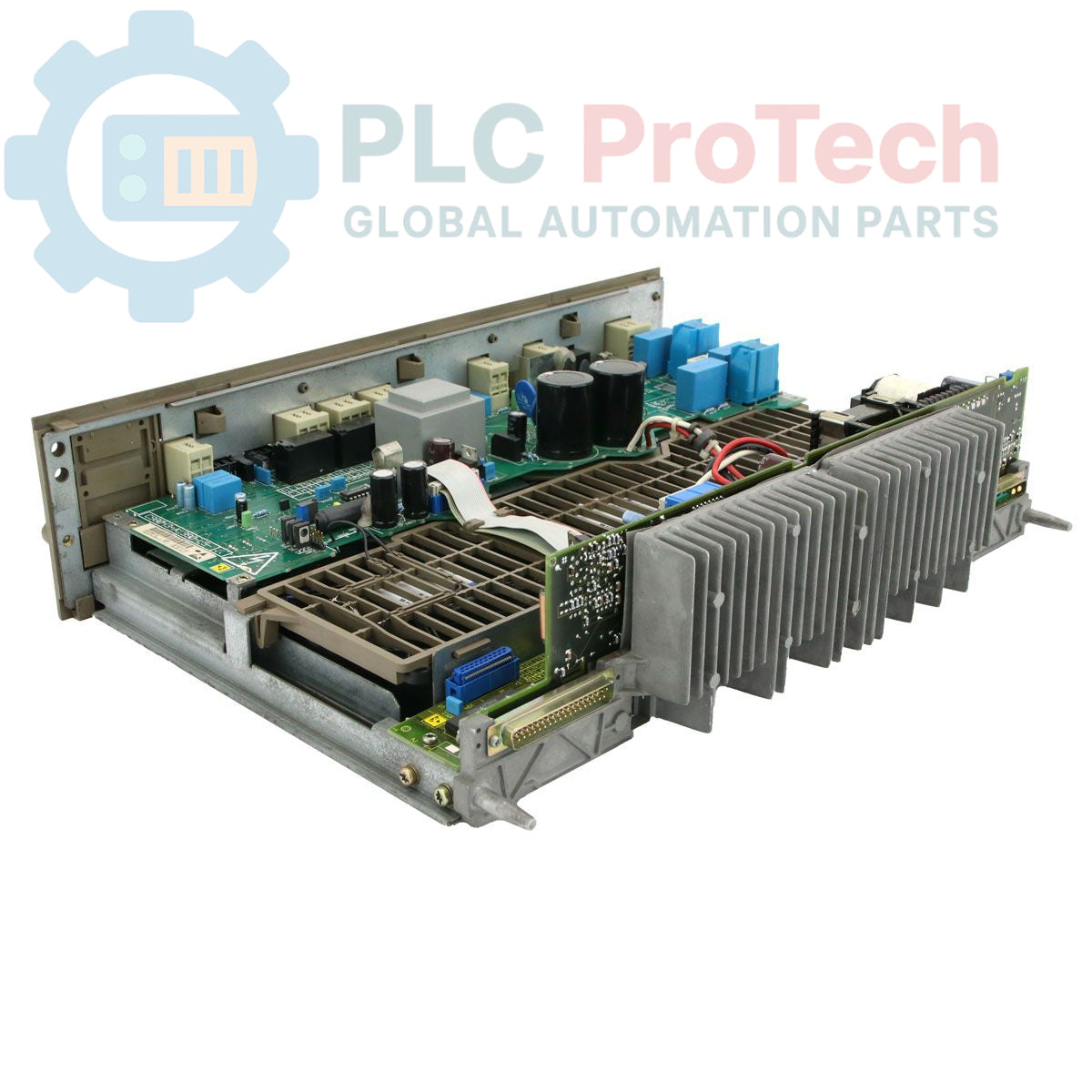

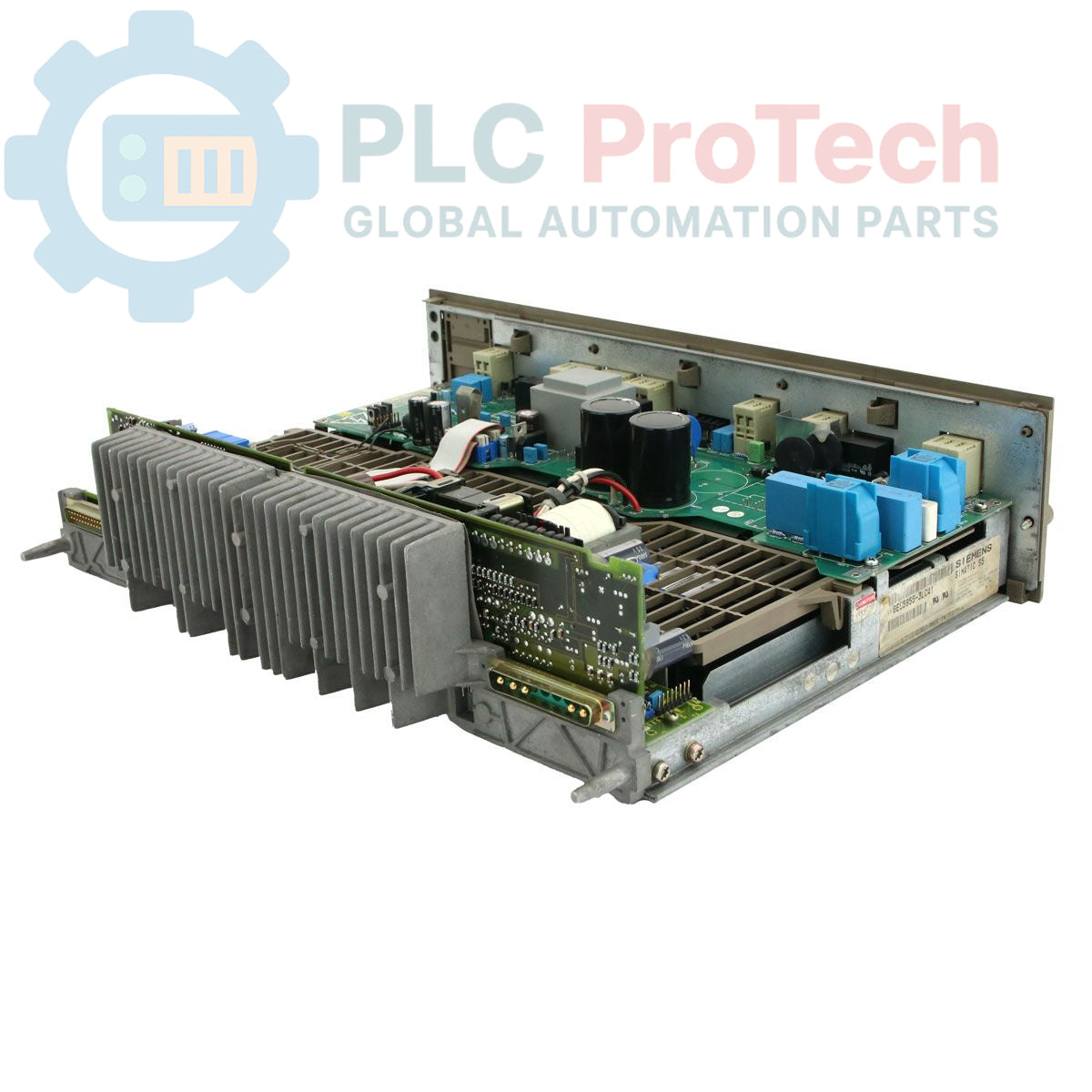

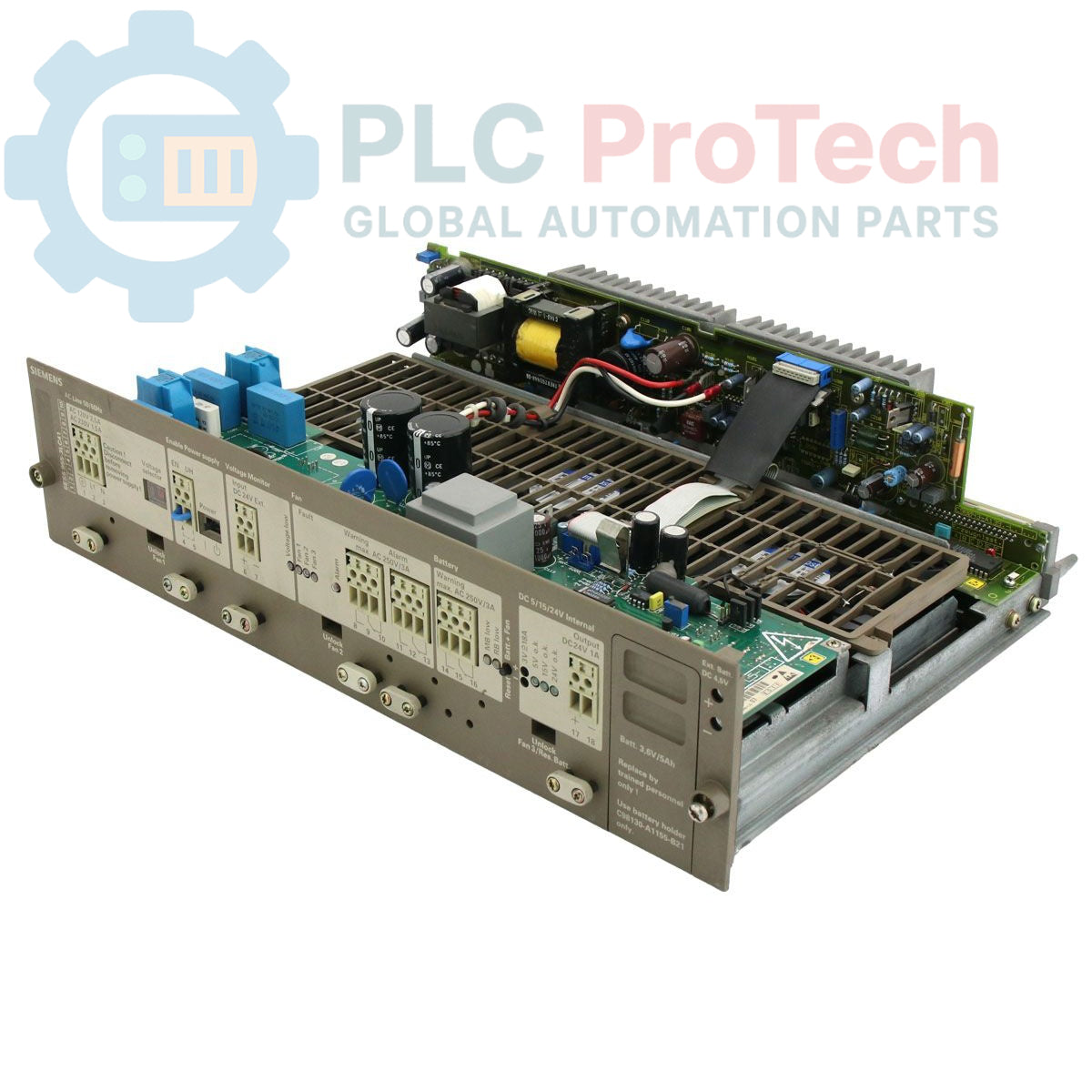

Siemens 6ES5955-3LC41 SIMATIC S5 Modul Catu Daya

6ES5955-3LC41 adalah modul catu daya berkapasitas tinggi dari keluarga SIMATIC S5, yang dirancang khusus untuk sistem pengendali program S5-135U/155U dan EU 183/185U. Modul ini berfungsi sebagai sumber daya pusat, mengubah tegangan listrik standar menjadi output DC 5V yang stabil yang dibutuhkan untuk operasi CPU dan modul I/O. Dengan rating arus output sebesar 18A, modul ini dirancang untuk menangani kebutuhan daya konfigurasi otomasi warisan yang lebih besar dan kompleks.

Fitur

• Seri: SIMATIC S5 (135U/155U)
• Fungsi: Modul catu daya pusat
• Tegangan Masuk: Mendukung 120V / 230V AC
• Output: 5V DC pada 18A
• Kecocokan: Dirancang untuk pengendali pusat S5-135U/155U dan EU 183/185U
• Status: Usang (Pengganti: 6ES5955-3LC42)

Aplikasi

• Memberi daya pada sistem otomasi berbasis rak SIMATIC S5 warisan
• Mempertahankan operasi berkelanjutan pada lini manufaktur yang sudah mapan
• Distribusi energi kabinet kontrol untuk arsitektur otomasi skala besar
• Retrofitting atau penggantian komponen pada pengaturan S5-135U/155U yang ada

Spesifikasi Teknis

Panduan Instalasi

• Pemasangan Modul: Pastikan catu daya terpasang dengan kokoh di slot catu daya khusus pada rak S5. Modul ini berat (6,22 kg); periksa bahwa bingkai pemasangan rak aman sebelum memasang.
• Pemilihan Tegangan Masuk: Konfirmasikan pengaturan jumper atau saklar tegangan sesuai dengan daya fasilitas lokal Anda (120V atau 230V AC) sebelum menghidupkan.
• Ventilasi: Unit ini menghasilkan panas yang signifikan. Pertahankan jarak yang ditentukan di atas dan bawah rak untuk memungkinkan pendinginan konveksi alami.
• Koneksi: Gunakan kabel dengan rating yang sesuai untuk input AC dan pastikan koneksi backplane 5V DC bersih dan bebas korosi.
• Perawatan: Karena ini adalah komponen usang, periksa tanda-tanda penuaan pada kapasitor elektrolitik jika menggunakan unit surplus atau yang disimpan dalam jangka panjang.
