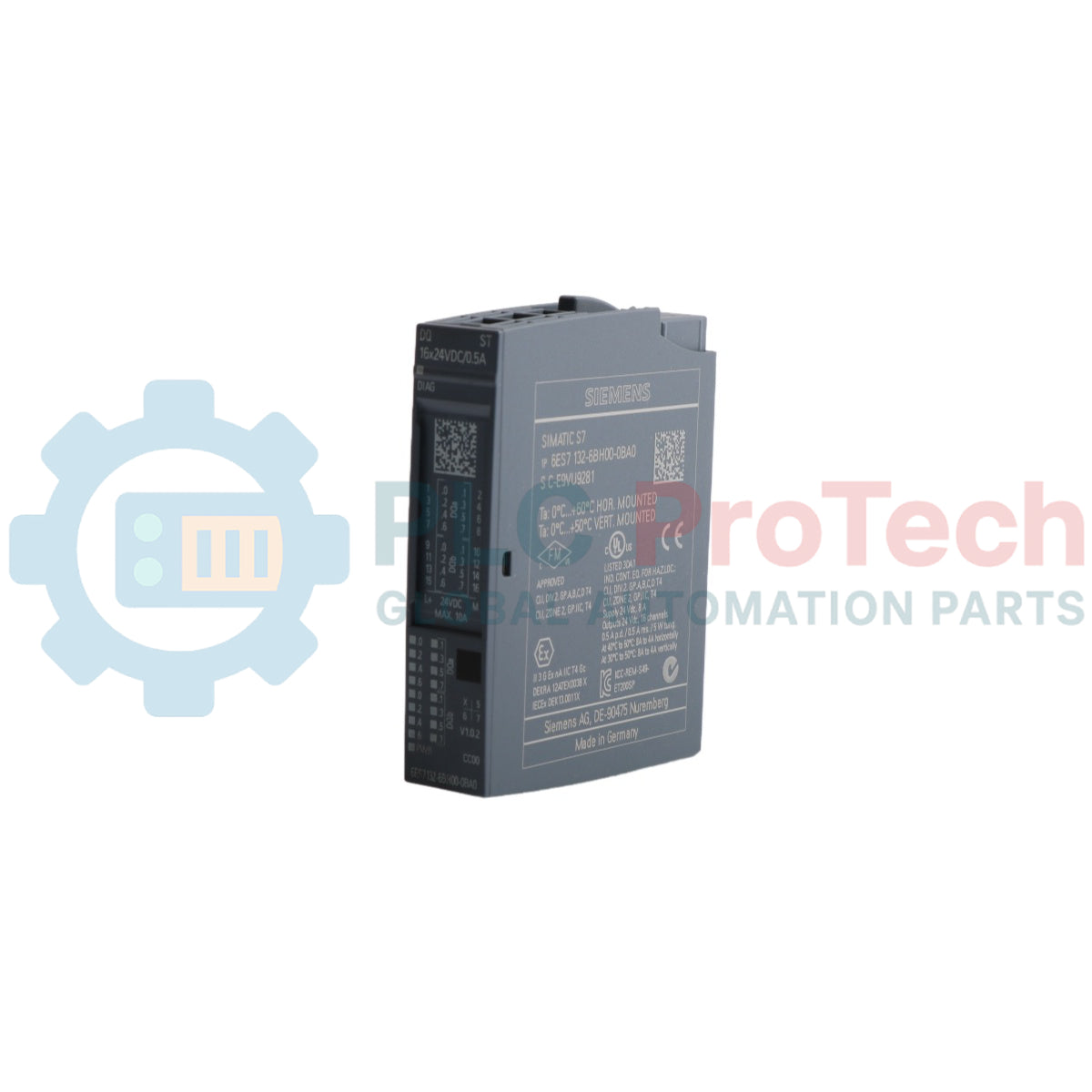

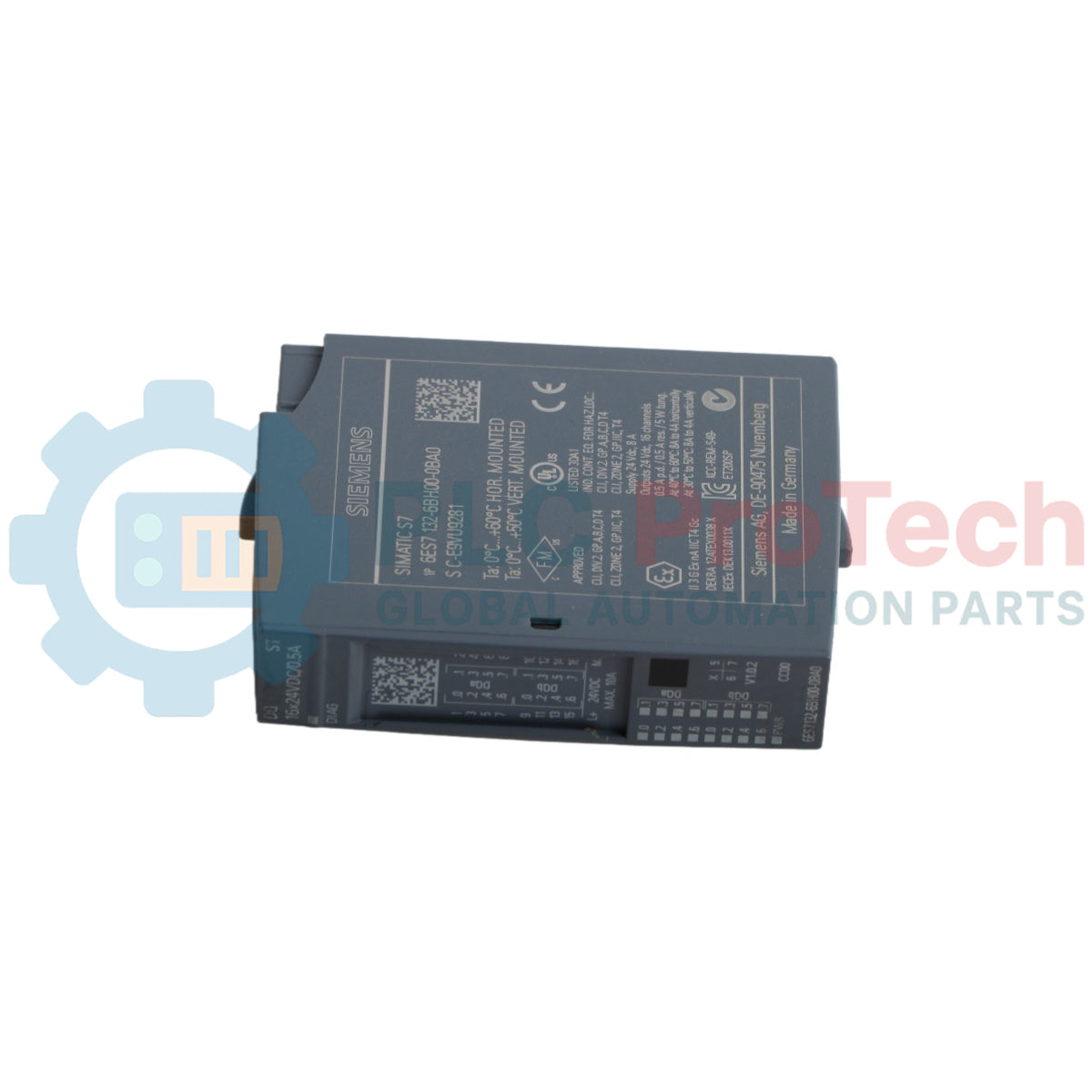

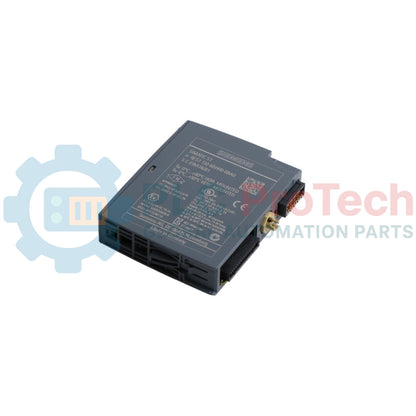

Siemens 6ES7132-6BH00-0BA0 SIMATIC ET 200SP Modul Output Digital

SKU 6ES7132-6BH00-0BA0

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Siemens
Nomor Produk: 6ES7132-6BH00-0BA0
Negara asal:Jerman
Jenis Produk: Modul Output Digital PLC
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 240g
Dimensi: 10,5 x 12,5 x 4 cm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Ini adalah modul output digital 16 kanal untuk sistem I/O terdistribusi Siemens SIMATIC ET 200SP. Siemens 6ES7132-6BH00-0BA0 menyediakan 16 output switching PNP (sourcing), masing-masing memiliki rating 24V DC pada 0,5A, dan dirancang untuk menggerakkan aktuator, solenoid, katup, serta perangkat lapangan lainnya. Modul ringkas ini kompatibel dengan BaseUnit tipe BU-A0 dan menggunakan skema kode warna CC00 untuk memudahkan pemasangan. Modul ini dilengkapi diagnosis onboard yang komprehensif, termasuk deteksi hubungan singkat dan putusnya kabel, untuk meningkatkan keandalan sistem dan menyederhanakan pemecahan masalah di lingkungan otomasi industri.

Fitur

■16 kanal output digital
■Konfigurasi switching PNP (source)
■Output nominal 24V DC / 0,5A per kanal
■Diagnosis modul terintegrasi untuk mendeteksi hubungan singkat dan putusnya kabel
■Pemantauan tegangan suplai untuk meningkatkan keselamatan
■Mendukung keluaran nilai pengganti saat terjadi gangguan
■Dirancang untuk digunakan dengan SIMATIC ET 200SP BaseUnit tipe A0
■Dukungan komunikasi PROFINET untuk integrasi pengontrol yang lancar

Aplikasi

■Pengendalian katup pneumatik dan hidraulik
■Pengalihan kontaktor dan relai
■Menggerakkan motor DC kecil dan solenoid
■Pengaktifan lampu indikator dan alarm
■I/O terdistribusi untuk lini manufaktur dan perakitan

Spesifikasi Teknis

Spesifikasi	Nilai
Produsen	Siemens
Nomor Suku Cadang	6ES7132-6BH00-0BA0
Seri Produk	SIMATIC ET 200SP
Tipe Modul	Modul Output Digital
Jumlah Kanal	16
Tegangan Output	24V DC
Arus Output per Kanal	0.5 A
Jenis Sakelar Output	PNP (Sourcing)
BaseUnit yang Didukung	Tipe A0
Kode Warna Terminal	CC00
Fungsi Diagnostik	Hubung singkat ke L+ dan ground, kabel putus, pemantauan tegangan suplai
Protokol Komunikasi	PROFINET
Berat Pengiriman	0.24 kg
Dimensi Kemasan (Dihitung)	10.5 x 12.5 x 4 cm
Negara Asal	Jerman

Panduan Instalasi

PERINGATAN KRITIS: Bahaya listrik. Instalasi, pengkabelan, dan pemeliharaan hanya boleh dilakukan oleh personel yang berkualifikasi. Kegagalan mematikan energi sistem sebelum melakukan servis dapat mengakibatkan cedera parah atau kematian. Selalu ikuti prosedur Lockout/Tagout (LOTO) setempat.

1 Matikan energi stasiun ET 200SP dan pastikan tidak ada tegangan sebelum menangani komponen apa pun.
2 Sejajarkan modul dengan BaseUnit BU tipe A0 yang sesuai pada rel DIN, dan pastikan mekanisme penguncian terbuka.
3 Tekan modul dengan kuat ke BaseUnit hingga terdengar klik dan terpasang dengan aman. Modul harus rata dengan modul di sebelahnya.
4 Terminasi kabel perangkat lapangan pada terminal BaseUnit sesuai diagram pengkabelan sistem. Pastikan polaritas semua sambungan 24V DC sudah benar.
5 Pastikan semua kabel terpasang dengan aman dan pelindung kabel diterminasi dengan benar pada titik pembumian yang ditentukan untuk meminimalkan gangguan listrik.
6 Setelah semua sambungan selesai, lepaskan perangkat LOTO dan nyalakan kembali sistem. Periksa LED diagnostik modul untuk memastikan indikasi status yang benar.

FAQ

Apa fungsi modul 6ES7132-6BH00-0BA0?

Modul ini adalah modul keluaran digital 16 kanal untuk sistem Siemens SIMATIC ET 200SP, yang digunakan untuk mengaktifkan beban 24 V DC seperti katup, solenoida, dan indikator.

Berapa arus maksimum untuk setiap kanal keluaran?

Masing-masing dari 16 kanal memiliki kemampuan untuk mengaktifkan beban maksimum 0,5 ampere pada 24 V DC.

Jenis pengalihan apa yang dilakukan modul ini?

Modul ini melakukan pengalihan PNP (sourcing), yang memasok potensial positif 24 V DC ke beban.

BaseUnit mana yang diperlukan untuk modul ini?

Modul 6ES7132-6BH00-0BA0 dirancang untuk digunakan dengan BaseUnit Siemens SIMATIC ET 200SP tipe A0.

Apakah modul ini memiliki kemampuan diagnostik?

Ya, modul ini dilengkapi diagnostik modul yang komprehensif, termasuk deteksi korsleting ke L+ dan ground, pemutusan kabel, serta pemantauan tegangan suplai.
