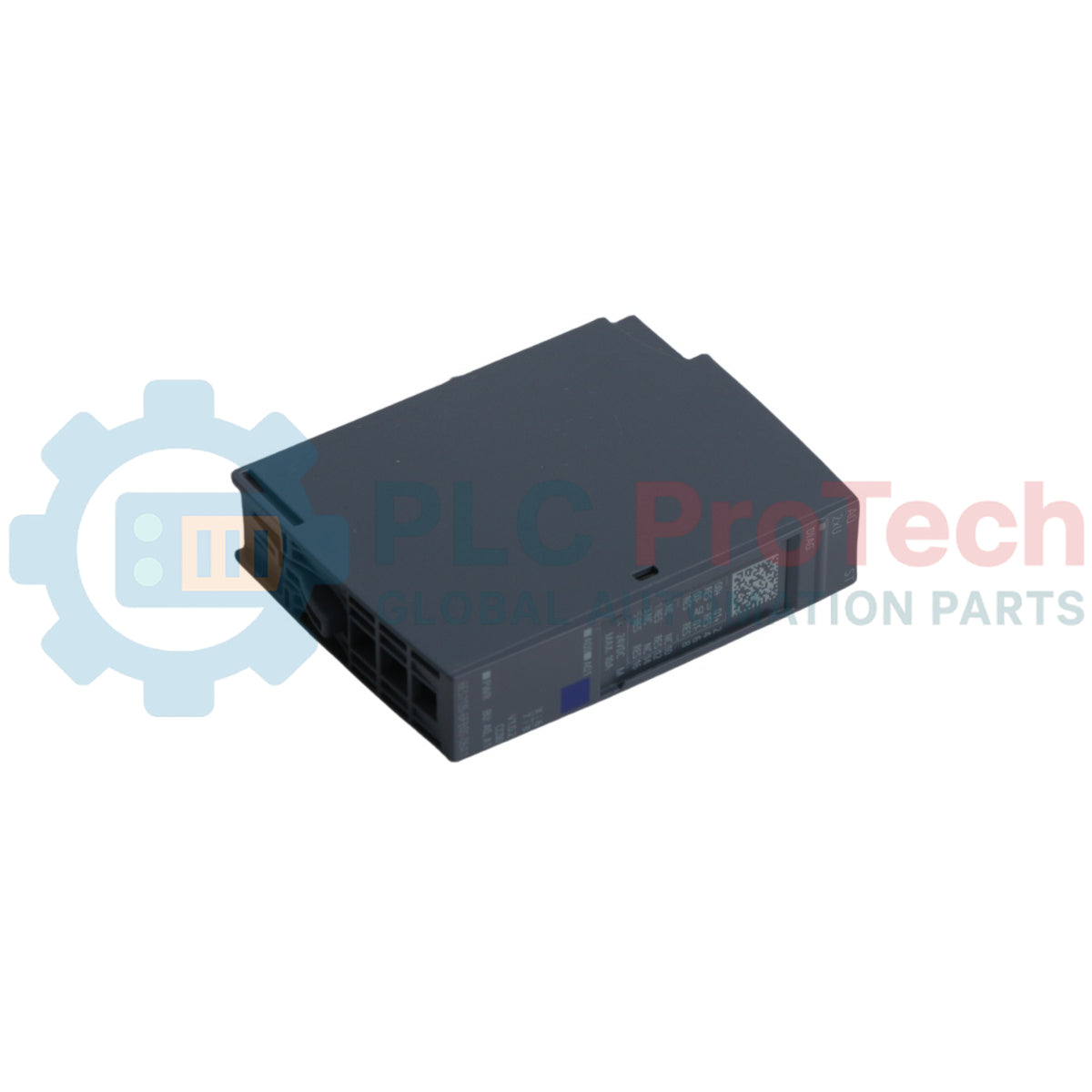

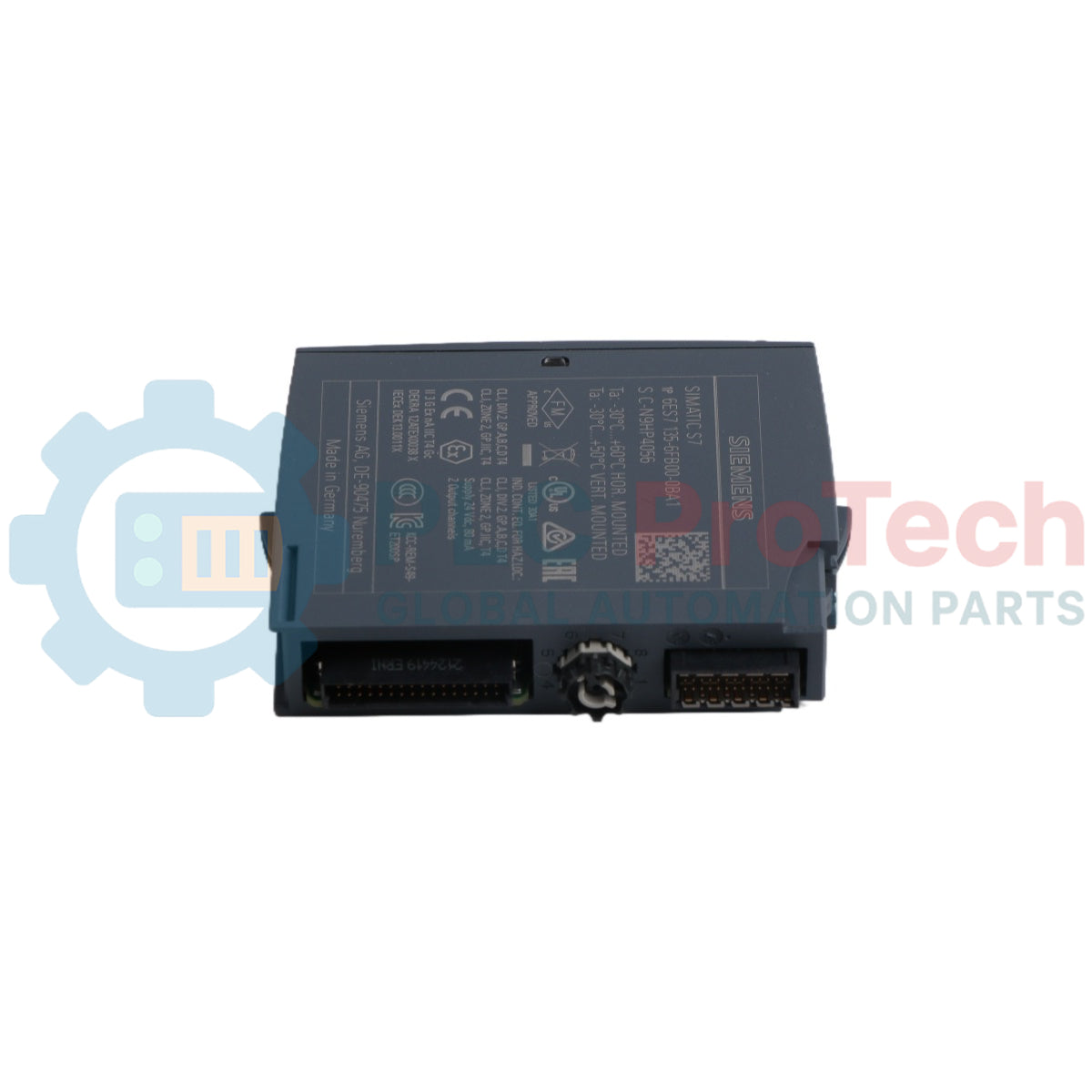

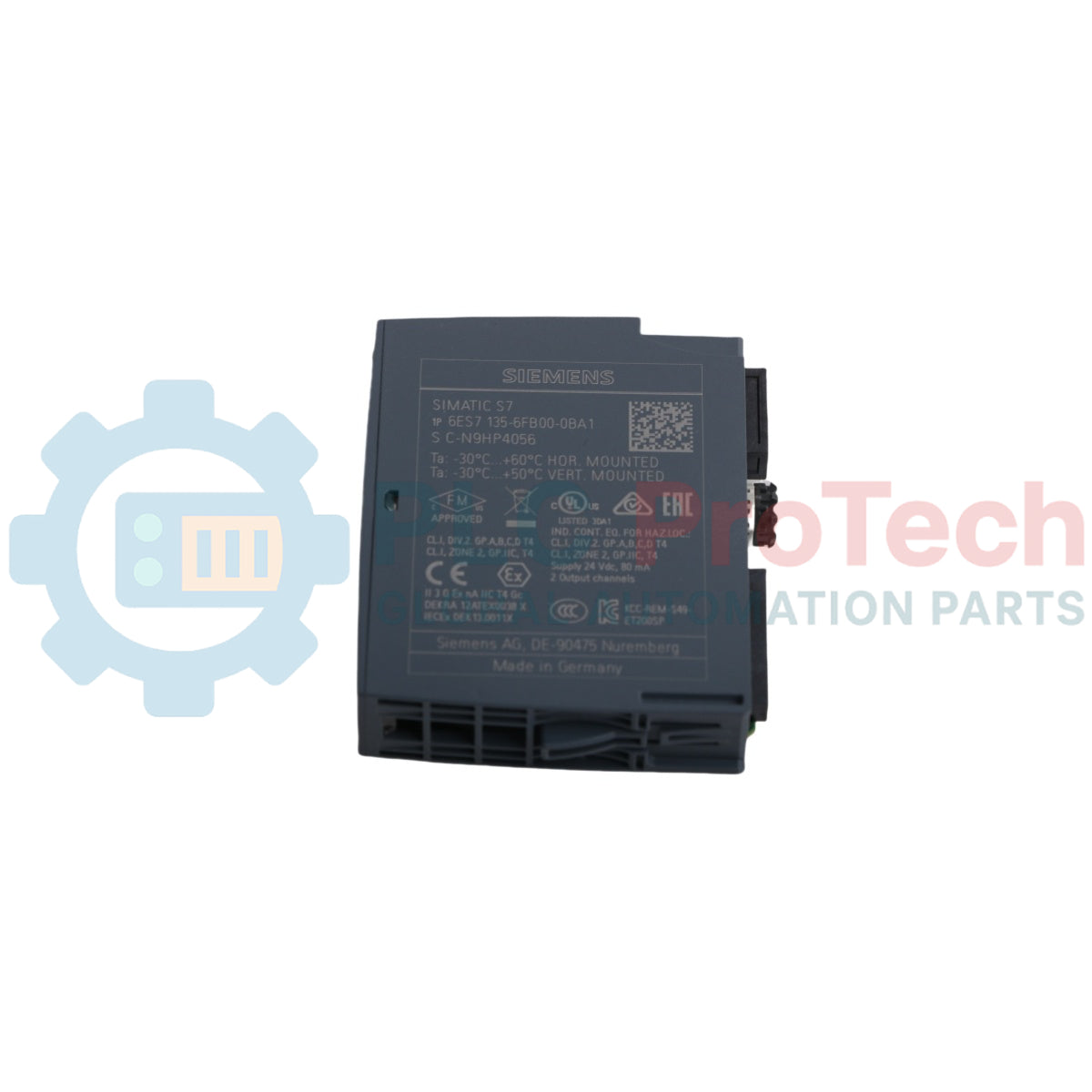

Modul Output Analog Siemens 6ES7135-4FB00-0AB0 SIMATIC ET 200S

Deskripsi

Siemens 6ES7135-4FB00-0AB0 adalah modul keluaran analog berperforma tinggi yang dirancang untuk diintegrasikan ke dalam sistem I/O terdistribusi SIMATIC ET 200S. Modul ini memiliki dua kanal untuk keluaran tegangan dalam faktor bentuk ultra-kompak dengan lebar 15 mm. Modul ini memberikan presisi sinyal yang luar biasa dengan rentang keluaran ±10 V pada resolusi 13 bit plus tanda dan rentang keluaran 1–5 V pada resolusi 12 bit, sehingga sesuai untuk aplikasi pengendalian proses yang menuntut. 6ES7135-4FB00-0AB0 mencapai respons cepat dengan waktu siklus kurang dari 1 ms, sehingga memastikan pengendalian tepat waktu dalam skenario otomatisasi kritis.

Dirancang untuk keandalan industri, modul keluaran analog Siemens ini dilengkapi diagnostik komprehensif, termasuk LED gangguan grup (SF) untuk pemantauan status secara cepat. Desainnya yang kokoh memastikan pengoperasian yang stabil di lingkungan yang berat, dengan isolasi listrik antara kanal dan bus bidang belakang. Keluaran beresolusi tinggi pada modul ini sangat sesuai untuk mengendalikan penggerak servo, sistem pemosisian, dan perangkat analog presisi lainnya yang memerlukan sinyal tegangan akurat. Sebagai komponen sistem SIMATIC DP, 6ES7135-4FB00-0AB0 terintegrasi dengan mulus ke jaringan PROFIBUS untuk arsitektur kontrol terdistribusi.

Fitur

• Keluaran tegangan dua kanal
• Faktor bentuk ultra-kompak dengan lebar 15 mm
• Rentang keluaran ±10 V dengan resolusi 13 bit plus tanda
• Rentang keluaran 1–5 V dengan resolusi 12 bit
• Waktu siklus kurang dari 1 ms
• LED gangguan grup (SF) untuk diagnostik
• Isolasi listrik antara kanal dan bus backplane
• Integrasi mulus dengan jaringan PROFIBUS (sistem SIMATIC DP)

Aplikasi

• Sistem pengendalian proses yang menuntut
• Mengendalikan penggerak servo dan sistem pemosisian
• Pengendalian perangkat analog presisi
• Meja uji dan sistem inspeksi kualitas
• Aplikasi pengendalian gerakan dinamis
• Industri proses dan otomatisasi manufaktur
• Aplikasi sistem pengujian yang memerlukan keluaran tegangan akurat dan respons cepat

Spesifikasi Teknis

Panduan Pemasangan

1. Penonaktifan: Pastikan seluruh daya ke sistem ET 200S dan peralatan terkait telah diputus dan dikunci sebelum memulai pemasangan.
2. Pemasangan: Masukkan modul 6ES7135-4FB00-0AB0 ke slot yang tersedia pada modul terminal yang sesuai di dalam rak I/O terdistribusi ET 200S. Pastikan modul terpasang dengan aman hingga terdengar bunyi klik.
3. Pengkabelan: Hubungkan sinyal keluaran analog ke terminal yang ditentukan pada modul terminal, dengan memperhatikan polaritas dan praktik pelindungan yang benar untuk sinyal analog guna meminimalkan interferensi derau.
4. Pembumian: Hubungkan semua pelindung kabel analog ke ground pada salah satu ujungnya, biasanya di kabinet kontrol, untuk mencegah loop ground dan memastikan integritas sinyal.
5. Konfigurasi: Setelah pemasangan fisik, konfigurasikan modul dalam perangkat lunak rekayasa SIMATIC (misalnya STEP 7) sesuai persyaratan aplikasi untuk rentang keluaran dan pengaturan diagnostik.
6. Pengaktifan dan Pengujian: Aktifkan kembali sistem dan verifikasi fungsi modul melalui indikator diagnostik serta dengan menguji sinyal keluaran analog.
