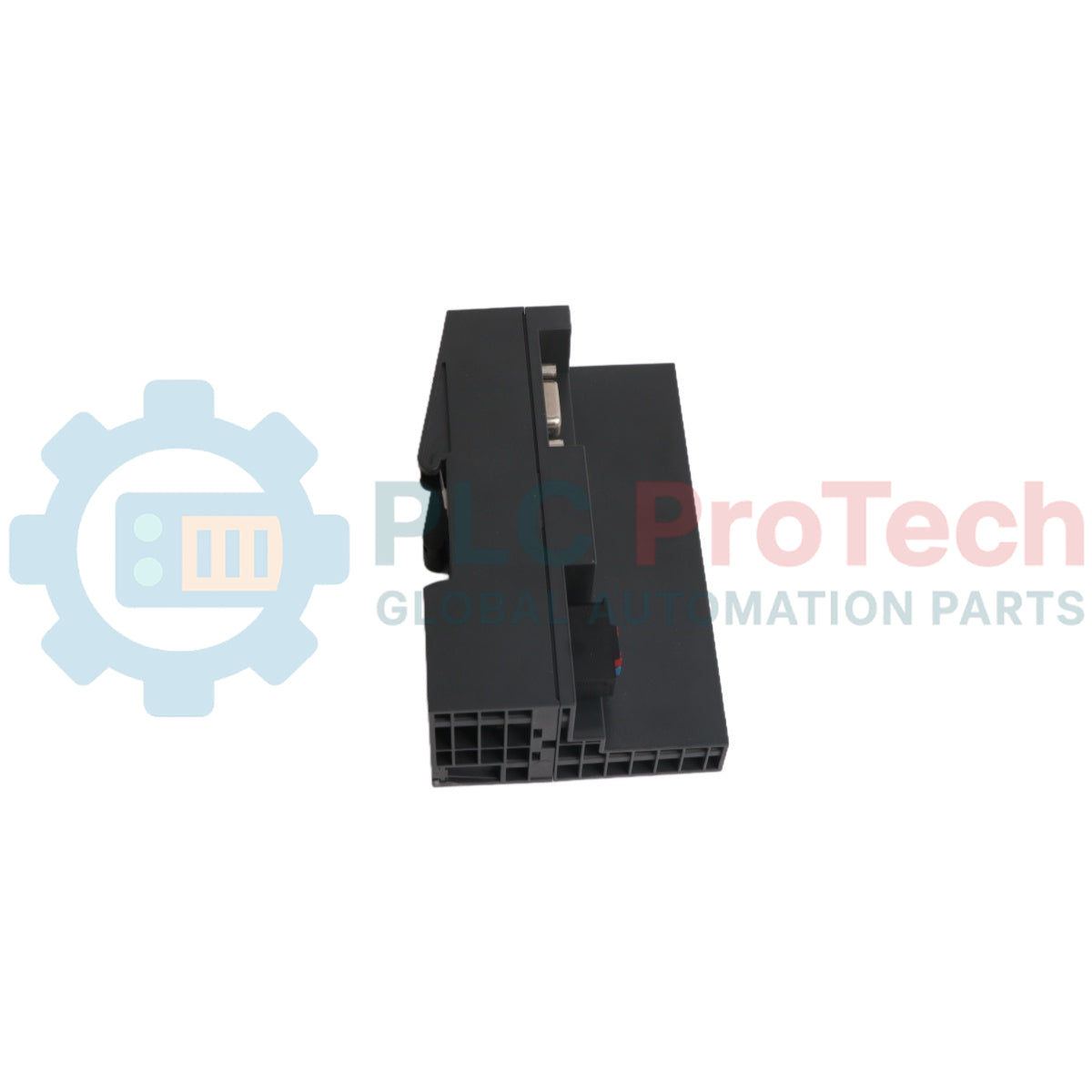

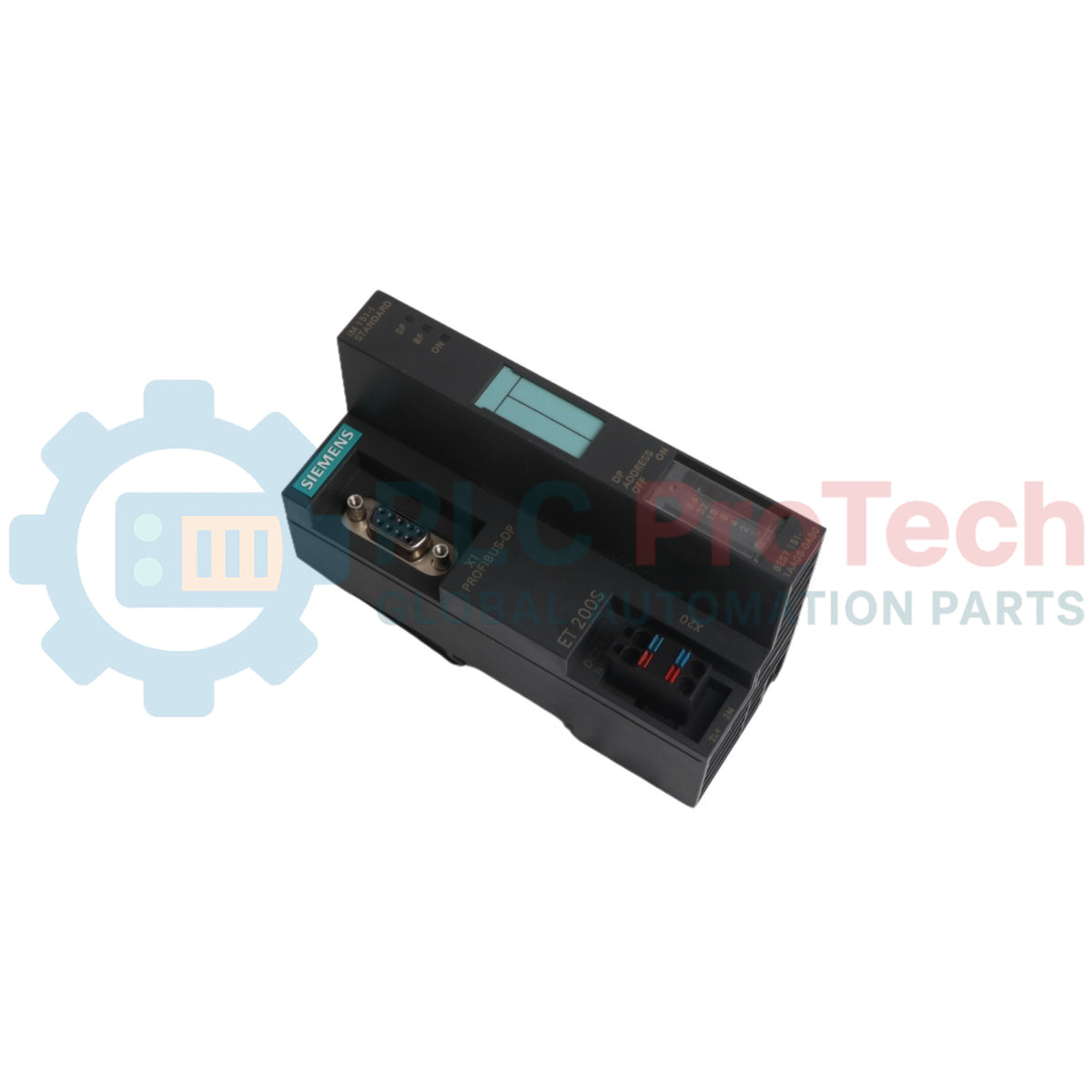

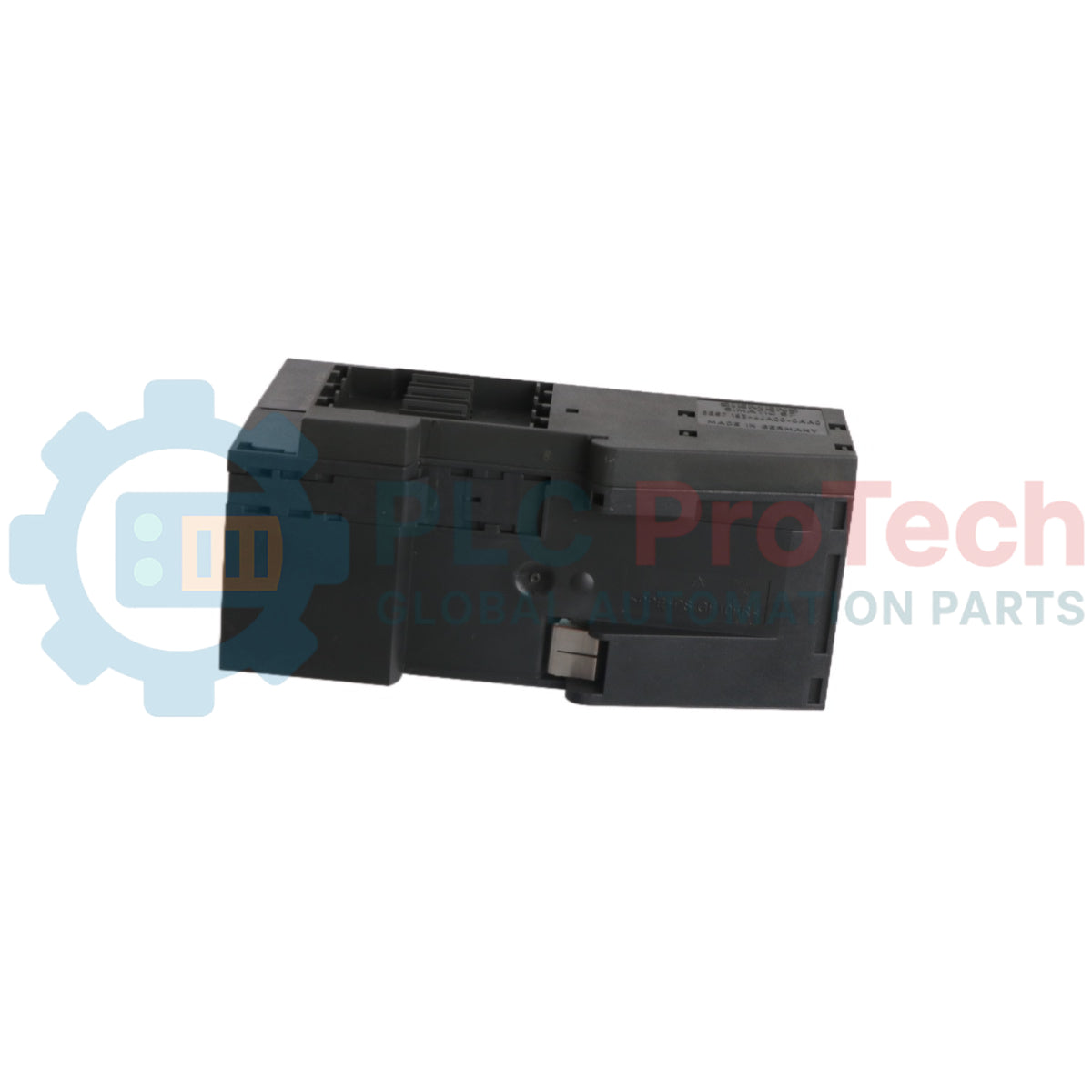

Siemens 6ES7151-1AA06-0AB0 SIMATIC ET 200S Modul Antarmuka

Deskripsi

Ini adalah modul antarmuka Siemens 6ES7151-1AA06-0AB0 untuk sistem I/O terdistribusi SIMATIC ET 200S. Modul ini berfungsi sebagai stasiun utama, mengelola komunikasi antara pengendali tingkat atas dan modul I/O yang terhubung melalui PROFIBUS DP. Modul ini mendukung protokol PROFIBUS DP V0 dan V1 dan dapat mengelola sistem besar hingga 63 modul I/O. Dirancang untuk menangani volume data sebesar 244 byte untuk input dan 244 byte untuk output, memastikan pertukaran data yang efisien untuk tugas kontrol dan pemantauan. Modul ini beroperasi dengan catu daya standar 24 V DC dan dilengkapi modul terminasi untuk pemasangan bus yang tepat.

Fitur

• ■Mendukung protokol PROFIBUS DP V0 dan V1 untuk integrasi jaringan yang fleksibel.
• ■Mengelola hingga 63 modul I/O periferal.
• ■Kapasitas volume data 244 byte untuk input dan 244 byte untuk output.
• ■Bekerja dengan catu daya DC nominal 24 V.
• ■Terhubung ke jaringan PROFIBUS melalui konektor D-sub 9-pin standar.
• ■Mengizinkan lebar stasiun maksimum hingga 2 meter.

Aplikasi

• ■Manufaktur diskrit dan lini perakitan.
• ■Sistem kontrol proses di pabrik kimia dan farmasi.
• ■Otomasi mesin dan peralatan OEM.
• ■Penanganan material dan sistem konveyor.

Spesifikasi Teknis

Pedoman Instalasi

1. 1 Pastikan kabinet kontrol dalam keadaan tidak berenergi dan terkunci sesuai prosedur keselamatan yang ditetapkan.
2. 2 Pasang modul pada rel DIN standar 35mm, pastikan terpasang dengan aman. Tempatkan sebagai modul pertama (head station) dalam rakitan ET 200S.
3. 3 Hubungkan catu daya 24 V DC ke terminal yang ditentukan pada modul terminasi yang disertakan, perhatikan polaritas yang benar. Pastikan sumber daya stabil dan dilengkapi sekering yang tepat.
4. 4 Hubungkan kabel PROFIBUS DP ke konektor D-sub 9-pin. Gunakan kabel PROFIBUS berkualitas tinggi dan terlindung, serta pastikan pelindungnya diakhiri dengan benar di kedua ujung untuk ketahanan terhadap gangguan.
5. 5 Atur alamat PROFIBUS menggunakan sakelar putar pada modul, pastikan alamat tersebut unik di segmen jaringan.
6. 6 Setelah semua koneksi diverifikasi, lepaskan penguncian/tagout dan nyalakan kembali sistem untuk commissioning.
