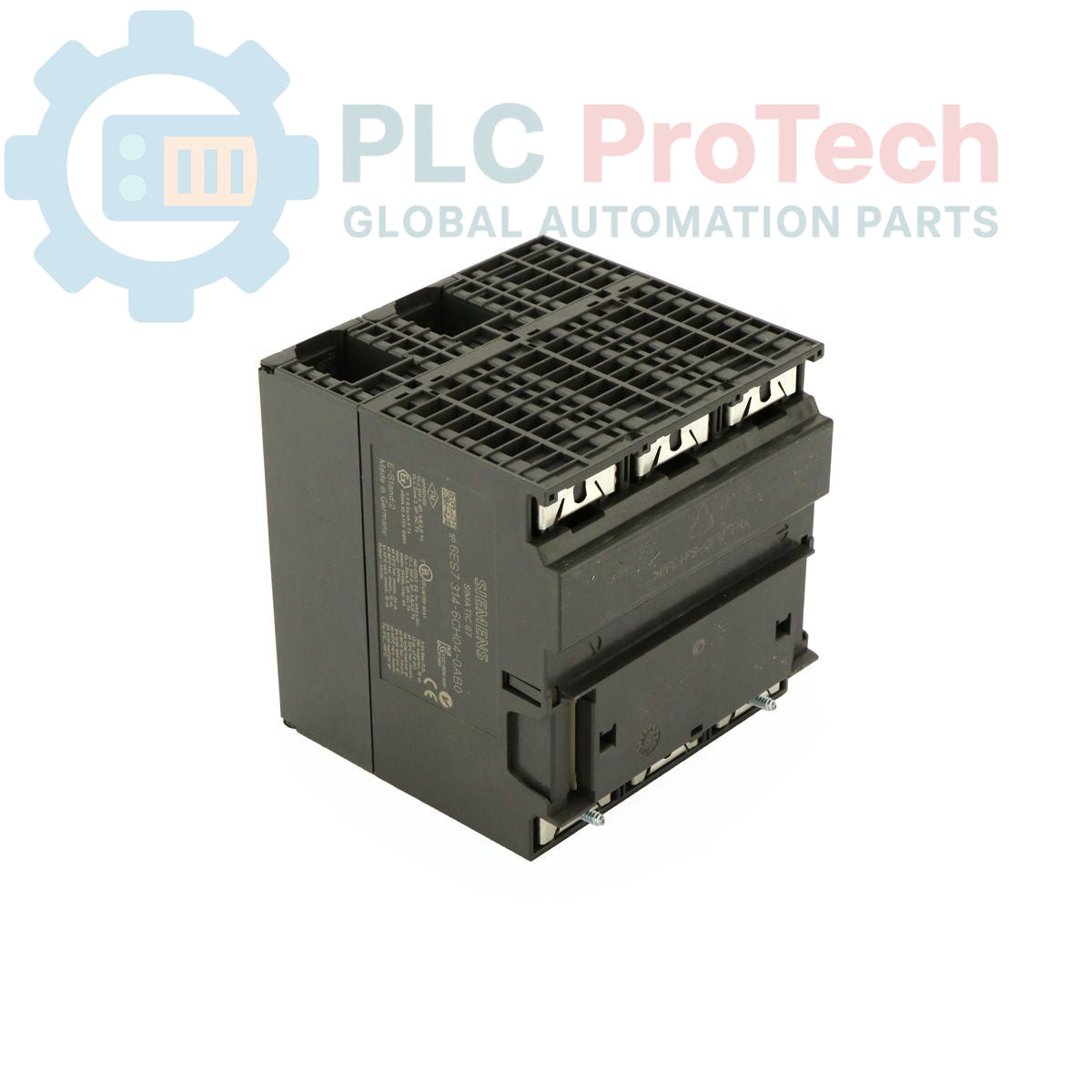

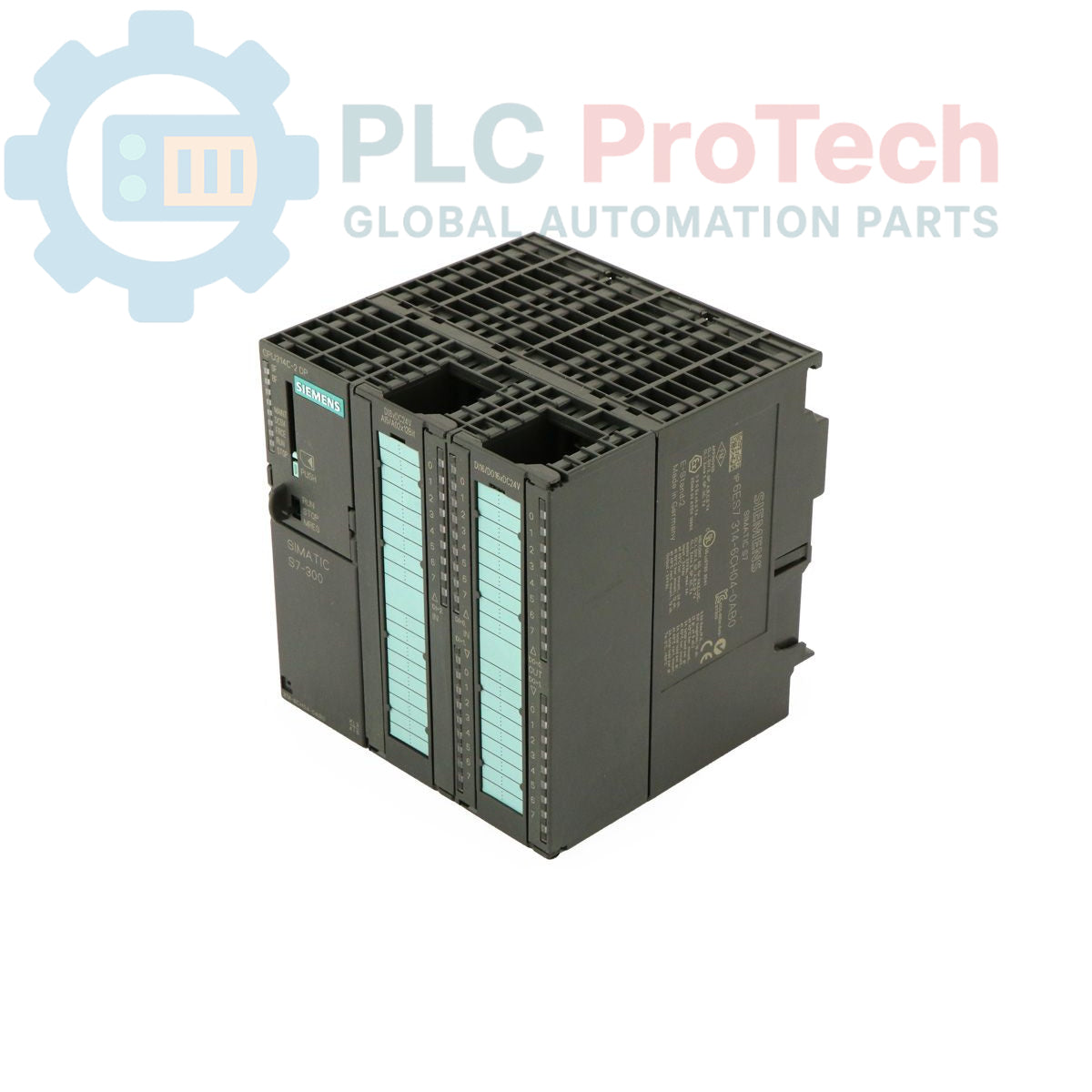

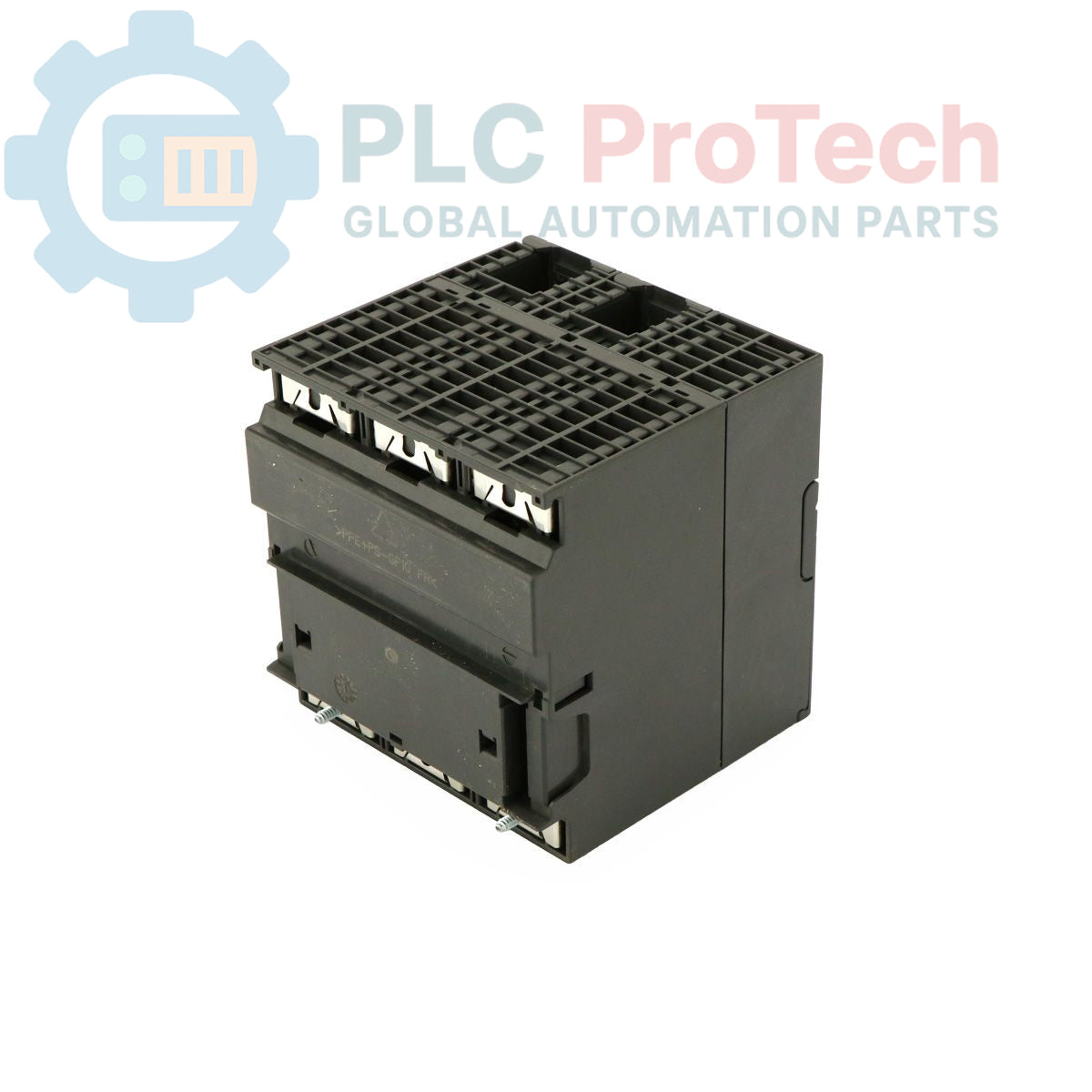

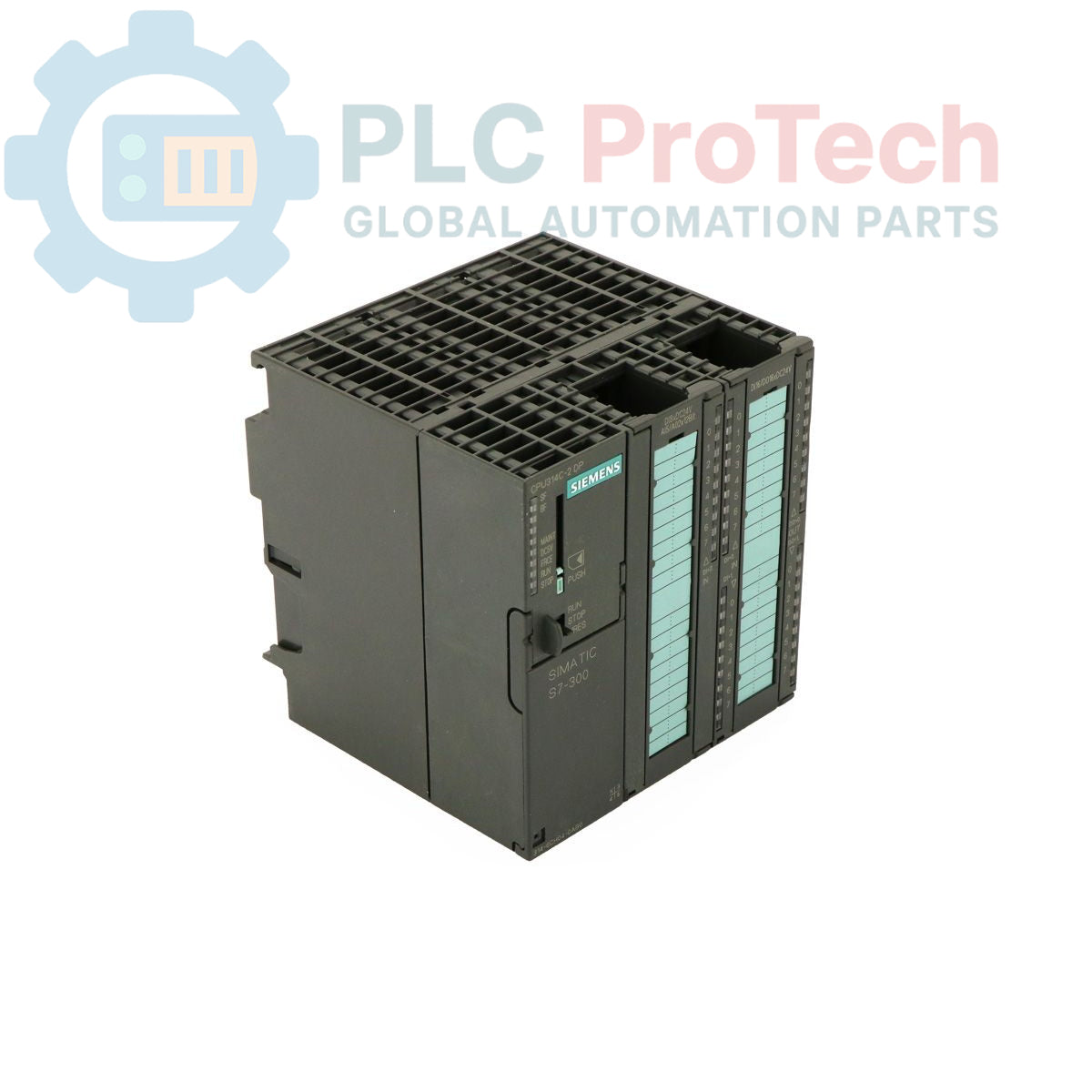

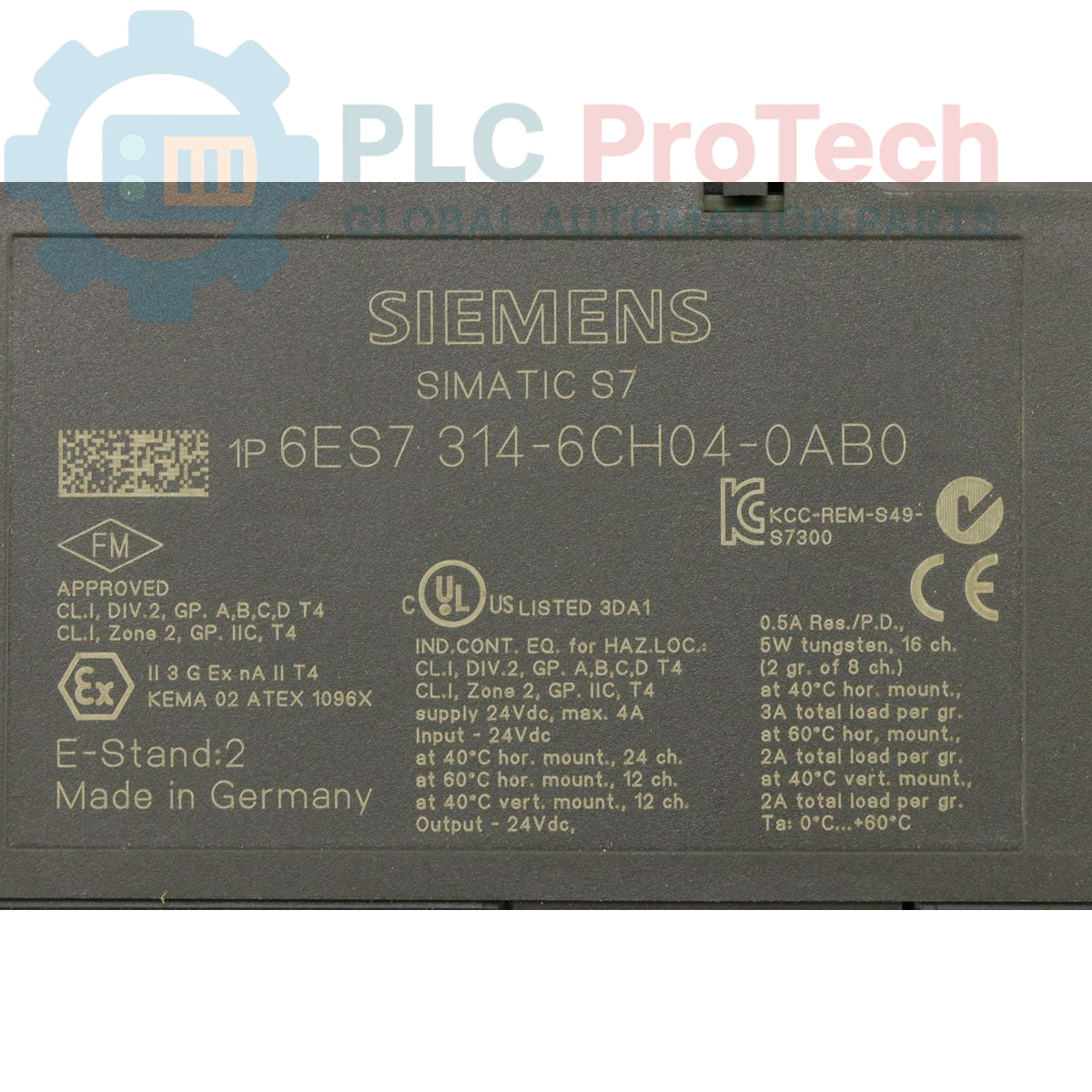

Siemens 6ES7314-6CH04-0AB0 SIMATIC S7-300 CPU 314C-2 DP CPU Ringkas

Deskripsi

6ES7314-6CH04-0AB0 dari Siemens adalah modul CPU Ringkas SIMATIC S7-300 CPU 314C-2 DP yang dirancang untuk tugas otomasi tingkat lanjut di lingkungan industri. CPU serbaguna ini mengintegrasikan fungsi kontrol penting, termasuk Multi-Point Interface (MPI) bawaan dan antarmuka PROFIBUS DP (Decentralized Periphery), yang memungkinkan komunikasi fleksibel antarberbagai perangkat dan jaringan. Modul ini memiliki kemampuan I/O terintegrasi yang lengkap, mendukung 24 input digital, 16 output digital, 4 input analog, 2 output analog, dan input sensor suhu Pt100 khusus. Empat penghitung berkecepatan tinggi, yang mampu beroperasi hingga 60 kHz, memungkinkan pemrosesan sinyal cepat secara presisi. Catu daya 24 V DC terintegrasi dan memori kerja 192 KB memastikan kinerja andal untuk proses produksi yang menuntut. Modul ini memerlukan Kartu Memori Mikro dan dua konektor depan 40 kutub untuk pengoperasian penuh serta kompatibel dengan versi firmware V3.3.1, V3.3.7, V3.3.8, V3.3.10, dan V3.3.11.

Fitur

• CPU Terintegrasi dengan antarmuka MPI dan PROFIBUS DP
• 24 Input Digital / 16 Output Digital
• 4 Input Analog / 2 Output Analog
• 1 Input Sensor Suhu Pt100
• 4 Penghitung Berkecepatan Tinggi (hingga 60 kHz)
• Catu Daya 24 V DC Terintegrasi
• Memori Kerja 192 KB
• Mendukung beberapa versi firmware (V3.3.1, V3.3.7, V3.3.8, V3.3.10, V3.3.11)

Aplikasi

Modul CPU Siemens 6ES7314-6CH04-0AB0 cocok untuk berbagai aplikasi otomasi industri yang memerlukan solusi kontrol terintegrasi dan ringkas. Penerapan umumnya meliputi:

• Pabrik manufaktur dan pengolahan skala kecil hingga menengah
• Kontrol mesin untuk sistem pengemasan, perakitan, dan penanganan material
• Otomasi gedung dan kontrol infrastruktur
• Sistem kontrol terdistribusi dengan komunikasi PROFIBUS DP
• Aplikasi yang memerlukan penghitungan berkecepatan tinggi dan pemantauan suhu yang presisi

Spesifikasi Teknis

Koneksi / Antarmuka

Modul CPU 6ES7314-6CH04-0AB0 dirancang untuk konektivitas industri yang andal:

• Antarmuka MPI: Untuk komunikasi dengan perangkat pemrograman, HMI, dan komponen SIMATIC S7 lainnya.
• Antarmuka PROFIBUS DP: Untuk menghubungkan perangkat I/O terdesentralisasi dan sistem lain yang mendukung PROFIBUS.

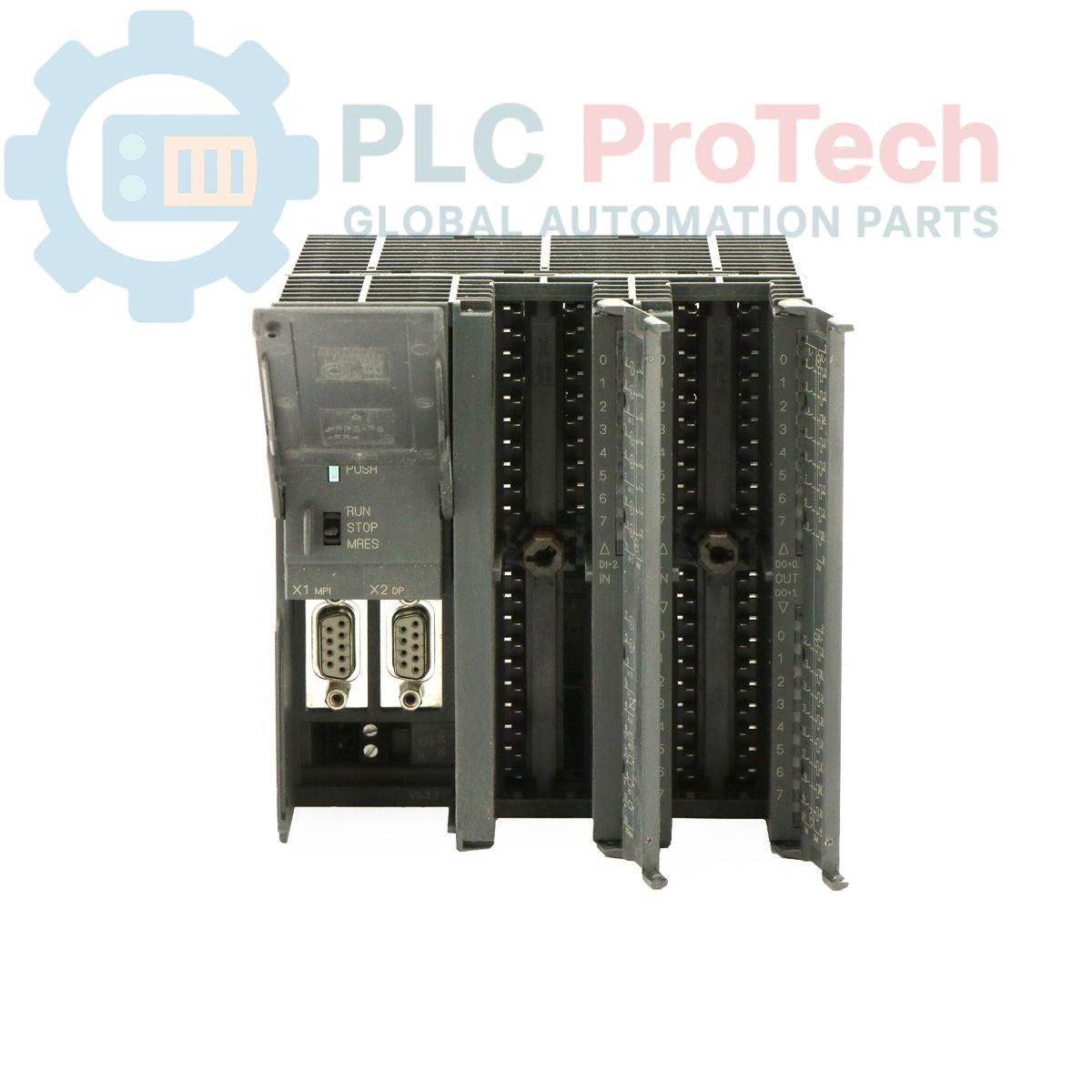

• Konektor Depan: Memerlukan dua konektor depan 40 kutub untuk pengkabelan I/O digital dan analog terintegrasi.

Panduan Pemasangan

Pemasangan yang benar memastikan kinerja optimal dan masa pakai yang panjang untuk modul CPU Siemens 6ES7314-6CH04-0AB0:

1. Mematikan Sistem: Pastikan seluruh daya ke kabinet kontrol telah diputus sebelum memasang atau melepas modul.
2. Pemasangan: Pasang modul CPU dengan aman pada rel DIN SIMATIC S7-300 yang kompatibel.
3. Pemasangan Kartu Memori: Masukkan Micro Memory Card yang diperlukan ke slot yang ditentukan pada CPU.
4. Pemasangan Konektor Depan: Pasang dua konektor depan 40 kutub ke antarmuka modul, pastikan posisinya sejajar dan kait penguncinya terpasang dengan aman.
5. Pengkabelan: Hubungkan catu daya 24 V DC ke terminal catu daya terintegrasi pada modul. Hubungkan input/output digital, input/output analog, dan sensor Pt100 ke terminal masing-masing pada konektor depan, dengan memperhatikan polaritas dan pedoman pelindung yang benar.
6. Pembumian: Pastikan modul dan seluruh sistem dibumikan dengan benar untuk meminimalkan gangguan listrik dan memastikan keselamatan.
7. Penataan Kabel: Pisahkan penataan kabel sinyal dan kabel daya untuk mencegah interferensi.
8. Menyalakan: Setelah semua koneksi diverifikasi, nyalakan kembali sistem dan amati indikator status untuk memastikan pengoperasian yang benar.
