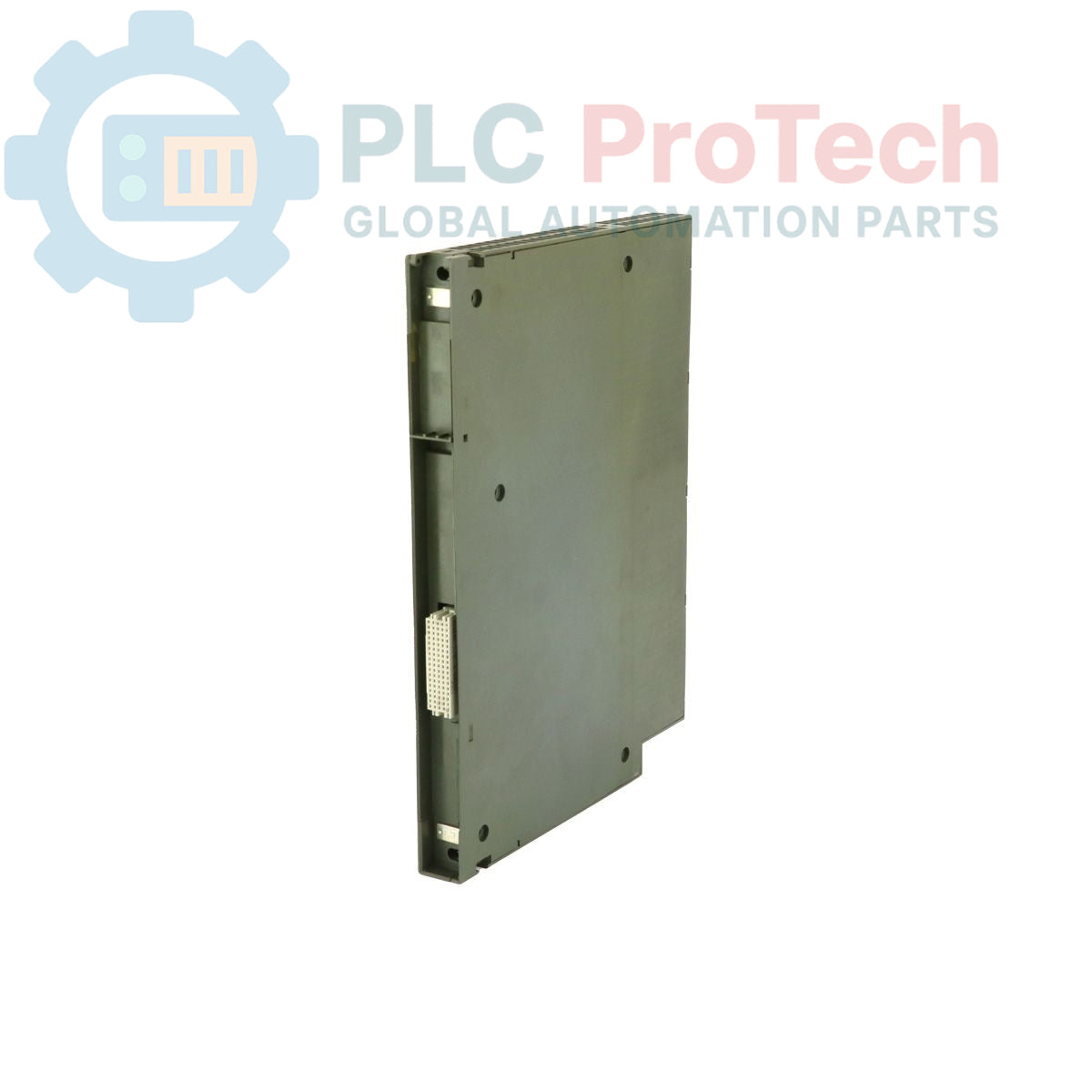

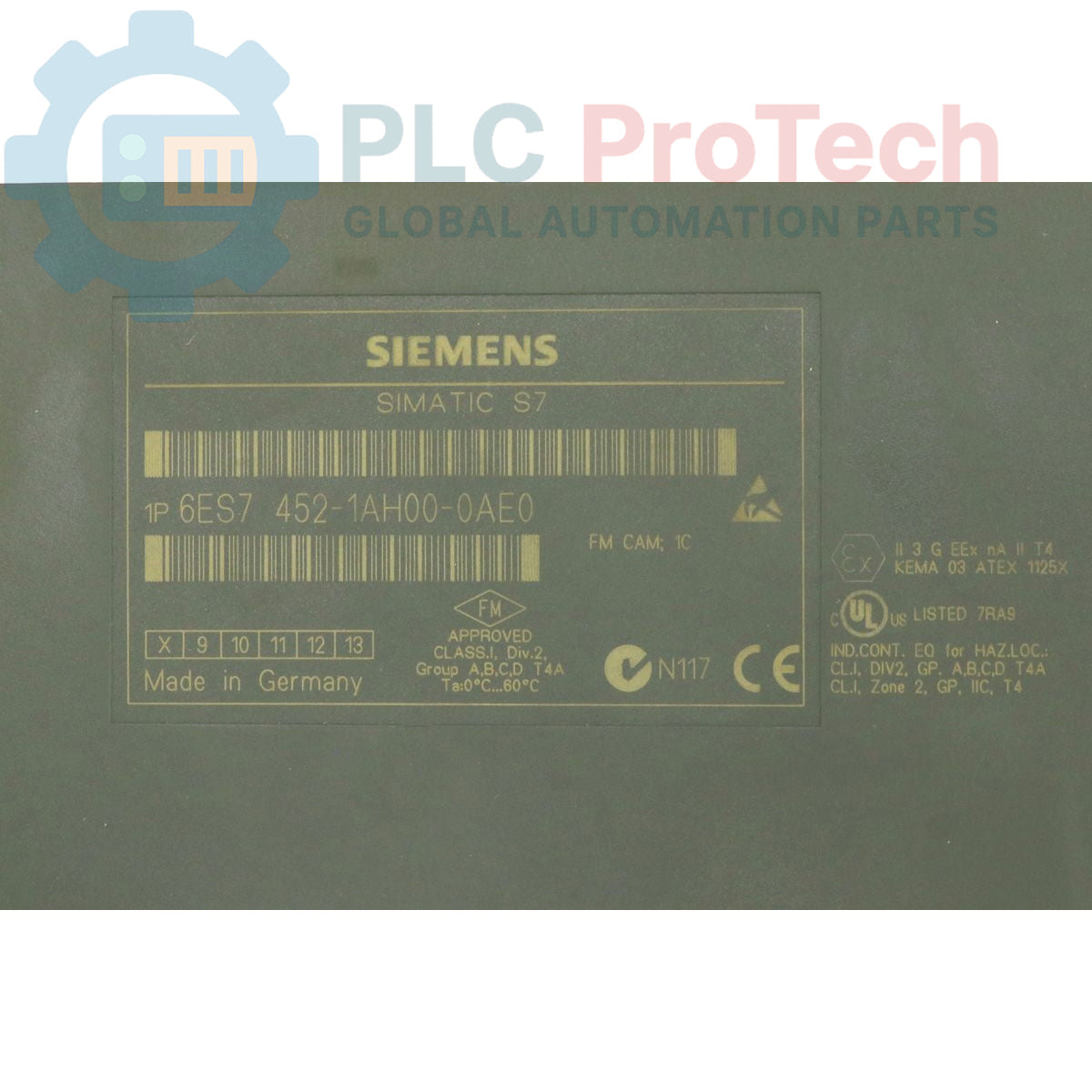

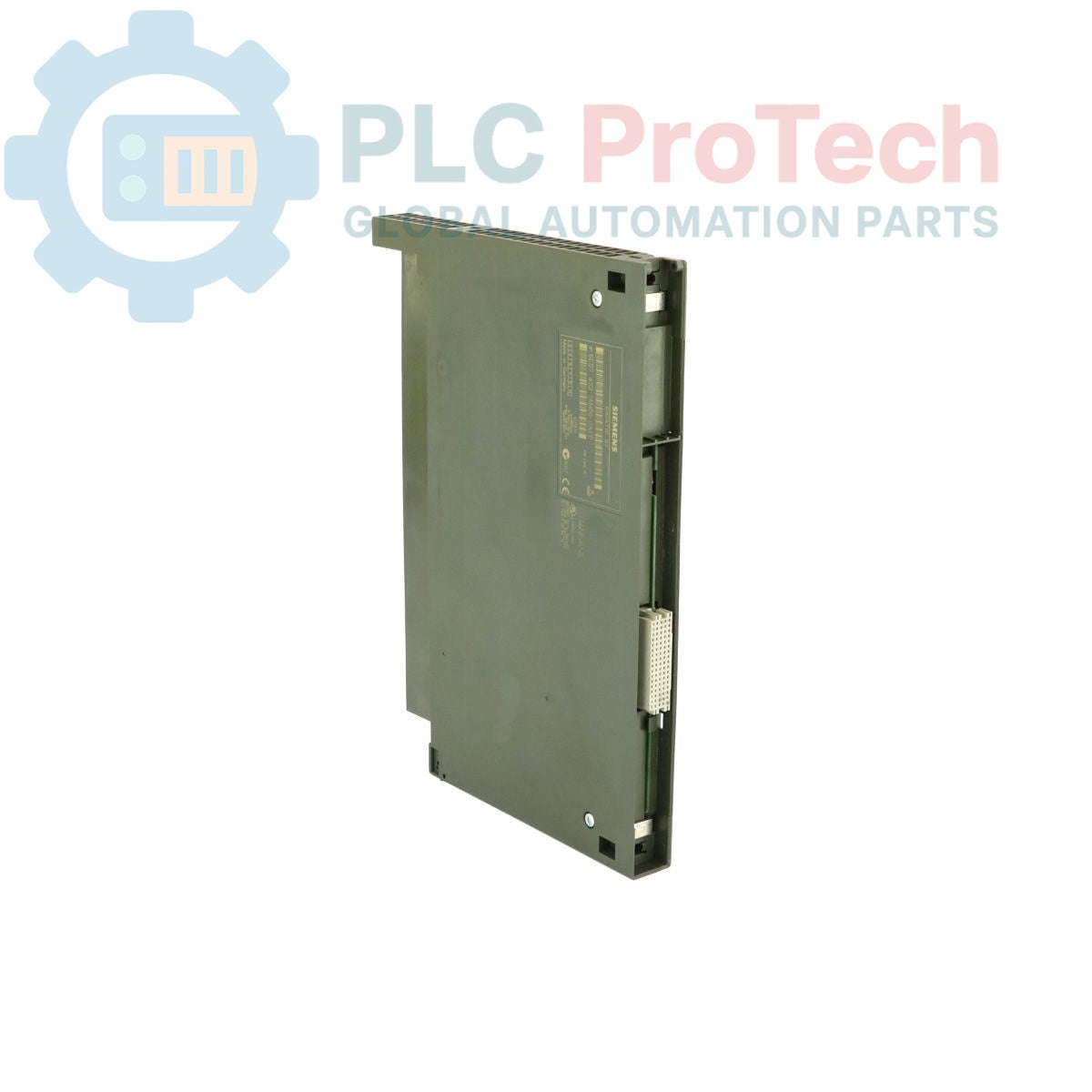

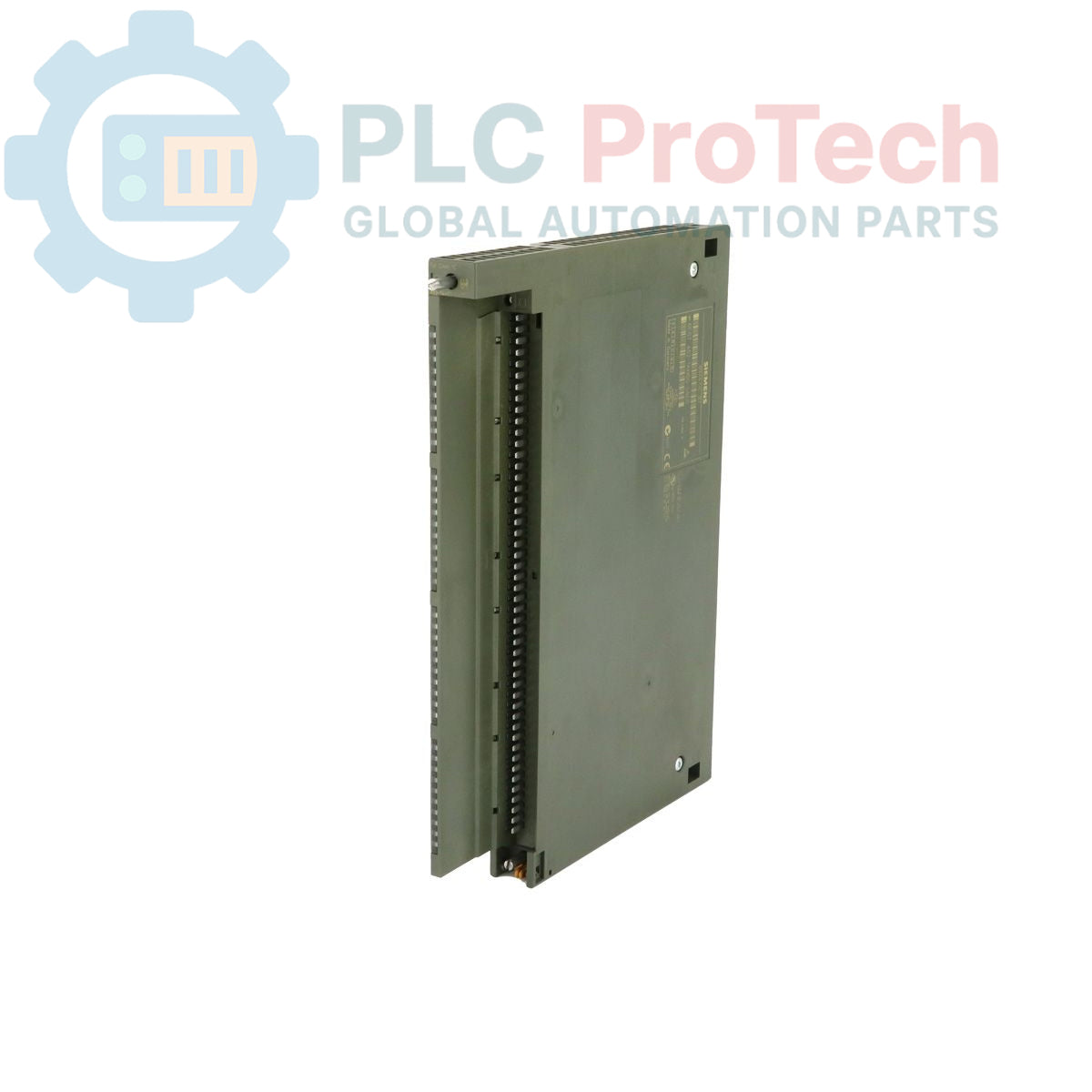

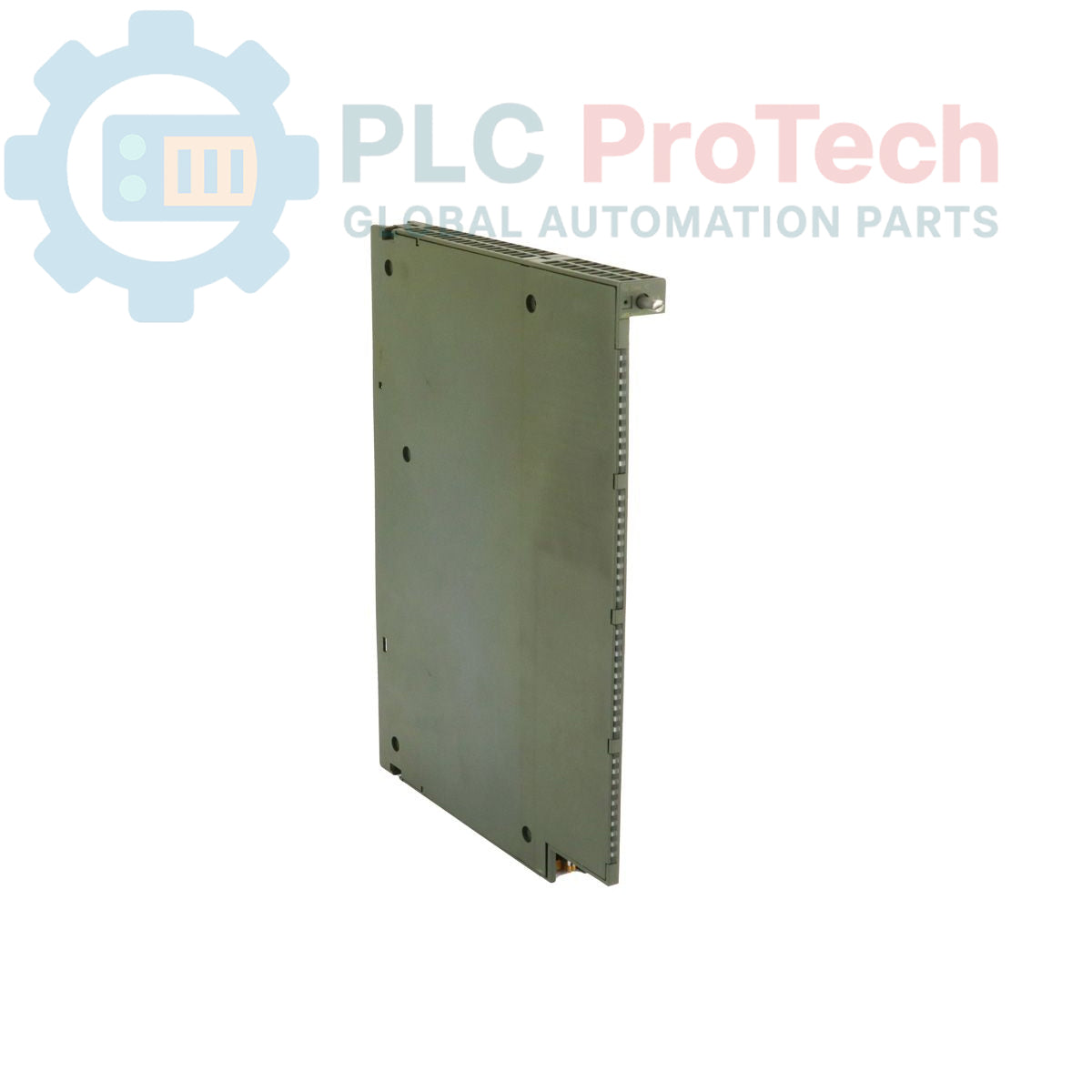

Siemens 6ES7452-1AH00-0AE0 SIMATIC S7-400 FM 452 Pengendali Cam Elektronik

Ikhtisar

6ES7452-1AH00-0AE0 (6ES74521AH000AE0) adalah pengendali cam elektronik 16-saluran berkecepatan tinggi yang dirancang untuk platform SIMATIC S7-400. Modul fungsi (FM) ini menyediakan logika switching berbasis posisi secara otonom, secara efektif menggantikan cam mekanis dengan presisi digital. Modul ini mendukung berbagai jenis encoder—termasuk incremental dan absolute SSI—dengan waktu respons di bawah 100 µs. Paket ini termasuk perangkat lunak konfigurasi pada CD untuk parameterisasi dalam lingkungan STEP 7, memastikan integrasi mulus untuk urutan gerakan kompleks pada mesin pengemasan, pembotolan, dan pembentukan logam.

Spesifikasi Detail

Kemampuan Operasional

6ES7452-1AH00-0AE0 unggul dalam aplikasi berkecepatan tinggi di mana siklus scan PLC terlalu lambat untuk memicu output berdasarkan posisi mekanis. Modul ini memiliki input khusus untuk pengukuran panjang fly-by dan switching titik referensi, memastikan jalur cam tersinkronisasi sempurna dengan sumbu fisik. Dukungan modul untuk sinyal Gray code dan binary SSI memungkinkan posisi resolusi tinggi tanpa risiko kehilangan data saat terjadi gangguan daya. Dengan berat bersih sekitar 650g dan profil ramping 25mm, modul ini terintegrasi secara efisien ke dalam rak S7-400 berkapasitas tinggi.

FAQ Teknis

Apakah modul ini menyediakan pemisahan potensial untuk I/O?

Tidak, input dan output digital pada FM 452 tidak memiliki pemisahan potensial. Penting untuk memperhatikan grounding sistem yang tepat dan manajemen potensial bersama selama instalasi.

Apa frekuensi input maksimum untuk encoder incremental?

Untuk encoder incremental simetris (RS 422), modul mendukung hingga 1 MHz. Untuk encoder incremental asimetris 24V, batasnya adalah 50 kHz (pada 25m) atau 25 kHz (pada 100m).
