Siemens 6ES7517-3TP00-0AB0 SIMATIC S7-1500T CPU 1517T-3 PN/DP CPU Teknologi

Deskripsi

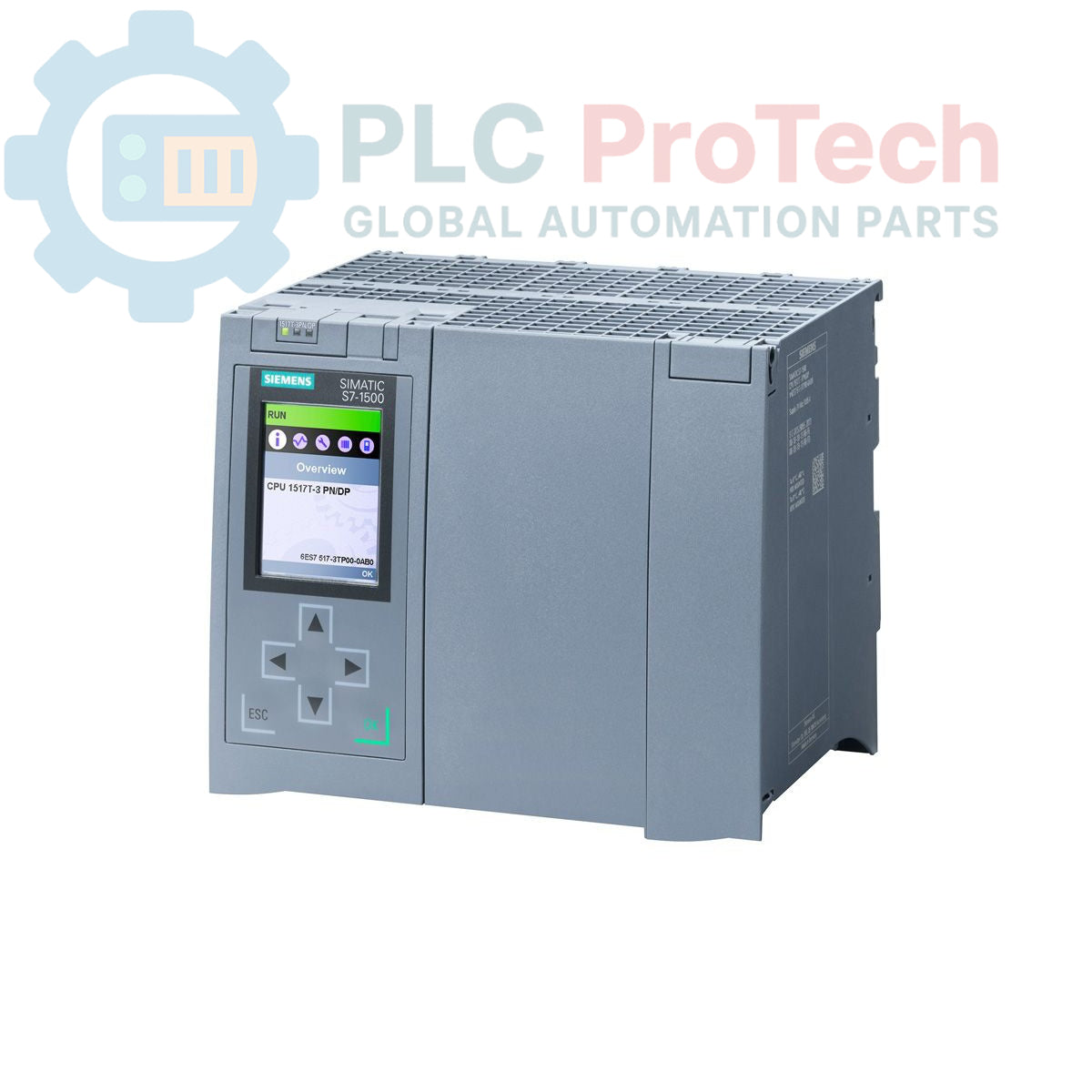

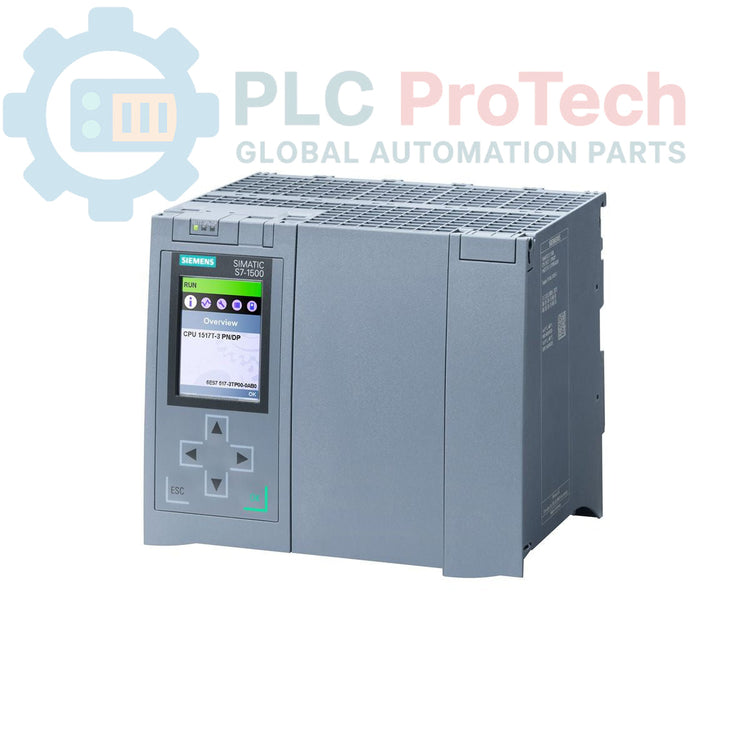

Ini adalah CPU Teknologi seri SIMATIC S7-1500T, model 6ES7517-3TP00-0AB0, dari Siemens. Ini adalah unit pemrosesan pusat yang dirancang untuk tugas kontrol gerak dan teknologi yang menuntut, dengan memori kerja 3 MB untuk program dan 8 MB untuk data. Modul ini menyediakan konektivitas luas dengan tiga antarmuka berbeda: antarmuka PROFINET IRT dengan saklar 2-port terintegrasi, port Ethernet sekunder, dan antarmuka PROFIBUS DP. Dengan kinerja pemrosesan bit 2 ns, CPU ini memberikan eksekusi kecepatan tinggi yang dibutuhkan untuk aplikasi otomasi kompleks. Kartu Memori SIMATIC diperlukan untuk operasi.

Fitur

• Pemrosesan berkinerja tinggi dengan kinerja bit 2 ns.
• Antarmuka PROFINET IRT terintegrasi dengan saklar 2-port untuk komunikasi waktu nyata.
• Antarmuka Ethernet tambahan khusus untuk komunikasi jaringan umum.
• Konektivitas warisan dan tingkat lapangan melalui antarmuka PROFIBUS DP terintegrasi.
• Kapasitas memori besar untuk program kompleks dan set data besar.
• Dirancang untuk fungsi teknologi canggih dan kontrol gerak dalam lingkungan TIA Portal.
• Memerlukan Kartu Memori SIMATIC eksternal untuk operasi dan penyimpanan data.

Aplikasi

• Mesin pengemasan dan pelabelan kecepatan tinggi
• Sistem kontrol gerak multi-sumbu yang kompleks
• Aplikasi robotika dan penanganan
• Lini perakitan dan manufaktur otomatis
• Peralatan pencetakan dan konversi

Spesifikasi Teknis

Panduan Instalasi

1. 1 Pastikan rel pemasangan S7-1500 dalam keadaan tidak berenergi dan verifikasi keadaan nol volt menggunakan multimeter yang terkalibrasi sebelum melanjutkan.
2. 2 Pasang modul CPU ke backplane S7-1500, pastikan konektor bus terpasang dengan benar dan modul terkunci dengan aman di tempatnya.
3. 3 Masukkan Kartu Memori SIMATIC yang kompatibel ke slot yang ditentukan di bagian depan CPU. CPU tidak akan beroperasi tanpa kartu ini.
4. 4 Sambungkan catu daya 24 VDC ke terminal daya modul, dengan memperhatikan polaritas yang benar (+/-) untuk mencegah kerusakan.
5. 5 Hubungkan kabel komunikasi PROFINET, Ethernet, dan PROFIBUS ke port masing-masing. Gunakan kabel terlindung yang sesuai dan pastikan praktik grounding yang benar diikuti untuk menjaga integritas sinyal.
6. 6 Setelah memverifikasi semua koneksi fisik, lepaskan perangkat LOTO dan nyalakan kembali sistem. Lanjutkan dengan konfigurasi perangkat dan pemrograman menggunakan perangkat lunak TIA Portal.
