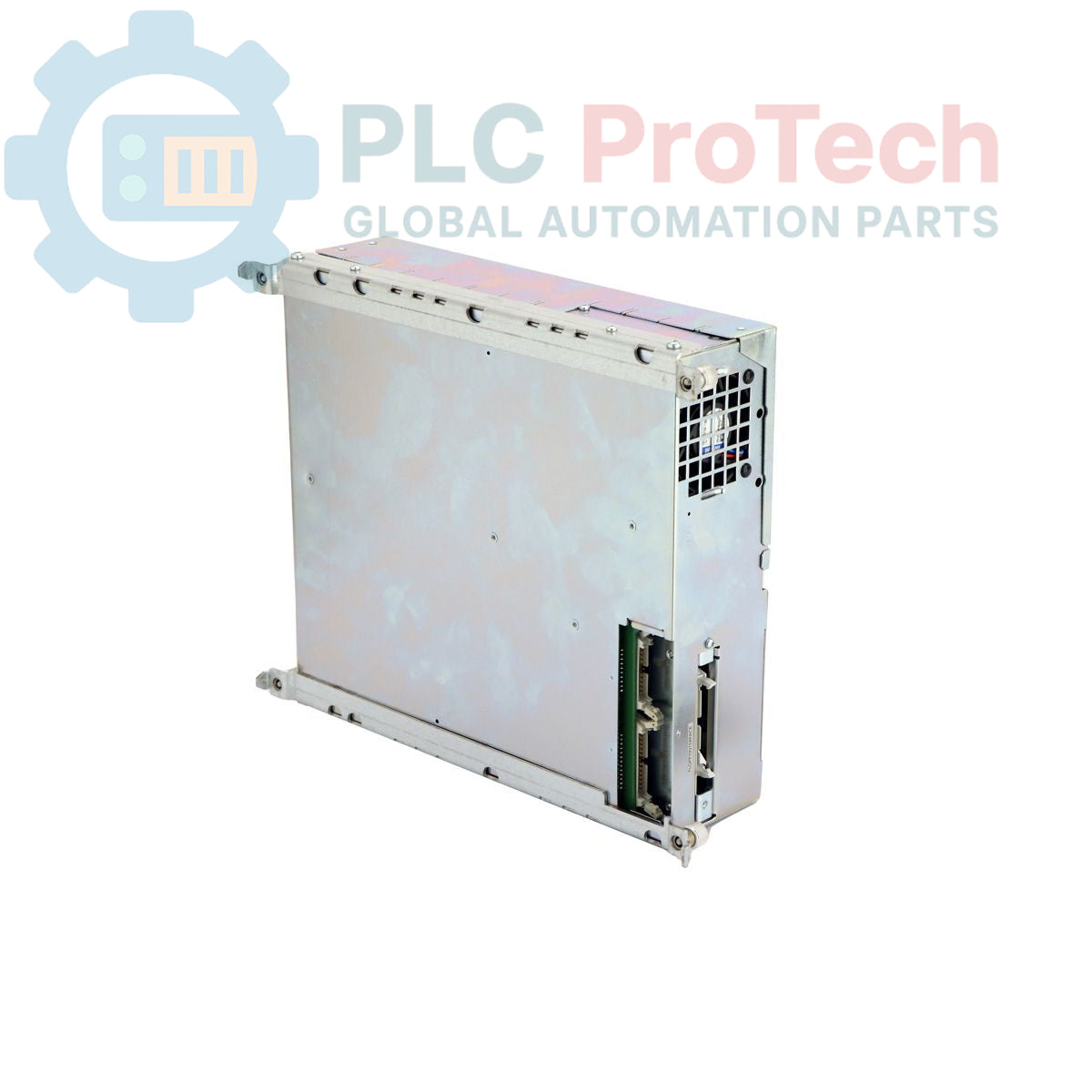

Siemens 6ES7647-5EM23-7CX0 SIMATIC Box PC 620 PC Industri

Deskripsi

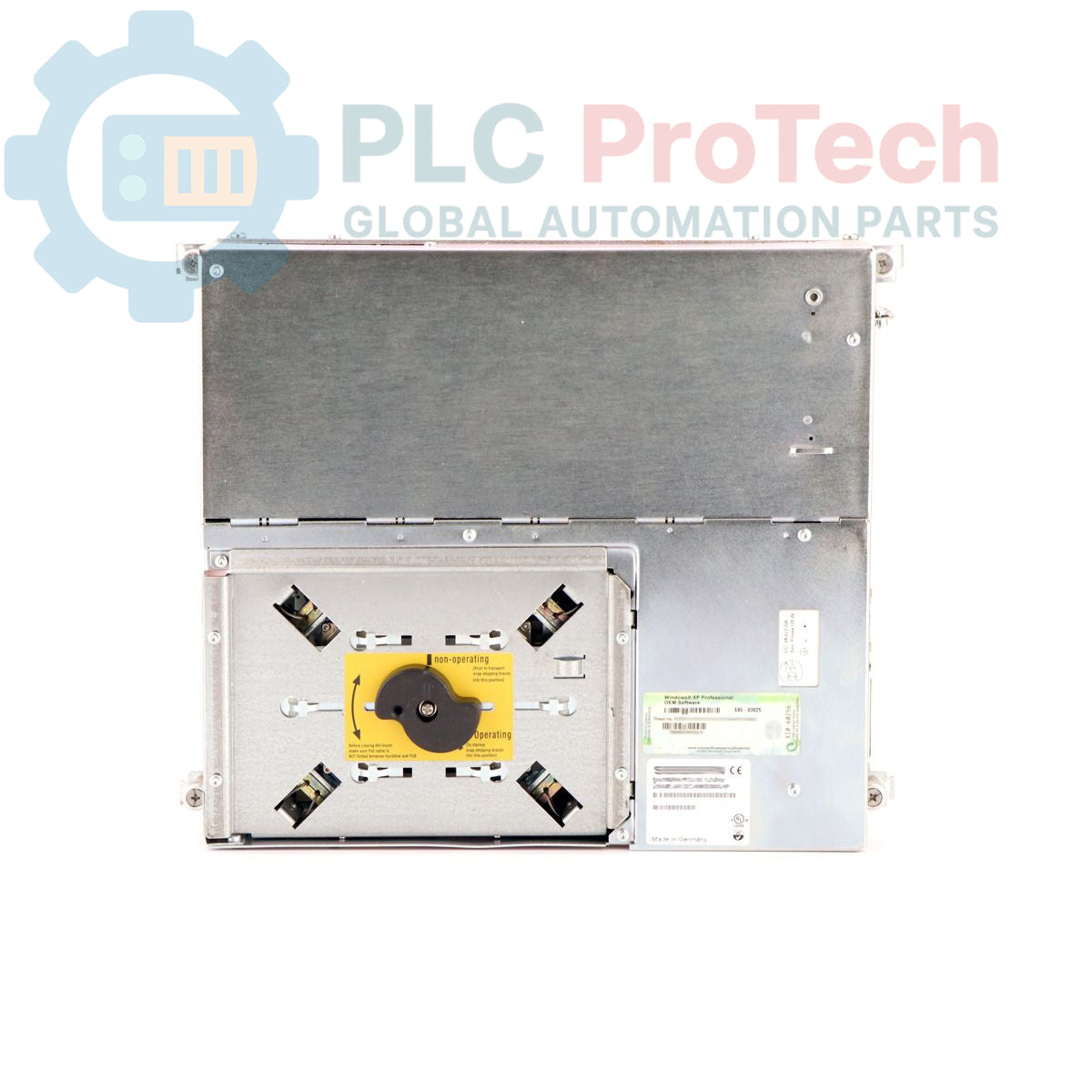

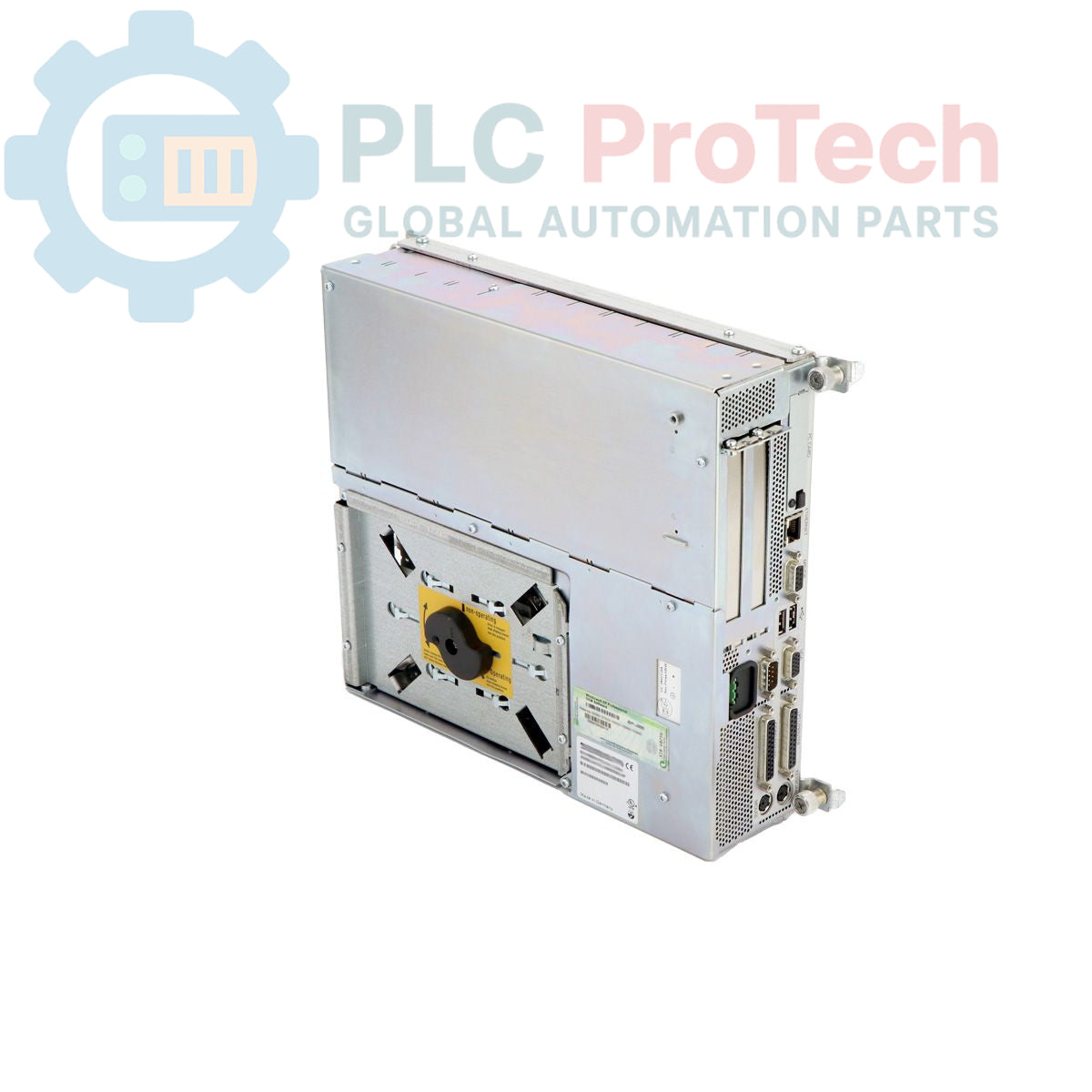

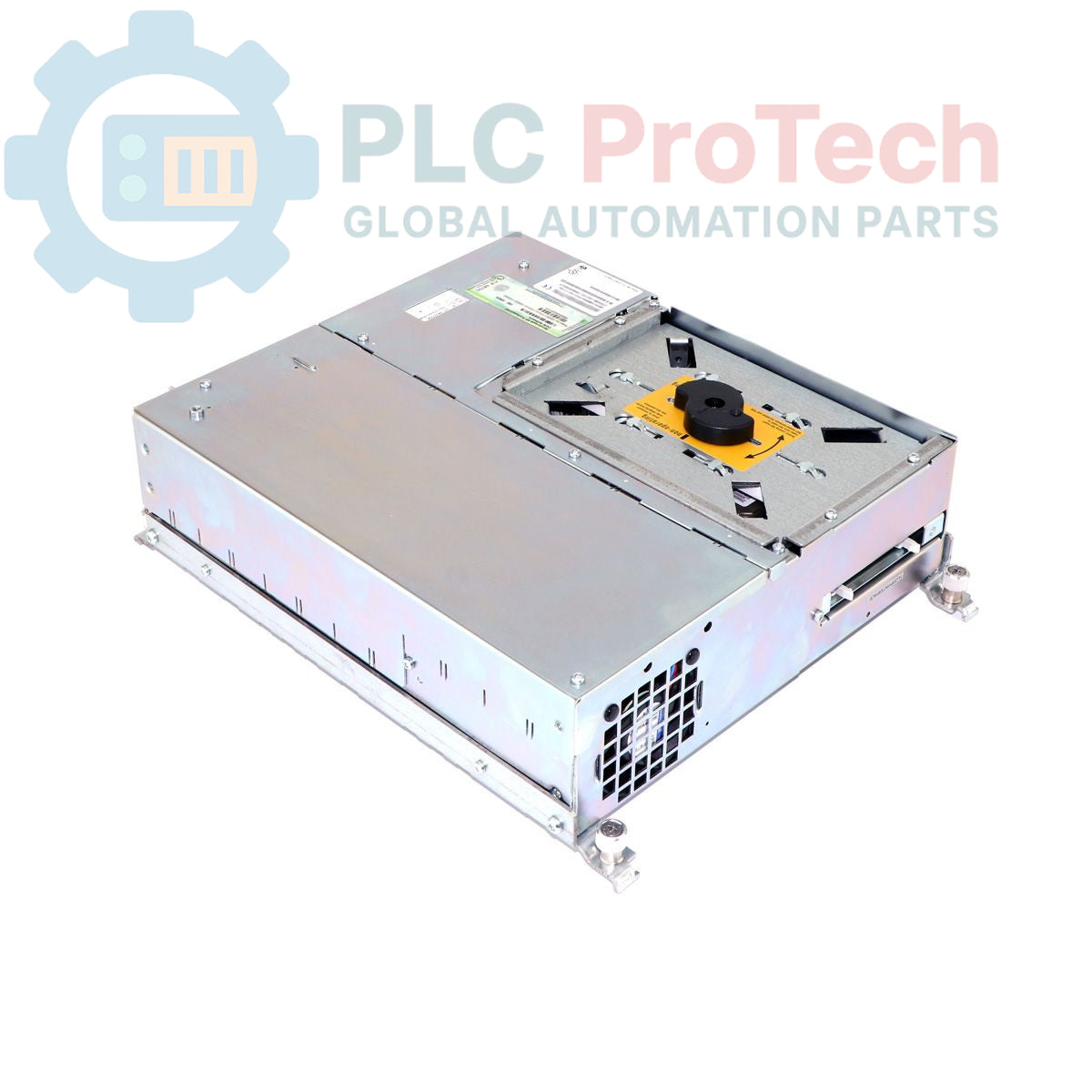

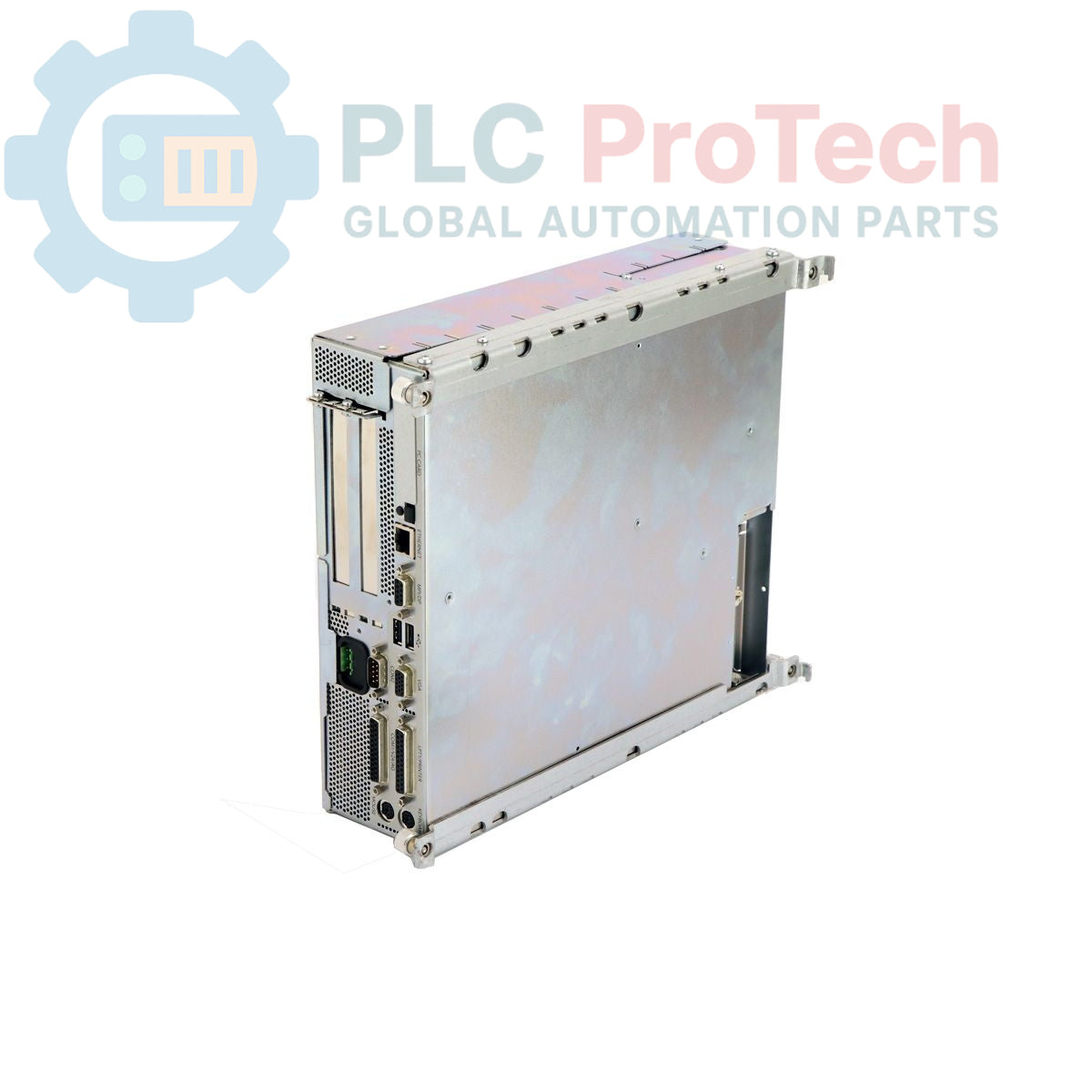

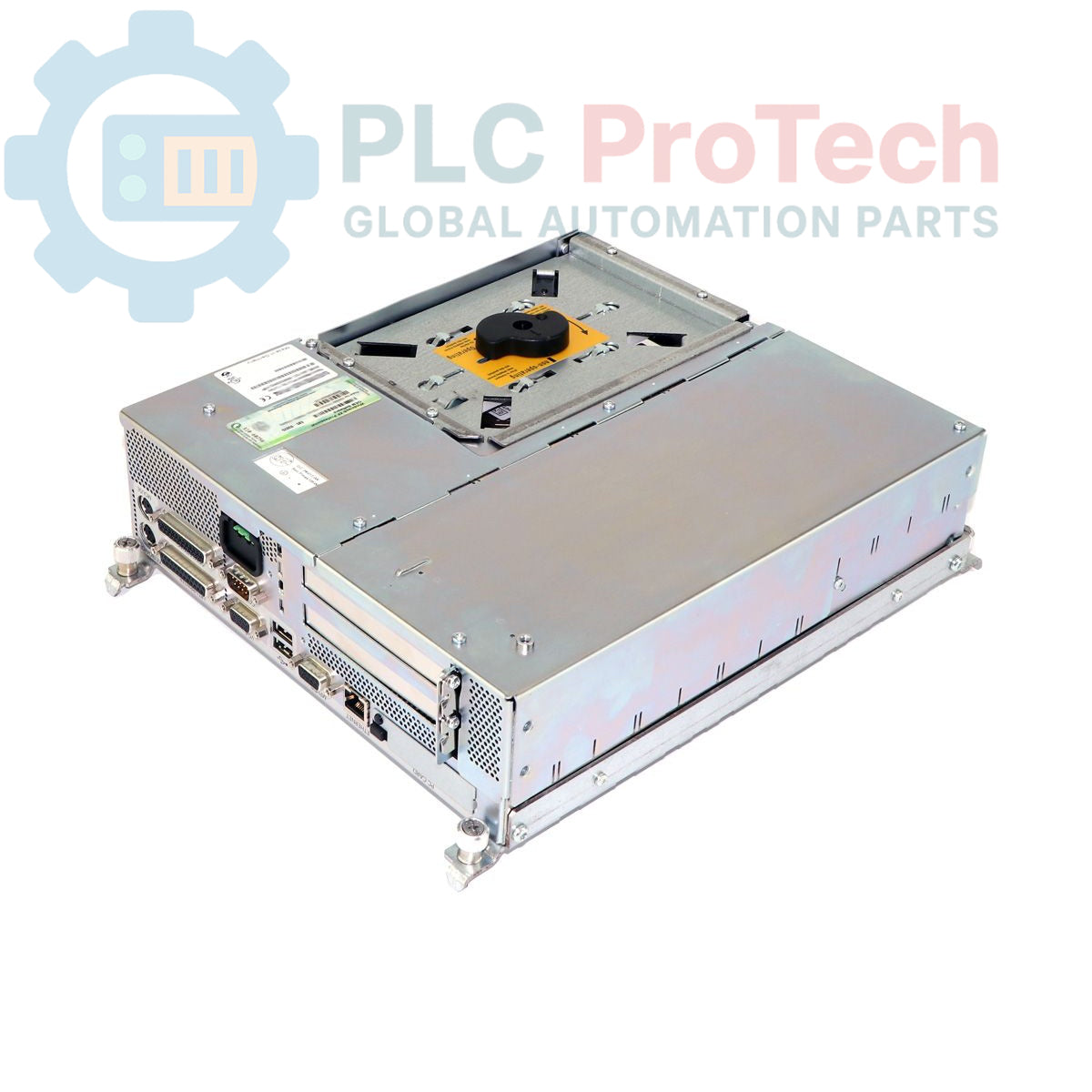

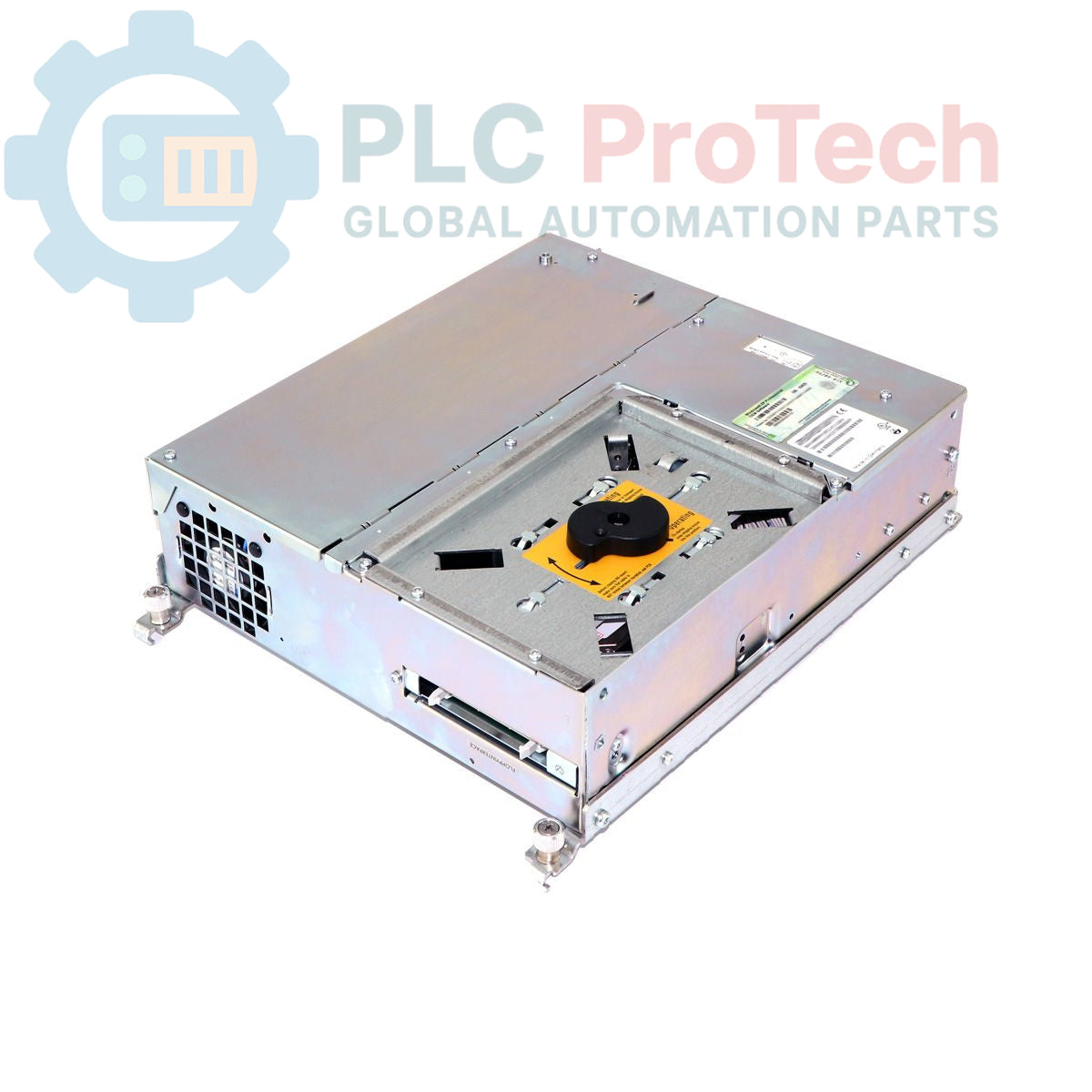

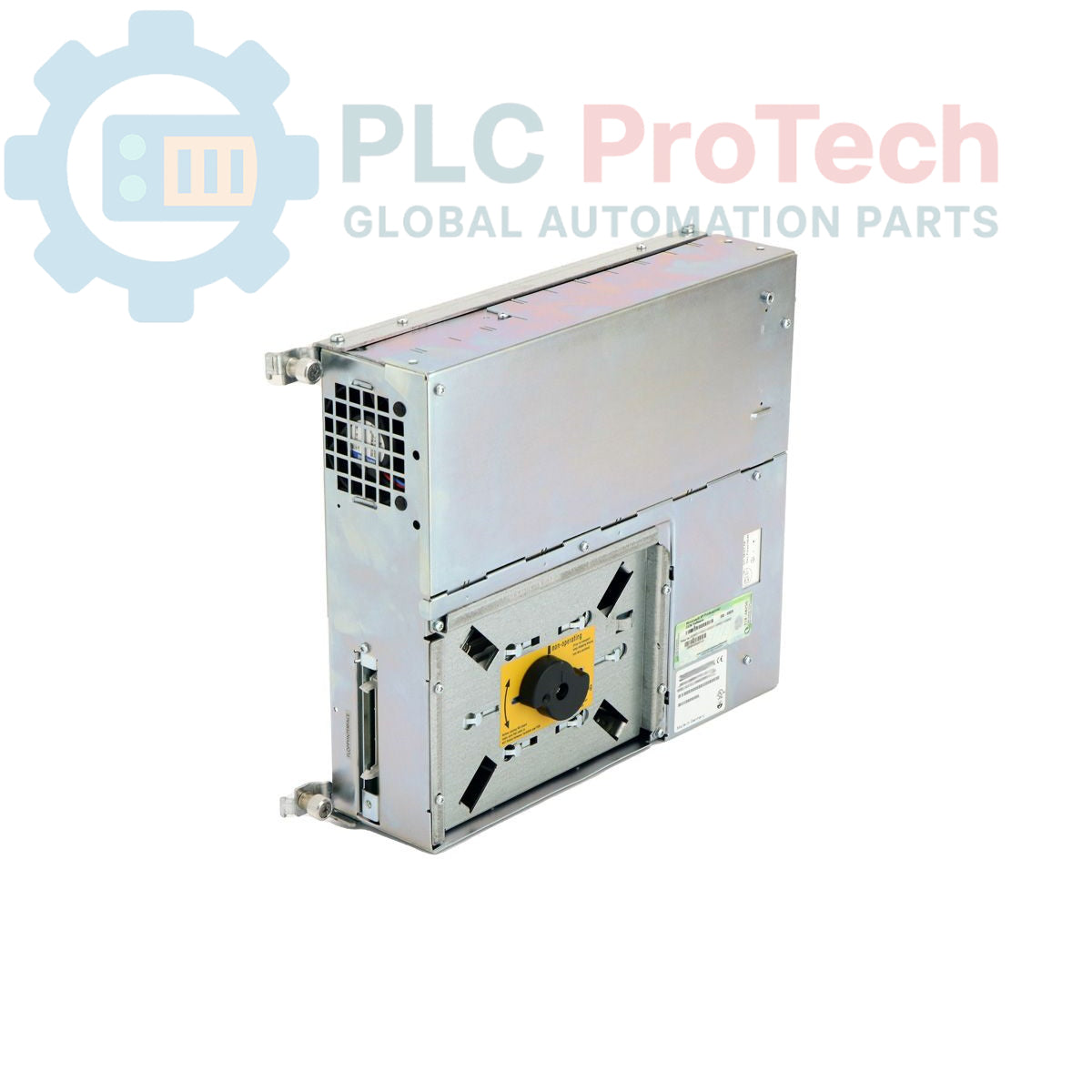

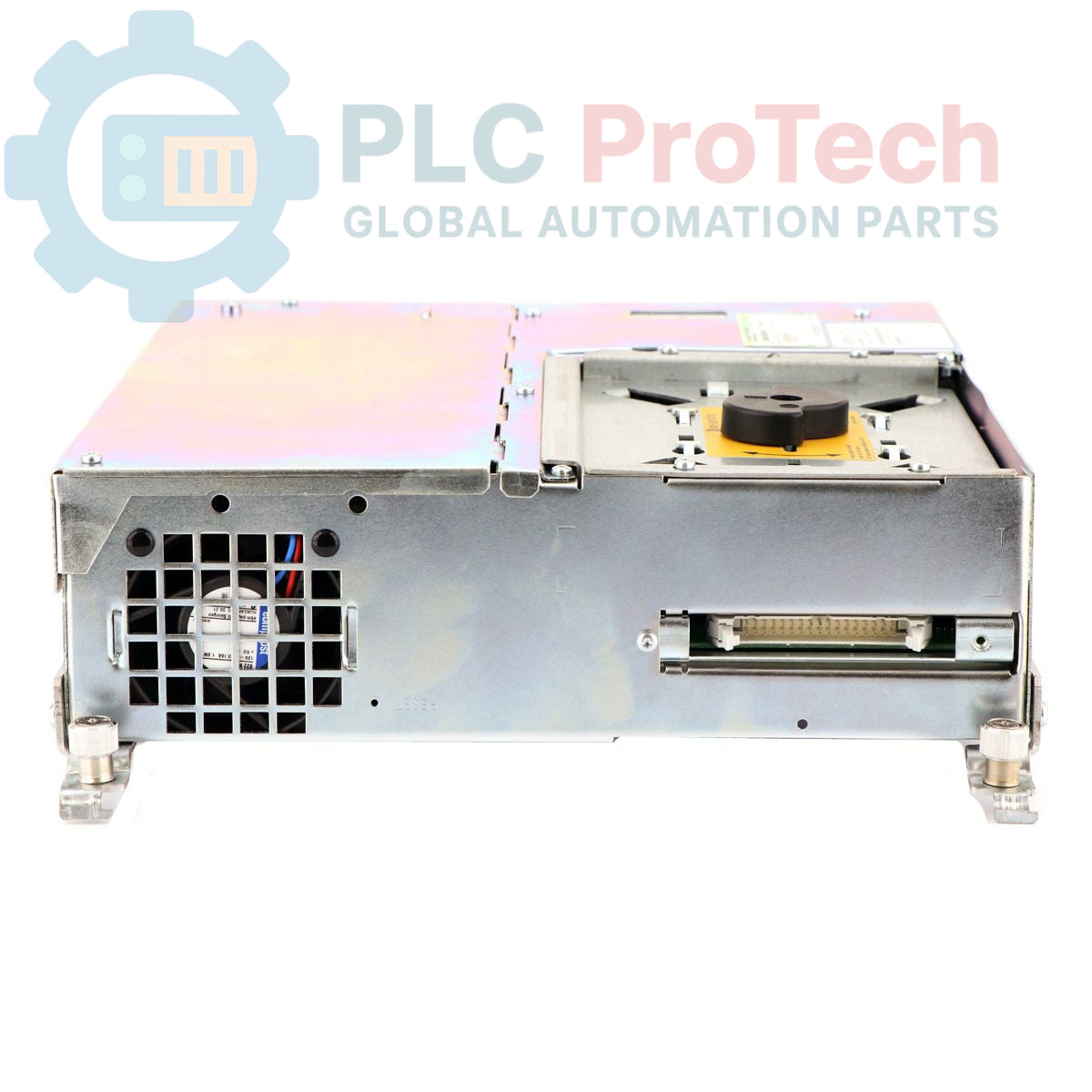

Siemens 6ES7647-5EM23-7CX0 SIMATIC Box PC 620 adalah komputer industri ringkas yang dirancang untuk lingkungan industri berat yang memerlukan keandalan dan kinerja konsisten. Unit ini memiliki kartu grafis AGP terintegrasi yang dapat dikonfigurasi dengan memori 8, 16, atau 32 MB, sehingga menyediakan opsi tampilan fleksibel untuk berbagai aplikasi pengendalian dan pemantauan. Untuk penyimpanan data, perangkat ini dilengkapi dua hard disk 40 GB (2,5") dan drive DVD-ROM. Prosesor Intel Celeron 1,2 GHz terintegrasi, yang dilengkapi cache SLC 256 KB, menyediakan daya komputasi andal untuk proses produksi yang kompleks.

6ES7647-5EM23-7CX0 menawarkan berbagai opsi konektivitas, termasuk antarmuka Ethernet 10/100 Mbit/dtk melalui port RJ45, dua port USB, dan dukungan PCMCIA Tipe 3 untuk kartu ekspansi. Untuk integrasi perangkat keras tambahan, sistem ini menyediakan satu slot PCI kosong dan satu slot ISA/PCI bersama. Fitur kelas industri seperti pengatur waktu watchdog terintegrasi dan pemantauan suhu meningkatkan stabilitas sistem serta keselamatan operasional. Unit ini beroperasi dengan catu daya industri 24 V DC berdaya 105 VA, sehingga kompatibel dengan infrastruktur daya pabrik standar. 6ES7647-5EM23-7CX0 dilengkapi Windows NT 4.0 Workstation (Bahasa Inggris, Service Pack 5) yang telah terinstal dan mendukung lingkungan perangkat lunak lama yang penting dalam banyak operasi manufaktur.

Fitur

• Grafis AGP Terintegrasi (dapat dikonfigurasi 8/16/32 MB)
• Ethernet 10/100 Mbit/dtk (RJ45)
• Slot PC Card (PCMCIA Tipe 3)
• Pengatur Waktu Watchdog Terintegrasi
• Pemantauan Suhu
• 2x Port USB
• 1x Slot PCI Kosong, 1x Slot ISA/PCI Bersama
• Prosesor Intel Celeron 1,2 GHz dengan Cache SLC 256 KB
• Antarmuka PROFIBUS/MPI 12 Mbit/dtk
• Antarmuka TTY
• 2x Hard Disk 40 GB (2,5")
• Drive DVD-ROM
• RAM SDRAM-133 256 MB
• Catu Daya Industri 24 V DC, 105 VA
• Windows NT 4.0 Workstation (Bahasa Inggris, SP5) telah terinstal

Aplikasi

Siemens 6ES7647-5EM23-7CX0 cocok digunakan dalam otomasi industri, pengendalian proses, dan lingkungan manufaktur. Perangkat ini berfungsi sebagai PC industri tangguh untuk operasi lini produksi yang kritis, aplikasi HMI, akuisisi data, dan tugas pengendalian yang memerlukan platform komputasi stabil serta andal. Kompatibilitasnya dengan Windows NT 4.0 Workstation membuatnya ideal untuk diintegrasikan ke dalam sistem yang sudah ada dan bergantung pada lingkungan perangkat lunak lama.

Spesifikasi Teknis

Panduan Instalasi

1. Matikan Daya Sistem: Pastikan semua daya ke area instalasi dan peralatan terkait telah sepenuhnya diputus dan dikunci sebelum memulai instalasi.
2. Pemasangan: Pasang SIMATIC Box PC 620 dengan kokoh di dalam enklosur industri atau kabinet kontrol yang sesuai, dengan memastikan ventilasi dan ruang bebas yang memadai untuk penataan kabel serta akses pemeliharaan.
3. Koneksi Daya: Hubungkan catu daya 24 V DC ke terminal yang ditentukan dengan memperhatikan polaritas yang benar. Pastikan sumber daya dapat menyediakan 105 VA yang diperlukan.
4. Pentanahan: Buat koneksi protective earth (PE) yang tepat ke sasis Box PC untuk memastikan keselamatan listrik dan meminimalkan interferensi elektromagnetik.
5. Koneksi Jaringan: Hubungkan kabel Ethernet ke port RJ45 untuk komunikasi jaringan. Pastikan kabel memenuhi standar industri terkait ketahanan dan pelindung jika diperlukan oleh lingkungan penggunaan.
6. Koneksi Periferal: Hubungkan perangkat USB, PROFIBUS/MPI, TTY, serta kartu PCMCIA atau kartu slot ekspansi sesuai kebutuhan aplikasi. Atur jalur kabel untuk mencegah tegangan dan interferensi.
7. Verifikasi Sistem: Setelah instalasi, aliri kembali sistem dan verifikasi pengoperasian yang benar, termasuk proses boot Windows NT 4.0 Workstation serta fungsi semua periferal dan antarmuka yang terhubung.
