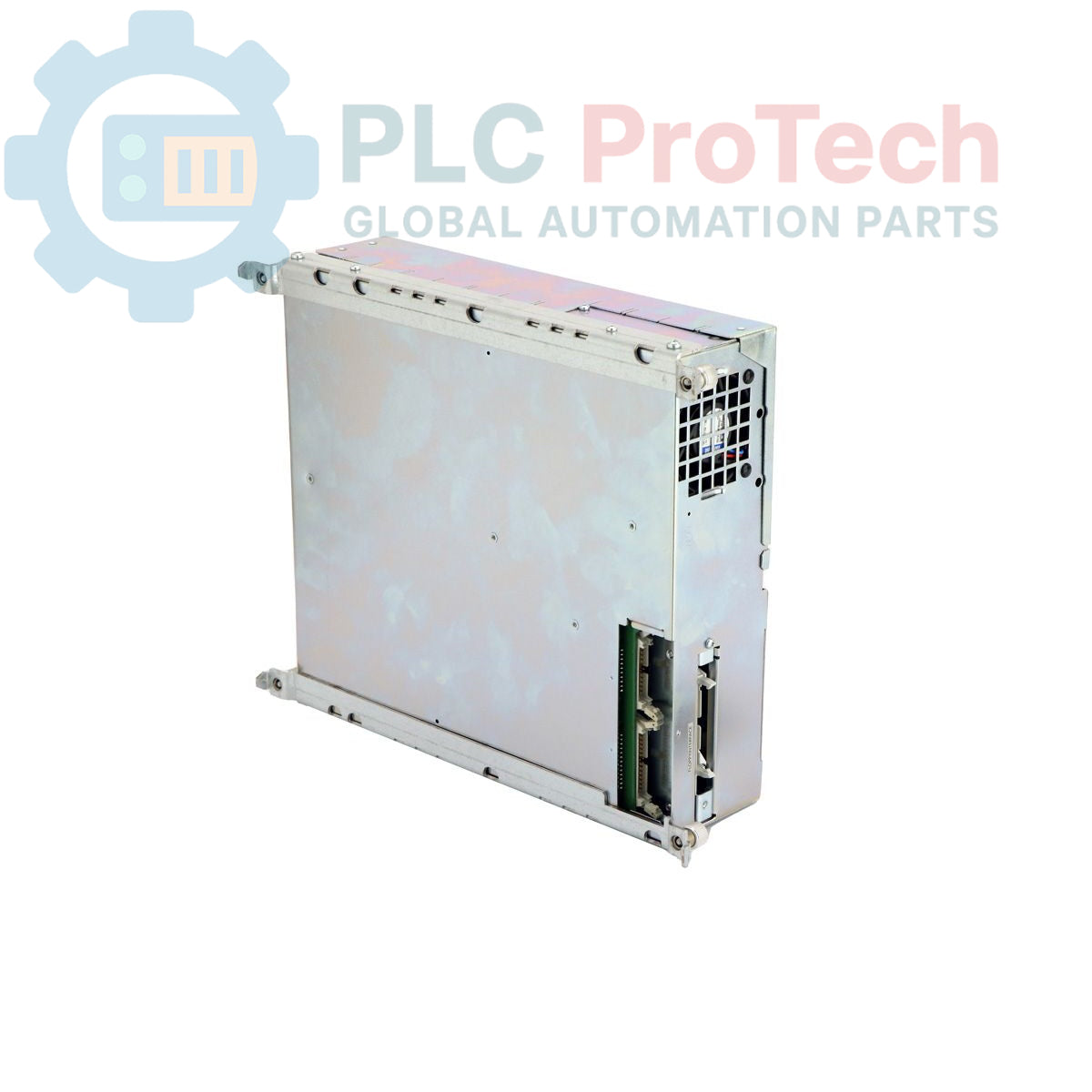

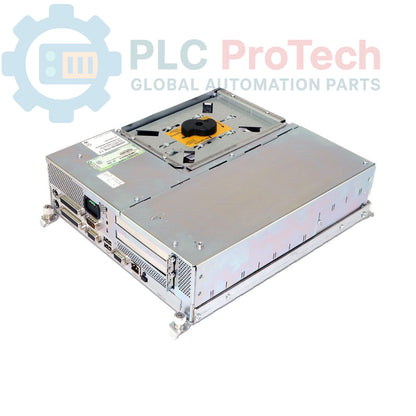

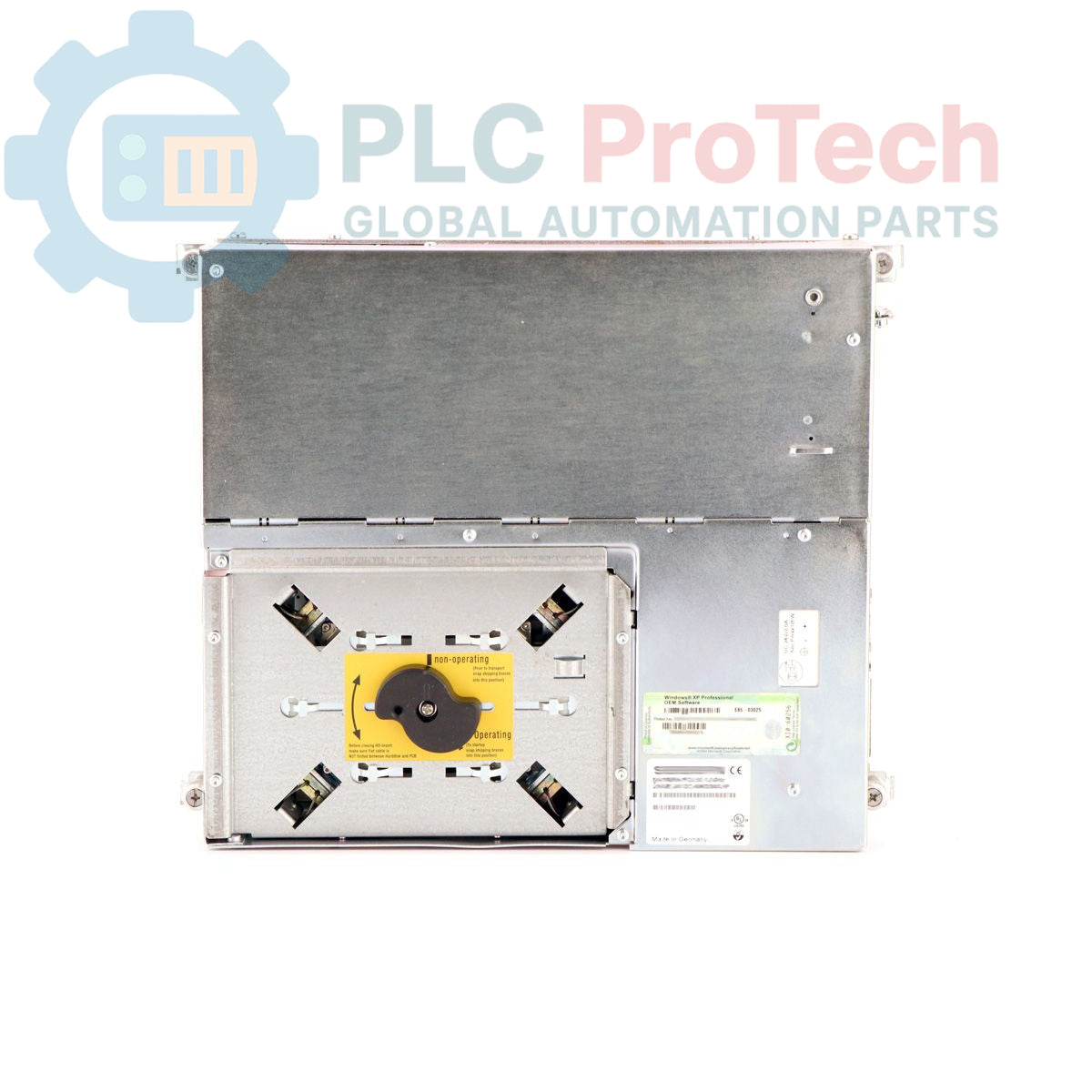

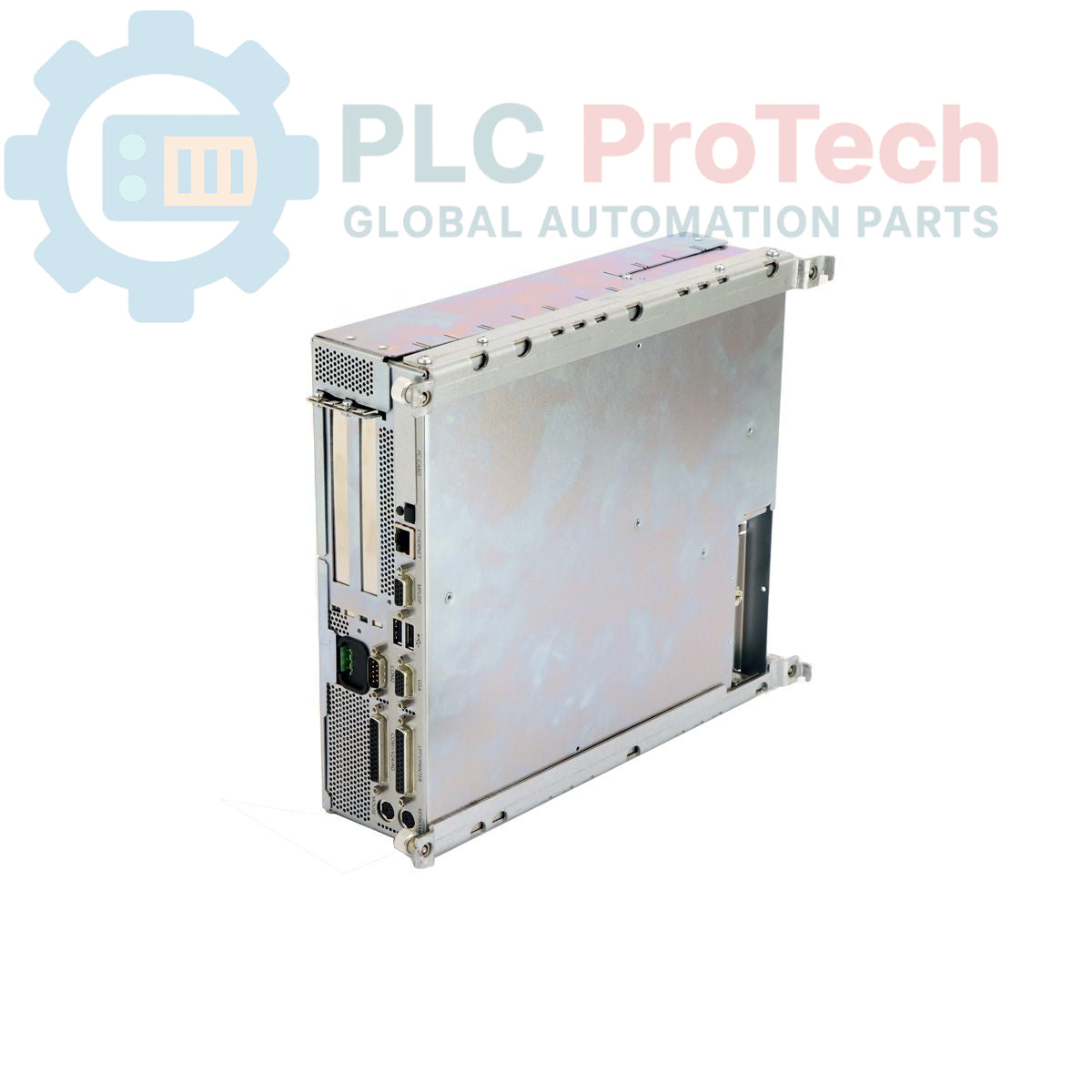

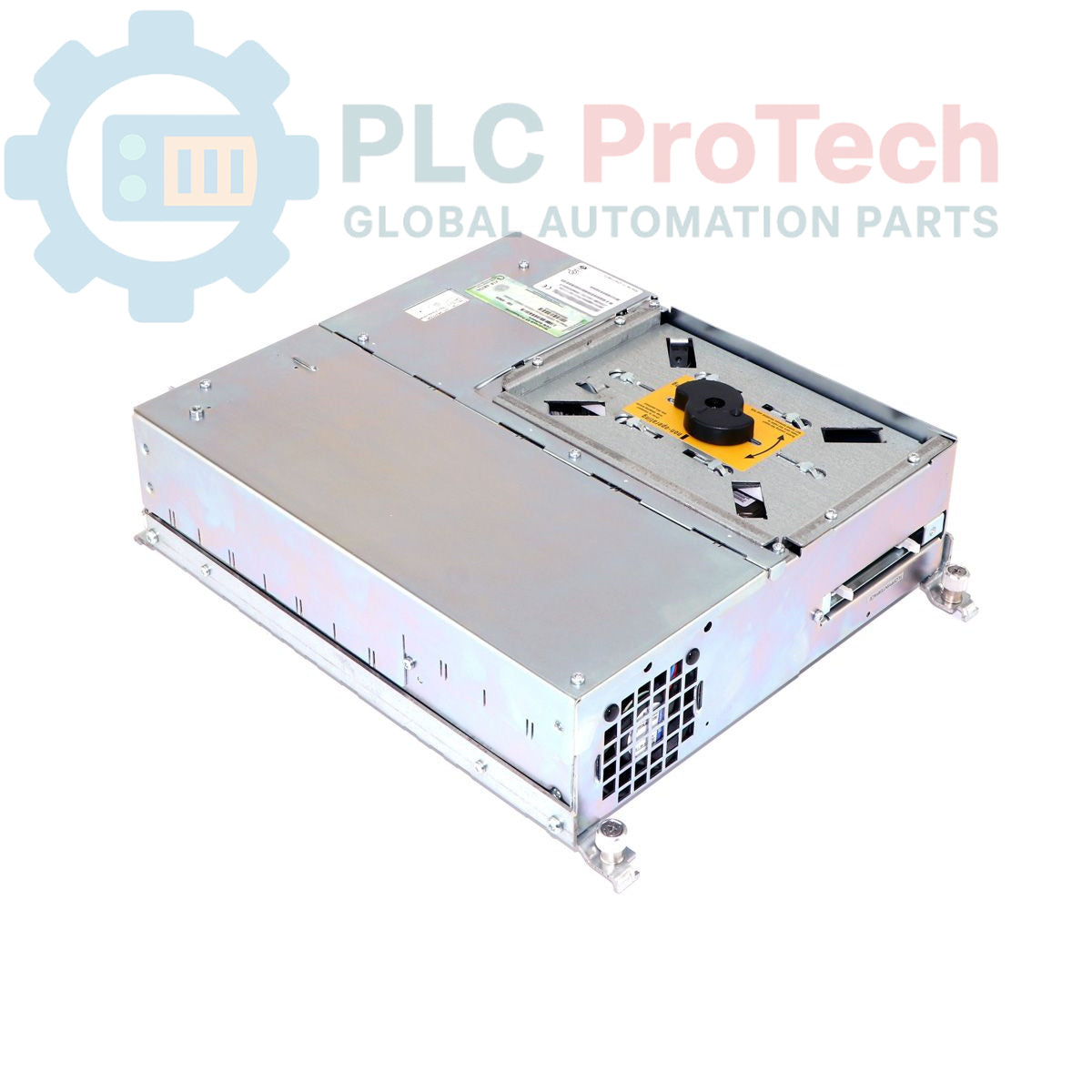

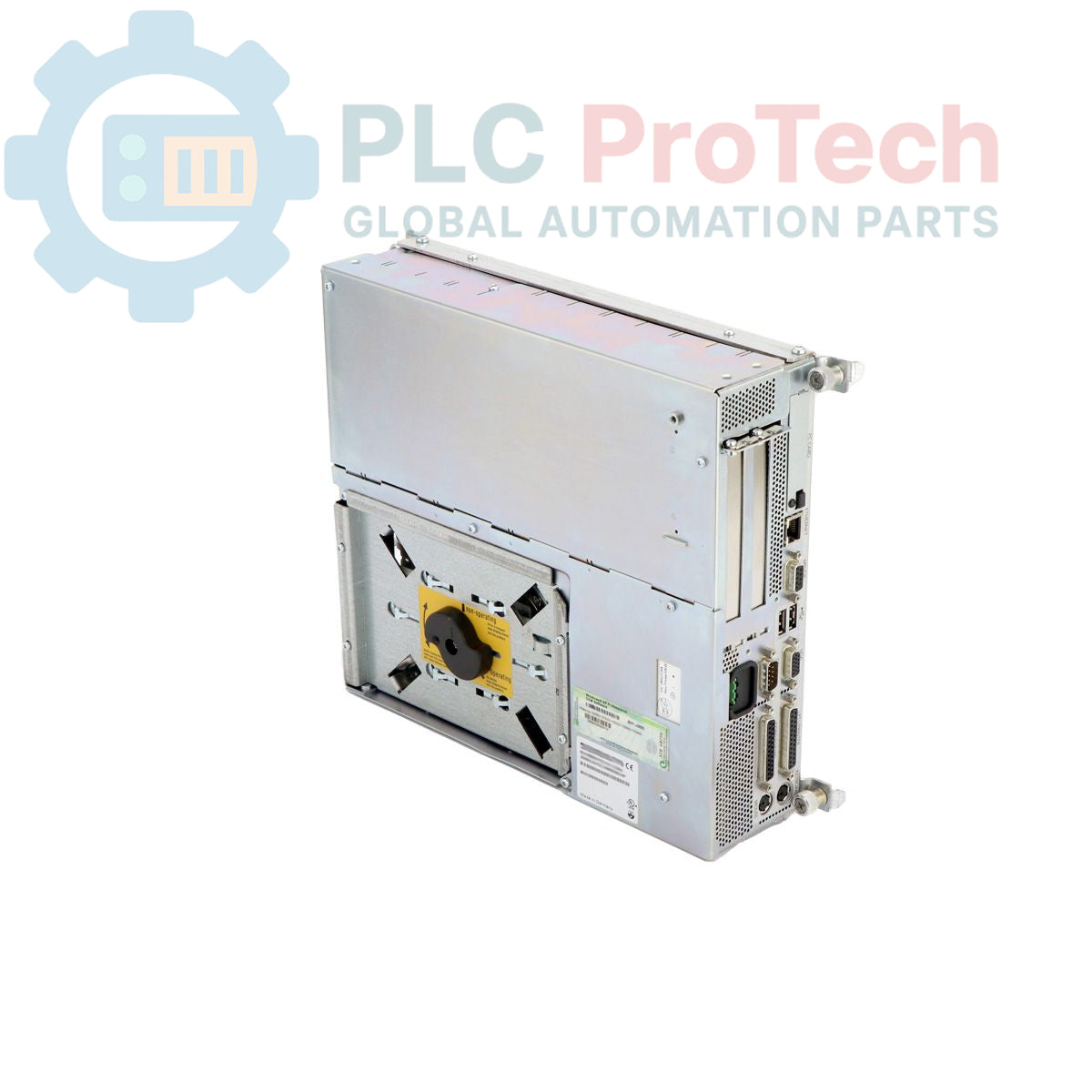

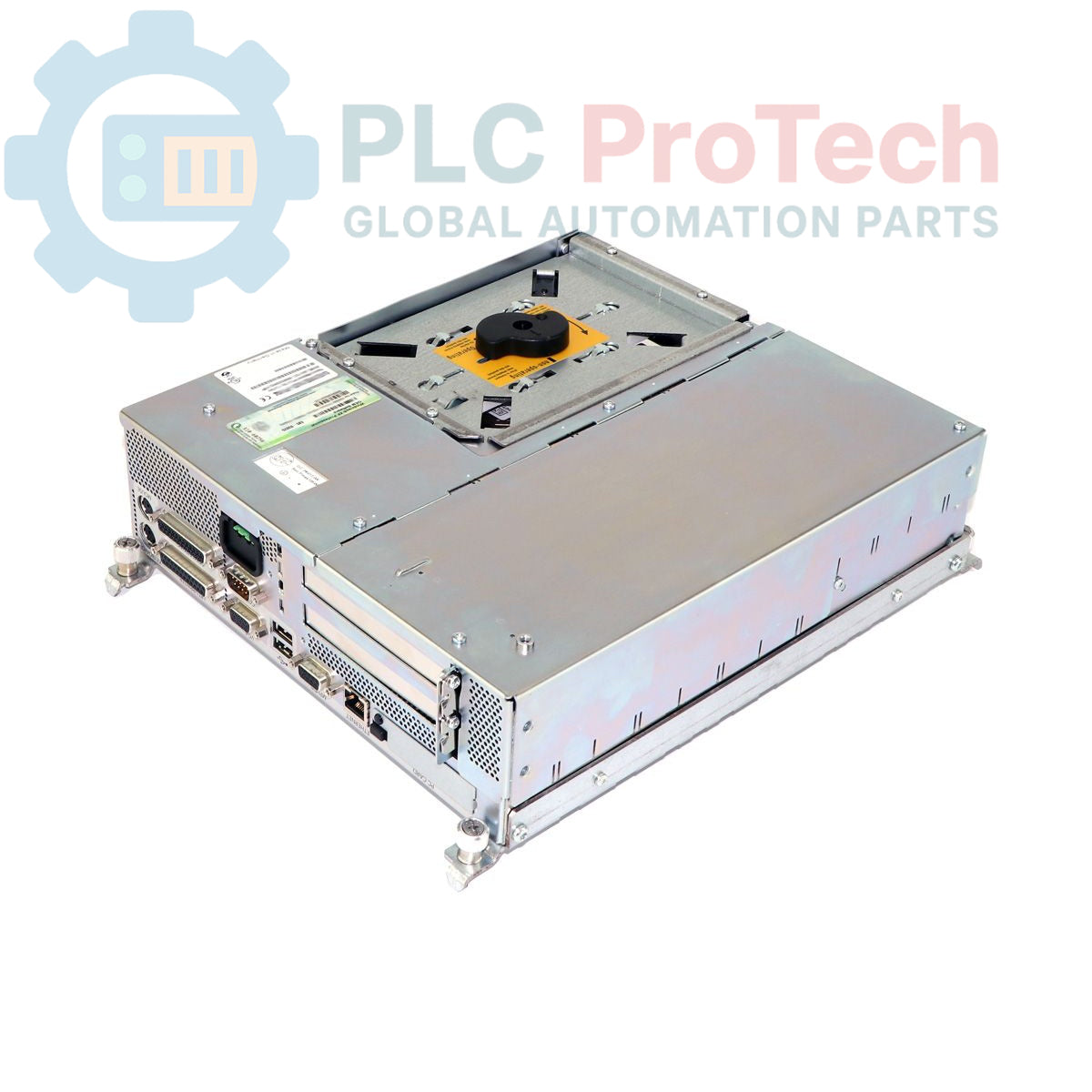

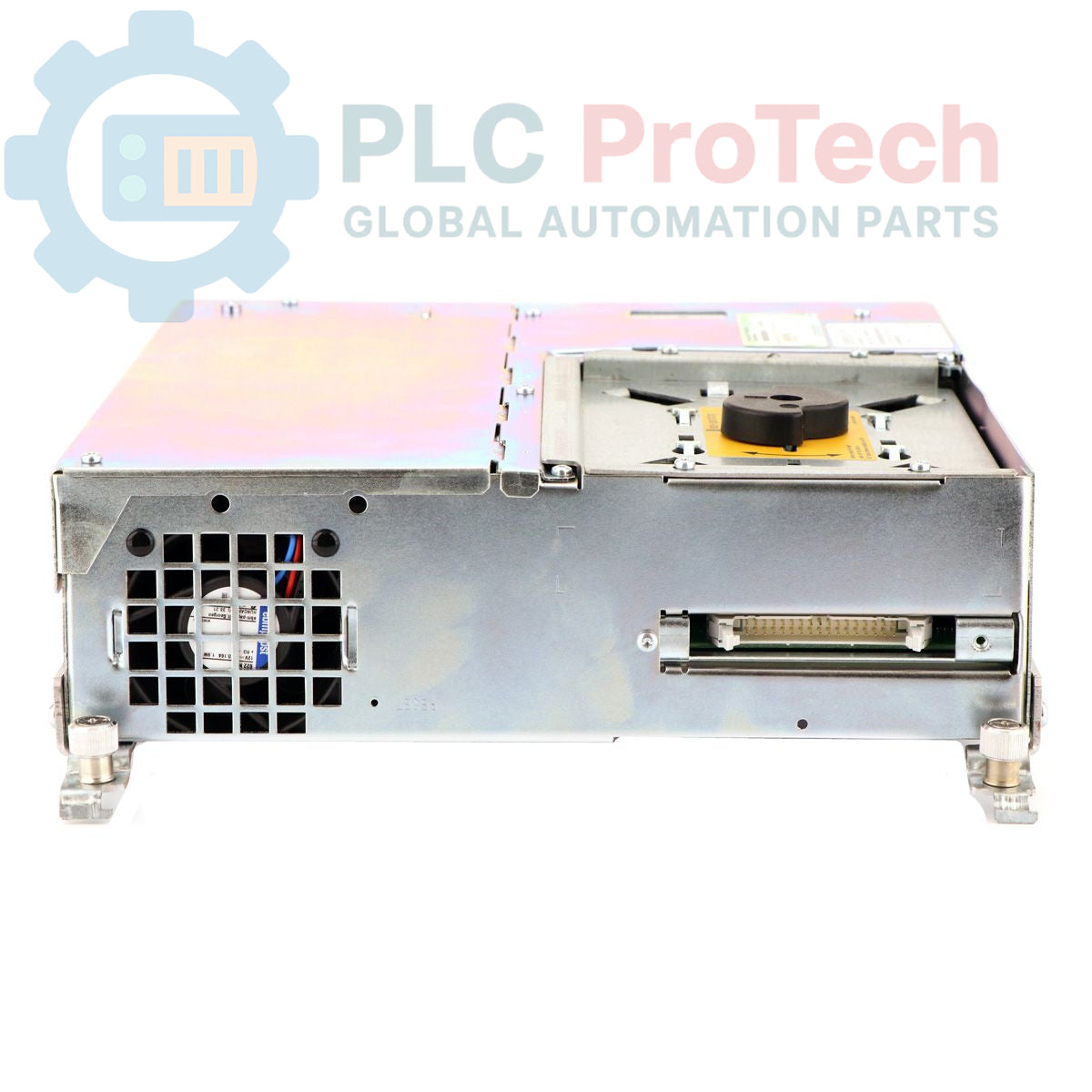

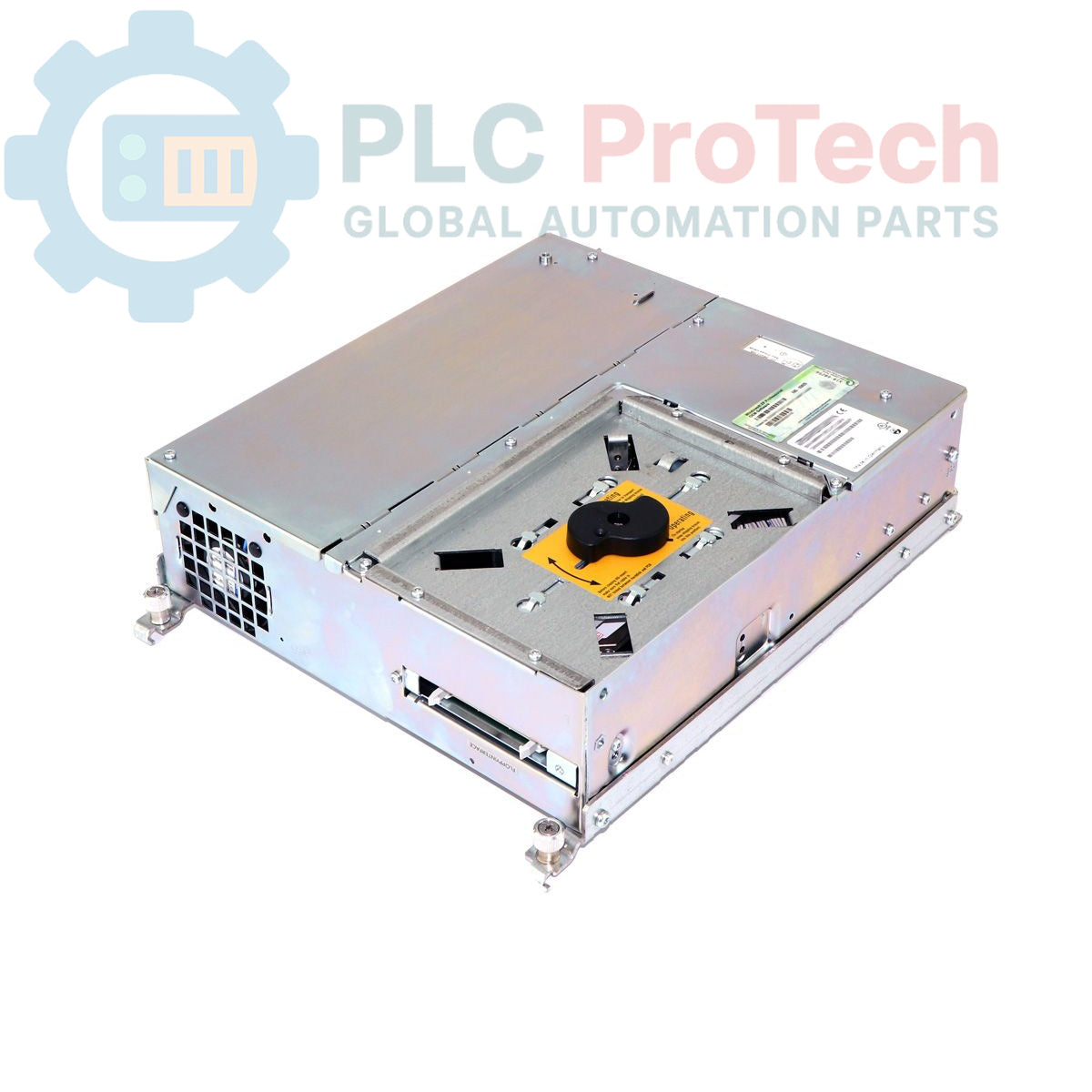

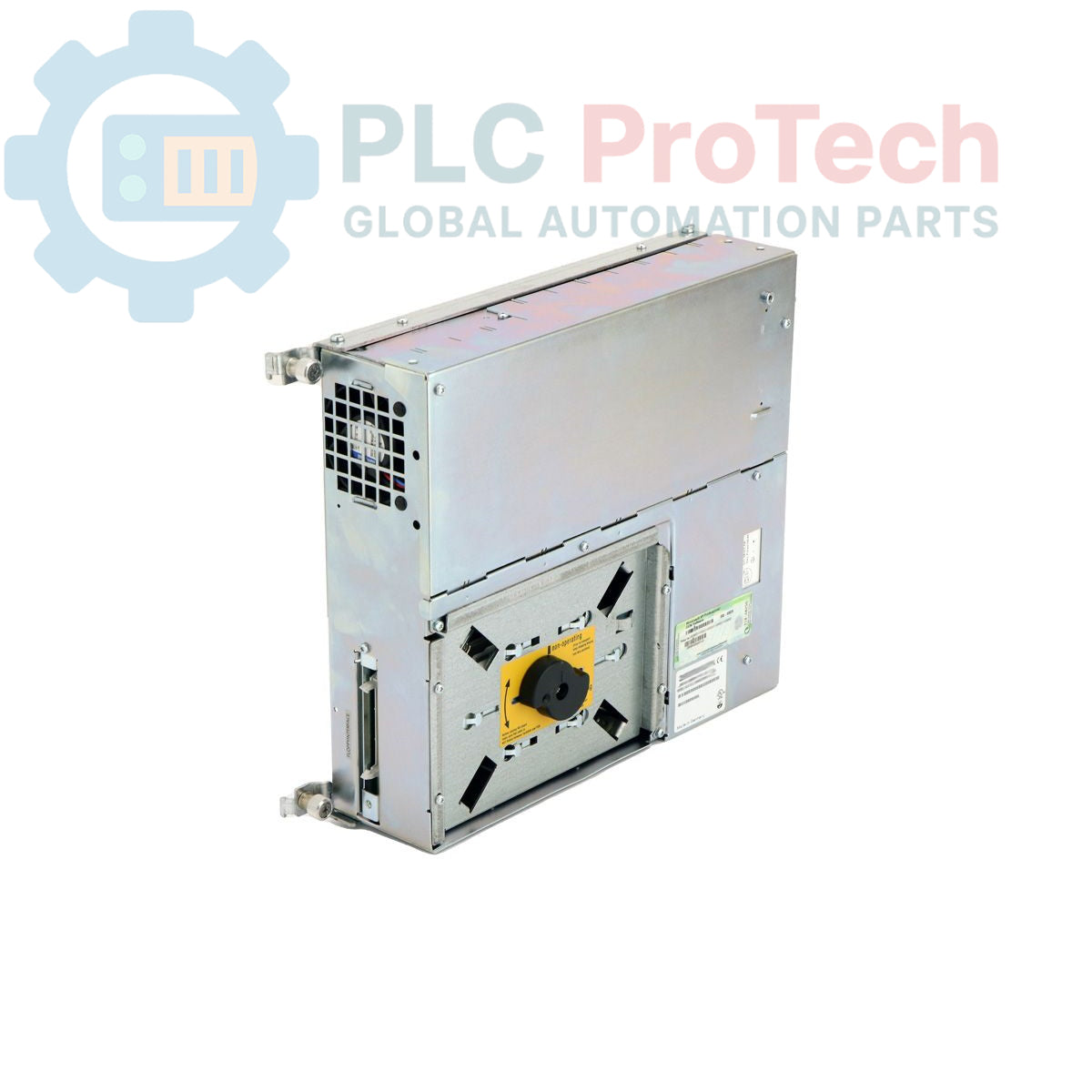

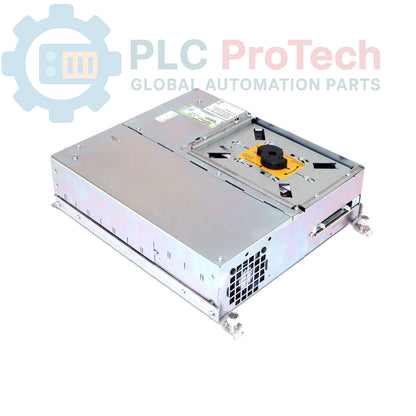

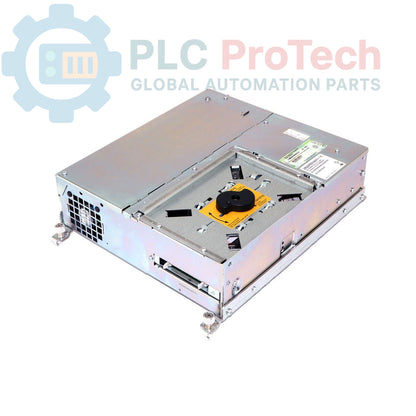

Siemens 6ES7647-5GF30-0KX0 SIMATIC BOX PC 620 PC Box

Deskripsi

Siemens 6ES7647-5GF30-0KX0 adalah SIMATIC BOX PC 620, PC box industri yang dirancang untuk lingkungan otomasi yang tangguh. Unit ini dilengkapi grafis AGP dengan opsi memori yang dapat dikonfigurasi, antarmuka Ethernet 10/100 Mbit/dtk, dan slot PC Card (PCMCIA Tipe 3) untuk ekspansi. Unit ini memiliki watchdog dan pemantauan suhu untuk memastikan keandalan sistem. Konektivitas mencakup dua port USB, satu slot PCI, dan satu slot ISA/PCI kosong. PC ini dilengkapi prosesor Pentium III 1.26GHz, SLC 512 KB, dan SDRAM-133 512 MByte. Kemampuan komunikasi mencakup antarmuka PROFIBUS/MPI dan TTY. Penyimpanan disediakan oleh HDD EIDE 80 GB dan drive DVD-ROM, dilengkapi drive Floppy 3,5" 1,44 MB. Unit ini beroperasi dengan catu daya industri 110/230V, mendukung standar NAMUR, dan telah terpasang sebelumnya dengan Windows XP Professional Multibahasa (termasuk SP2).

Fitur

• Grafis AGP Terintegrasi (dapat dikonfigurasi 8/16/32 MB)
• Ethernet 10/100 Mbit/dtk melalui antarmuka RJ45
• Slot PC Card (PCMCIA Tipe 3)
• Pemantauan Watchdog dan Suhu Terintegrasi
• 2 port USB
• 1 slot PCI dan 1 slot ISA/PCI kosong
• Prosesor Pentium III 1.26GHz dengan FSB 133MHz dan SLC 512 KB
• Antarmuka komunikasi PROFIBUS/MPI dan TTY
• HDD EIDE 80 GB dan drive DVD-ROM
• RAM SDRAM-133 512 MByte
• Drive Floppy 3,5" 1,44 MB
• Catu Daya Industri 110/230V dengan dukungan NAMUR
• Windows XP Professional Multibahasa telah terpasang sebelumnya (EN,GER,FR,IT,SP, termasuk SP2)

Aplikasi

Siemens SIMATIC BOX PC 620 cocok untuk berbagai aplikasi otomasi industri, termasuk sistem antarmuka manusia-mesin (HMI), akuisisi data, kontrol proses, tugas visualisasi, serta sebagai platform komputasi tangguh di lingkungan manufaktur dan produksi yang memerlukan pengoperasian andal dan protokol komunikasi industri tertentu.

Spesifikasi Teknis

Koneksi / Antarmuka

6ES7647-5GF30-0KX0 menyediakan antarmuka eksternal berikut:

• Ethernet (RJ45)
• Port USB (2x)
• PROFIBUS/MPI
• TTY
• Slot PC Card (PCMCIA Tipe 3)

Panduan Instalasi

1. Pemutusan Energi: Pastikan semua daya ke area instalasi telah diputus dan dikunci sebelum memulai pekerjaan apa pun.
2. Pemasangan: Pasang kotak PC dengan kuat di dalam enklosur atau rak industri yang sesuai, serta pastikan ventilasi dan ruang bebas yang memadai untuk perutean kabel dan pemeliharaan.
3. Koneksi Daya: Sambungkan paket daya industri 110/230V ke sumber daya AC yang stabil dan terlindungi. Verifikasi tegangan dan pembumian yang benar.
4. Pembumian: Buat koneksi protective earth (PE) yang kuat ke sasis kotak PC untuk meminimalkan derau listrik dan memastikan keselamatan.
5. Koneksi Periferal: Sambungkan periferal yang diperlukan, seperti monitor, keyboard, dan mouse, ke port yang sesuai.
6. Pengkabelan Komunikasi: Rutekan kabel Ethernet, PROFIBUS/MPI, dan TTY sesuai standar pengkabelan industri, dengan memastikan pelindung dan terminasi yang tepat untuk mencegah interferensi.
7. Pertimbangan Lingkungan: Pastikan lingkungan pengoperasian mematuhi rentang suhu dan kelembapan yang ditentukan untuk peralatan PC industri guna mempertahankan kinerja optimal dan masa pakai yang panjang.
8. Penyalaan Awal: Setelah semua koneksi diverifikasi, nyalakan daya dan amati proses booting sistem. Konfigurasikan sistem operasi dan aplikasi sesuai kebutuhan.

Kepatuhan dan Sertifikasi

Paket daya terintegrasi mendukung standar NAMUR, yang menunjukkan kesesuaiannya untuk aplikasi industri tertentu yang memerlukan antarmuka dan perilaku operasional yang terstandarisasi.
