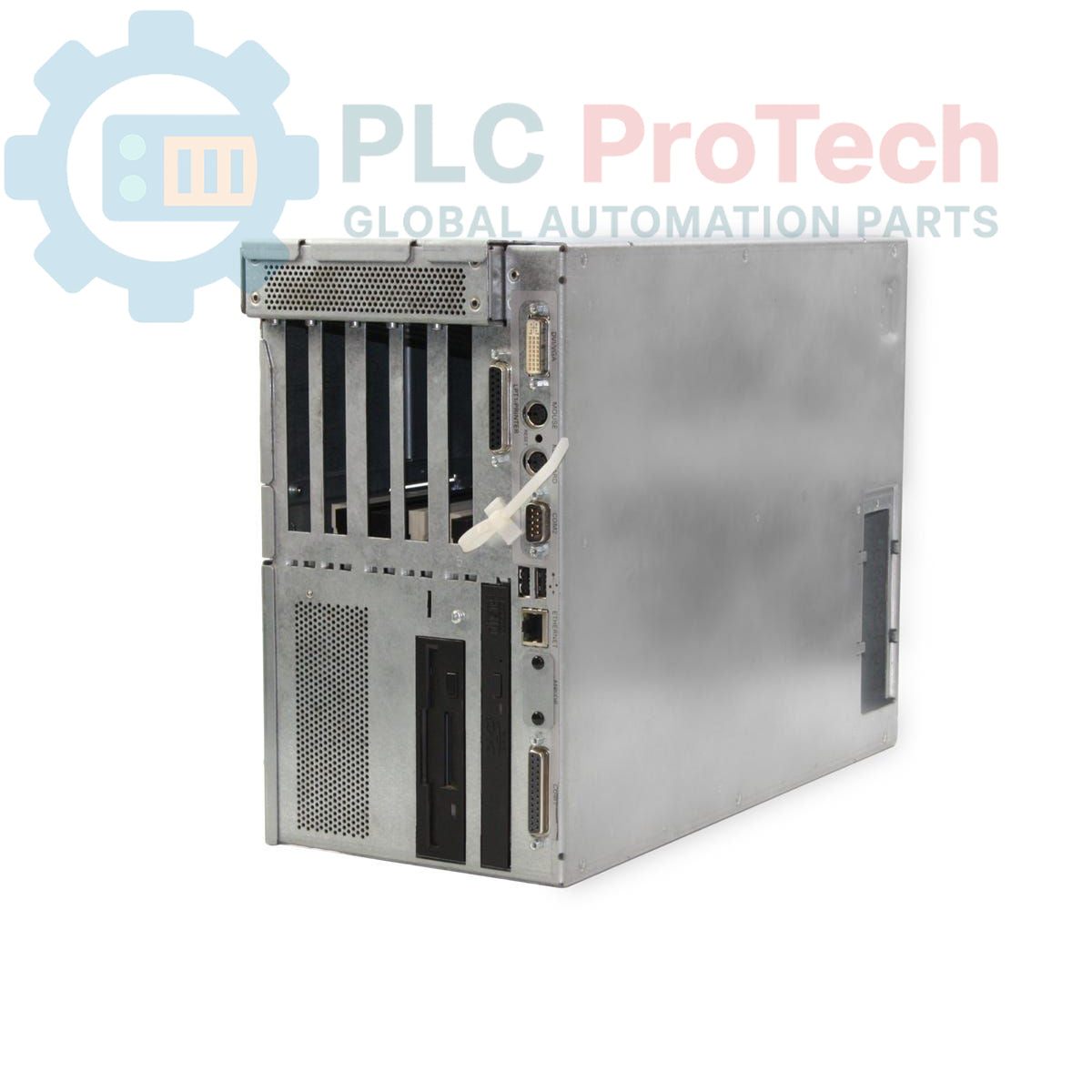

Siemens 6ES7647-6ME00-0XC0 SIMATIC PC Kotak 840 V2 PC Kotak

Deskripsi

Siemens 6ES7647-6ME00-0XC0 adalah SIMATIC Box PC 840 V2, yang dirancang untuk aplikasi industri yang memerlukan platform komputasi tangguh. Box PC ini mengintegrasikan pengontrol grafis AGP dengan memori bersama terpasang, yang dapat dikonfigurasi sebesar 8, 16, atau 32 MB, antarmuka Ethernet 10/100 Mbit/s melalui antarmuka RJ45, dan dua port USB arus tinggi. Perangkat ini dilengkapi prosesor Pentium 4 M 2.2GHz dengan Front Side Bus (FSB) 400MHz dan Cache Tingkat Kedua (SLC) 512 KB, serta DDR SDRAM 128 MByte. Unit ini dilengkapi watchdog dan pemantauan suhu untuk meningkatkan keandalan. Kemampuan ekspansi tersedia melalui 2 slot PCI, 2 slot ISA/PCI, dan 1 slot ISA kosong. Perangkat ini dilengkapi unit catu daya industri AC 110/230V yang kompatibel dengan NAMUR serta kabel daya Eropa. Konfigurasi ini dikirim tanpa hard disk drive (HDD), tetapi mencakup DVD-ROM dan Floppy Disk Drive (FDD), dengan Windows NT 4.0 Workstation EN SP 6A yang telah terpasang sebelumnya (tanpa perluasan perangkat lunak).

Fitur

• Grafis AGP terintegrasi dengan memori bersama 8/16/32 MB
• Antarmuka Ethernet 10/100 Mbit/s (RJ45)
• Dua port USB arus tinggi
• CPU Pentium 4 M 2.2GHz dengan FSB 400MHz dan SLC 512 KB
• DDR SDRAM 128 MByte
• Fungsi pemantauan watchdog dan suhu
• Ekspansi fleksibel dengan 2 slot PCI, 2 slot ISA/PCI, dan 1 slot ISA
• Unit catu daya industri AC 110/230V dengan dukungan NAMUR
• Termasuk DVD-ROM dan Floppy Disk Drive (FDD)
• Dilengkapi Windows NT 4.0 Workstation EN SP 6A

Aplikasi

Siemens SIMATIC Box PC 840 V2 cocok untuk berbagai aplikasi otomasi dan kontrol industri, termasuk:

• Kontrol dan visualisasi mesin
• Akuisisi dan pemrosesan data
• Sistem antarmuka operator (HMI)
• Kontrol dan pemantauan proses
• Server dan gateway data industri
• Peningkatan atau penggantian sistem lama yang memerlukan slot ISA/PCI

Spesifikasi Teknis

Koneksi / Antarmuka

Panduan Pemasangan

1. Matikan Sistem: Pastikan seluruh daya ke lokasi instalasi dan peralatan terkait benar-benar dimatikan serta dikunci sebelum memulai pemasangan.
2. Pemasangan: Pasang Box PC dengan kuat di dalam enclosure atau rak industri yang sesuai, dengan memastikan ventilasi yang memadai dan ruang bebas untuk penataan kabel serta pemeliharaan.
3. Koneksi Daya: Hubungkan unit daya industri AC 110/230V ke sumber daya yang stabil dan terlindungi. Verifikasi tegangan dan pembumian yang benar. Unit ini kompatibel dengan standar NAMUR.
4. Pembumian: Buat koneksi protective earth (PE) yang kuat untuk sasis Box PC guna meminimalkan gangguan listrik dan memastikan keselamatan.
5. Koneksi Ethernet: Hubungkan port Ethernet RJ45 ke jaringan industri menggunakan kabel twisted-pair berpelindung yang sesuai.
6. Periferal USB: Hubungkan perangkat USB seperti keyboard, mouse, atau periferal lainnya ke port USB arus tinggi sesuai kebutuhan.
7. Kartu Ekspansi: Jika memasang kartu ekspansi PCI atau ISA, pastikan kartu terpasang dengan benar dan terpasang kuat pada slot yang tersedia. Ikuti prosedur antistatis selama penanganan.
8. Manajemen Kabel: Tata semua kabel untuk mencegah tegangan, gangguan, dan kerusakan. Gunakan pengikat kabel dan conduit bila perlu.
9. Aktifkan kembali: Setelah semua koneksi diverifikasi, aktifkan kembali sistem dan lakukan pemeriksaan fungsional.
