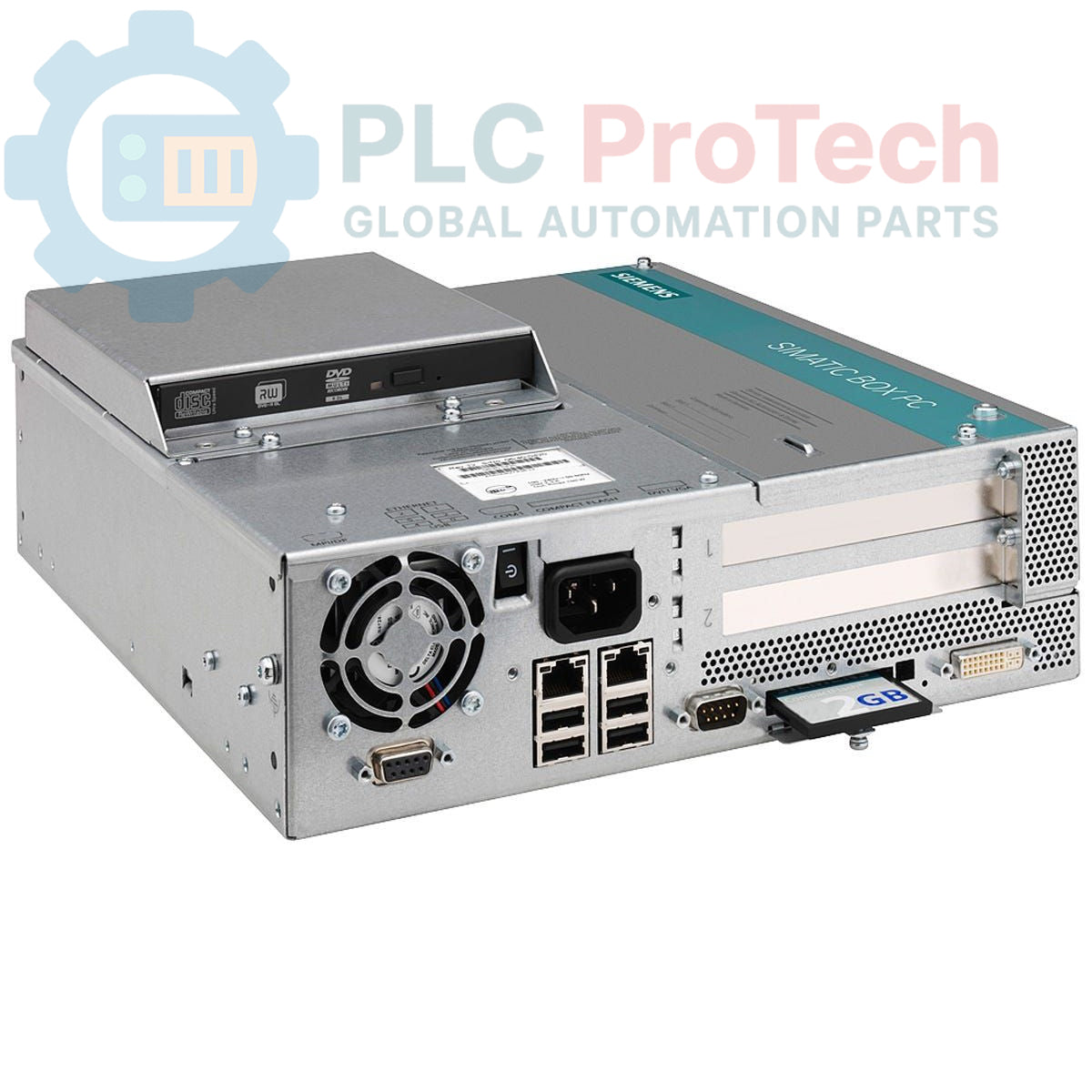

Siemens 6ES7650-4AA11-0HA6 SIMATIC IPC627C Sistem Box PCS 7

Deskripsi

Ini adalah Siemens 6ES7650-4AA11-0HA6, PC industri SIMATIC IPC627C yang dikonfigurasi sebagai Sistem PCS 7 Box yang tangguh. Perangkat ini dilengkapi prosesor Intel Core i7-610E, RAM DDR3 4 GB, dan hard disk SATA 250 GB untuk kinerja andal di lingkungan industri yang menuntut. Sistem ini telah dilengkapi perangkat lunak SIMATIC PCS 7 V8.0 SP1 dan sistem operasi Windows 7 Ultimate 32-bit. Konektivitas tersedia melalui dua port Ethernet Gigabit dan antarmuka PROFIBUS terintegrasi, yang semuanya ditenagai oleh catu daya industri 24 V DC.

Fitur

• Prosesor: Intel Core i7-610E (2,53 GHz, 2 inti, 4 thread)
• Memori: DIMM DDR3 1066 4 GB
• Penyimpanan: Hard Disk Drive (HDD) SATA 250 GB
• Drive Optik: DVD+/-RW terintegrasi
• Jaringan: dua port Ethernet 10/100/1000 Mbit/detik
• Fieldbus: antarmuka PROFIBUS terintegrasi
• Perangkat Lunak: SIMATIC PCS 7 V8.0 SP1 yang telah diinstal
• Sistem Operasi: Windows 7 Ultimate (32-bit) dengan antarmuka pengguna multibahasa
• Runtime: PCS 7 V8.0 BOX RTX OS (WinAC RTX 2010)
• Kebutuhan Daya: catu daya industri 24 V DC

Aplikasi

• Sistem kontrol proses terdistribusi (DCS)
• Stasiun operator kompak dan node SCADA
• Server akuisisi dan pencatatan data
• Gateway otomasi industri
• Sistem informasi pabrik dan historian

Spesifikasi Teknis

Pedoman Pemasangan

1. 1 Matikan kabinet kontrol dan terapkan prosedur lock-out/tag-out (LOTO) sebelum memulai pemasangan.
2. 2 Pastikan lokasi pemasangan menyediakan ruang bebas yang memadai untuk aliran udara dan akses kabel. Pasang sasis IPC dengan kokoh menggunakan semua titik pemasangan yang ditentukan untuk memastikan kestabilan dan pembumian yang benar.
3. 3 Sambungkan konduktor protective earth (PE) khusus dengan impedansi rendah ke terminal pembumian yang ditentukan pada sasis IPC. Hal ini sangat penting untuk keselamatan dan imunitas terhadap derau.
4. 4 Akhiri pemasangan kabel catu daya 24 V DC dengan memastikan polaritas yang benar. Gunakan konduktor dengan ukuran yang sesuai untuk beban dan jarak.
5. 5 Sambungkan kabel Ethernet, PROFIBUS, USB, serta kabel komunikasi atau periferal lain yang diperlukan. Pastikan semua konektor terpasang sepenuhnya dan terkunci dengan baik.
6. 6 Atur semua kabel dengan rapi, pertahankan pemisahan antara kabel daya dan kabel sinyal untuk meminimalkan interferensi elektromagnetik. Kencangkan kabel untuk mencegah tekanan pada konektor.
7. 7 Setelah pemeriksaan akhir semua koneksi, lepaskan perangkat LOTO dan alirkan daya ke kabinet untuk memulai commissioning sistem.
