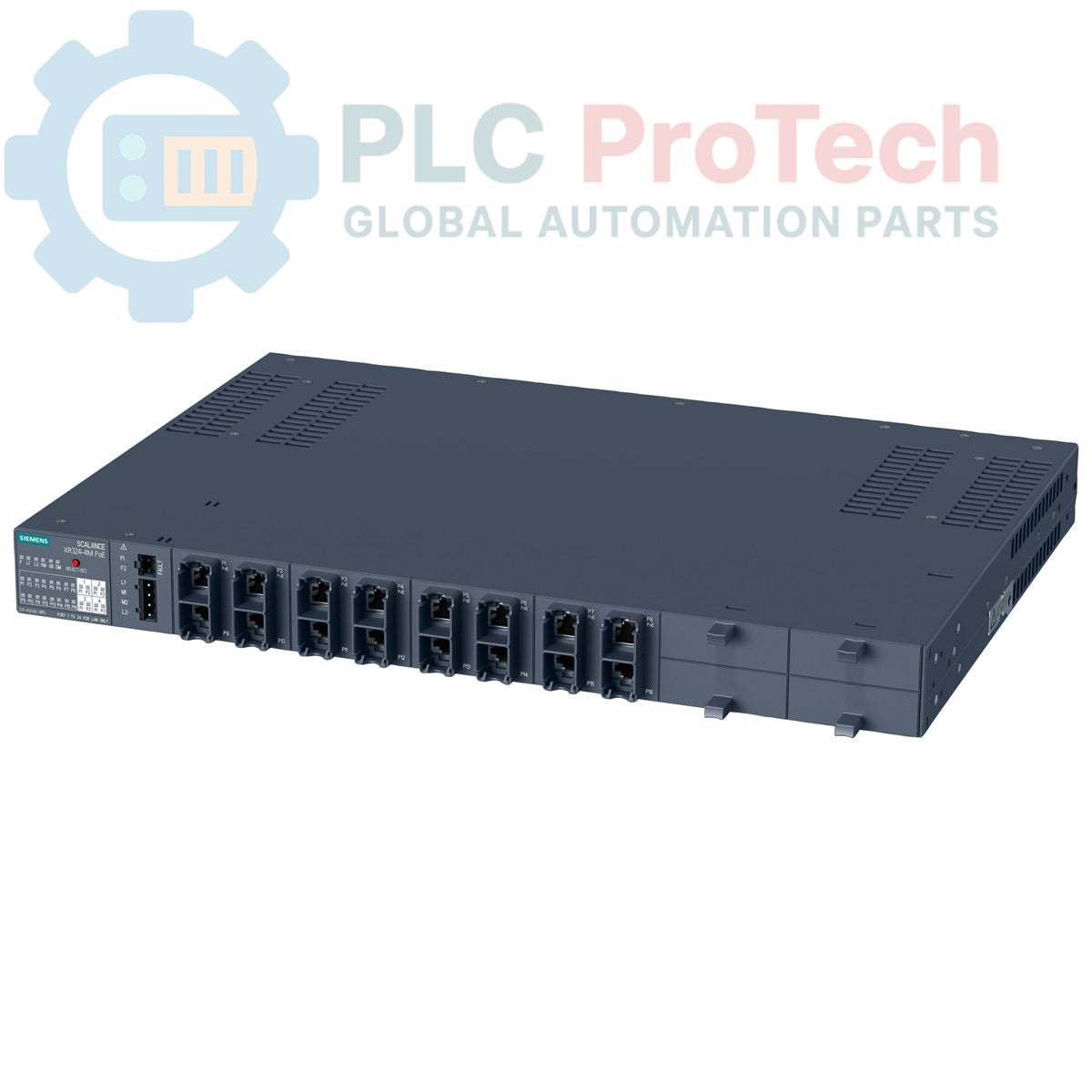

Siemens 6GK5324-4QG10-1AR2 SCALANCE XR324-4M PoE Switch IE Terkelola

Deskripsi

Siemens 6GK5324-4QG10-1AR2 adalah SCALANCE XR324-4M PoE, sebuah switch Ethernet Industri terkelola yang dirancang untuk pemasangan rak 19 inci. Perangkat ini menyediakan konektivitas luas dengan total 16 port RJ45 tetap, delapan di antaranya mendukung Power over Ethernet (PoE), dan empat slot untuk modul media 2-port opsional untuk koneksi serat optik atau tambahan elektrik. Perangkat ini beroperasi sebagai perangkat PROFINET IO dan diberi daya oleh catu daya 24 V DC. Diagnostik difasilitasi melalui LED di bagian depan, tombol pilih/set, dan kontak sinyal kesalahan untuk integrasi ke dalam sistem pemantauan pabrik.

Fitur

• Kemampuan switching Layer 2 terkelola
• Bentuk standar rak 19 inci
• 8x port RJ45 10/100/1000 Mbit/s dengan Power over Ethernet (PoE)
• 8x port RJ45 standar 10/100/1000 Mbit/s
• 4x slot untuk modul media 2-port 10/100/1000 Mbit/s (elektrik atau optik)
• Fungsi perangkat PROFINET IO terintegrasi
• Diagnostik LED panel depan untuk pemantauan status
• Kontak sinyal kesalahan untuk pelaporan gangguan
• Beroperasi dengan catu daya nominal 24 V DC

Aplikasi

• Jaringan tingkat mesin dalam manufaktur
• Jaringan tulang punggung seluruh pabrik
• Instalasi kabinet kontrol dalam otomasi proses
• Pusat data industri dan ruang server
• Aplikasi yang memerlukan PoE untuk perangkat seperti kamera IP atau telepon VOIP

Spesifikasi Teknis

Pedoman Instalasi

1. 1 Pastikan kabinet kontrol atau rak benar-benar tidak berenergi dan terkunci sebelum memulai pekerjaan. Verifikasi tidak adanya tegangan.
2. 2 Pasang saklar SCALANCE dengan aman ke rak 19 inci menggunakan perangkat keras pemasangan yang sesuai. Pastikan ada ruang ventilasi yang cukup di sekitar unit.
3. 3 Hubungkan konduktor pelindung tanah (PE) impedansi rendah ke terminal grounding yang ditentukan pada rangka saklar. Ini penting untuk keselamatan dan kekebalan terhadap gangguan.
4. 4 Hubungkan kabel catu daya 24 V DC ke terminal input daya, perhatikan polaritas yang benar. Gunakan konduktor dengan ukuran yang sesuai untuk beban.
5. 5 Hubungkan perangkat jaringan menggunakan kabel Ethernet terlindung. Hubungkan kabel kontak sinyal kesalahan jika diperlukan oleh aplikasi.
6. 6 Setelah semua koneksi aman, lepaskan perangkat LOTO dan nyalakan kembali kabinet. Verifikasi bahwa saklar menyala dan LED status menunjukkan operasi normal.
