Siemens 6GK5552-0AA00-2AR2 SCALANCE XR552-12M Switch IE Terkelola

Deskripsi

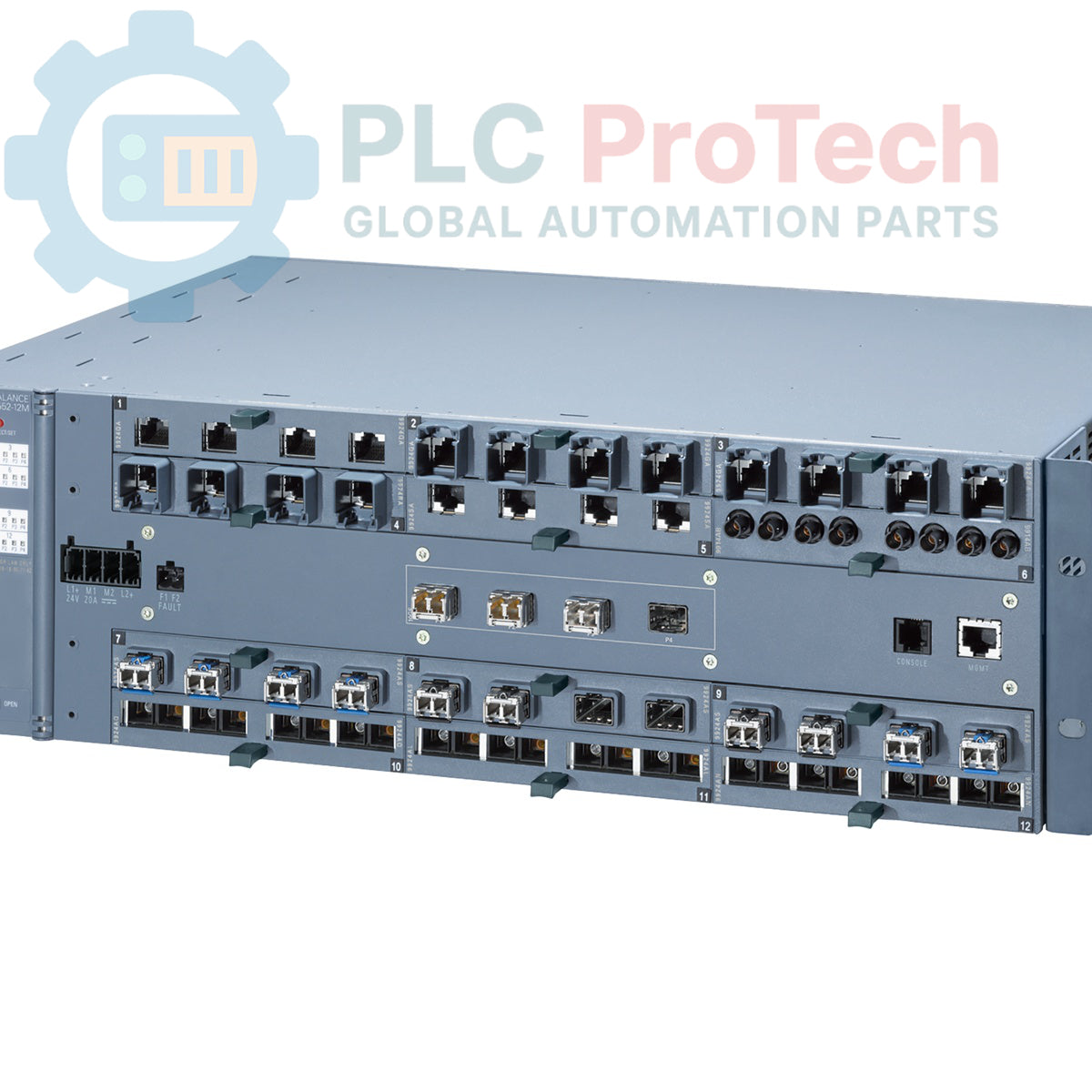

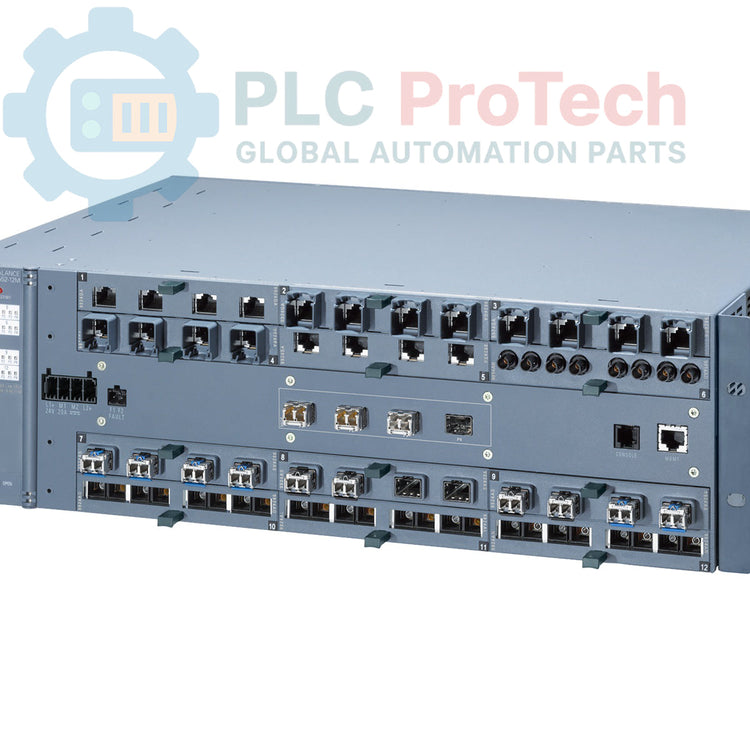

Siemens 6GK5552-0AA00-2AR2 adalah switch Ethernet Industri terkelola SCALANCE XR552-12M yang dirancang untuk dipasang pada rak 19 inci. Switch tangguh ini dilengkapi 4x port SFP+ 1000/10000 Mbit/d dan mendukung 12x modul media 4-port 100/1000 Mbit/d, yang dapat berupa modul elektrik, elektrik PoE, atau optik, sehingga menawarkan opsi konektivitas yang fleksibel. Perangkat ini mencakup diagnostik LED, kontak sinyal kesalahan, serta tombol tekan Select/set untuk interaksi lokal. Perangkat ini berfungsi sebagai perangkat PROFINET IO, mendukung manajemen jaringan yang komprehensif, dan mengintegrasikan manajer redundansi untuk meningkatkan keandalan jaringan. Perangkat ini juga dilengkapi berbagai fitur jaringan perkantoran seperti RSTP, VLAN, dan IGMP. 6GK5552-0AA00-2AR2 telah disiapkan untuk Layer 3 dan dilengkapi C-plug dalam cakupan pengiriman, dengan semua port ditempatkan di bagian depan agar mudah diakses.

Fitur

• Switch Ethernet Industri terkelola
• Desain yang dapat dipasang pada rak 19 inci
• 4x port SFP+ 1000/10000 Mbit/d
• Mendukung 12x modul media 4-port 100/1000 Mbit/d (elektrik, PoE, optik)
• Diagnostik LED dan kontak sinyal kesalahan
• Fungsi perangkat PROFINET IO
• Manajer redundansi terintegrasi untuk keandalan jaringan
• Telah disiapkan untuk Layer 3
• Termasuk C-plug dalam cakupan pengiriman
• Port di bagian depan untuk akses mudah

Aplikasi

• Infrastruktur jaringan industri dalam manufaktur dan otomasi proses
• Komunikasi data berkecepatan tinggi dalam sistem berbasis PROFINET
• Penerapan dalam arsitektur jaringan redundan untuk meningkatkan ketersediaan
• Integrasi berbagai jenis media (tembaga, serat optik, Power over Ethernet) dalam lingkungan industri
• Manajemen dan diagnostik jaringan terpusat dalam sistem kontrol

Spesifikasi Teknis

Koneksi / Antarmuka

• 4x port SFP+ 1000/10000 Mbit/d
• 12x slot modul media 4-port 100/1000 Mbit/d (untuk modul elektrik, elektrik PoE, atau optik)
• Kontak sinyal kesalahan
• Tombol tekan Select/set

Panduan Pemasangan

1. Pemasangan: Pasang SCALANCE XR552-12M ke dalam rak peralatan standar 19 inci, dengan memastikan ventilasi yang memadai dan pengencangan yang aman.
2. Pemasangan Modul Media: Masukkan modul media 4-port 100/1000 Mbit/d yang diperlukan (elektrik, PoE, atau optik) ke dalam slot yang ditentukan pada panel depan.
3. Sambungan SFP+: Sambungkan kabel serat optik berkecepatan tinggi ke port SFP+ 1000/10000 Mbit/d sesuai dengan desain jaringan.
4. Catu Daya: Sambungkan catu daya yang sesuai ke perangkat menggunakan C-plug yang disertakan. Pastikan daya telah diputus sebelum melakukan penyambungan.
5. Integrasi PROFINET: Konfigurasikan switch sebagai perangkat PROFINET IO dalam perangkat lunak rekayasa untuk integrasi yang lancar ke dalam sistem otomasi.
6. Konfigurasi Jaringan: Atur parameter jaringan, termasuk VLAN, RSTP, dan IGMP, melalui antarmuka manajemen jaringan untuk mengoptimalkan lalu lintas dan redundansi.
7. Pembumian: Pastikan sasis switch dibumikan dengan benar ke rak dan pembumian fasilitas demi keselamatan kelistrikan serta kepatuhan terhadap EMC.
8. Diagnostik: Pantau indikator diagnostik LED pada panel depan untuk memverifikasi status operasional dan mengidentifikasi potensi masalah.
