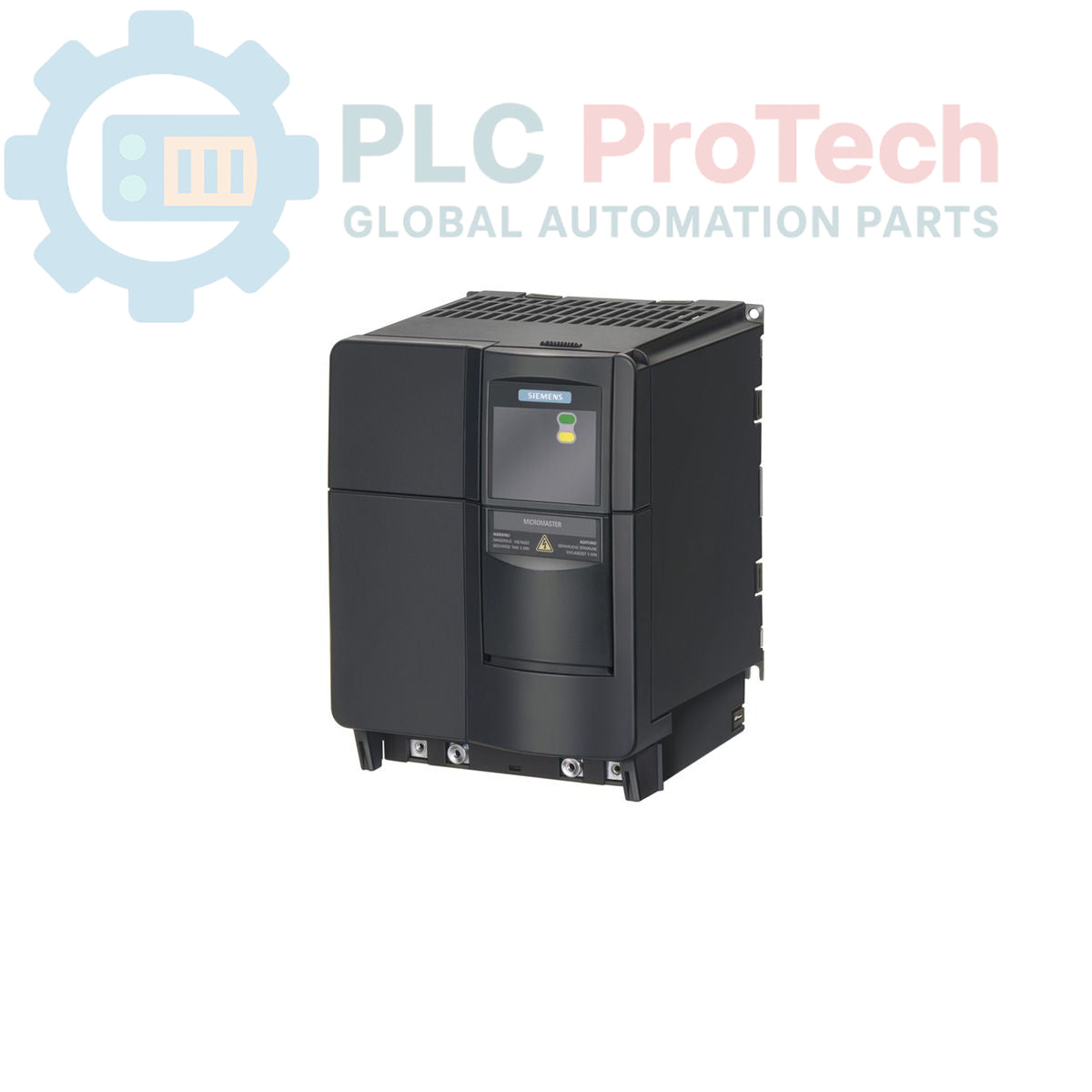

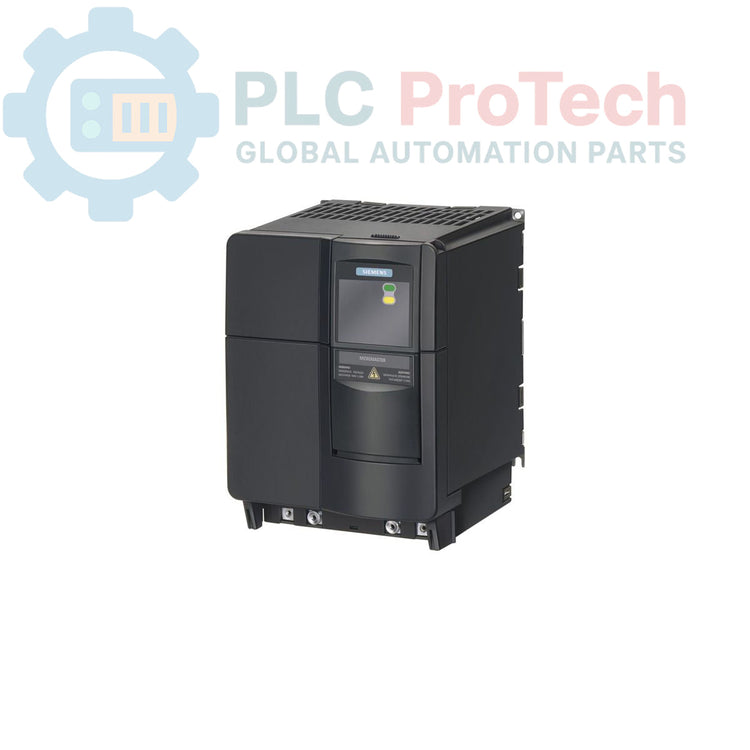

Siemens Micromaster 440 6SE6440-2UE17-5CA1 Inverter Frekuensi

Ikhtisar Produk

Siemens 6SE6440-2UE17-5CA1 (6SE64402UE175CA1) adalah inverter frekuensi kontrol vektor berkinerja tinggi dari keluarga MICROMASTER 440, yang dirancang khusus untuk kelas daya AC 500V hingga 600V. Versi "Tanpa Filter" ini adalah perangkat serbaguna yang dirancang untuk aplikasi industri yang menuntut kontrol kecepatan dan torsi yang canggih. Baik digunakan untuk beban torsi konstan (0,75 kW) seperti konveyor dan mixer, maupun beban torsi kuadrat (1,5 kW) seperti pompa sentrifugal dan kipas, 6SE6440-2UE17-5CA1 memberikan respons dinamis yang luar biasa. Kemampuan overload yang kuat—mencapai 200% untuk ledakan singkat—menjamin stabilitas proses lokal bahkan saat start-up dengan inersia tinggi, menjadikannya aset penting untuk meminimalkan stres mekanis dan memperpanjang umur motor.

Konfigurasi Teknis

6SE6440-2UE17-5CA1 memiliki arsitektur kontrol canggih yang dirancang untuk fleksibilitas aplikasi maksimal.

• Kemampuan Kontrol Vektor: Mendukung Sensorless Vector Control (SVC) berkinerja tinggi dan kontrol vektor loop tertutup, memberikan manajemen torsi yang presisi bahkan pada frekuensi rendah.

• Rating Daya Ganda: Dioptimalkan untuk profil Torsi Konstan (CT) dan Torsi Variabel/Kuadrat (VT), memungkinkan satu drive disesuaikan untuk karakteristik beban mekanis yang berbeda.

• Kinerja Pengereman: Dilengkapi dengan chopper pengereman terintegrasi untuk dissipasi energi regeneratif yang efektif selama siklus deselerasi cepat.

• Antarmuka Modular: Unit ini disediakan tanpa AOP atau BOP (Advanced/Basic Operator Panel), memberikan solusi hemat biaya untuk sistem yang commissioning-nya dilakukan melalui tautan PC atau komunikasi fieldbus terpusat.

• Ukuran Kompak: Desain frame Ukuran C (IP20) dioptimalkan untuk pemasangan berdampingan dalam kabinet kontrol, dengan pendinginan udara internal untuk menjaga stabilitas termal hingga 50 derajat C.

Spesifikasi Teknis

FAQ Teknis

Bagaimana cara memprogram 6SE6440-2UE17-5CA1 jika tidak dilengkapi keypad?

Drive dapat dikonfigurasi menggunakan PC dengan perangkat lunak Siemens STARTER dan kit koneksi serial/USB. Alternatifnya, Anda dapat sementara memasang Basic Operator Panel (BOP) dari unit Micromaster 440 lain untuk mengatur parameter.

Apakah inverter ini memerlukan filter EMC eksternal?

Karena ini adalah versi "TANPA FILTER", inverter ini ditujukan untuk digunakan pada jaringan listrik industri di mana penyaringan terintegrasi tidak diperlukan atau di mana penyaringan pusat pabrik sudah ada. Jika digunakan di lingkungan residensial atau sensitif, filter garis Kelas A atau B eksternal harus dipasang.

Apakah drive ini dapat digunakan untuk jaringan 50 Hz dan 60 Hz?

Ya, 6SE6440-2UE17-5CA1 dirancang untuk rentang frekuensi masukan global 47 Hz hingga 63 Hz, sehingga kompatibel dengan standar listrik Eropa dan Amerika Utara.

Panduan Teknik & Instalasi

• Perlindungan Masukan: Untuk melindungi jembatan daya inverter dari transient dan hubung singkat, gunakan sekering semikonduktor (SIRET) atau pemutus sirkuit dengan rating yang sesuai. Pastikan pasokan 500V-600V di-grounding dengan benar untuk mencegah tegangan mode umum yang membebani isolasi motor.

• Jarak Bebas Termal: Untuk pembuangan panas yang efektif, pertahankan jarak bebas minimal 100 mm di atas dan di bawah unit. Hindari memasang inverter langsung di atas komponen penghasil panas lain seperti resistor pengereman atau reaktor garis.

• Ukuran Resistor Pengereman: Saat menggunakan chopper pengereman internal untuk pemberhentian cepat, pastikan resistor pengereman eksternal memiliki nilai resistansi minimum sesuai yang ditentukan dalam manual Siemens MM440. Menggunakan resistor dengan resistansi terlalu rendah dapat menyebabkan kerusakan fatal pada transistor chopper internal.
