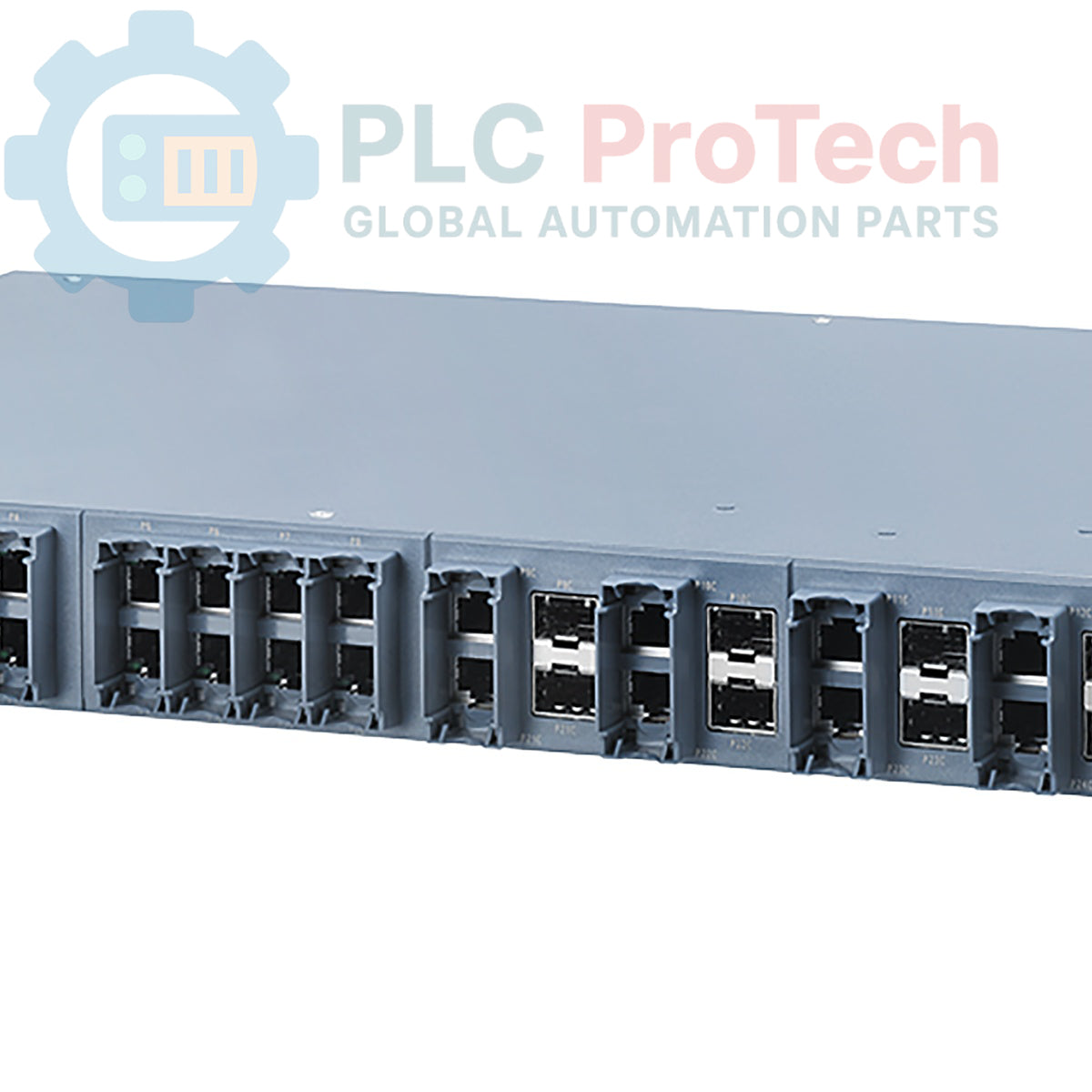

Siemens SCALANCE XR524-8C 6GK5524-8GS00-2AR2 Switch IE Layer 3 Terkelola

Deskripsi

Siemens 6GK5524-8GS00-2AR2 adalah switch Industrial Ethernet Layer 3 terkelola SCALANCE XR524-8C yang dirancang untuk jaringan tingkat kontrol dan komunikasi seluruh pabrik. Unit ini beroperasi dengan catu daya 24 V DC dan menyediakan konektivitas berkepadatan tinggi dengan total 24 port yang dapat digunakan, termasuk antarmuka tembaga RJ45 dan SFP serat optik. Sebagai perangkat Layer 3, perangkat ini mendukung fungsi routing untuk segmentasi jaringan. Fitur-fiturnya yang tangguh mencakup fungsi redundansi terintegrasi dan dukungan asli sebagai Perangkat IO PROFINET, sehingga sesuai untuk sistem otomasi industri dengan ketersediaan tinggi.

Fitur

• Manajemen Layer 3 dengan kemampuan routing
• Berfungsi sebagai Perangkat IO PROFINET untuk integrasi TIA yang lancar
• Kepadatan port tinggi dengan total 24 port 10/100/1000 Mbit/dtk yang dapat digunakan
• Konektivitas fleksibel dengan 8 port combo (RJ45 atau SFP)
• Fungsi redundansi terintegrasi untuk ketersediaan jaringan yang tinggi
• Mendukung fitur jaringan kantor standar (RSTP, VLAN, IGMP)
• Dilengkapi kontak pensinyalan kesalahan untuk diagnostik
• Menyertakan C-PLUG dalam cakupan pengiriman untuk pencadangan dan transfer konfigurasi

Aplikasi

• Backbone jaringan seluruh pabrik di fasilitas manufaktur
• Jaringan tingkat kontrol dalam sistem otomasi dan kontrol proses
• Segmentasi jaringan industri besar menggunakan routing
• Integrasi sel otomasi ke dalam jaringan perusahaan
• Struktur jaringan dengan ketersediaan tinggi dan redundansi

Spesifikasi Teknis

Panduan Pemasangan

1. 1 Pastikan kabinet kontrol tidak dialiri listrik dan telah diverifikasi berada dalam kondisi tanpa energi sebelum memulai pemasangan.
2. 2 Pasang switch dengan kuat ke rak atau kabinet industri standar 19 inci menggunakan perangkat keras pemasangan yang sesuai. Pastikan terdapat ruang ventilasi yang memadai di sekitar unit.
3. 3 Hubungkan terminal pembumian fungsional (FE) atau pembumian protektif (PE) pada sasis switch ke titik pembumian utama kabinet menggunakan konduktor berimpedansi rendah.
4. 4 Hubungkan kabel catu daya 24 V DC ke terminal masukan daya yang ditentukan dengan memperhatikan polaritas yang benar. Gunakan konduktor dengan ukuran yang sesuai untuk beban.
5. 5 Jika menggunakan cadangan konfigurasi, masukkan C-PLUG ke slot yang ditentukan pada perangkat.
6. 6 Sambungkan kabel jaringan ke port RJ45 dan/atau masukkan transceiver SFP lalu sambungkan kabel serat optik sesuai kebutuhan desain jaringan.
7. 7 Setelah semua sambungan terpasang dengan aman, tutup kabinet, lepaskan perangkat LOTO, lalu aktifkan kembali sistem. Verifikasi pengoperasian yang benar melalui LED status perangkat.
