Siemens SIMATIC HMI IPC677C 6AV7892-0BH00-1AB0 Panel PC

Deskripsi

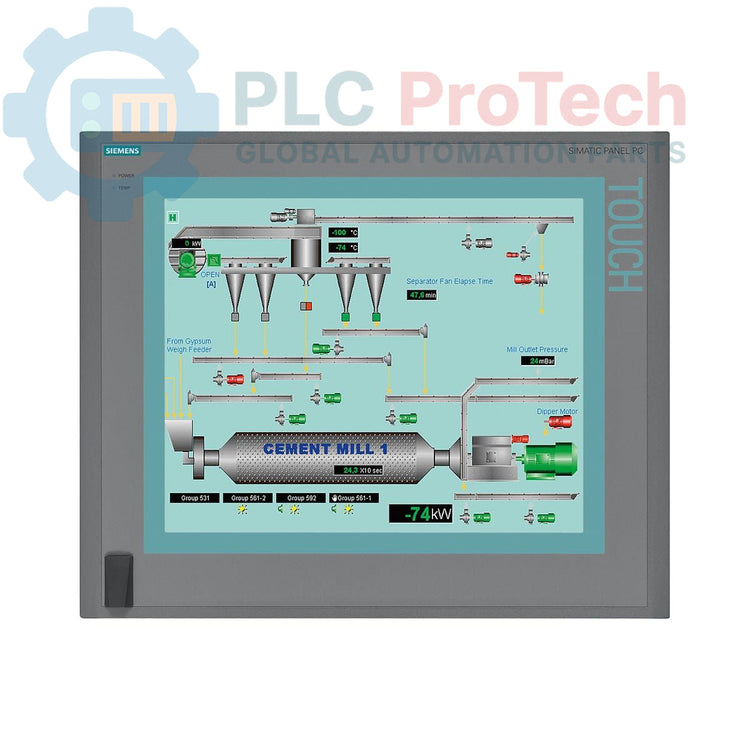

Siemens 6AV7892-0BH00-1AB0 adalah Panel PC SIMATIC HMI IPC677C yang dirancang untuk pengoperasian andal di lingkungan industri yang menuntut. Komputer industri yang tangguh ini dilengkapi layar sentuh 15 inci dengan resolusi 1024 x 768 piksel, yang menyediakan kemampuan kontrol dan pemantauan intuitif untuk berbagai aplikasi produksi. Perangkat ini dilengkapi prosesor Intel Core i7-610E (2 inti, 4 utas, 2,53 GHz) dan memori DDR3 1 GB, sehingga memastikan kinerja efisien untuk tugas-tugas industri.

Opsi konektivitas untuk 6AV7892-0BH00-1AB0 mencakup dua port Ethernet 10/100/1000 Mbit/detik, empat port USB 2.0 (termasuk antarmuka praktis di sisi depan), dan antarmuka serial COM1. Fitur terintegrasi seperti watchdog, pemantauan suhu dan kipas, serta kontroler RAID terintegrasi meningkatkan keandalan sistem dan integritas data. Penyimpanan disediakan oleh HDD SATA 250 GB dan drive DVD±R±RW. Ekspansi lebih lanjut dimungkinkan melalui antarmuka PROFIBUS/MPI (kompatibel dengan CP 5611-A2) dan dua slot PCI yang tersedia, dilengkapi SRAM buffered 2 MB. Unit ini dilengkapi catu daya 110/230 V AC (sesuai NAMUR) dan kabel daya Eropa, dengan Windows XP Professional SP3 MUI (berbagai bahasa) yang telah terpasang sebelumnya untuk penerapan langsung di lingkungan internasional.

Fitur

• Layar Sentuh 15 inci dengan resolusi 1024 x 768 piksel
• Prosesor Intel Core i7-610E (2 inti, 4 utas, 2,53 GHz)
• Memori Sistem DIMM DDR3 1066 1 GB
• SRAM Buffered 2 MB
• Hard Disk SATA 250 GB
• Drive Optik DVD±R±RW
• 2x Port Ethernet 10/100/1000 Mbit/detik
• 4x Port USB V2.0 (termasuk di sisi depan)
• 1x Antarmuka Serial (COM1)
• Antarmuka PROFIBUS/MPI (kompatibel dengan CP 5611-A2)
• Kontroler RAID terintegrasi
• Pemantauan watchdog, suhu, dan kipas
• 2x Slot Ekspansi PCI yang Tersedia
• Unit catu daya 110/230 V AC (sesuai NAMUR)
• Windows XP Professional SP3 MUI telah terpasang sebelumnya

Aplikasi

• Solusi antarmuka manusia-mesin (HMI) industri
• Pengendalian dan pemantauan lini produksi
• Pengumpulan dan pemrosesan data dalam otomasi pabrik
• Visualisasi proses di lingkungan industri yang menuntut
• Integrasi ke dalam jaringan PROFIBUS/MPI yang sudah ada

Spesifikasi Teknis

Koneksi / Antarmuka

Panduan Pemasangan

1. Matikan Sistem: Pastikan semua daya ke area instalasi telah diputus dan diamankan sebelum memulai pemasangan.
2. Pemasangan: Pasang Panel PC dengan kuat pada enclosure industri atau potongan panel yang sesuai, serta pastikan ventilasi yang memadai di sekitar unit.
3. Koneksi Daya: Sambungkan kabel daya Eropa yang disediakan ke unit catu daya AC 110/230 V. Pastikan sumber daya mematuhi standar NAMUR sebagaimana ditunjukkan.
4. Pembumian: Buat koneksi protective earth (PE) yang benar ke sasis Panel PC untuk memastikan keselamatan listrik dan meminimalkan interferensi elektromagnetik.
5. Koneksi Periferal: Sambungkan kabel Ethernet ke port 10/100/1000 Mbit/s, perangkat USB ke port USB 2.0, dan perangkat serial ke port COM1 sesuai kebutuhan aplikasi.
6. Koneksi Fieldbus: Jika menggunakan antarmuka PROFIBUS/MPI, sambungkan kabel fieldbus yang sesuai, dengan memastikan terminasi dan pelindung yang benar untuk komunikasi yang andal.
7. Penataan Kabel: Tata semua kabel untuk mencegah tarikan, tekukan tajam, dan gangguan dengan komponen lain. Pisahkan kabel daya dan kabel sinyal jika memungkinkan.
8. Pertimbangan Lingkungan: Pastikan lingkungan pengoperasian mematuhi rentang suhu dan kelembapan yang ditentukan untuk Panel PC industri guna memastikan keandalan jangka panjang. Fitur pemantauan suhu dan kipas terintegrasi memberikan umpan balik tentang kondisi kesehatan sistem internal.
9. Pengaktifan Sistem: Setelah semua koneksi diverifikasi, nyalakan kembali sistem dan biarkan Panel PC melakukan booting. Verifikasi pengoperasian Windows XP Professional SP3 yang telah terpasang.
