Siemens SIMATIC IPC677C 6AV7893-0BG02-1AB0 Panel PC

Deskripsi

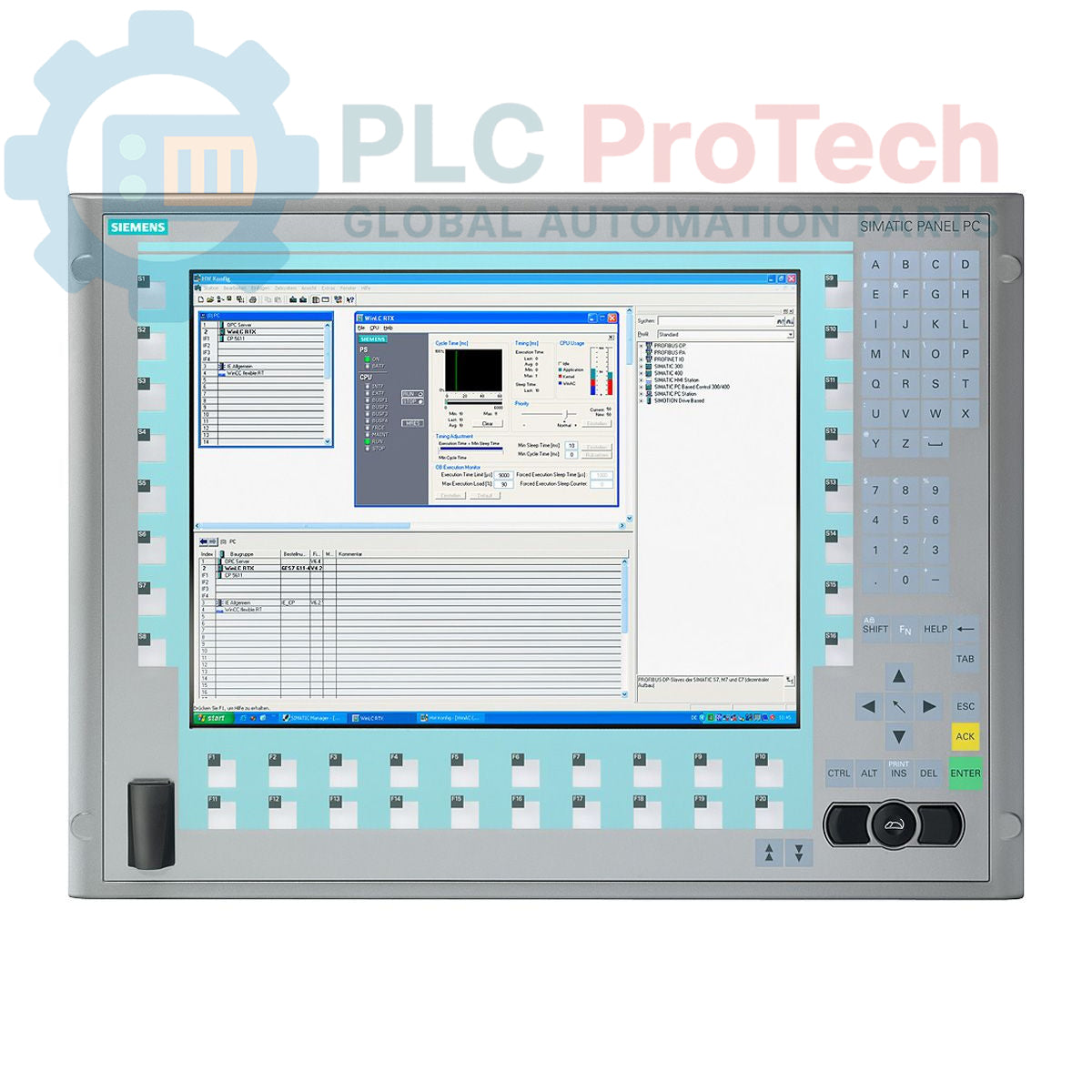

Ini adalah Siemens SIMATIC HMI IPC677C Panel PC, model 6AV7893-0BG02-1AB0, dirancang untuk aplikasi antarmuka manusia-mesin (HMI) dan kontrol yang menuntut di lingkungan industri. Dilengkapi dengan prosesor Intel Core i7-610E, 1 GB RAM DDR3, dan sistem penyimpanan redundan yang menampilkan dua hard drive SATA 320 GB dalam konfigurasi RAID1. Unit ini mencakup layar 15 inci dengan input papan ketik dan resolusi 1024x768 piksel. Fungsi pemantauan terintegrasi untuk watchdog, suhu, dan status kipas memastikan keandalan operasional. Konfigurasi khusus ini menggunakan catu daya 110/230 V AC dan sudah terpasang Windows XP Professional.

Fitur

• Layar 15 inci terintegrasi dengan papan ketik dan resolusi 1024x768.
• Kontroler RAID onboard dengan dua hard drive 320 GB dalam konfigurasi cermin (RAID1) untuk redundansi data.
• Pemantauan sistem bawaan untuk timer watchdog, suhu internal, dan kecepatan kipas.
• Port Ethernet Gigabit ganda untuk konektivitas jaringan.
• Port USB sisi depan yang nyaman untuk akses mudah.
• Dapat diperluas dengan dua slot PCI yang tersedia.
• Sudah terpasang Windows XP Professional SP3 (Multi-bahasa).

Aplikasi

• Visualisasi dan kontrol proses (SCADA/HMI)
• Akuisisi dan pencatatan data
• Panel kontrol mesin
• Terminal Sistem Eksekusi Manufaktur (MES)
• Gerbang otomasi industri

Spesifikasi Teknis

Pedoman Instalasi

1. 1
   Matikan Peralatan: Isolasi, kunci, dan beri tanda semua sumber daya ke panel kontrol atau enclosure sebelum memulai pekerjaan. Verifikasi tidak adanya tegangan dengan meter yang sesuai.
2. 2
   Siapkan Lokasi Pemasangan: Pastikan dimensi lubang panel benar dan permukaan pemasangan bersih, rata, dan mampu menopang berat unit (17,45 kg).
3. 3
   Pasang Panel PC: Masukkan unit dengan hati-hati ke dalam lubang panel. Kencangkan dari belakang menggunakan semua penjepit pemasangan yang disediakan, kencangkan secara merata sesuai torsi yang ditentukan pabrikan untuk memastikan segel yang tepat.
4. 4
   Sambungkan Ground Pelindung: Sambungkan terminal Ground Pelindung (PE) chassis ke ground sistem utama menggunakan konduktor impedansi rendah dengan ukuran yang sesuai. Ini adalah sambungan keselamatan yang penting.
5. 5
   Sambungkan Daya dan Periferal: Sambungkan kabel catu daya AC 110/230 V. Sambungkan kabel komunikasi Ethernet, USB, dan serial sesuai kebutuhan, pastikan perlindungan tegangan dan pengaturan kabel menjauh dari sumber kebisingan tinggi.
6. 6
   Pemeriksaan Akhir dan Pengaktifan: Setelah memverifikasi semua koneksi aman, lepaskan perangkat LOTO dan nyalakan kembali daya ke kabinet. Amati Panel PC selama urutan booting untuk memastikan operasi normal.
