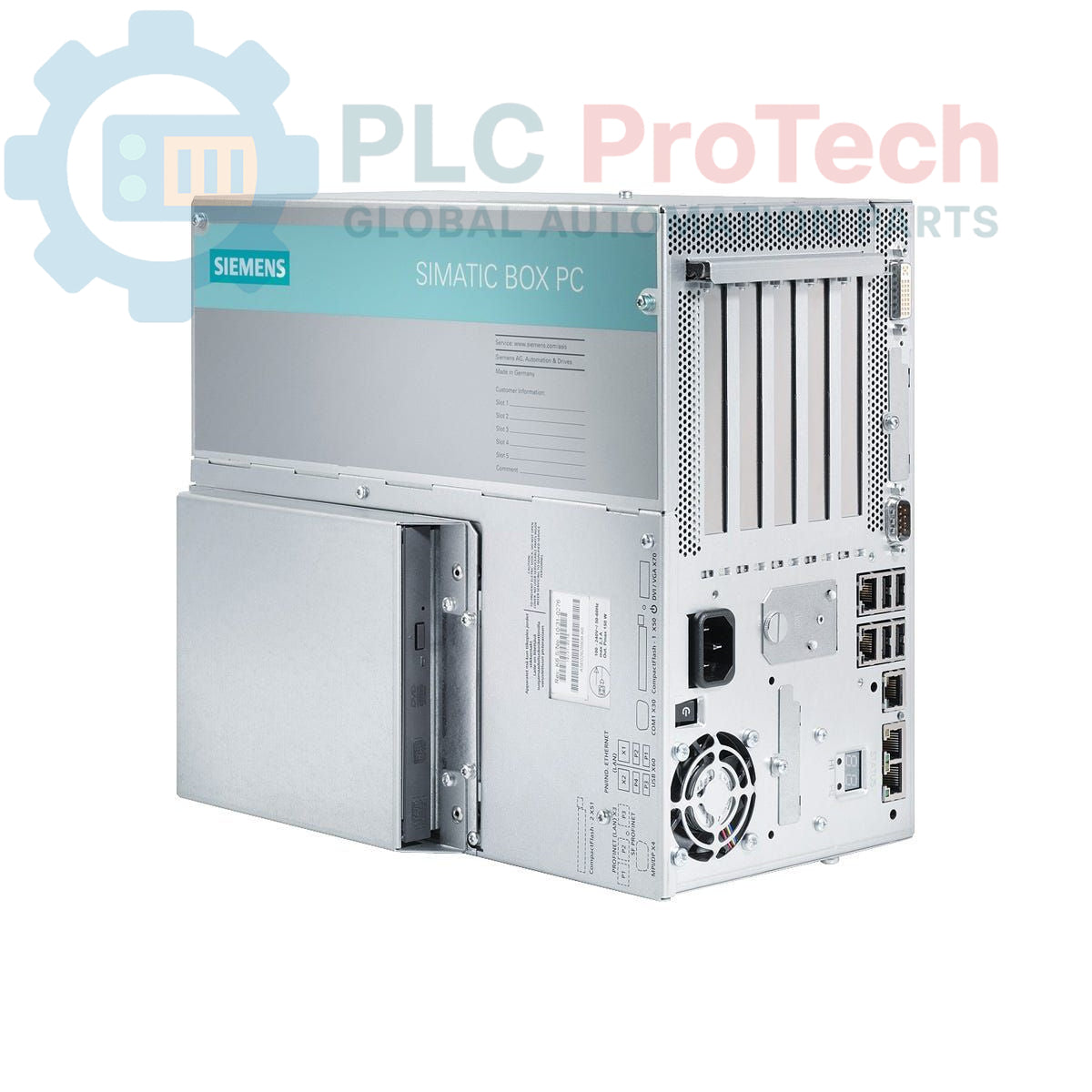

Siemens SIMATIC IPC827C 6ES7647-6PJ66-0LB0 Box PC Industri

Deskripsi

Siemens 6ES7647-6PJ66-0LB0 adalah PC box industri seri SIMATIC IPC827C yang dirancang untuk lingkungan otomasi yang menuntut. Unit ini dilengkapi dengan prosesor Intel Core i7-610E, RAM DDR3 ECC 4 GB, dan solid-state drive SATA 240 GB untuk kinerja tangguh serta integritas data. Perangkat ini memiliki antarmuka PROFINET terintegrasi, sehingga sesuai untuk tugas kontrol dan komunikasi waktu nyata. Sistem ini mencakup pemantauan suhu dan kipas terintegrasi, timer watchdog untuk ketersediaan tinggi, serta beroperasi dengan catu daya industri 24 V DC. Model ini telah dilengkapi Windows 7 Ultimate (32-bit).

Fitur

• Prosesor: Intel Core i7-610E (2,53 GHz, 2 Inti / 4 Thread)
• Memori: DIMM DDR3 1066 4 GB dengan ECC
• Penyimpanan: Solid-State Drive (SSD) SATA 240 GB
• Sistem Operasi: Windows 7 Ultimate 32-bit SP1 (MUI)
• Komunikasi Industri: Antarmuka PROFINET terintegrasi (kompatibel dengan CP 1616) dengan 3 port RJ45
• Ethernet Standar: 2 port RJ45 10/100/1000 Mbps
• Slot Ekspansi: 3x PCI, 1x PCIe (x4), 1x PCIe (x16)
• Pemantauan Terintegrasi: Timer watchdog, pemantauan suhu dan kipas
• Catu Daya: Input 24 V DC
• Memori Tambahan: SRAM ter-buffer 2 MB

Aplikasi

• Visualisasi proses dan stasiun HMI
• Node SCADA dan akuisisi data
• Pencatatan dan analisis data industri
• Kontrol dan otomasi mesin berbasis PC
• Aplikasi gateway dan server komunikasi

Spesifikasi Teknis

Panduan Pemasangan

1. 1
   Persiapan Lokasi: Pastikan lokasi pemasangan bebas dari getaran berlebih, kelembapan, dan suhu ekstrem. Sediakan ruang bebas yang memadai di sekitar unit untuk ventilasi dan akses kabel.
2. 2
   Pemasangan: Kencangkan Box PC dengan aman pada panel atau permukaan yang stabil menggunakan semua titik pemasangan yang tersedia. Pastikan unit rata dan terpasang kuat sebelum melanjutkan.
3. 3
   Pembumian: Sambungkan terminal pembumian sasis ke busbar protective earth (PE) sistem utama menggunakan konduktor berimpedansi rendah. Sambungan ground yang andal sangat penting untuk keselamatan dan kekebalan terhadap gangguan.
4. 4
   Sambungan Daya: Sambungkan sumber daya 24 V DC yang stabil dan memiliki spesifikasi yang sesuai ke terminal masukan daya yang ditentukan. Pastikan polaritasnya benar. Gunakan kabel dengan ukuran yang sesuai dan perlindungan arus lebih sebagaimana diwajibkan oleh peraturan setempat.
5. 5
   Pengkabelan I/O: Sambungkan kabel jaringan, periferal, dan komunikasi. Gunakan kabel berpelindung untuk semua jalur data, terutama untuk PROFINET, dan pastikan pelindung diakhiri dengan benar ke ground pada salah satu ujung untuk mencegah loop ground. Rutekan kabel sinyal secara terpisah dari jalur daya bertegangan tinggi.
