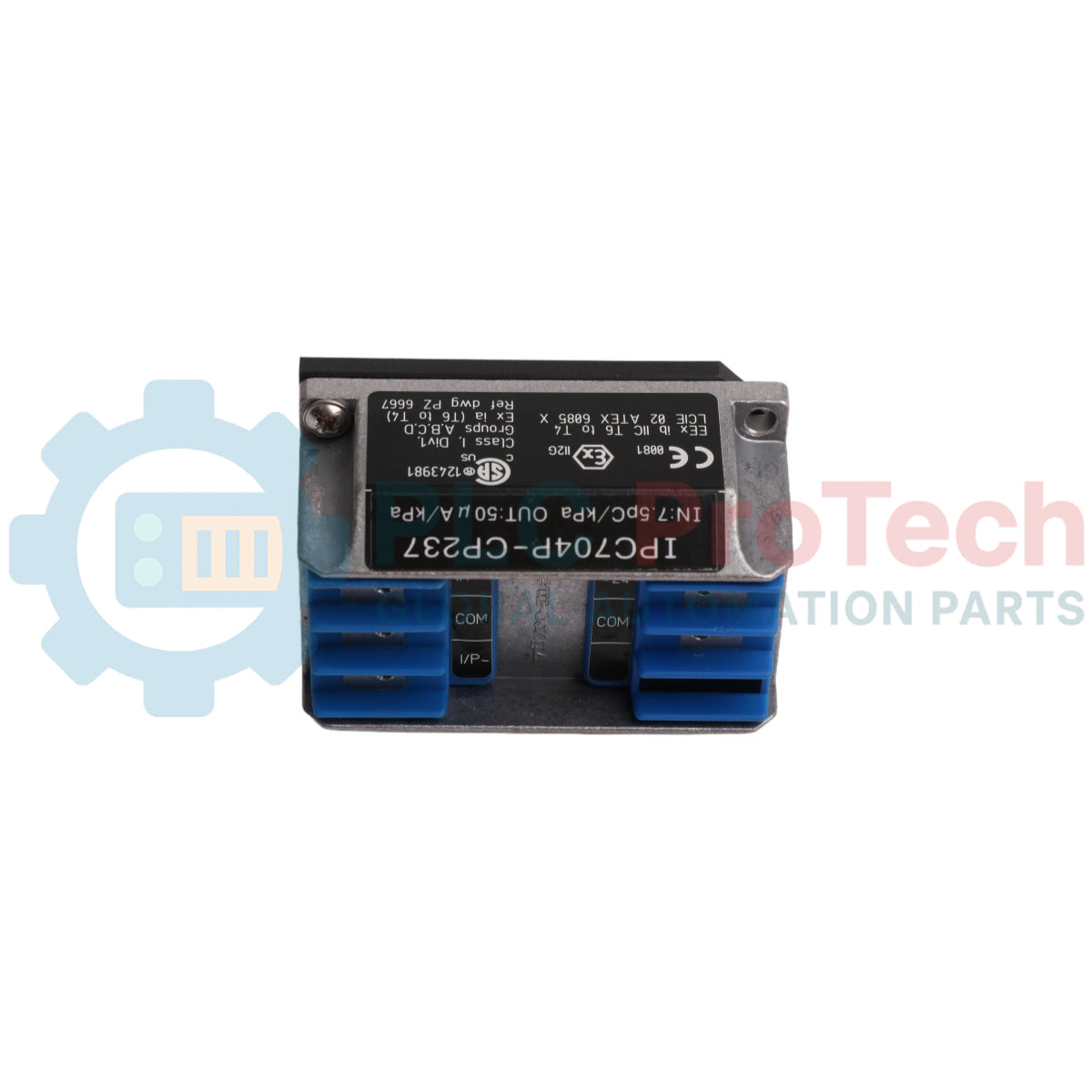

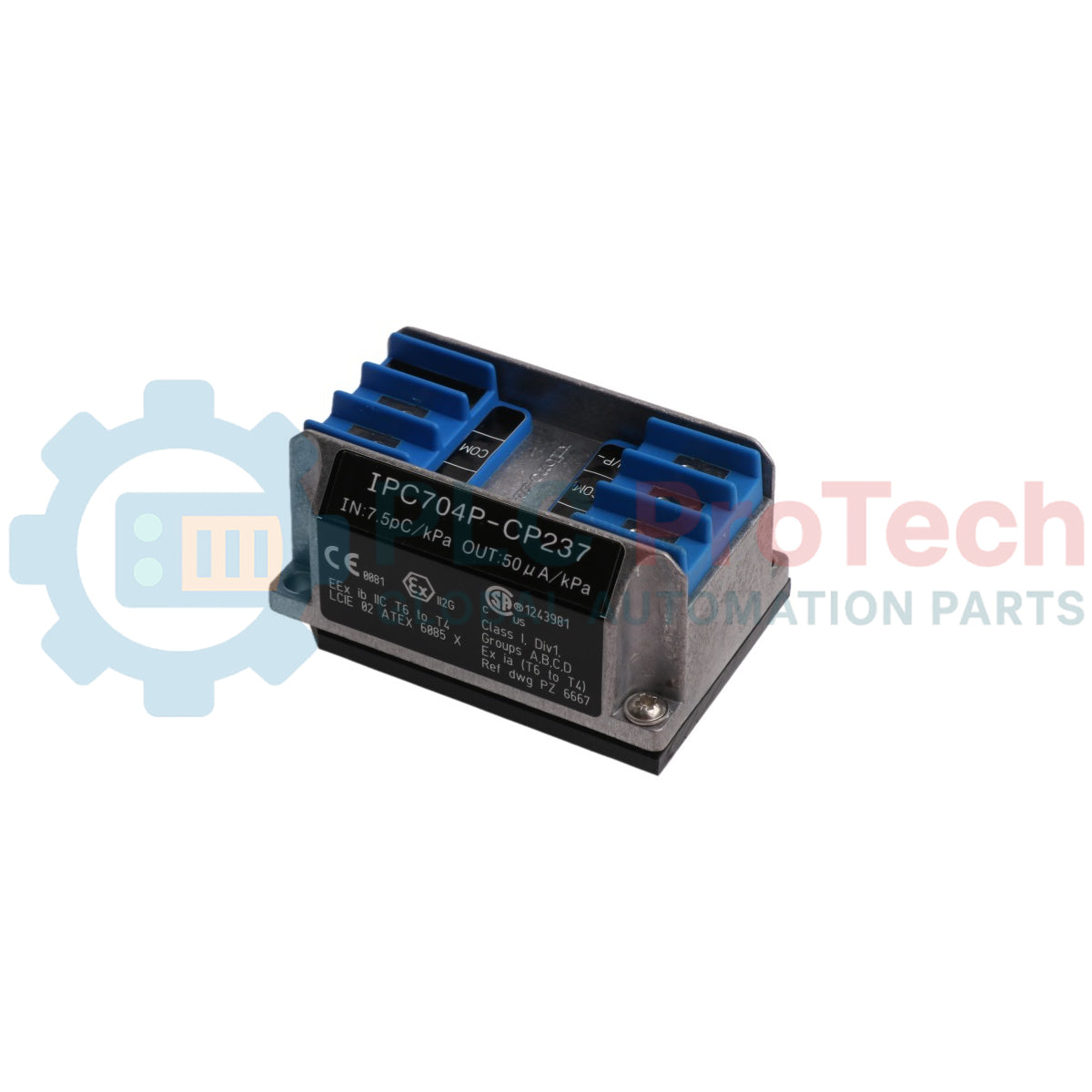

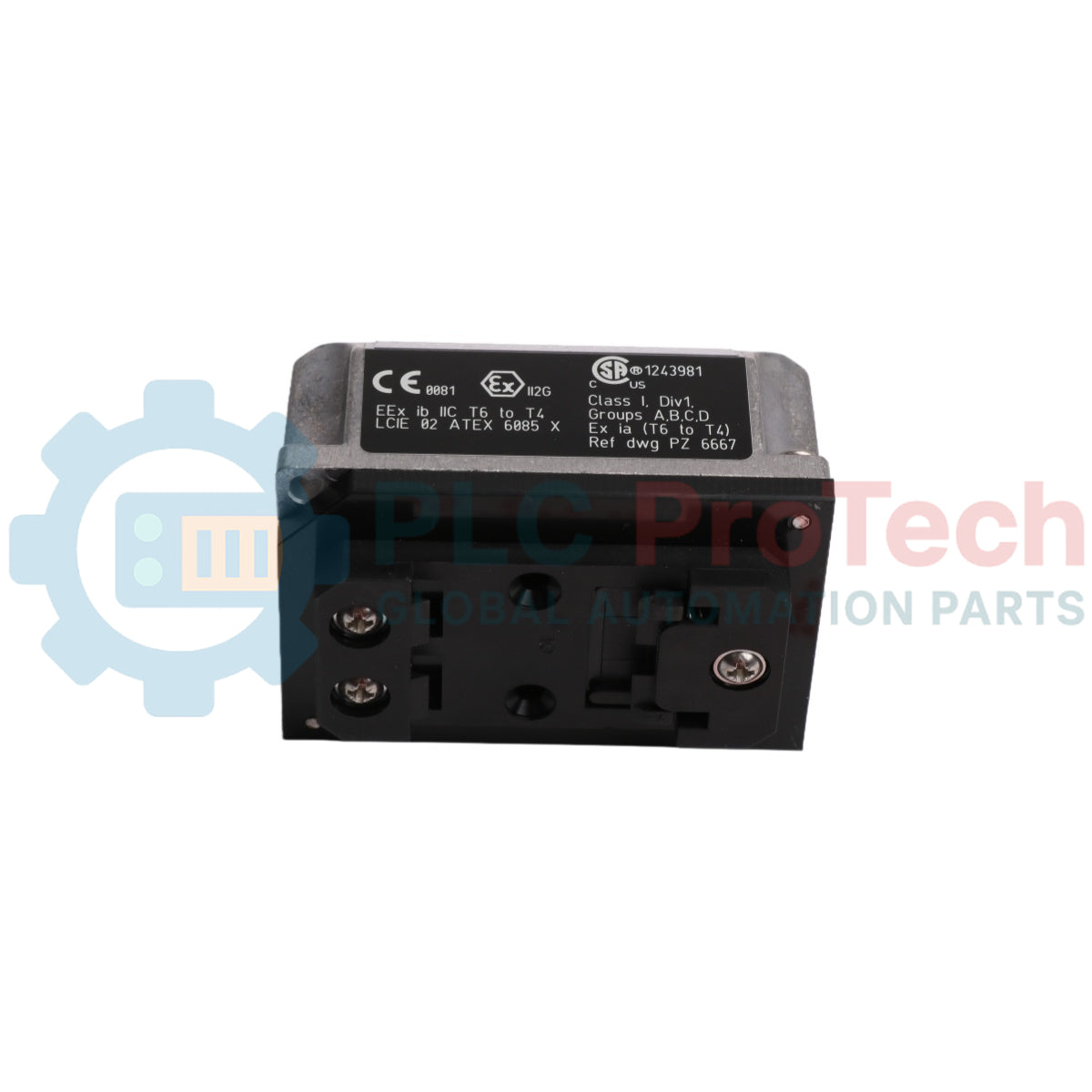

Pengondisi sinyal pengubah muatan menjadi arus VIBRO-METER IPC 704 244-704-000-042

Gambaran Umum Produk

 IPC 704 (244-704-000-042) adalah pengondisi sinyal berpresisi tinggi yang dirancang khusus untuk menghubungkan akselerometer piezoelektrik CA xxx dan sensor tekanan dinamis CP xxx . Sebagai komponen inti lini produk Vibro-Meter , perangkat ini mengubah sinyal berbasis muatan berimpedansi tinggi menjadi keluaran arus atau tegangan yang stabil. Konversi ini penting untuk TSI (Instrumentasi Pengawasan Turbin) dan pemantauan kondisi, karena memungkinkan transmisi sinyal yang andal hingga jarak 1 km menggunakan kabel standar, sekaligus secara efektif melindungi data penting dari interferensi elektromagnetik yang umum terjadi di lingkungan pembangkit listrik dan industri.

Konfigurasi Teknis (Pembahasan Mendalam)

Konfigurasi 244-704-000-042 mewakili rakitan perangkat keras serbaguna yang dirancang untuk keandalan industri ekstrem.

• Penguatan Muatan: Perangkat ini berfungsi sebagai penguat muatan dengan penguatan tinggi yang menerima sinyal dalam satuan pikokulomb (pC) dan menghasilkan keluaran berimpedansi rendah.

• Arsitektur Penyaringan: Perangkat ini dilengkapi filter lolos-tinggi dan lolos-rendah yang dapat dikonfigurasi untuk mempersempit pita frekuensi sesuai karakteristik mekanis yang ingin dipantau, seperti frekuensi lintasan bilah atau keausan bantalan.

• Integrasi Opsional: Model ini dapat dikonfigurasi dengan integrator internal, sehingga dapat mengubah data percepatan menjadi satuan kecepatan (mm/s atau in/s) secara langsung sebelum transmisi.

• Transmisi Sinyal: Perangkat ini menggunakan teknik modulasi arus yang secara inheren lebih tahan terhadap penurunan tegangan dan gangguan listrik dibandingkan sistem berbasis tegangan tradisional.

• Perlindungan RFI/EMI: Enklosur aluminium cetak berfungsi sebagai sangkar Faraday, sedangkan filter RFI internal melindungi tahap I/O dari interferensi frekuensi radio.

Spesifikasi Teknis

FAQ Teknis

Bagaimana modulasi arus membantu pemantauan jarak jauh?

Dengan menggunakan modulasi arus, IPC 704 memastikan akurasi sinyal tidak menurun akibat resistansi kabel yang panjang. Hal ini memungkinkan pengondisi ditempatkan di kotak sambungan dekat mesin, sementara elektronik pemrosesan seperti rak VM600 berada hingga 1.000 meter jauhnya di ruang kontrol.

Apakah diperlukan unit pemisahan galvanik untuk pengondisi ini?

Ya, saat menggunakan konfigurasi transmisi arus, unit pemisahan galvanik GSI diperlukan untuk menyediakan daya dan isolasi yang diperlukan pada loop, sehingga memberikan perlindungan terhadap loop pembumian.

Apa fungsi pemeriksaan "Sensor OK" pada IPC 704?

Pengondisi memantau tegangan bias transduser yang terhubung. Jika sensor atau kabel input mengalami korsleting atau rangkaian terbuka, IPC 704 akan mengarahkan output-nya ke tingkat kesalahan yang telah ditentukan, sehingga sistem pemantauan dapat memicu alarm "Sensor Rusak" alih-alih trip getaran palsu.

Panduan Rekayasa & Instalasi

• Persyaratan Kabel Input: Karena sensor piezoelektrik menghasilkan sinyal berimpedansi tinggi, kabel antara sensor dan IPC 704 harus berupa kabel koaksial khusus berderau rendah atau kabel berisolasi mineral (MI). Pengkabelan industri standar pada segmen ini akan menimbulkan gangguan sinyal yang signifikan akibat efek tribolistrik.

• Konfigurasi Filter: Sebelum commissioning, periksa pengaturan jumper atau tautan solder untuk filter lolos-tinggi dan lolos-rendah. Untuk getaran turbin gas yang umum, pengaturan lolos-tinggi 10 Hz sering digunakan untuk menghilangkan "washout" termal berfrekuensi rendah.

• Pembumian Enklosur: Rumah aluminium harus dihubungkan dengan kuat ke pembumian instrumen lokal. Jika dipasang pada rel DIN, pastikan rel tersebut memiliki jalur beresistansi rendah ke bumi untuk memaksimalkan efektivitas filter RFI internal.

Keunggulan Rekayasa

 IPC 704 244-704-000-042 dibedakan oleh Rentang Dinamis Tinggi. Perangkat ini mampu memproses pulsasi tekanan kecil di ruang bakar dan getaran struktural kuat secara bersamaan tanpa membuat penguat jenuh. Sirkuit yang direkayasa di Swiss menyediakan kemampuan "Cold Start", dengan mencapai akurasi pengukuran yang stabil dalam hitungan detik setelah dinyalakan, yang sangat penting untuk memantau aset yang mengalami siklus penyalaan cepat.
