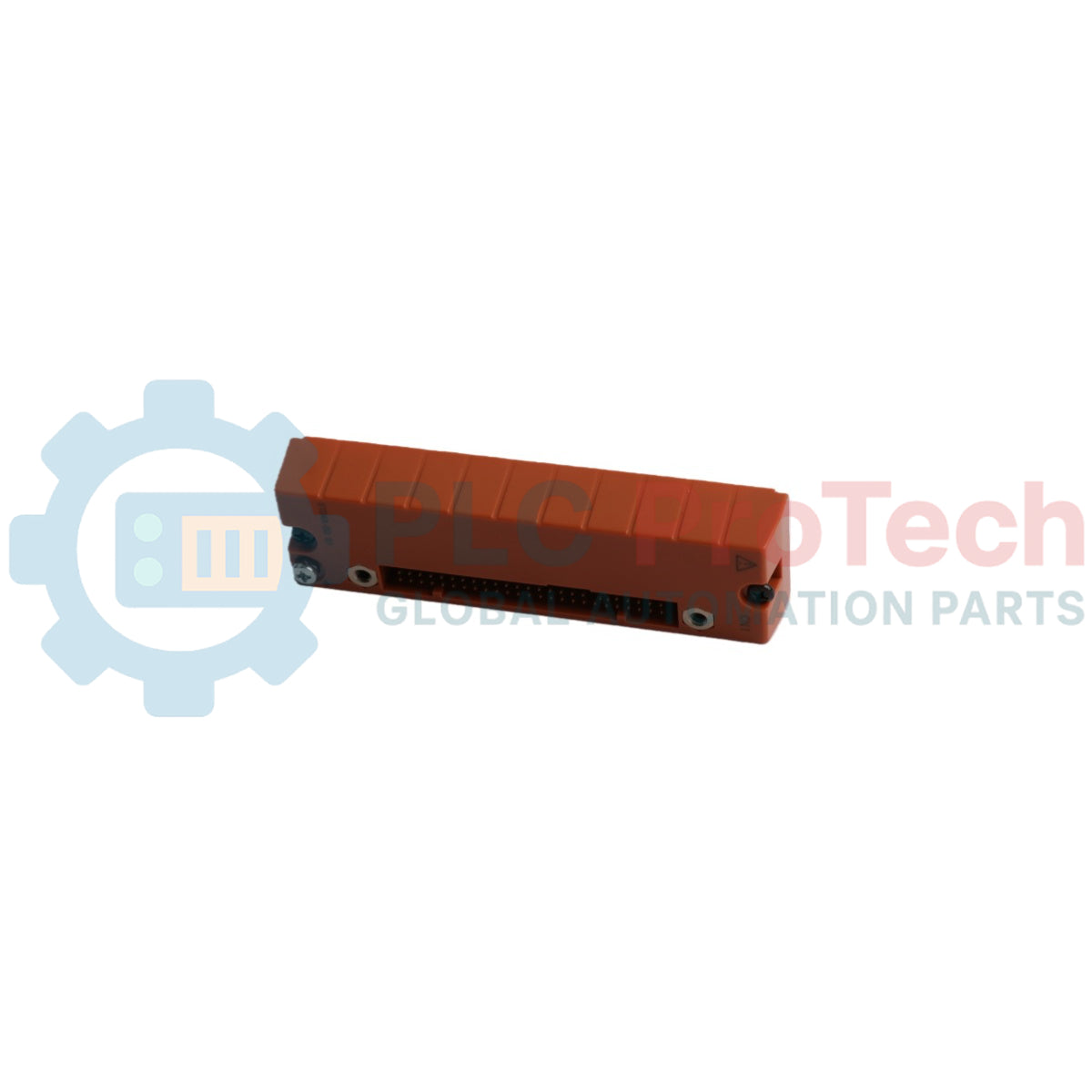

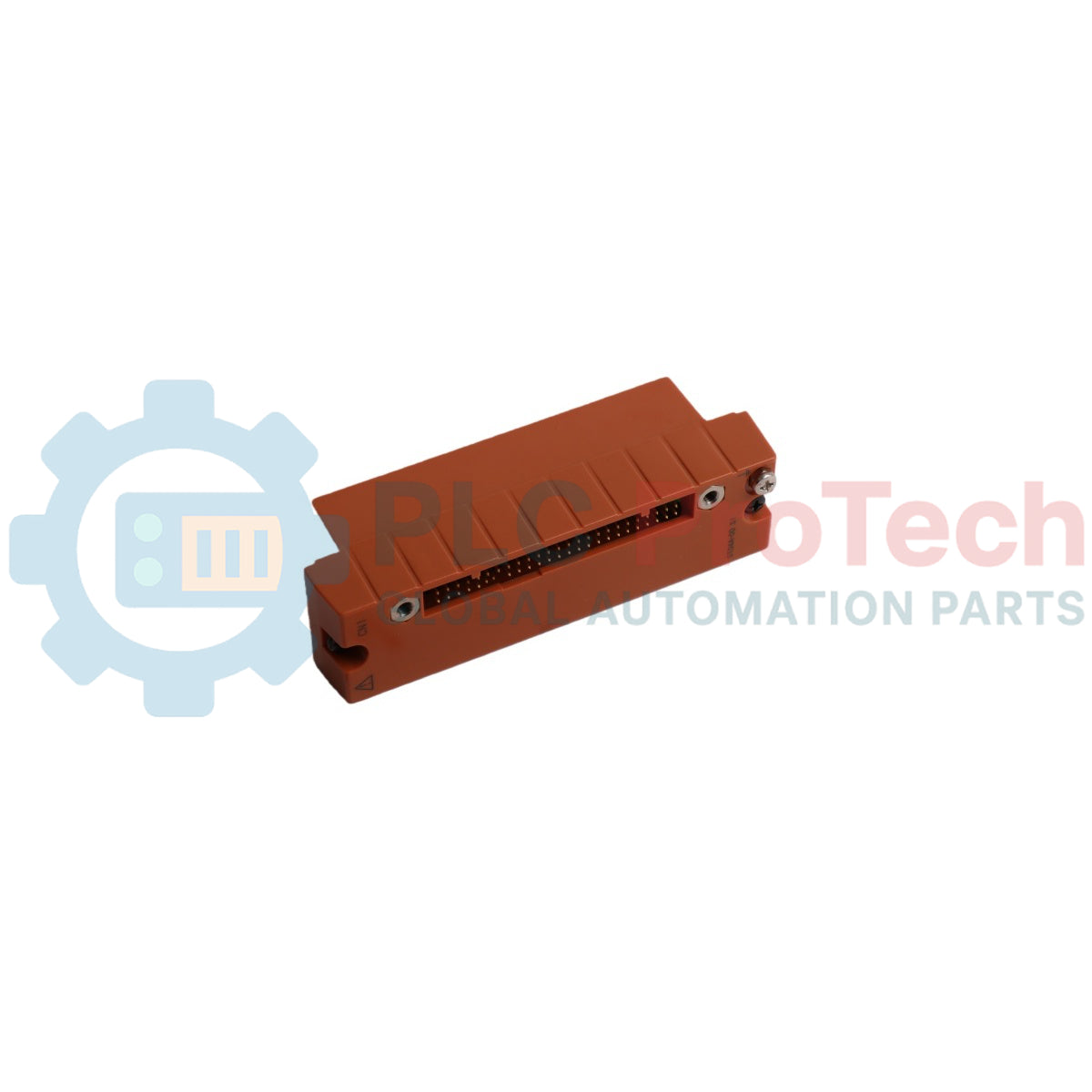

Blok Terminal Penjepit Tekanan Yokogawa STD4A-00 S1

Transduser Pneumatik-ke-Listrik (P/E) Yokogawa STD4A-00 S1, jika ditentukan dengan Blok Terminal Pressure Clamp, merupakan versi antarmuka dengan keandalan tinggi dari pengondisi sinyal klasik ini. Gaya terminal ini lebih disukai di lingkungan industri untuk memastikan sambungan listrik yang aman dan tahan getaran untuk sinyal keluaran 4-20 mA.

Spesifikasi Teknis

Akhiran S1 & Desain Terminal

Dalam konfigurasi khusus ini, akhiran S1 menegaskan varian perangkat keras yang menggunakan Blok Terminal Pressure Clamp. Berbeda dari terminal sekrup standar yang sekrupnya berputar langsung pada kabel, pressure clamp menggunakan pelat logam untuk menekan kabel pada konduktor.

• Keamanan: Mencegah "cold flow" atau kabel menjadi longgar seiring waktu.

• Perlindungan Kabel: Ideal untuk kabel serabut halus karena penjepit mencegah sekrup memotong serabut satu per satu.

• Efisiensi: Lebih cepat dipasang daripada terminal tipe lug cincin.

Panduan Pemasangan & Pengawatan

• Port Pneumatik: Sambungkan saluran 3-15 psi ke port masukan. Gunakan kunci penahan saat mengencangkan fitting untuk mencegah torsi mengenai bellow transduser internal.

• Pengawatan Clamp: 1. Kupas isolasi sekitar 7-10 mm.

  2. Masukkan kabel ke dalam bukaan persegi pada clamp.

  3. Kencangkan sekrup sesuai torsi yang ditentukan produsen (biasanya 0.5 hingga 0.6 N·m).

• Ketahanan terhadap Getaran: Desain pressure clamp secara khusus memiliki rating untuk area dengan getaran tinggi (misalnya di dekat kompresor atau pompa besar), tempat sekrup terminal standar dapat menjadi longgar akibat getaran.

Pertanyaan yang Sering Diajukan (FAQ)

Apakah STD4A-00 S1 memerlukan ferrule?

Meskipun desain pressure clamp memungkinkan penggunaan kabel serabut tanpa terminal, penggunaan ferrule berinsulasi sangat direkomendasikan demi keselamatan dan untuk mencegah serabut yang terurai menyebabkan korsleting di antara terminal-terminal yang berdekatan.

Bagaimana cara memeriksa sinyal tanpa melepaskan kabel?

Sebagian besar unit Yokogawa STD4A dengan blok terminal ini dilengkapi terminal "Check" atau menyediakan ruang yang cukup bagi probe multimeter untuk menyentuh pelat clamp, sehingga Anda dapat mengukur arus loop 4-20 mA secara seri atau tegangan pada resistor presisi.

Apakah unit ini kompatibel dengan sistem 3-kabel?

STD4A biasanya merupakan transmiter 2-kabel, yang berarti perangkat ini mengambil daya operasional dari dua kabel yang sama yang digunakan untuk sinyal 4-20 mA.
