Modul Komunikasi Yokogawa VI451-11 Vnet/IP

Ikhtisar Produk

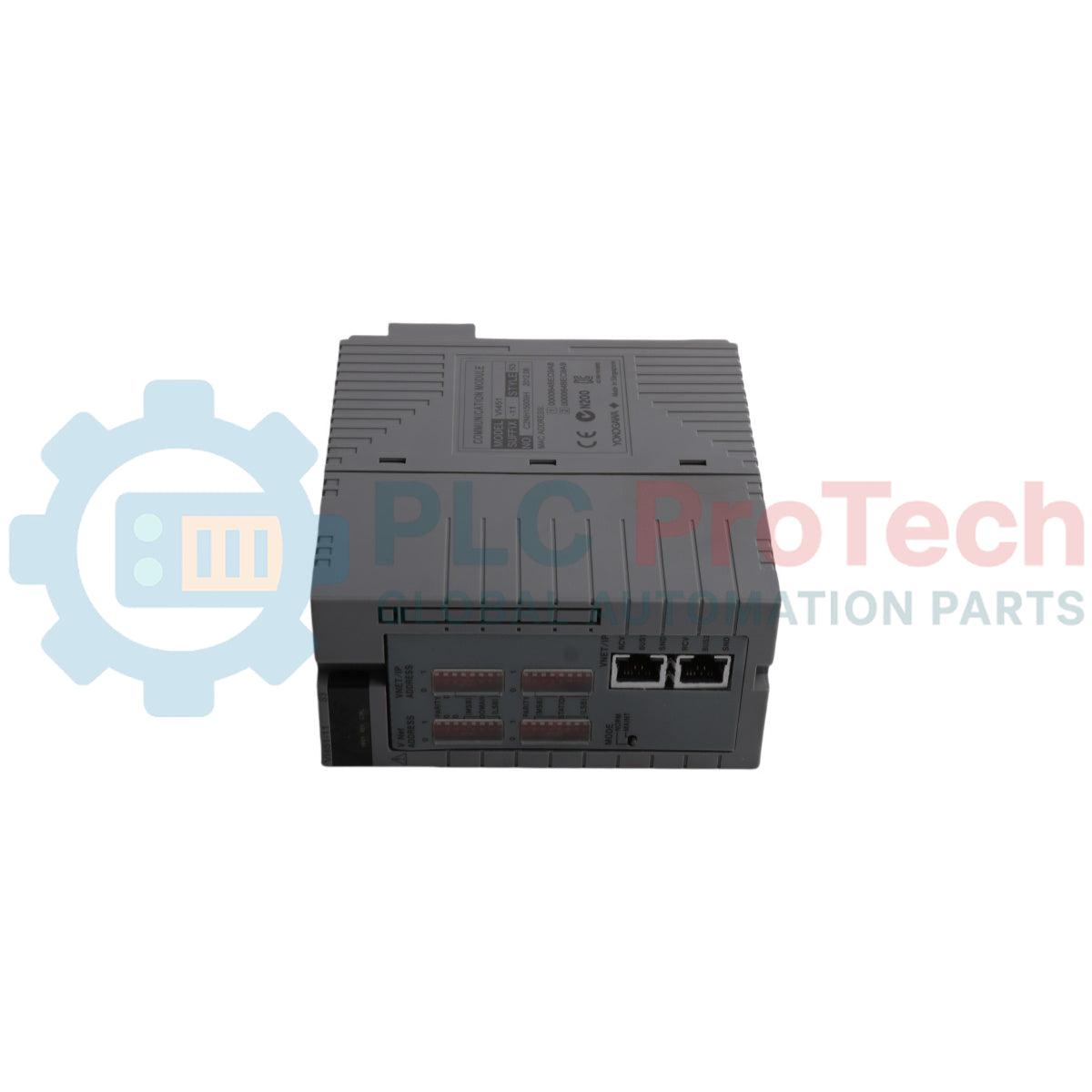

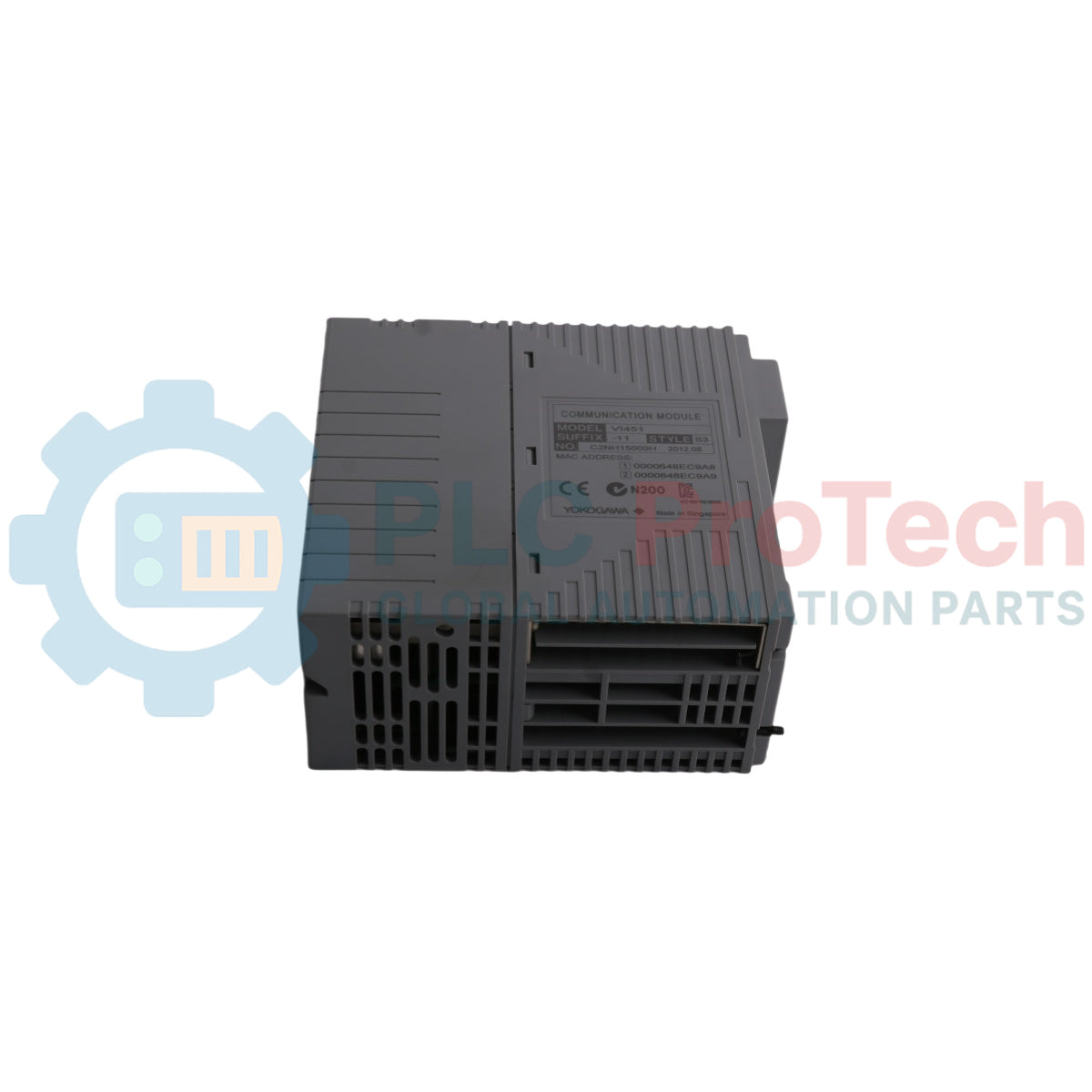

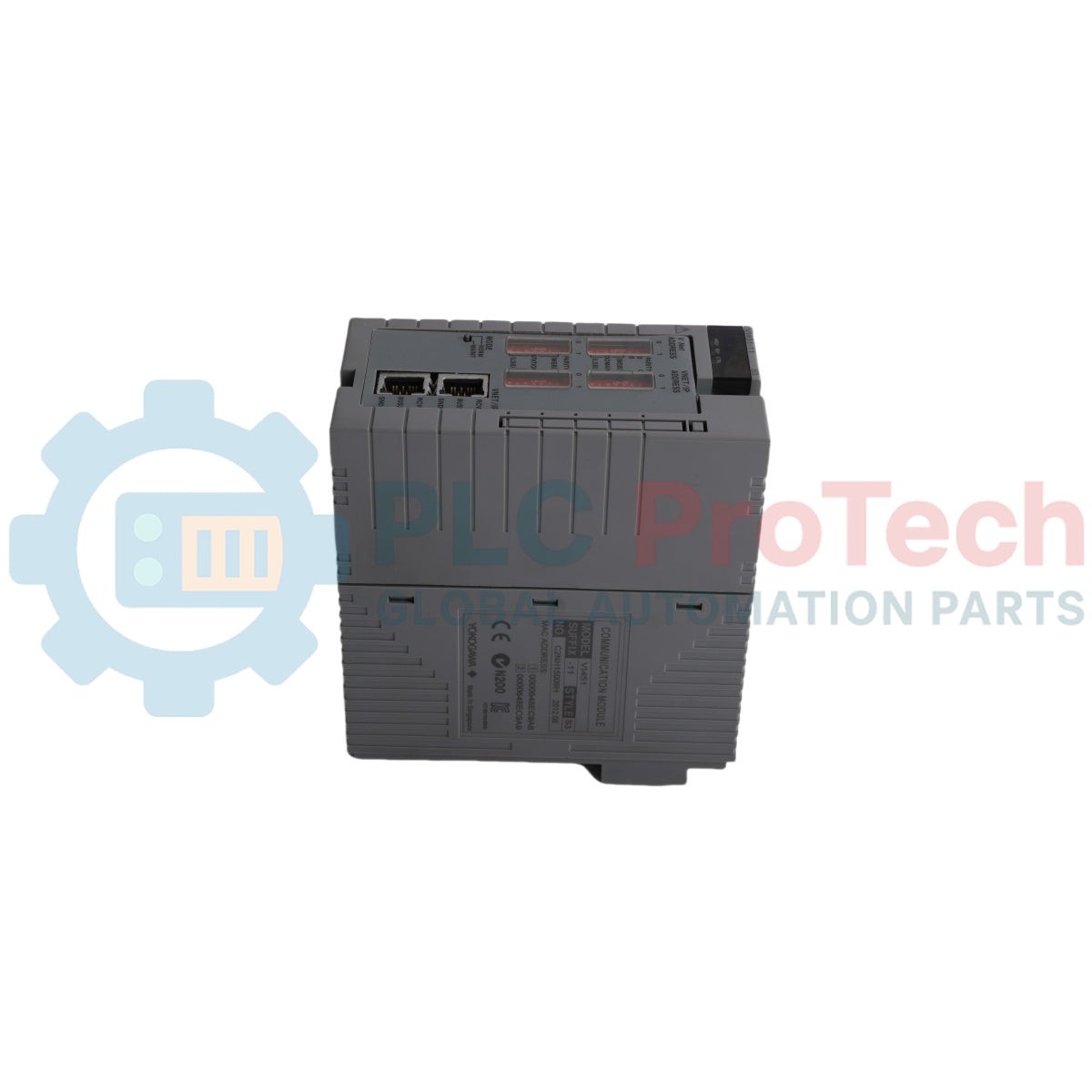

VI451-11 (VI451-11) adalah Modul Komunikasi Vnet/IP berperforma tinggi yang dirancang khusus untuk sistem kontrol produksi terintegrasi Yokogawa CENTUM VP. Sebagai penghubung penting untuk komunikasi kontrol waktu nyata, modul ini memungkinkan koneksi antara Field Control Station (FCS) dan Human Interface Station (HIS) melalui jaringan berbasis Ethernet redundan 1 Gbps. VI451-11 direkayasa untuk memastikan transmisi data deterministik, yang sangat penting untuk mempertahankan stabilitas proses di pabrik industri berskala besar seperti kilang minyak, terminal LNG, dan fasilitas pemrosesan bahan kimia. Dengan memanfaatkan protokol Vnet/IP, modul ini menggabungkan keterbukaan Ethernet standar dengan keandalan tinggi dan persyaratan data "tanpa kehilangan" dari Distributed Control System (DCS).

Logika Jaringan & Redundansi

Arsitektur Yokogawa VI451-11 dibangun untuk "Ketersediaan Tinggi". Modul ini memiliki redundansi dua port (Bus A dan Bus B) untuk mencegah hilangnya komunikasi jika terjadi kabel putus atau kegagalan switch. Sufiks "-11" menunjukkan revisi perangkat keras dan konfigurasi antarmuka tertentu yang dioptimalkan untuk lingkungan V-series dan Vnet/IP berkecepatan tinggi. Tidak seperti kartu jaringan komersial standar, VI451-11 mengelola sinkronisasi waktu di seluruh jaringan DCS, memastikan alarm dan peristiwa proses diberi stempel waktu dengan presisi milidetik. Modul ini memindahkan pemrosesan tumpukan protokol komunikasi dari prosesor utama, sehingga pengontrol dapat sepenuhnya berfokus pada eksekusi logika kontrol tanpa latensi yang disebabkan oleh jaringan.

Spesifikasi Teknis

FAQ Teknis

Apa perbedaan Vnet/IP dari Ethernet industri standar?

Vnet/IP adalah lapisan protokol berpemilik yang dikembangkan oleh Yokogawa dan berjalan di atas tumpukan UDP/IP standar. Meskipun Ethernet standar dapat mengalami tabrakan paket, VI451-11 memastikan bahwa paket data kontrol diprioritaskan dan dikirimkan dengan waktu yang terjamin, yang sangat penting untuk stabilitas loop PID.

Apakah VI451-11 dapat diganti saat panas ketika FCS sedang berjalan?

Ya, dalam konfigurasi redundan, VI451-11 yang rusak dapat diganti sementara modul pasangannya mempertahankan komunikasi jaringan. Namun, sangat penting untuk mengikuti prosedur "Penggantian Online" Yokogawa guna menghindari gangguan bus yang tidak diinginkan selama penggantian fisik.

Kabel apa yang diperlukan untuk performa optimal?

Untuk kecepatan 1 Gbps VI451-11, kabel twisted pair berpelindung (STP) Kategori 5e atau Kategori 6 (Cat6) berkualitas tinggi wajib digunakan. Pastikan jarak total antara modul dan switch jaringan tidak melebihi 100 meter untuk mempertahankan integritas sinyal.

Panduan Rekayasa Lapangan & Instalasi

• Verifikasi Redundansi: Setelah instalasi, periksa LED "Active" dan "Ready" pada panel depan. Gunakan alat pemeliharaan CENTUM VP untuk memastikan bahwa jalur Bus A dan Bus B berkomunikasi. Lampu "Link" yang hanya menyala pada satu port menunjukkan masalah lapisan fisik yang membahayakan keselamatan sistem.

• Konfigurasi Switch: Saat menghubungkan VI451-11 ke switch Layer 2/3, pastikan Spanning Tree Protocol (STP) dinonaktifkan pada port tertentu atau dikonfigurasi ke "PortFast" untuk mencegah switch memblokir lalu lintas kontrol selama rekonvergensi jaringan.

• Pembumian & EMI: Pastikan konektor RJ45 terpasang sepenuhnya dan pelindung kabel Cat6 dibumikan dengan benar pada titik masuk kabinet. Hal ini sangat penting untuk melindungi prosesor RISC VI451-11 dari gangguan frekuensi tinggi yang dihasilkan oleh Variable Frequency Drive (VFD) di pabrik.

Keunggulan Rekayasa

VI451-11 mewakili puncak rekayasa komunikasi DCS. Kemampuannya mempertahankan throughput 1 Gbps sekaligus menyediakan sinkronisasi waktu berbasis perangkat keras menjadikannya sangat penting untuk proses berkecepatan tinggi modern. Lapisan PCB yang diperkuat pada modul ini melindunginya dari atmosfer korosif yang sering ditemukan dalam operasi minyak dan gas hulu. Selain itu, VI451-11 dirancang untuk dukungan siklus hidup jangka panjang, memastikan bahwa pabrik yang ditugaskan saat ini dapat mempertahankan kompatibilitas jaringan dan ketersediaan suku cadang selama beberapa dekade mendatang.
