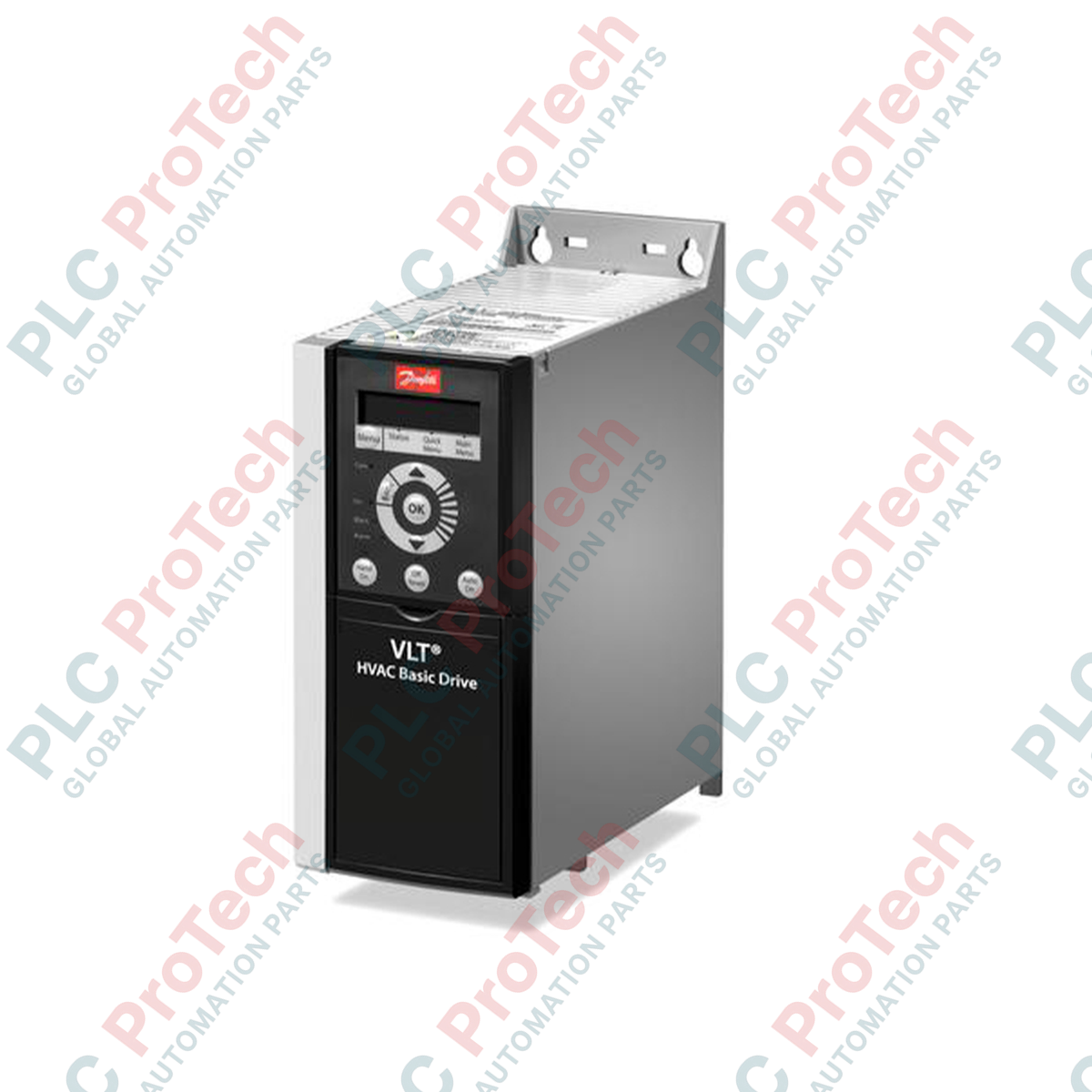

131L9867 Danfoss VLT HVAC Drive FC 101 5.5 KW

Panoramica del prodotto

Il 131L9867 (131L9867) è un VLT HVAC Drive FC 101 ad alta efficienza, progettato per garantire un controllo superiore del motore nei sistemi di riscaldamento, ventilazione e climatizzazione. Progettato per una potenza di 5.5 KW (7.5 HP), questo convertitore di frequenza trifase è ottimizzato per azionare ventilatori, pompe e compressori in edifici commerciali, data center e infrastrutture ospedaliere. Il 131L9867 si concentra su affidabilità estrema e risparmio energetico, integrando funzioni HVAC che in molte applicazioni eliminano la necessità di controller PLC esterni. Il suo involucro IP20 è progettato per il montaggio in quadro e offre una soluzione economica ma potente per ridurre i costi operativi e prolungare la durata dei componenti meccanici grazie all'avviamento graduale e alla regolazione precisa della velocità.

Configurazione tecnica

La piattaforma FC-101 è realizzata con un'architettura di elettronica di potenza rinforzata, in grado di resistere alle esigenze del funzionamento HVAC continuo. Dispone di un filtro RFI integrato di classe A1 (C2), che garantisce la conformità agli standard di compatibilità elettromagnetica sia nelle reti industriali sia in quelle commerciali. Il convertitore include un controller PI integrato per la regolazione a circuito chiuso di pressione, flusso e temperatura senza richiedere hardware aggiuntivo. Inoltre, l'unità è dotata di una funzione di sicurezza "Fire Mode", che consente al convertitore di ignorare gli allarmi non critici per mantenere l'estrazione dei fumi o la pressurizzazione in situazioni di emergenza. L'hardware è progettato per il montaggio affiancato, massimizzando la densità del quadro e mantenendo la stabilità termica.

Specifiche tecniche

Domande frequenti tecniche

Il 131L9867 include di serie un display LCP grafico?

La serie FC 101 richiede in genere un LCP (pannello di controllo locale) separato per la programmazione locale. Tuttavia, i parametri possono essere configurati anche tramite il software MCT 10 attraverso la porta di comunicazione integrata.

Qual è il vantaggio del filtro RFI H4 in un'applicazione HVAC?

Il filtro H4 (A1/C2) riduce al minimo le interferenze elettromagnetiche ad alta frequenza. Ciò è fondamentale negli edifici commerciali per garantire che il convertitore non interferisca con apparecchiature elettroniche sensibili, sensori BMS o dispositivi di comunicazione collegati alla stessa linea di alimentazione.

Questo convertitore può essere utilizzato per motori a magneti permanenti (PM)?

Il FC 101 è ottimizzato principalmente per motori asincroni a induzione. Per il controllo di motori PM ad alta efficienza, verificare la versione specifica del firmware oppure considerare la serie VLT HVAC Drive FC 102 per una compatibilità avanzata con i motori.

Guida all'ingegneria e all'installazione

Mitigazione delle armoniche: Sebbene il FC 101 sia progettato per l'efficienza, i VFD ad alta potenza possono introdurre armoniche. Nelle installazioni con più convertitori da 5.5 KW, assicurarsi che la distorsione armonica totale (THD) nel punto di connessione comune soddisfi i requisiti dell'ente locale di distribuzione. Se la capacità del trasformatore è limitata, considerare l'uso di reattanze di linea.

Messa a terra e schermatura: Per mantenere l'efficacia del filtro RFI C2, il cavo del motore deve essere schermato. La schermatura deve essere fissata alla piastra posteriore metallica del convertitore mediante un'apposita piastra di disaccoppiamento EMC. Assicurarsi che il percorso di messa a terra verso il quadro di distribuzione abbia una bassa impedenza, per evitare correnti di modo comune.

Configurazione della modalità Fire Mode: Durante la messa in servizio della funzione "Fire Mode", assicurarsi che il segnale di controllo esterno sia a sicurezza intrinseca. Una volta attivata, la modalità consente al convertitore di continuare a funzionare al setpoint nonostante la maggior parte degli interventi delle protezioni interne (ad esempio, il sovraccarico termico), poiché in questa modalità la sicurezza delle persone e l'evacuazione dei fumi hanno la priorità rispetto alla protezione dell'apparecchiatura.
