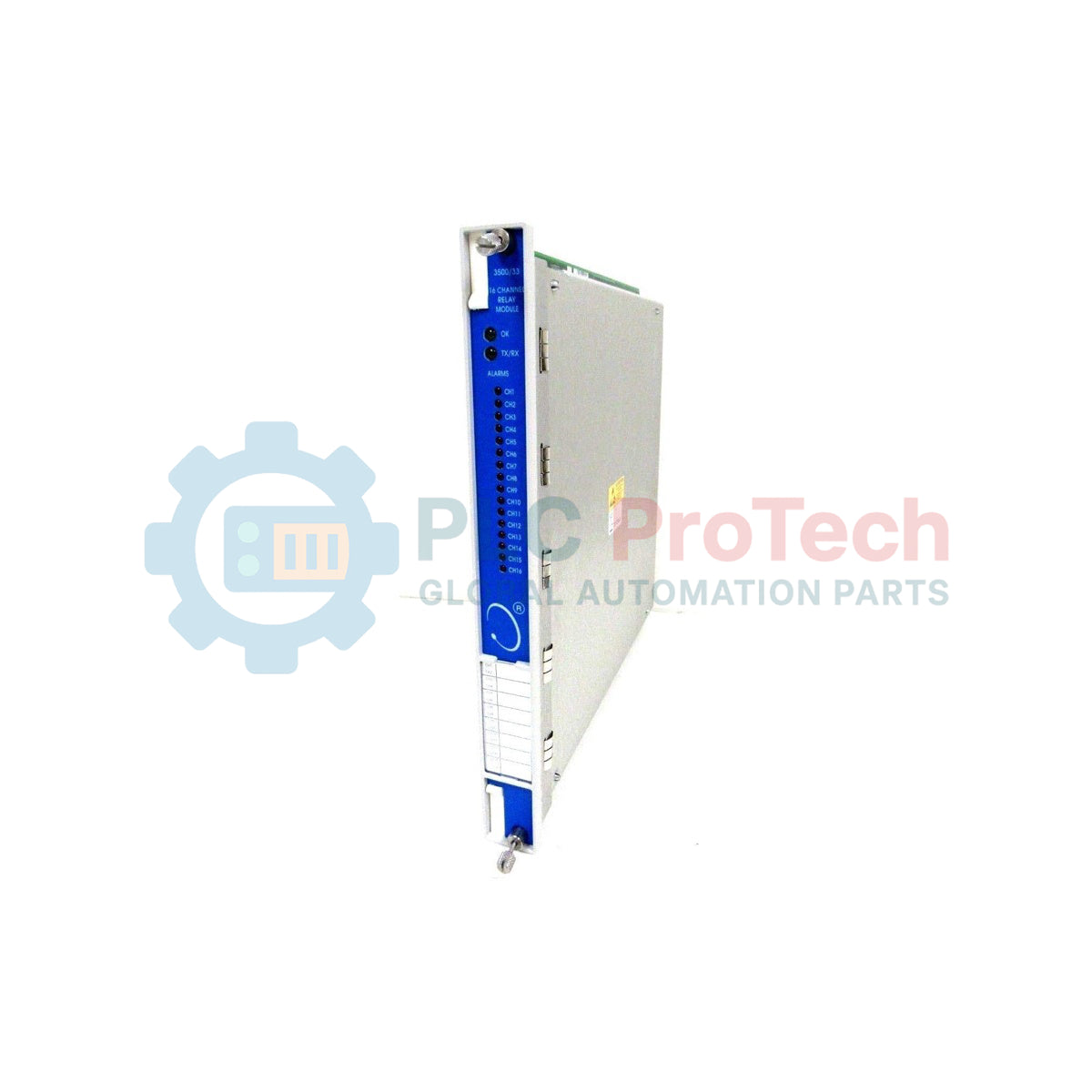

149986-01 + 149992-01 Bently Nevada Modulo di controllo relè di ricambio a 16 canali 3500/33

Panoramica

La combinazione  149986-01 + 149992-01 (149986-01/149992-01) costituisce l'assemblaggio completo del modulo relè a 16 canali per il sistema di protezione dei macchinari Bently Nevada della serie 3500. Questa soluzione a tutta altezza è composta dal  149986-01 modulo di controllo principale e dal  149992-01 modulo di terminazione delle uscite. Progettato per fornire capacità di allarme ad alta densità, questo sistema consente 16 uscite relè indipendenti programmabili con complesse "logiche di voto" tramite il software di configurazione del rack 3500. Utilizzando porte logiche AND/OR, gli ingegneri dell'impianto possono attivare azioni protettive in base agli stati Alert, Danger o Not-OK di qualsiasi canale del monitor all'interno del rack. Questo sistema modulare a relè è un componente essenziale per l'arresto automatizzato dei macchinari e protegge beni dal valore di milioni di dollari in centrali elettriche, raffinerie e piattaforme offshore da guasti meccanici catastrofici.

Configurazione tecnica

Il 3500/33 il sistema è progettato per garantire la massima flessibilità e affidabilità nel controllo industriale:

• Integrazione della logica: Ognuno dei 16 canali dispone di una logica indipendente di comando dell'allarme, in grado di elaborare singole variabili misurate o combinazioni di canali del monitor.

• Modalità operative: I relè sono organizzati in quattro gruppi da quattro canali. Ogni gruppo può essere configurato tramite interruttore per il funzionamento "Failsafe" normalmente diseccitato (ND) o normalmente eccitato (NE).

• Costruzione standard dei contatti: Dispone di relè SPDT (un polo, doppio contatto) sigillati con resina epossidica, dotati di soppressori d'arco integrati da 250 Vrms per garantire l'integrità dei contatti a lungo termine.

• Diagnostica visiva: Il pannello frontale include LED ad alta visibilità per lo stato "OK" del modulo, i lampeggi di comunicazione TX/RX e gli indicatori di allarme dei singoli canali per la risoluzione dei problemi in tempo reale.

Specifiche tecniche

Domande frequenti tecniche

Posso installare il modulo relè a 16 canali in qualsiasi slot del rack?

Il 3500/33 può essere installato in uno qualsiasi degli slot del rack 3500, a condizione che si trovi a destra del modulo Transient Data Interface (TDI).

Quali sono i requisiti software per questo hardware specifico?

Per utilizzare il 149986-01, il sistema deve eseguire la versione 3.3 o successiva del software di configurazione del rack 3500 e la versione 2.40 o successiva del software di acquisizione dati.

Perché la tensione nominale è inferiore nei sistemi SIL o per aree pericolose?

Nei sistemi Failsafe o con approvazioni multiple (-02), la tensione massima commutata è declassata a 30 Vcc/V RMS per conformarsi ai requisiti di distanza superficiale e in aria della zona 2 ATEX e nordamericana e alle prove di sicurezza secondo la norma 61010-1.

Guida tecnica e all'installazione

Gestione del carico dei contatti

Per i contatti standard in argento utilizzati nel 149986-01, il carico commutato minimo è 100 mA a 5 Vcc. Se il circuito di controllo funziona a correnti inferiori (ad esempio, quando interfacciato con ingressi digitali ad alta impedenza), assicurarsi di utilizzare la variante Low Current (placcata oro) per prevenire l'ossidazione dei contatti e la segnalazione intermittente. Per i contatti placcati oro, non superare 5 mA per evitare di danneggiare la placcatura.

Soppressione dell'arco e carichi induttivi

Sebbene il modulo includa soppressori d'arco standard da 250 V RMS, si raccomanda vivamente di installare diodi volano esterni (per la CC) o varistori (per la CA) quando si comandano elettrovalvole ad alta induttanza. Ciò riduce le interferenze elettromagnetiche e prolunga la durata dei contatti del relè oltre i 10.000 cicli nominali.

Compatibilità del sistema e sicurezza

Se questo modulo è integrato in un circuito di sicurezza funzionale (SIL), è necessario attenersi scrupolosamente ai limiti di tensione ristretti specificati nel certificato di sicurezza. Il superamento di 30 Vcc in un'applicazione in area pericolosa viola la certificazione dell'apparecchiatura e può creare un rischio di scintille. Verificare sempre le posizioni degli interruttori "Normalmente eccitato" e "Normalmente diseccitato" prima di alimentare il rack, per evitare arresti accidentali della macchina durante la messa in servizio.
