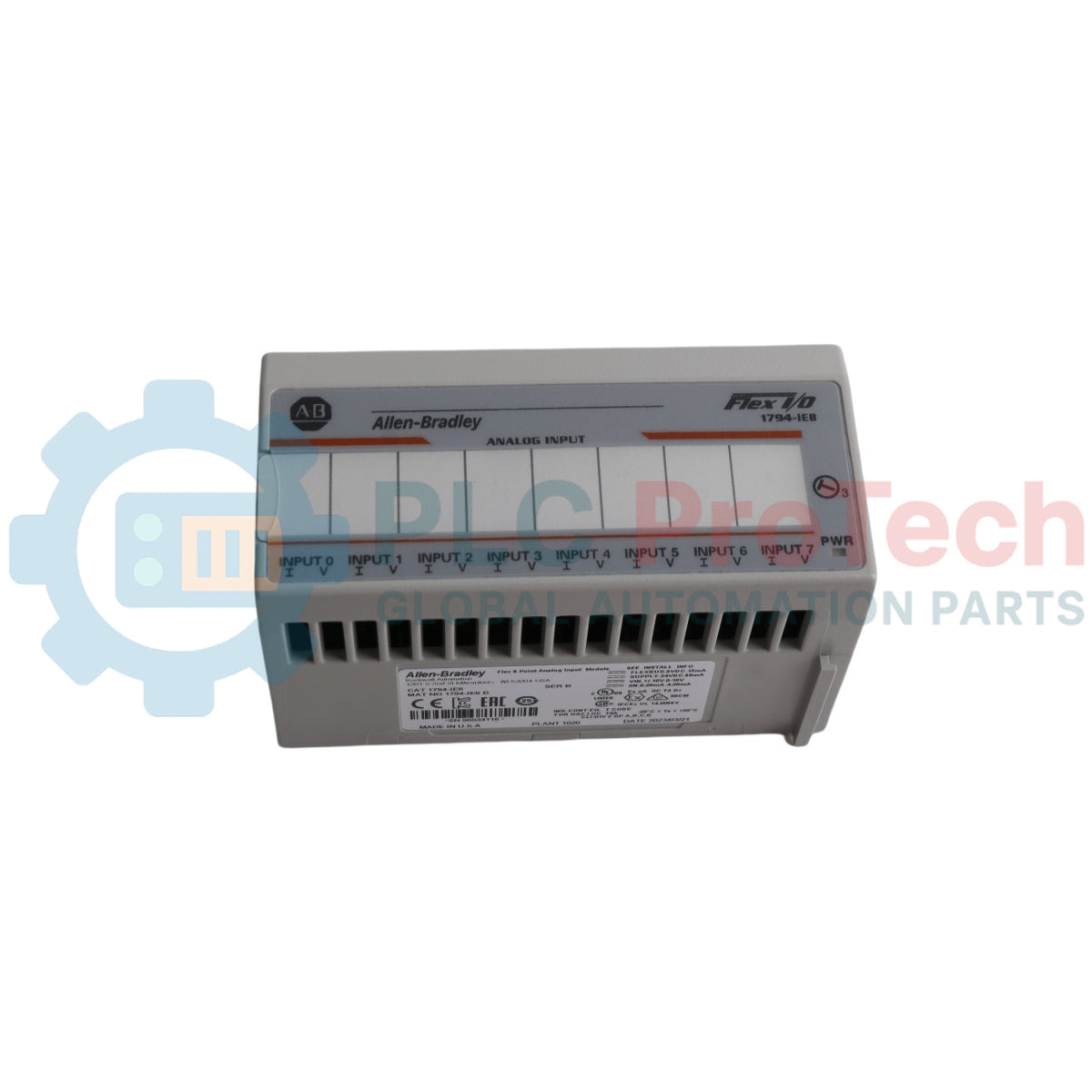

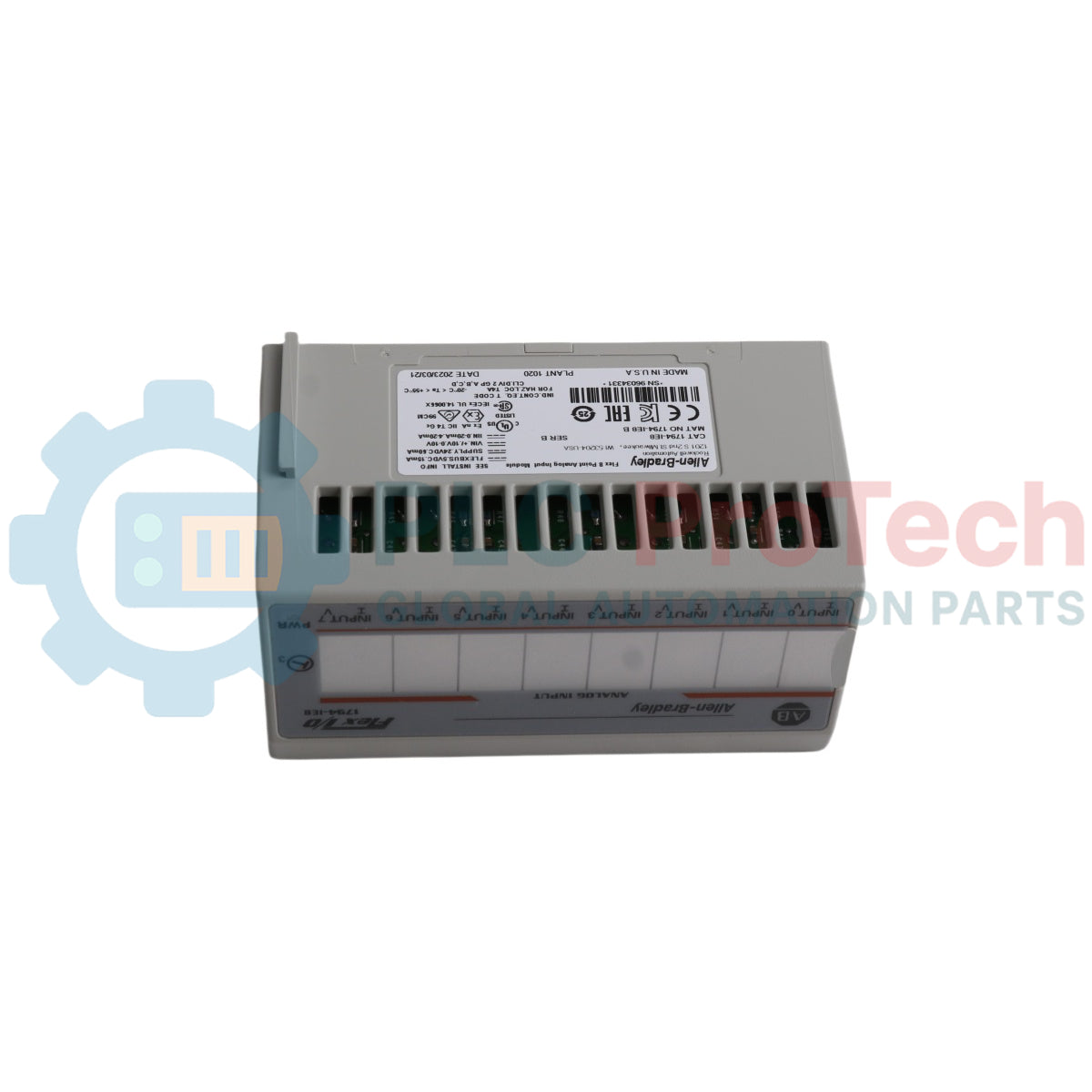

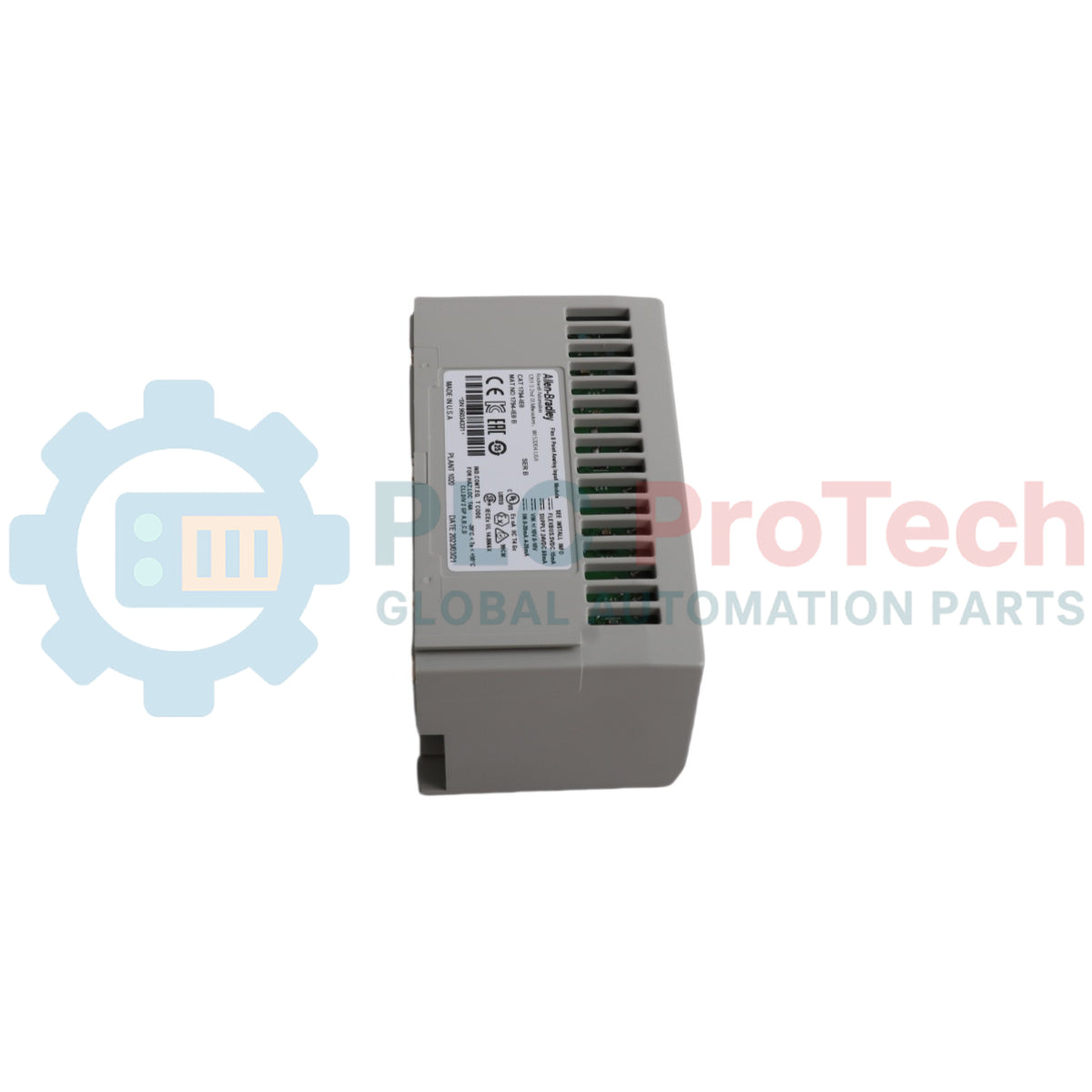

Modulo di ingresso analogico FLEX I/O a 8 canali Allen-Bradley 1794-IE8

Panoramica del prodotto ed efficienza dell'I/O distribuito

Il 1794-IE8 (1794IE8) è un modulo di ingresso analogico ad alta densità progettato per la piattaforma FLEX I/O , uno dei sistemi di I/O distribuiti di maggior successo nella storia dell'automazione industriale. Progettato per garantire modularità ed efficienza degli spazi, questo modulo fornisce 8 ingressi non isolati configurabili singolarmente per segnali di tensione o di corrente. Il 1794-IE8 è un componente essenziale per i sistemi con un numero elevato di punti, negli impianti di trattamento delle acque, nei processi chimici e nel controllo HVAC, dove è necessario installare l'I/O più vicino ai sensori di campo per ridurre i costi di cablaggio. Utilizzando una base terminale separata, il 1794-IE8 consente la "rimozione e inserimento sotto tensione" (RIUP), garantendo che la manutenzione possa essere eseguita senza arrestare l'intera rete di controllo.

Architettura hardware e flessibilità dei segnali

Il 1794-IE8 si interfaccia con la rete (EtherNet/IP, ControlNet o DeviceNet) tramite un adattatore FLEX I/O. Il suo design separa il modulo elettronico dal cablaggio di campo, garantendo un'installazione ordinata e facilmente manutenibile.

• Campi di ingresso configurabili: Supporta segnali industriali standard, tra cui 4 to 20 mA e 0 to 20 mA per i circuiti di corrente, nonché +/- 10 V, 0 to 10 V e 0 to 5 V per gli ingressi di tensione.

• Conversione A/D: Utilizza un convertitore ad approssimazioni successive a 12 bit, offrendo una risoluzione di 1.22 uA/count per la corrente e 2.56 mV/count per la tensione (nel campo da 10 V).

• Montaggio modulare: Si aggancia facilmente a una base terminale 1794-TB2, 1794-TB3 o 1794-TB3S , che contiene i punti di cablaggio e il backplane di comunicazione.

• Formato dei dati: Presenta i dati al controllore nel formato intero complemento a 2 a 16 bit, facilitando il ridimensionamento nelle routine di Logix Designer o RSLogix 5000.

Specifiche tecniche

FAQ tecnica integrata

Come si passa dalla modalità tensione alla modalità corrente sul 1794-IE8?

La selezione della modalità viene gestita tramite la parola di configurazione nel software del controllore. Sul modulo non sono presenti ponticelli fisici; è sufficiente impostare i bit nell'immagine di uscita dell'adattatore I/O per definire il tipo di segnale per ciascun canale.

Qual è il vantaggio di utilizzare una base terminale (ad esempio 1794-TB3) con questo modulo?

La base terminale consente di cablare i sensori una sola volta e lasciarli collegati. Se l'elettronica del 1794-IE8 si guasta, è possibile rimuovere il modulo dalla base e inserirne uno nuovo senza toccare un solo cacciavite, riducendo drasticamente il tempo medio di riparazione (MTTR).

Questo modulo fornisce alimentazione ai trasmettitori a 2 fili?

Il modulo 1794-IE8 non fornisce alimentazione al circuito. Quando si utilizzano trasmettitori a 2 fili, è necessario usare una base terminale come la 1794-TB3 , dotata di terminali aggiuntivi per distribuire ai sensori l'alimentazione di campo a 24 VDC.

Procedure di progettazione e installazione

• Allineamento della base terminale: Durante l'installazione del modulo, allineare le chiavi presenti sul fondo del 1794-IE8 con le scanalature della 1794-TB3. Premere con decisione finché il meccanismo di aggancio non scatta. Un modulo non inserito correttamente può causare "guasti intermittenti alla connessione I/O" sulla rete.

• Protezione del circuito di corrente: Quando si configurano i canali per 4 to 20 mA, assicurarsi che l'alimentatore esterno a 24 V sia stabile. Il modulo ha una corrente di ingresso massima nominale di 32 mA; il superamento di questo valore può danneggiare le resistenze interne di precisione.

• Terminazione della schermatura: Per garantire la precisione analogica, utilizzare cavi schermati e collegare la schermatura ai morsetti di terra presenti sulla 1794-TBC o alla guida DIN collegata a terra. Evitare di collegare a terra entrambe le estremità della schermatura per prevenire circuiti di massa che introducono ondulazioni a 50/60 Hz nella conversione a 12 bit.

Vantaggi ingegneristici

Il 1794-IE8 si distingue per l'elevata velocità di elaborazione. Con una velocità di conversione di 256 microsecondi per tutti gli 8 canali, fornisce dati quasi in tempo reale per i circuiti di controllo ad azione rapida. Il design non isolato è una soluzione conveniente per i sistemi in cui tutti i sensori condividono un punto di riferimento comune, consentendo l'acquisizione analogica ad alta densità senza l'ingombro o il costo dei moduli isolati. La compatibilità con tutte le principali reti industriali ne garantisce la flessibilità sia nei sistemi legacy PLC-5/SLC sia nelle moderne architetture ControlLogix.
