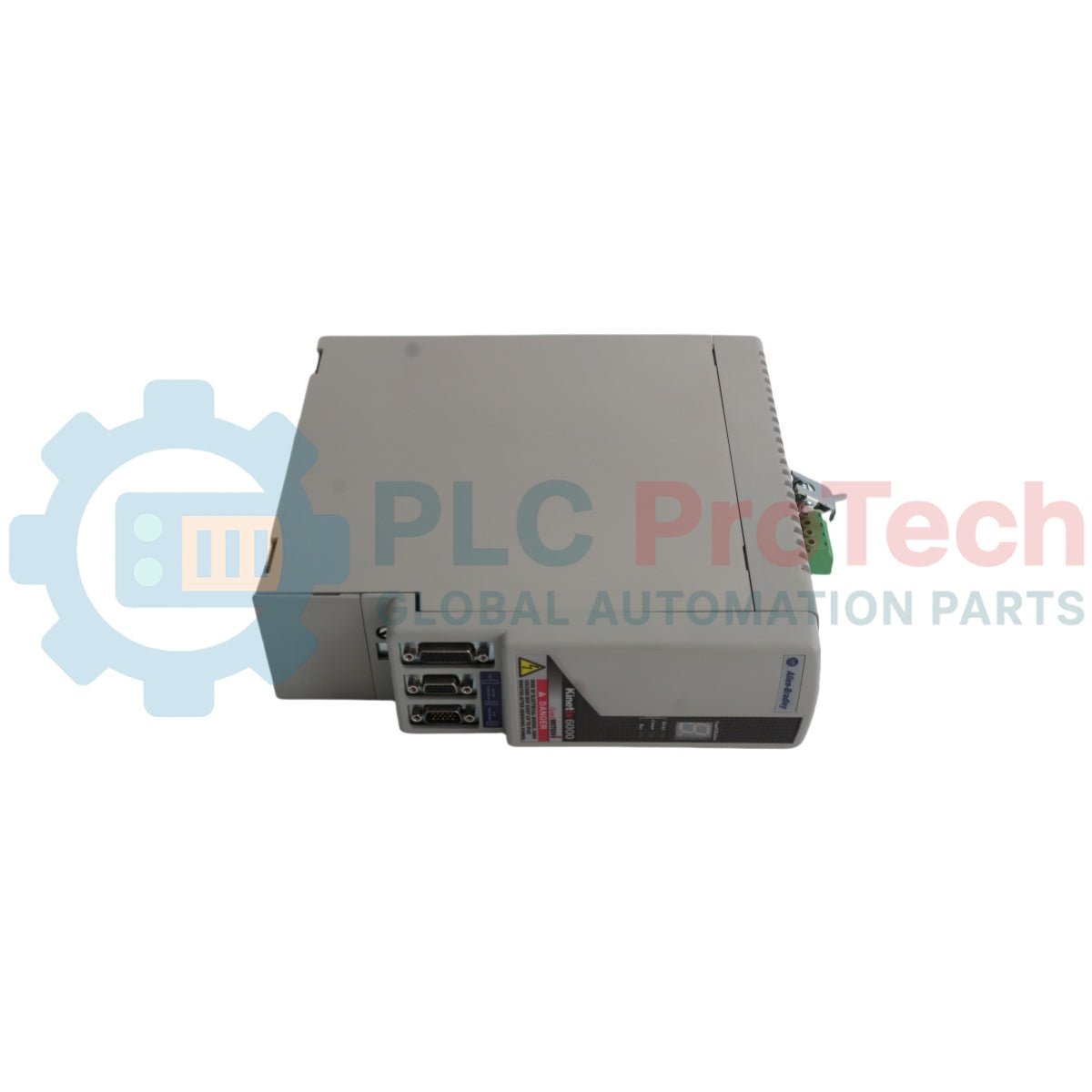

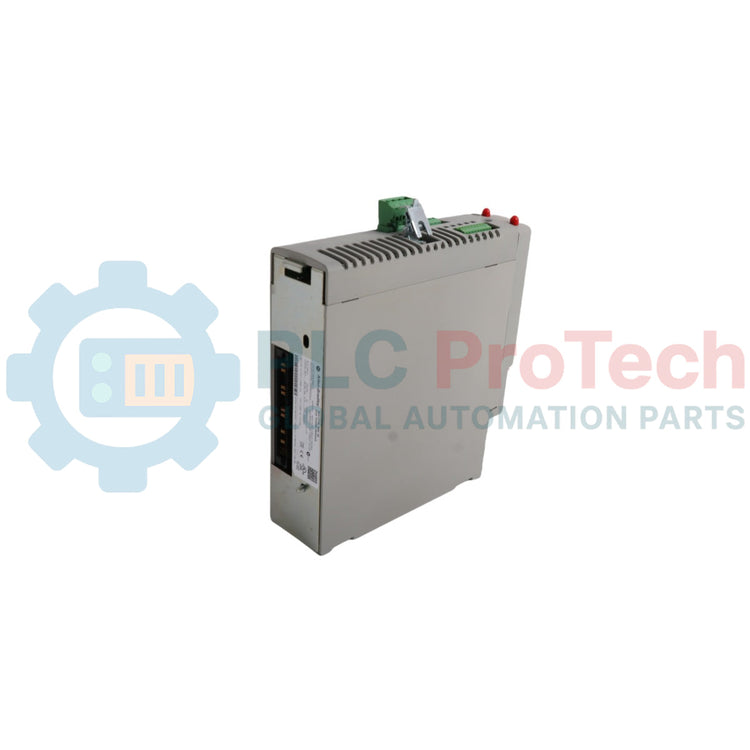

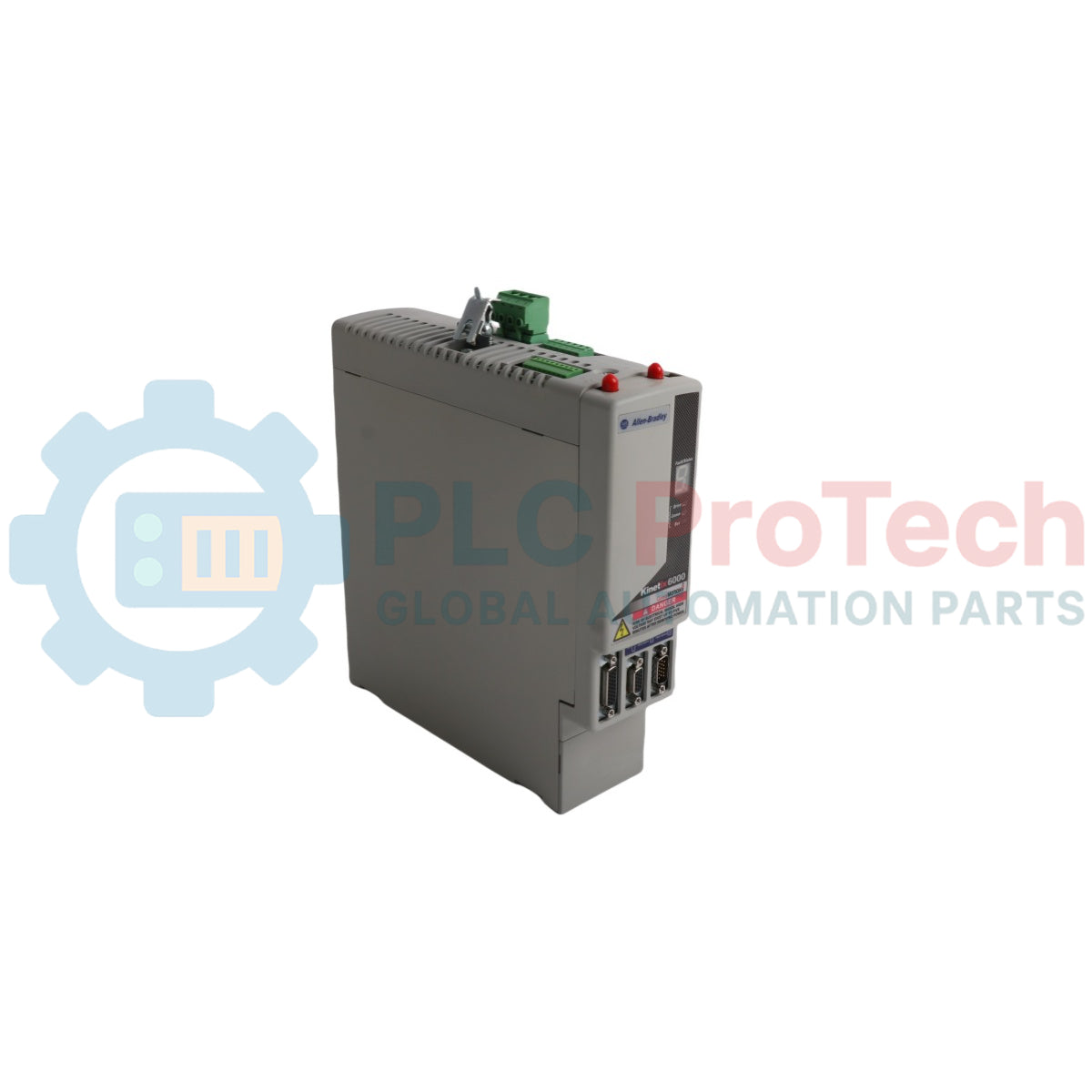

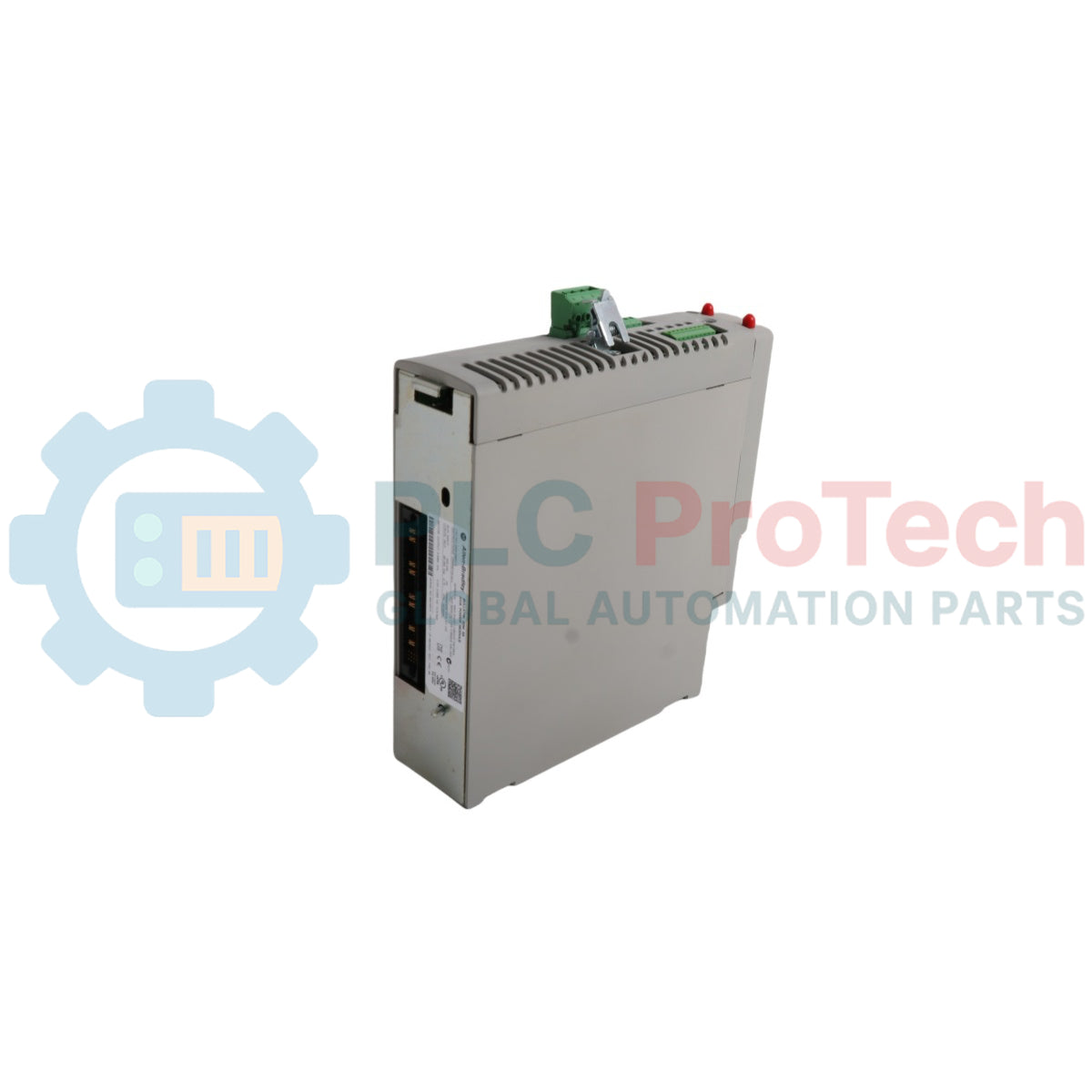

Modulo assi modulare Kinetix 6000 Allen-Bradley 2094-BM01-M

Panoramica del prodotto e utilità di controllo del movimento

Il 2094-BM01-M (2094BM01M) è un modulo asse modulare ad alte prestazioni appartenente alla famiglia di servoazionamenti multiasse Kinetix 6000 . Progettato per applicazioni di controllo del movimento integrato, questo modulo fornisce la potenza e il controllo necessari per azionare servomotori brushless con estrema precisione. La designazione "M" indica la compatibilità con Integrated Motion su EtherNet/IP o con l'interfaccia SERCOS, consentendo il controllo coordinato da parte dei controllori ControlLogix o GuardLogix. Grazie al design modulare con "Power Rail", il 2094-BM01-M riduce significativamente lo spazio nell'armadio e semplifica il cablaggio, rendendolo la scelta preferita per macchinari di confezionamento ad alta produttività, assemblaggio robotizzato e trasformazione, dove il movimento sincronizzato su più assi è essenziale.

Architettura hardware e dinamica della potenza

Il 2094-BM01-M funziona come parte di un sistema di azionamento in cui la potenza viene distribuita tramite un backplane comune (Power Rail). Questa architettura consente configurazioni con bus CC condiviso, nelle quali l'energia rigenerativa dei motori in decelerazione può essere utilizzata da altri assi, aumentando notevolmente l'efficienza energetica complessiva.

• Tecnologia dell'inverter: Utilizza l'avanzata tecnologia IGBT (transistor bipolare a gate isolato) per la commutazione PWM ad alta frequenza, garantendo un'erogazione regolare della coppia e un rumore minimo del motore.

• Integrazione della sicurezza: Dispone della funzionalità integrata Safe Torque Off (STO) (se utilizzata con gli appositi moduli di sicurezza), certificata secondo ISO 13849-1 (PLe/Cat 3) per prevenire il riavvio imprevisto del motore.

• Supporto del feedback: Compatibile con diversi dispositivi di feedback, inclusi encoder assoluti ad alta risoluzione (Stegmann, Hiperface), per garantire una precisione di posizionamento submicrometrica.

• Scalabilità modulare: Il modulo asse si aggancia facilmente al Power Rail 2094-PRSx, consentendo una rapida espansione del sistema o la manutenzione a caldo.

Specifiche tecniche

FAQ tecnica integrata

Qual è la differenza principale tra questo modulo asse e un modulo IAM?

Il 2094-BM01-M è un modulo follower (modulo asse) e non dispone di un alimentatore dedicato. Deve essere abbinato a un Integrated Axis Module (IAM) che converte la potenza di linea CA in ingresso in un bus CC comune per tutti i moduli asse presenti sul rail.

Come gestisce il modulo la protezione termica?

Il modulo contiene un termistore interno che monitora la temperatura del dissipatore. Se la temperatura supera la soglia operativa di sicurezza, l'azionamento attiva un "Guasto non ripristinabile", disabilitando lo stadio di potenza per proteggere gli IGBT da danni permanenti.

Questo modulo è compatibile con i componenti Kinetix 6200?

Sì. Il design modulare del Kinetix 6000 consente un percorso di migrazione. Il 2094-BM01-M può spesso essere utilizzato in ambienti misti, sebbene possano essere necessari specifici moduli di controllo per adattarsi al protocollo di comunicazione (SERCOS o EtherNet/IP).

Protocolli di progettazione e installazione

• Coppia di serraggio: Quando si fissa il modulo al Power Rail (2094-PRS), assicurarsi che le viti di montaggio siano serrate a 2.26 Nm (20 lb-in). Una coppia errata può causare collegamenti ad alta resistenza sul bus CC, provocando falsi guasti di sovratensione.

• Schermatura e collegamento equipotenziale: Utilizzare sempre cavi motore intrecciati di fabbrica con terminazione della schermatura a 360 gradi sulla piastra di messa a terra dell'azionamento. Il rumore di commutazione ad alta frequenza del 2094-BM01-M può interferire con i segnali di feedback a bassa tensione se i cavi non sono adeguatamente schermati.

• Cablaggio Safe Torque Off (STO): Se la funzione di sicurezza non viene utilizzata, il connettore STO deve essere ponticellato correttamente. La mancata fornitura di un segnale a doppio canale da 24 VCC agli ingressi STO impedirà l'abilitazione dell'azionamento (stato Azionamento non pronto).

Vantaggi progettuali

Il 2094-BM01-M eccelle nelle applicazioni ad alto ciclo di lavoro. La capacità di erogare una corrente di picco di 14.9 A consente rampe di accelerazione aggressive, essenziali per ridurre i tempi di ciclo nelle operazioni di prelievo e posizionamento. La natura modulare dell'hardware Kinetix 6000 fa sì che, in caso di guasto, sia possibile sostituire un singolo asse in pochi minuti senza intervenire sul cablaggio degli azionamenti adiacenti, riducendo significativamente il Mean Time to Repair (MTTR).
