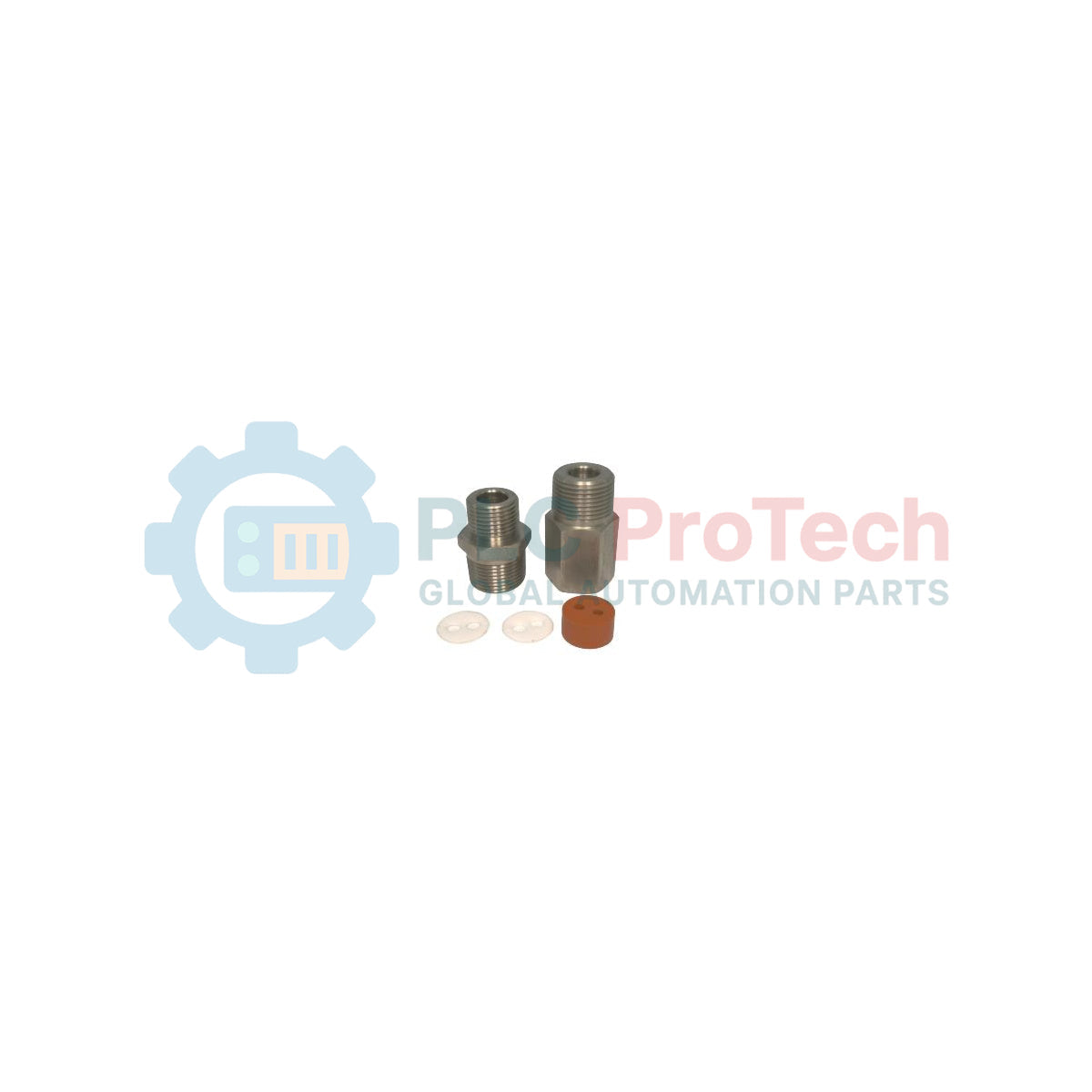

43501-01-04-01 Bently Nevada Tenuta per cavo a bassa pressione (1/2-14 NPT)

Panoramica del prodotto

Il  43501-01-04-01  è un  pressacavo a bassa pressione  ad alta integrità, progettato da Bently Nevada per fornire una robusta barriera ambientale tra l'alloggiamento interno della macchina e l'atmosfera esterna. Questo componente è essenziale per le installazioni in cui i cavi delle sonde di prossimità devono uscire da un alloggiamento del c [...]

A differenza dei pressacavi industriali standard, la serie 43501 è progettata specificamente per proteggere i delicati cavi coassiali dei sistemi di trasduttori 3300 XL e 7200. Mantiene una tenuta ermetica attorno alla guaina esterna del cavo senza comprimere lo strato dielettrico, il che altrimenti modificherebbe la capacità del cavo e comprometterebbe la calibrazione del sensore. Questa unità garantisce il contenimento del lubrificante della macchina proteggendo al contempo il sistema di monitoraggio dalla contaminazione ambientale.

Configurazione tecnica

Il 43501-01-04-01 utilizza una struttura modulare di componenti per alloggiare più cavi attraverso un unico punto di passaggio.

Filettatura lato ad alta pressione (01)

La designazione  01  specifica una filettatura  1/2-14 NPT  per il lato ad alta pressione (macchina). Questa filettatura conica standard garantisce un collegamento a tenuta quando viene installata nel carter della macchina o in un alloggiamento dedicato per la tenuta.

Passacavo e rondella per cavi (04)

L'opzione  04  è una configurazione multiporta. Il passacavo interno è progettato per alloggiare  fino a 4 cavi. Per mantenere l'integrità della tenuta, in fabbrica viene praticato completamente un solo foro, mentre gli altri tre sono preforati solo parzialmente. Ciò consente all'installatore di perforare solo il numero di porte richiesto dall'applicazione specifica (ad esempio, due sonde radiali X-Y), mantenendo ermeticamente sigillate le porte inutilizzate.

Filettatura lato a bassa pressione (01)

Il  01  indica una filettatura  1/2-14 NPT  sul lato a bassa pressione (atmosferico). Ciò consente il collegamento diretto di un conduit rigido o flessibile, proteggendo i cavi durante il passaggio verso la scatola di giunzione Proximitor®.

Specifiche tecniche

Vantaggi ingegneristici

Il  43501 Cable Seal offre vantaggi meccanici che i pressacavi generici non possono eguagliare:

• Conservazione dell'integrità del segnale: Il passacavo interno fornisce una tenuta "morbida" che blocca il cavo senza deformare la geometria coassiale. Ciò previene variazioni di impedenza che causano false letture delle vibrazioni.

• Ingresso modulare per più cavi: Consentendo il passaggio di un massimo di quattro cavi attraverso un singolo foro NPT da 1/2 pollice, il modello 43501 riduce il numero di penetrazioni necessarie nel telaio della macchina, preservandone l'integrità strutturale e riducendo i potenziali punti di perdita.

• Ponte da NPT a NPT: Il design a doppia filettatura funge da ponte strutturale e consente una transizione continua e sigillata dalla parete della macchina direttamente a un sistema di conduit.

Guida all'installazione e alla manutenzione

Una tenuta efficace richiede un'attenta preparazione del passacavo e del percorso dei cavi.

Preparazione del passacavo

Per il -04 passacavo, praticare fori solo in corrispondenza dei cavi che si intende utilizzare. Utilizzare un punzone affilato e pulito per evitare di lacerare il neoprene. Se si pratica accidentalmente un foro aggiuntivo, è necessario tapparlo con un cavo fittizio o con un apposito tappo di tenuta per impedire il bypass dell'olio.

Sequenza di assemblaggio

Inserire il dado di compressione, la rondella e il passacavo sui cavi prima di installare i connettori (se si utilizzano cavi terminabili sul campo). Se i connettori sono già installati, assicurarsi che possano passare attraverso l'apertura NPT da 1/2 pollice. Serrare il dado di compressione finché il passacavo non si espande visibilmente attorno ai cavi; non serrare eccessivamente, poiché ciò potrebbe schiacciare il dielettrico coassiale.

Sigillatura delle filettature

Applicare un sigillante per filettature di alta qualità, come il nastro in PTFE o la pasta sigillante per tubi, alle filettature NPT prima dell'installazione nella macchina. Assicurarsi che il sigillante non penetri nella camera interna della tenuta, dove potrebbe interferire con il corretto alloggiamento del passacavo.

FAQ tecniche

Q1: Qual è la pressione massima che questa tenuta per "bassa pressione" può sopportare?

A1: La serie 43501 è classificata per pressioni fino a 345 kPa (50 psi). Per applicazioni che comportano pressioni più elevate, come i generatori raffreddati a idrogeno ad alta pressione, è necessario utilizzare la serie di tenute per olio ad alta pressione Bently Nevada 16622.

Q2: Posso usarlo per cavi diversi dai cavi di prossimità Bently Nevada?

A2: Sì, purché il diametro del cavo sia simile a quello dei cavi coassiali standard 7200 o 3300 XL (in genere circa da 2,5 mm a 3,8 mm). Tuttavia, il passacavo è sagomato specificamente per le dimensioni dei cavi Bently Nevada, così da garantire una tenuta certificata.

Q3: Perché il peso di spedizione è di 3 kg per una piccola guarnizione per cavi?

A3: Il modello 43501 è un raccordo industriale per impieghi gravosi. Per proteggere le filettature NPT e le rondelle interne rettificate di precisione durante il trasporto, viene spedito in un imballaggio rinforzato. Il peso di 3 kg riflette la robustezza dell'hardware e della relativa confezione protettiva.

Q4: Il passacavo "04" è compatibile con i cavi armati?

A4: In genere, no. Il modello 43501 è progettato per cavi coassiali standard (non armati). I cavi armati richiedono generalmente una guarnizione più grande oppure la rimozione dell'armatura prima del passaggio attraverso la guarnizione, con l'armatura terminata sul raccordo del conduit.
