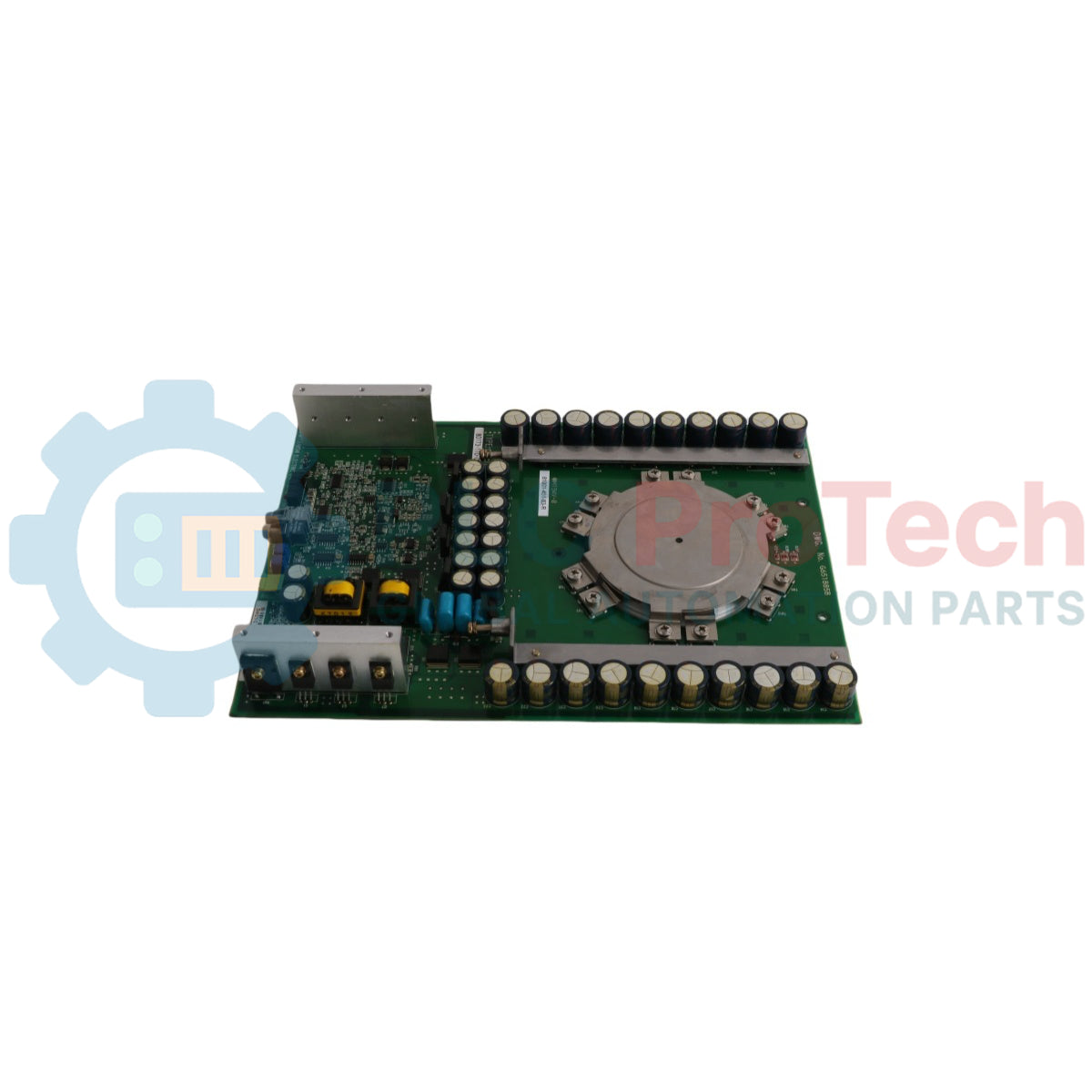

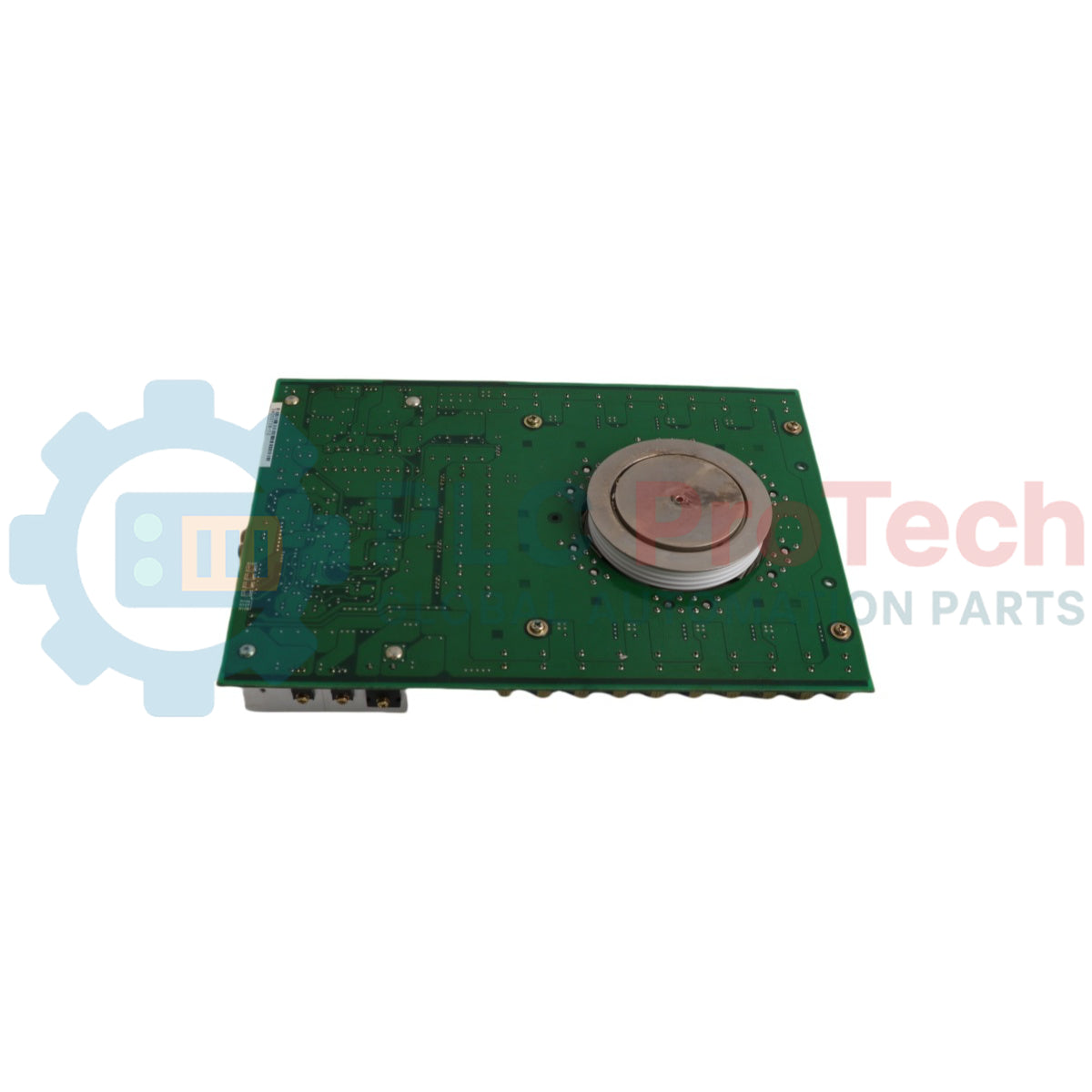

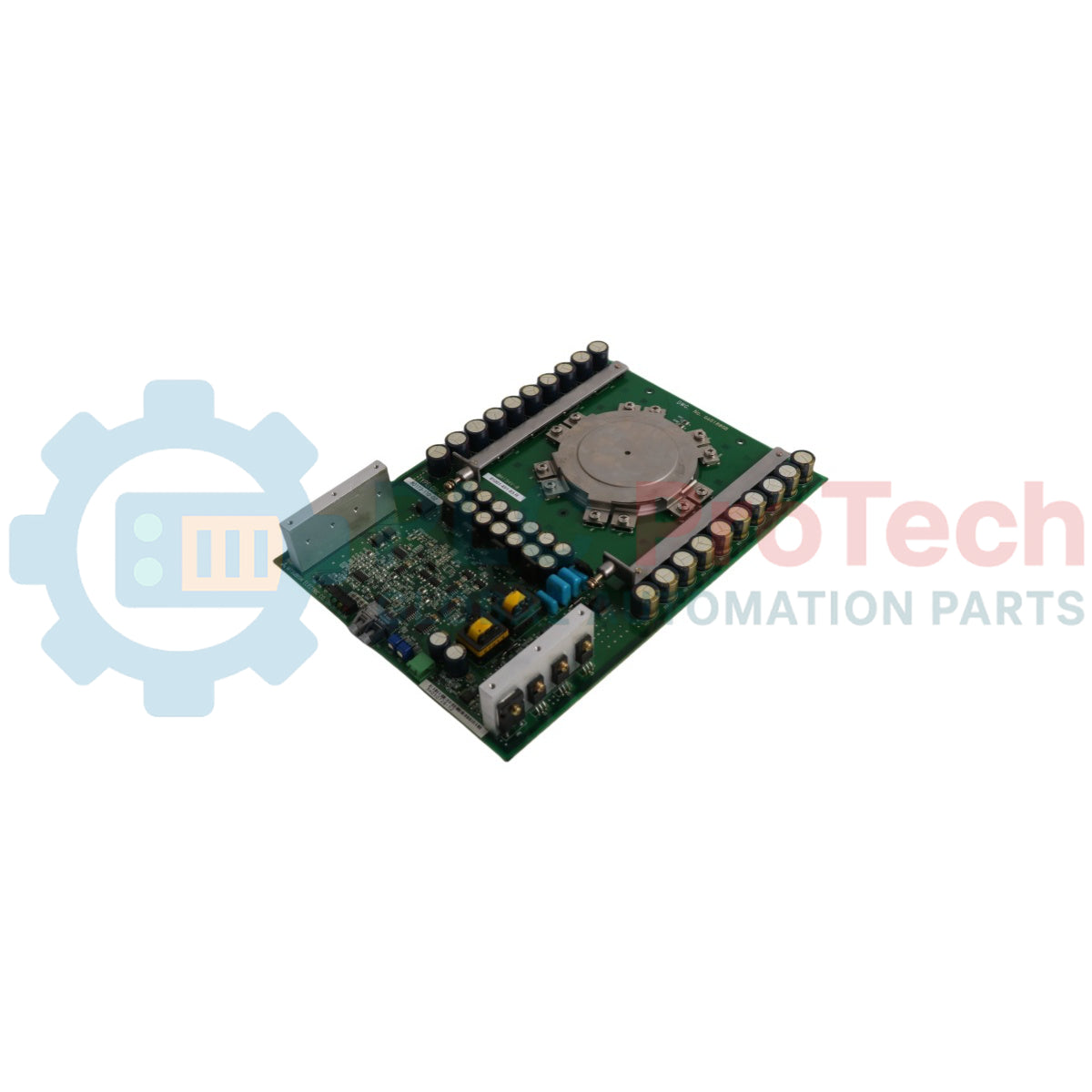

81001-451-62-R Allen-Bradley Set di potenza SGCT abbinato da 1500 Amp

Panoramica del prodotto e commutazione a media tensione

Il 81001-451-62-R (8100145162R) è un set abbinato di tiristori a commutazione tramite gate simmetrici (SGCT) di precisione, di grado industriale, progettato per l'uso negli azionamenti a frequenza variabile (VFD) a media tensione Allen-Bradley PowerFlex 7000 ad alta potenza. Con una corrente nominale di 1500 Ampere, questo set è un gruppo critico di semiconduttori di potenza responsabile della rapida commutazione dell'energia elettrica nelle sezioni inverter o raddrizzatore dell'azionamento. Il suffisso "-R" indica un set abbinato, ovvero che questi semiconduttori sono stati testati in fabbrica e raggruppati in base alle loro specifiche caratteristiche elettriche, come la caduta di tensione diretta e il tempo di spegnimento. Questo abbinamento è essenziale per una condivisione equilibrata della corrente nei circuiti ad alta potenza, impedendo che un singolo dispositivo sopporti un carico eccessivo, condizione che altrimenti porterebbe a guasti prematuri e tempi di inattività del sistema.

Architettura hardware e gestione termica

Il set 81001-451-62-R è progettato per il montaggio "Press-Pack", in cui i semiconduttori sono inseriti tra dissipatori ad alta efficienza sotto una pressione significativa.

• Tiristore a commutazione tramite gate simmetrici (SGCT): Un'evoluzione specializzata del tiristore GTO, che combina le basse perdite di conduzione di un tiristore con le capacità di commutazione rapida di un IGBT.

• Parametri abbinati: I dispositivi di questo set sono accoppiati per garantire caratteristiche quasi identiche di V_f (tensione diretta) e Q_rr (carica di recupero inverso). Ciò impedisce la "concentrazione della corrente" durante i cicli di commutazione ad alta velocità.

• Compatibilità con il driver di gate integrato: Progettato per interfacciarsi direttamente con le schede driver di gate dell'azionamento, garantendo un controllo preciso dei transitori di accensione e spegnimento.

• Gestione di correnti elevate: In grado di gestire 1500 Ampere in modo continuo, a condizione che il gruppo venga mantenuto entro i limiti specificati di pressione di serraggio e temperatura.

Specifiche tecniche

FAQ tecnica integrata

Perché è necessario un "set abbinato" invece di acquistare singoli SGCT?

Negli azionamenti ad alta potenza, più semiconduttori lavorano spesso in parallelo o in configurazioni a ponte complesse. Se i componenti presentano anche lievi variazioni nella loro "resistenza" elettrica durante la conduzione, la corrente fluirà naturalmente maggiormente lungo il percorso di minor resistenza. Senza abbinamento, un SGCT si riscalderebbe molto più rapidamente degli altri, causando un guasto localizzato che spesso porta a un guasto "a cascata" catastrofico sull'intero gruppo di potenza.

Come posso verificare lo stato di un SGCT sul campo?

I controlli di resistenza di base possono identificare un cortocircuito totale (gate-catodo o anodo-catodo). Tuttavia, poiché si tratta di dispositivi ad alta potenza, il reale stato di funzionamento può essere determinato solo misurando la corrente di attivazione del gate e verificando le correnti di dispersione ad alta tensione mediante apparecchiature di test specializzate.

Posso combinare un set della Serie A con un set della Serie B?

È fortemente sconsigliato. Sostituire sempre un set SGCT con la revisione esatta e il gruppo abbinato indicati nella documentazione originale dell'azionamento, per mantenere l'equilibrio di corrente previsto dal progetto.

Protocolli di progettazione e installazione

• Pressione di serraggio: Il 81001-451-62-R deve essere installato utilizzando un morsetto di pressione calibrato. Una pressione insufficiente provoca un'elevata resistenza elettrica e termica, mentre una pressione eccessiva può rompere la piastrina di silicio all'interno del "hockey puck". Consultare il manuale PowerFlex 7000 per i requisiti specifici di coppia in kilonewton (kN).

• Preparazione delle superfici: Le superfici di contatto dei dissipatori devono essere lucidate a specchio. Applicare uno strato sottile e uniforme di pasta termica ad alta conducibilità, come Dow Corning 340, per garantire un trasferimento termico ottimale.

• Allineamento del driver di gate: Assicurarsi che i terminali di gate siano il più corti possibile e collegati saldamente. L'induttanza nel cablaggio del gate può causare "oscillazioni", che possono provocare commutazioni irregolari e lo spegnimento involontario del dispositivo.

Vantaggi ingegneristici

Il set abbinato 81001-451-62-R rappresenta il punto di riferimento per la densità di potenza. Utilizzando la tecnologia SGCT, Allen-Bradley è in grado di progettare VFD più compatti ed efficienti rispetto ai precedenti sistemi basati su GTO. La corrente nominale elevata di 1500 Ampere consente a questi set di azionare i grandi motori utilizzati nei settori minerario, del trattamento delle acque e del petrolio e gas, con perdite di conduzione minime. Il rigoroso processo di abbinamento garantisce che l'azionamento PowerFlex 7000 mantenga la propria reputazione di estrema affidabilità, offrendo anni di servizio in applicazioni in cui il costo di una singola ora di inattività può superare quello dell'azionamento stesso.
