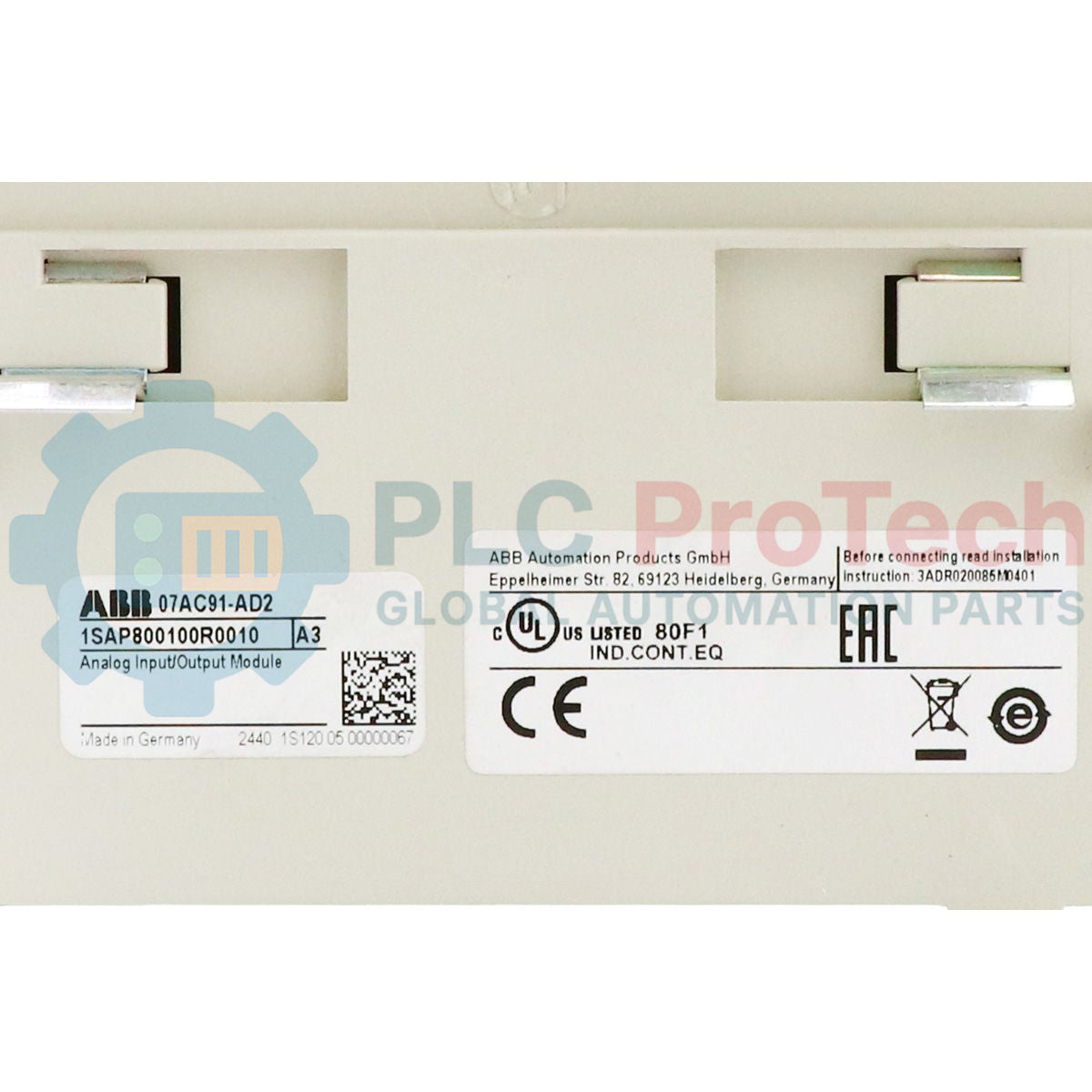

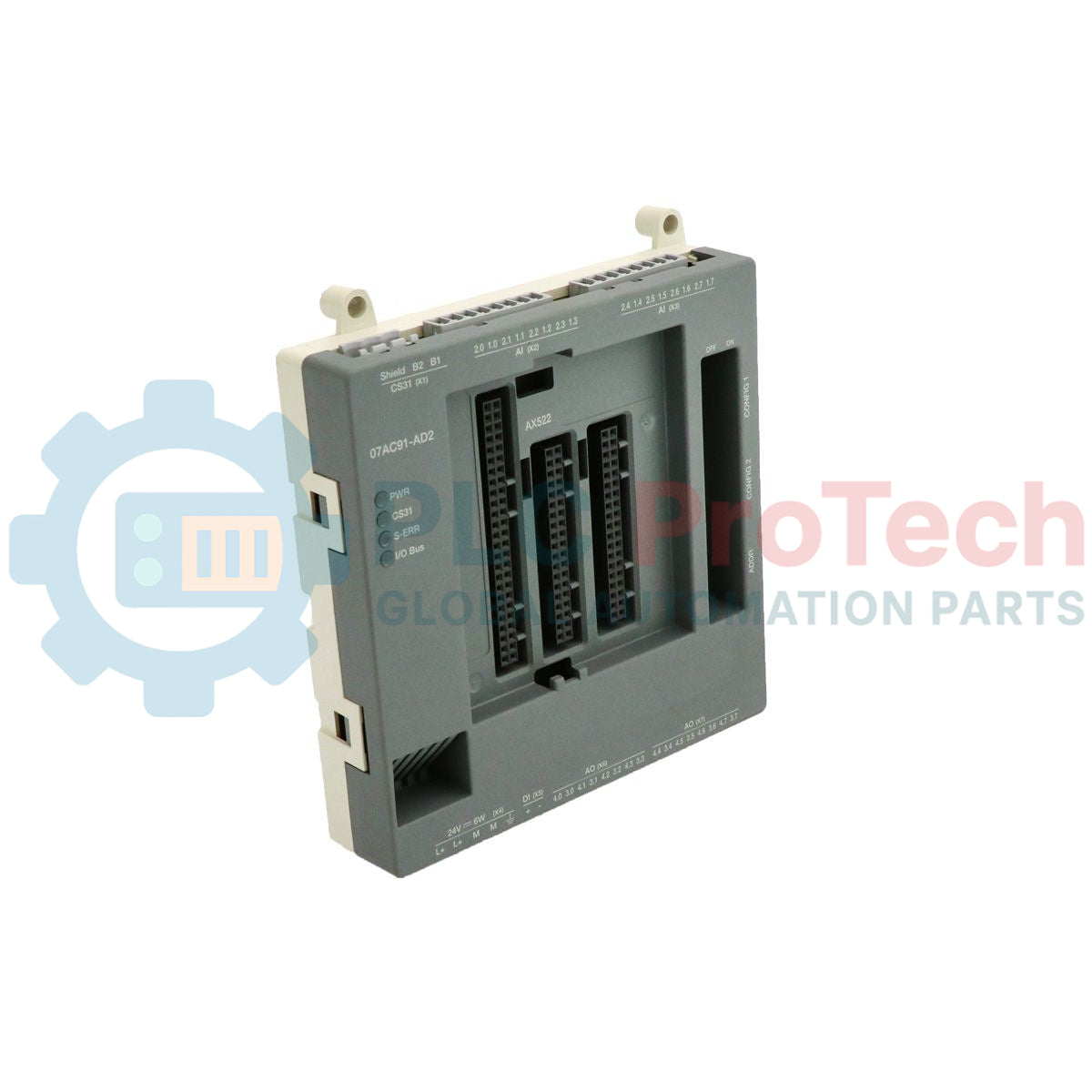

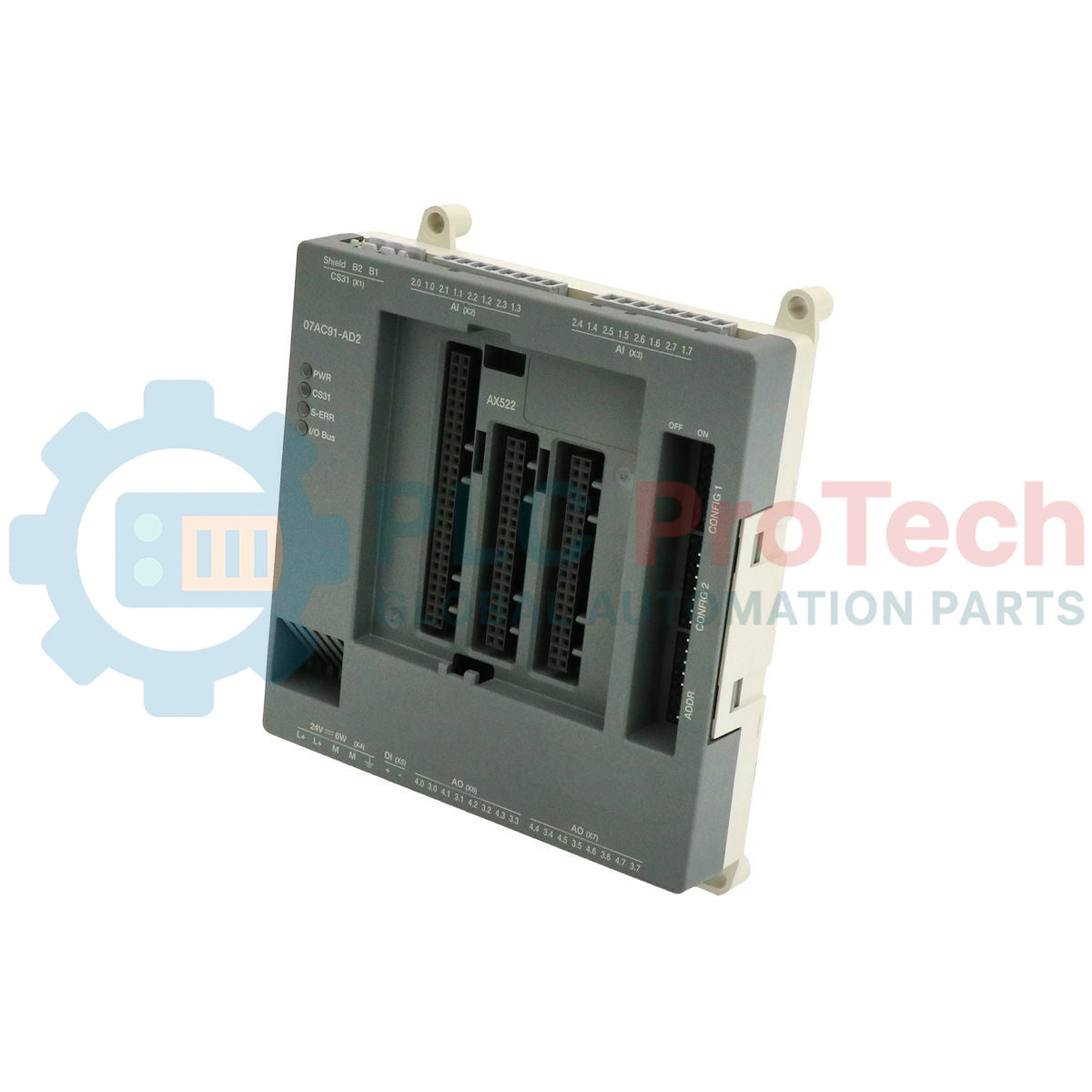

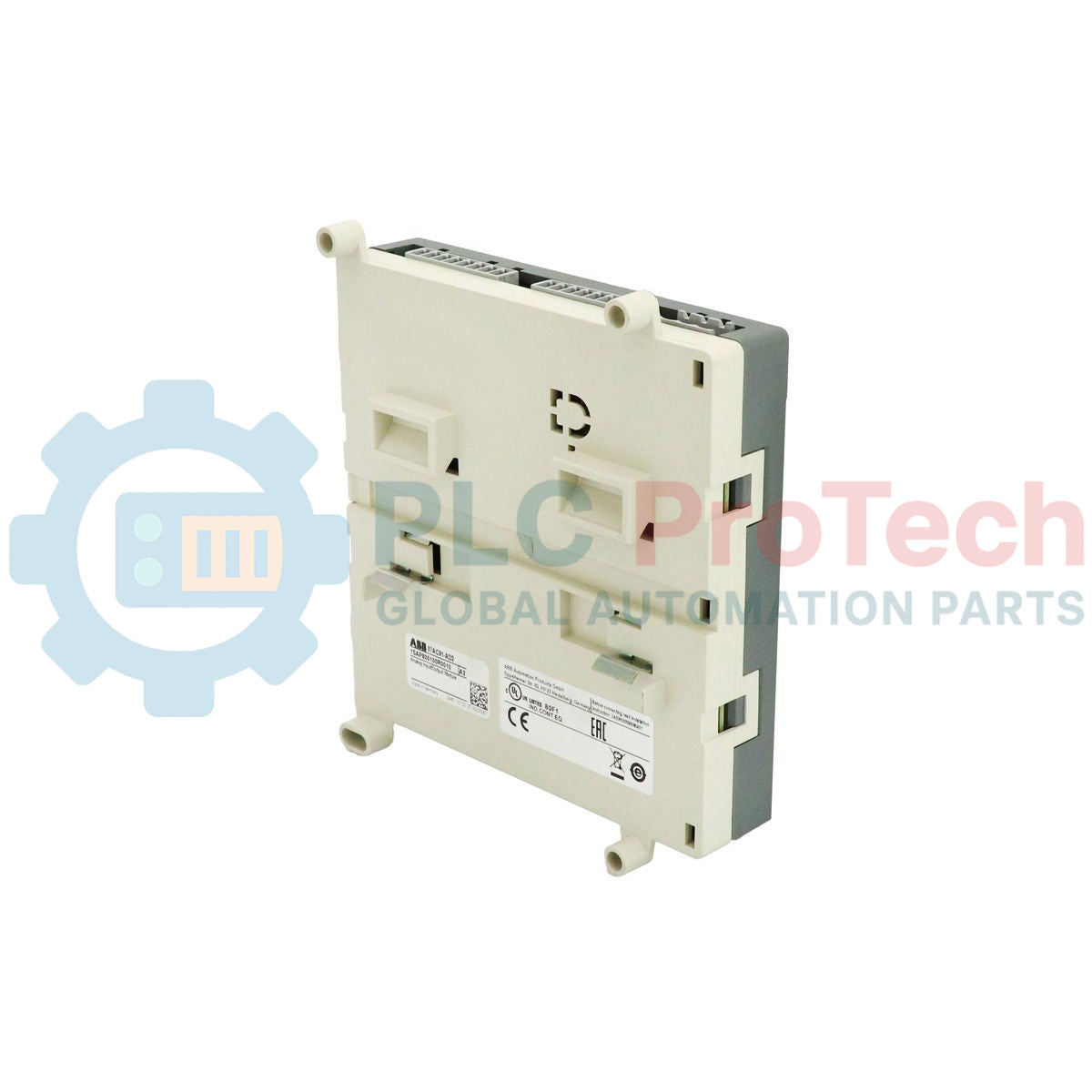

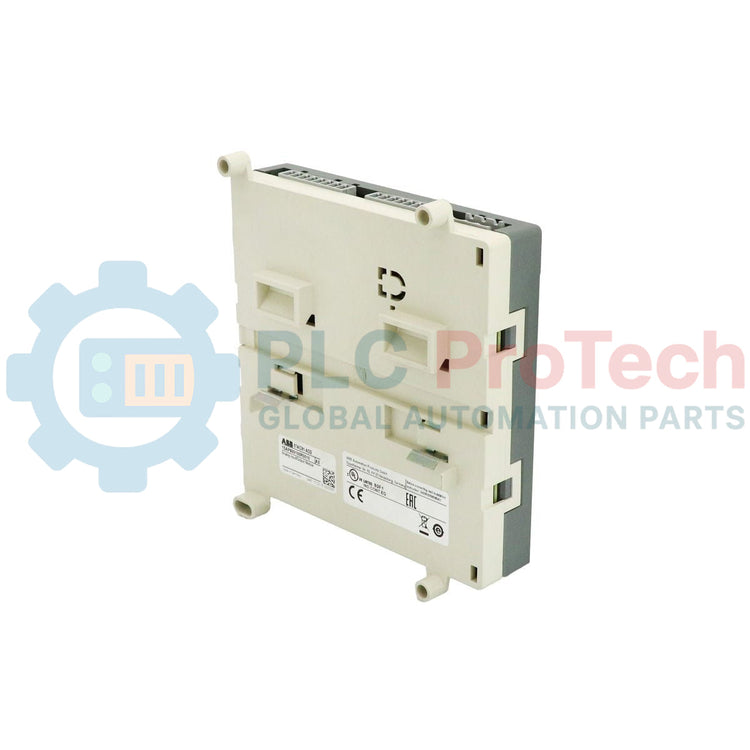

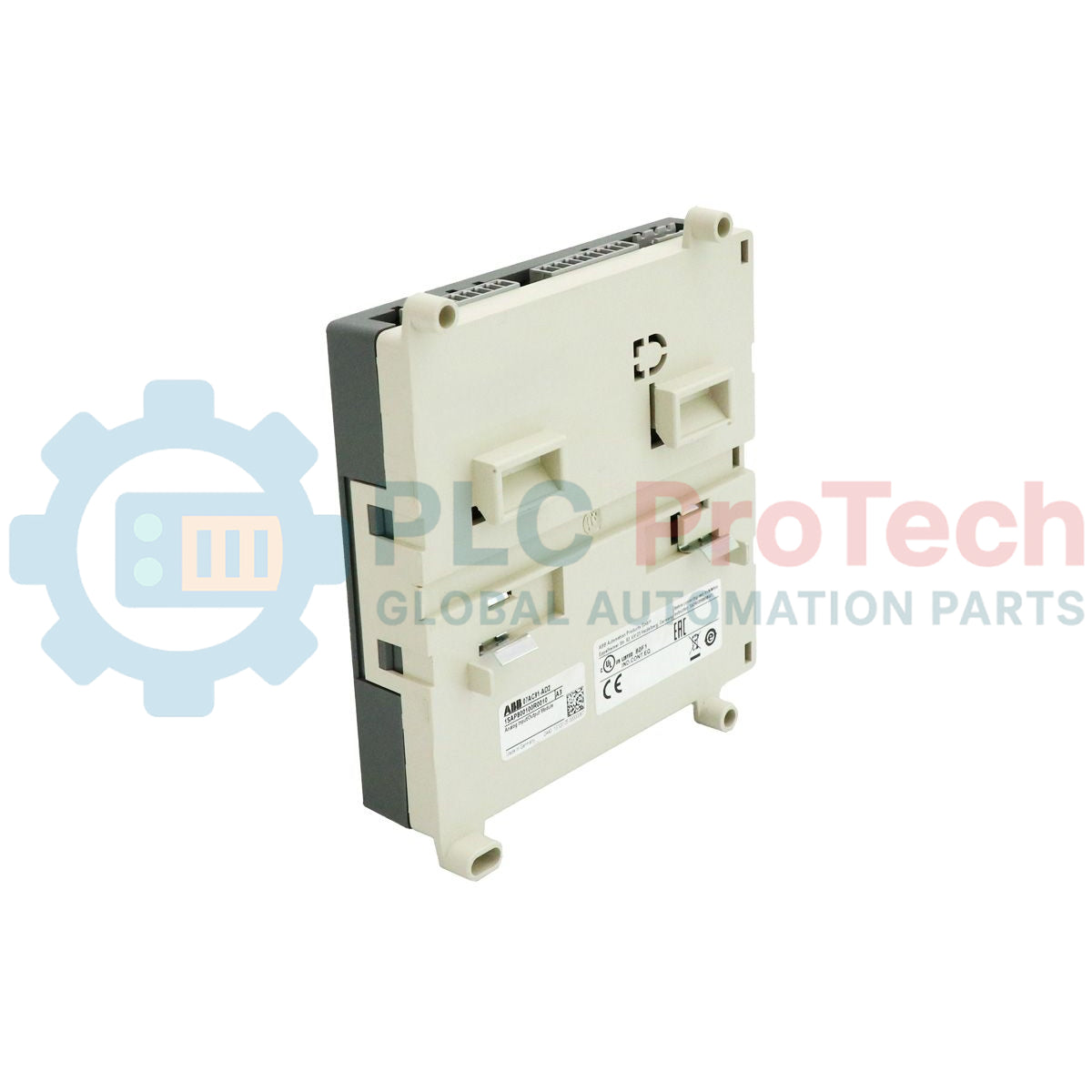

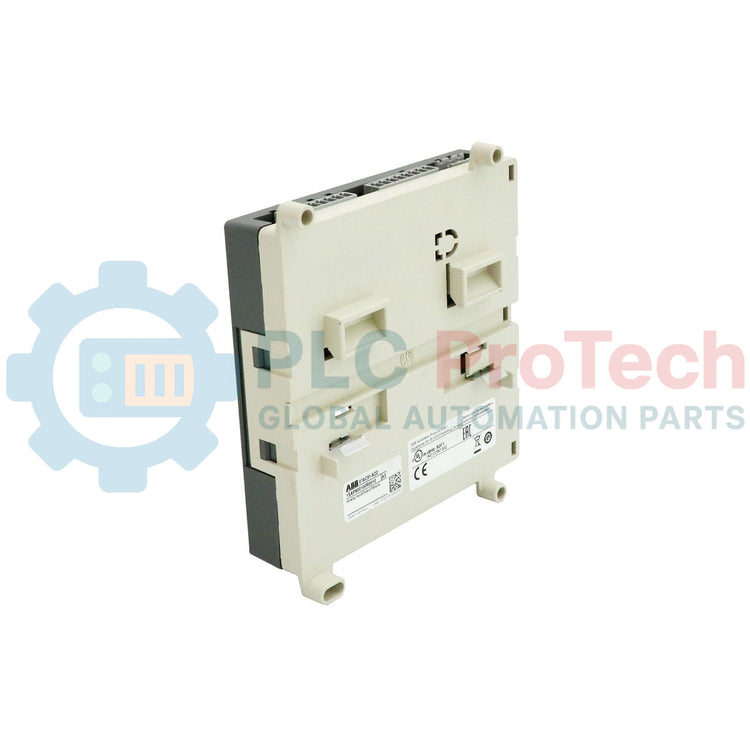

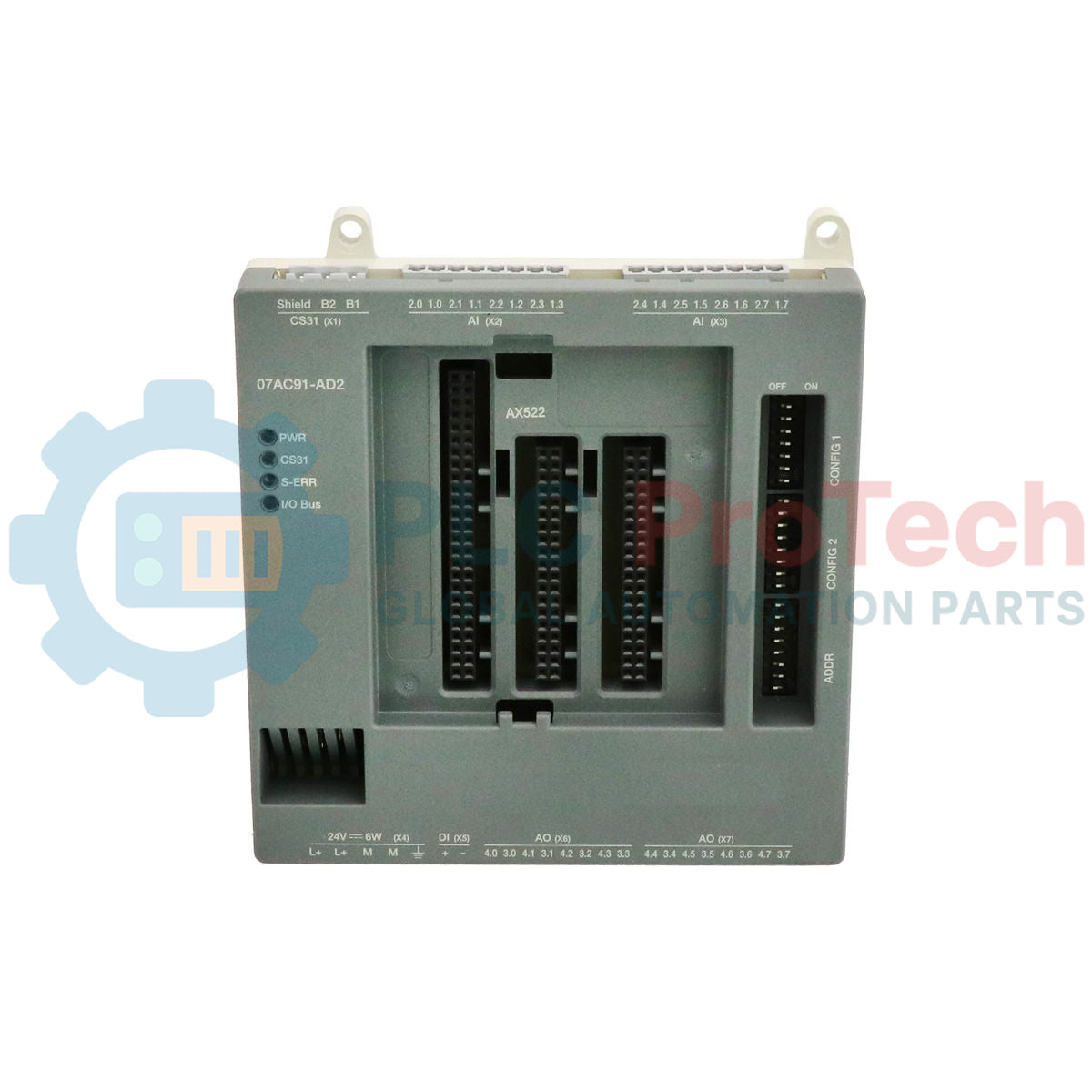

Modulo I/O analogico ABB 1SAP800100R0010 07AC91-AD2 CS31

Descrizione

Progettato per un'integrazione perfetta nelle reti decentralizzate di automazione industriale, ABB 1SAP800100R0010 è un modulo di ingresso/uscita per configurazione analogica 07AC91-AD2 altamente affidabile. Operando sul robusto protocollo bus di campo CS31, questa unità consente la gestione ad alta densità della strumentazione analogica remota senza richiedere uno spazio eccessivo nel quadro. Dotato di 8 ingressi analogici e 8 uscite analogiche con una risoluzione di 12 bit più segno, supporta segnali sia in tensione (U) sia in corrente (I). Progettato per la massima adattabilità, l'hardware supporta schemi di connessione fisica a 2 e 3 fili, risultando altamente compatibile con sensori e trasmettitori industriali standard.

Caratteristiche

• Modulo multifunzione che fornisce 8 ingressi analogici e 8 uscite analogiche.
• Parametrizzazione flessibile per intervalli di segnali in tensione e corrente.
• Risoluzione di conversione di 12 bit più segno per cicli di misurazione stabili.
• Interfaccia integrata al bus di sistema CS31 per comunicazioni distribuite affidabili.
• Supporto per configurazioni versatili di sensori e attuatori a 2 e 3 fili.
• Morsettiere a innesto per semplificare il cablaggio sul campo e la manutenzione con sostituzione rapida.

Applicazioni

• Reti di telemetria SCADA distribuita ed espansione degli I/O dei PLC.
• Controllo di stazioni di pompaggio e impianti industriali per il trattamento delle acque.
• Controllo di macchinari e linee di processo che utilizzano sistemi legacy con bus di campo CS31.
• Sistemi di monitoraggio HVAC e camere ambientali.

Specifiche tecniche

Connessioni e interfacce

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

Il modulo 07AC91-AD2 si integra direttamente con i controller master AC31 legacy e può essere integrato nei sistemi AC500 più recenti utilizzando un modulo master del bus CS31 appropriato, come il CI590 o le porte seriali integrate configurate per CS31. Assicurati che il software di configurazione del PLC contenga il profilo di descrizione della configurazione del modulo GSD o equivalente corretto, corrispondente all'esatta revisione dell'indice hardware di 1SAP800100R0010, per evitare discrepanze nella configurazione del sistema durante la messa in servizio.

Problemi applicativi e note ingegneristiche

Gli errori di comunicazione comuni sul bus CS31 derivano generalmente da una terminazione errata del bus o da derivazioni lunghe (stub). Assicurati che sia presente un resistore di terminazione da 120 ohm sui punti terminali fisici della rete CS31. A causa dell'elevata sensibilità delle conversioni analogiche a 12 bit, non instradare mai i cavi degli ingressi analogici parallelamente a linee ad alta tensione o ad azionamenti per motori CA senza mantenere la separazione standard e adeguate barriere fisiche di schermatura.

Suggerimenti per la messa in servizio e il cablaggio

Configura sempre i selettori rotativi dell'indirizzo del modulo prima dell'avvio del sistema. Il master del bus CS31 analizza gli intervalli degli indirizzi all'avvio; la modifica dinamica degli indirizzi mentre l'unità è attiva causerà un errore del bus della CPU master. Collega i fili di schermatura dei segnali direttamente alla barra del bus di terra funzionale (FE) all'interno dell'armadio di controllo ed evita di collegare a terra le schermature a entrambe le estremità, per eliminare il rischio di correnti distruttive nei circuiti di terra.
