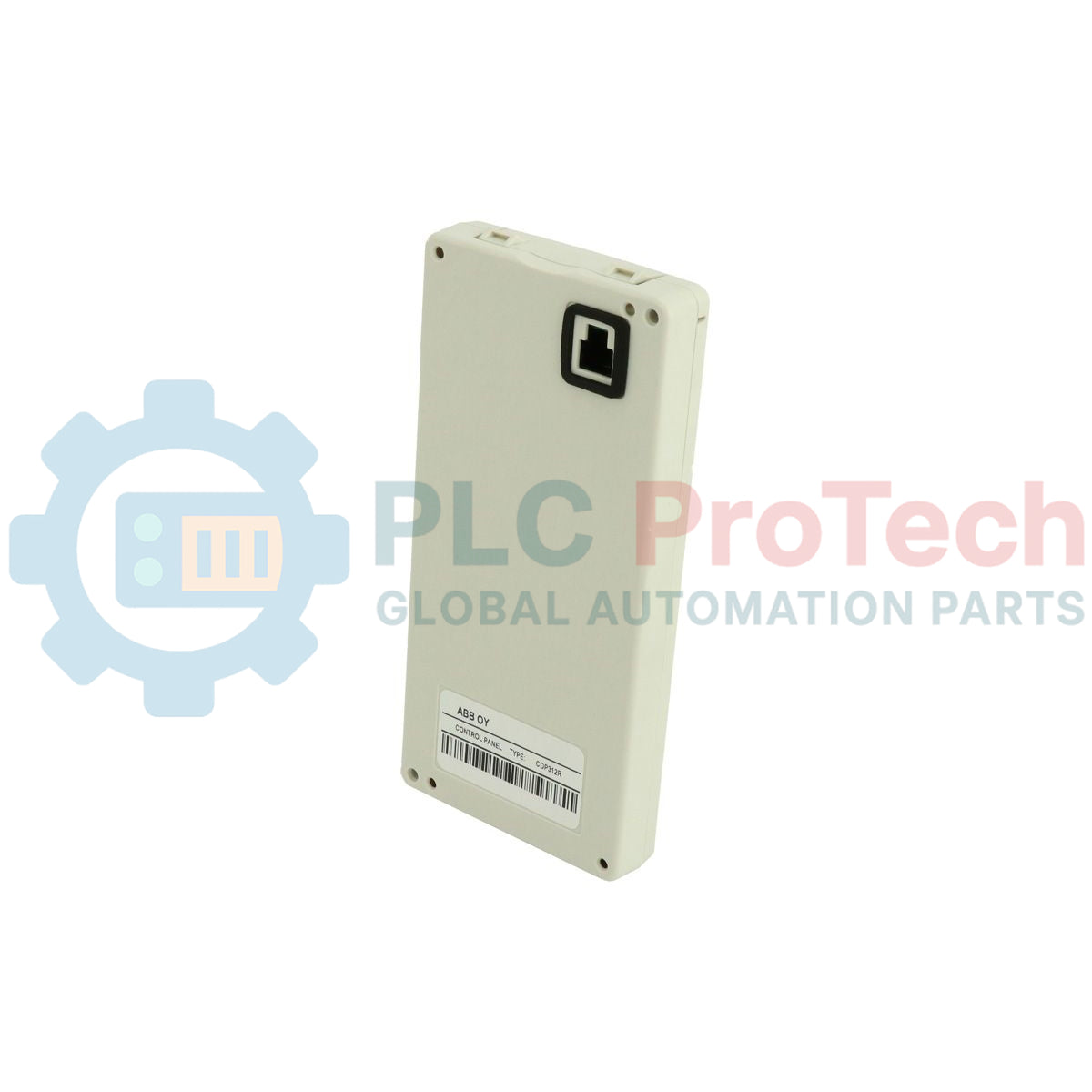

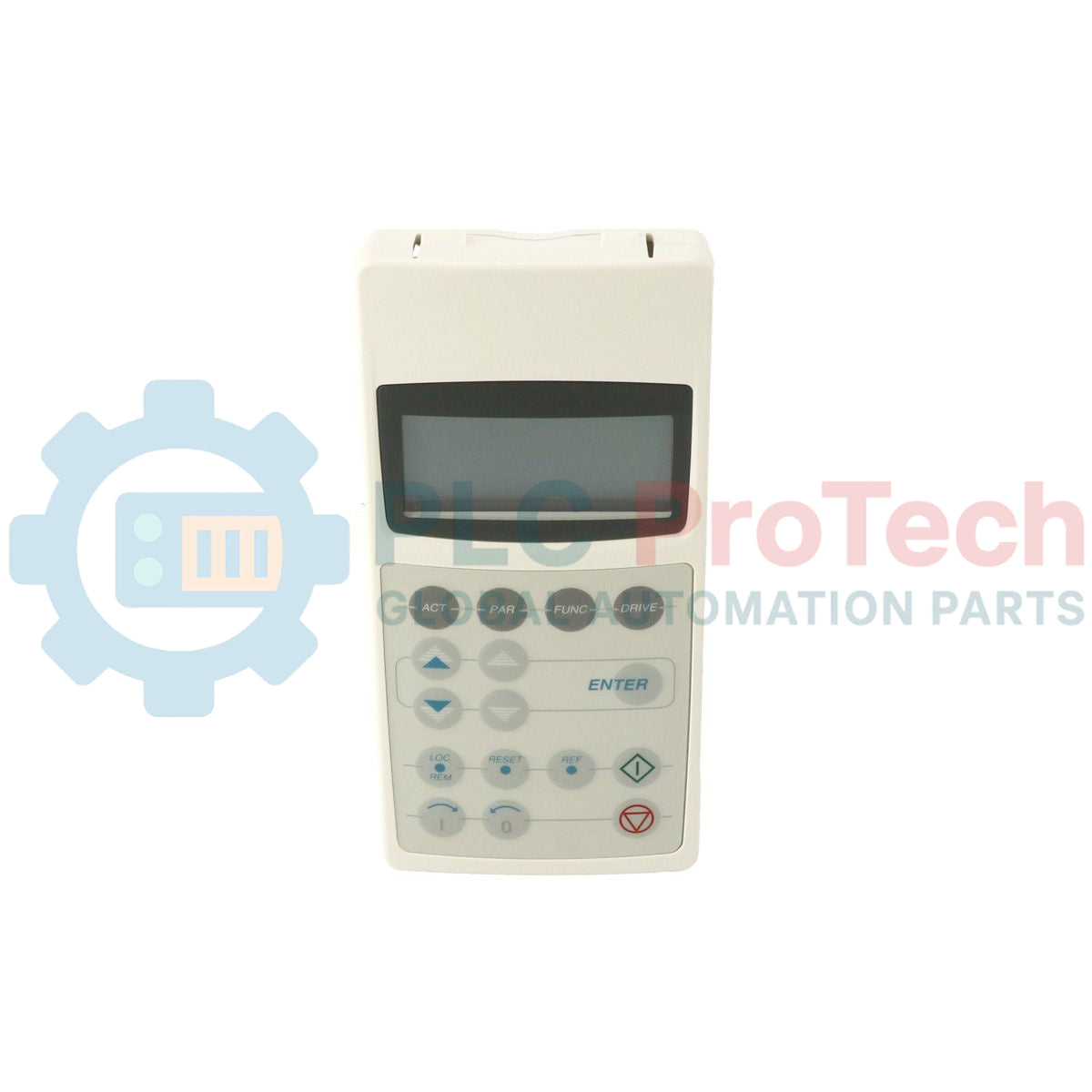

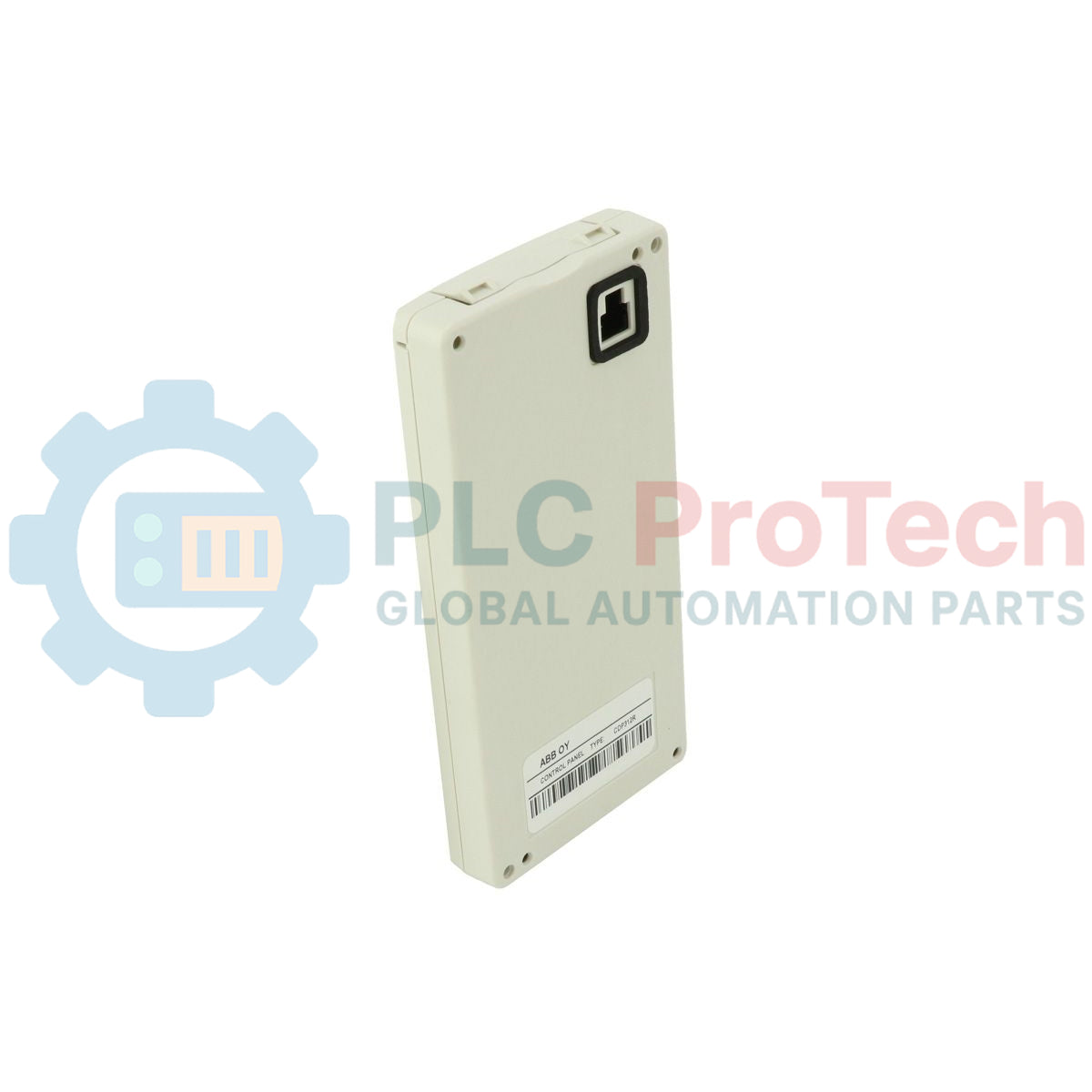

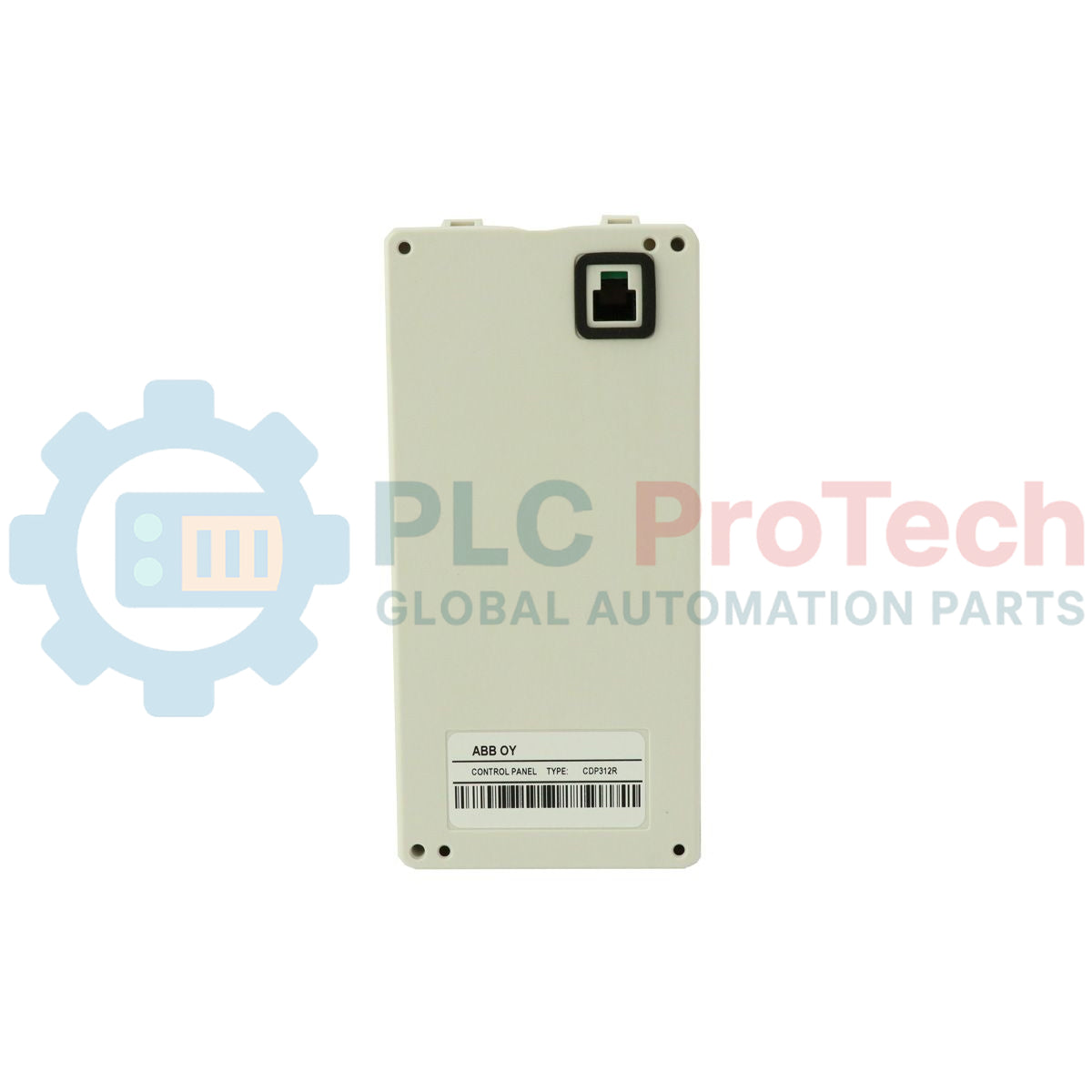

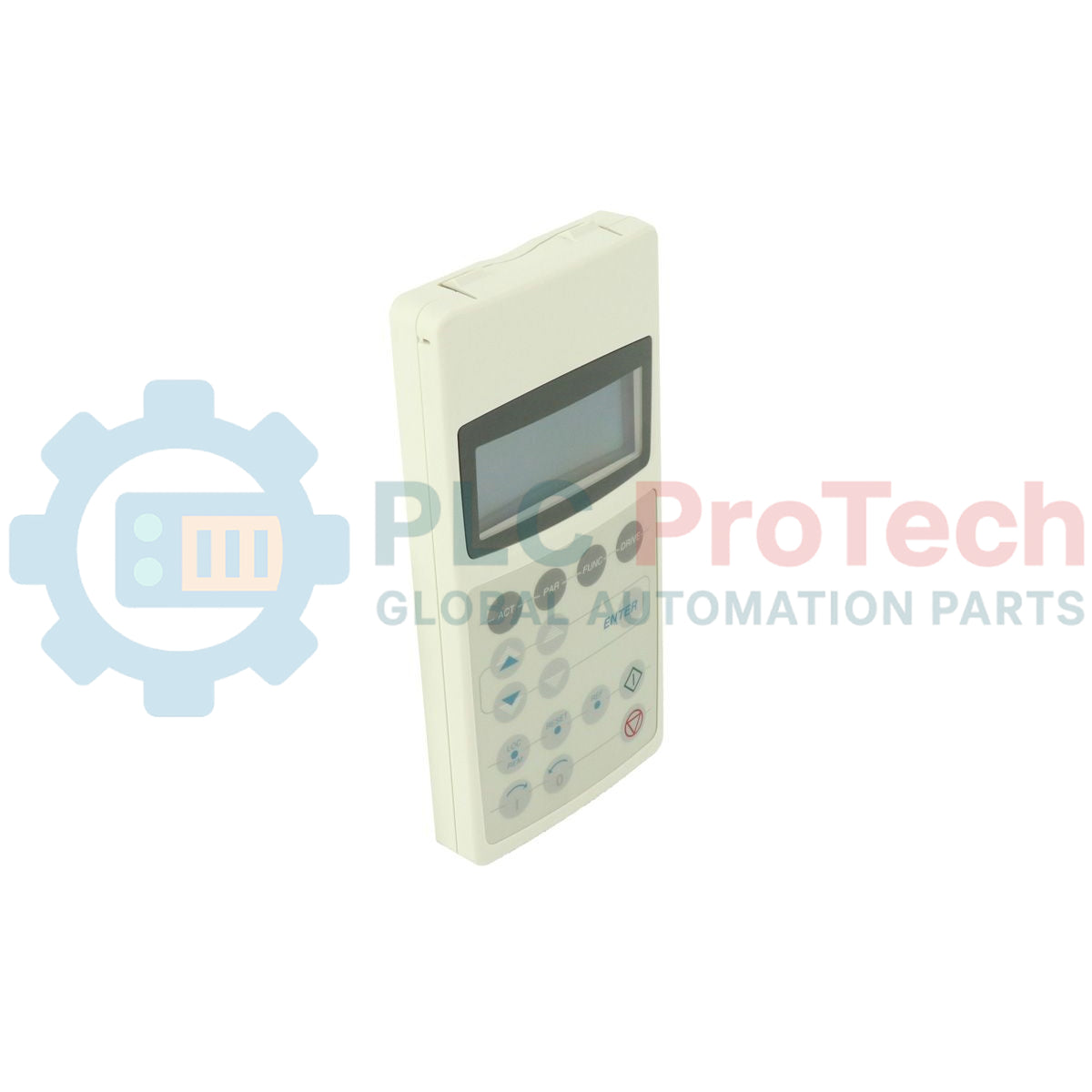

ABB 3ABD64378660 CDP-312R Pannello di controllo ACS600

Descrizione

Il ABB 3ABD64378660 CDP-312R è un tastierino operatore specializzato per variatori e un pannello di interfaccia utente uomo-macchina progettato per il monitoraggio locale, la configurazione dei parametri e il controllo dei variatori di velocità industriali ABB compatibili. Appartenente alla famiglia CDP312, questo pannello di controllo funge da interfaccia diretta tra il personale di manutenzione e l’elettronica di controllo del variatore.

Grazie al formato compatto, portatile e adatto al montaggio sulla porta, il CDP-312R consente di accedere allo stato operativo, ai registri diagnostici dei guasti, alle regolazioni del riferimento di velocità e ai parametri funzionali del variatore. Il pannello integra un display incorporato e tasti di controllo tattili per navigare nei menu ed eseguire i comandi di avvio/arresto e di direzione.

Progettato specificamente come opzione di azionamento nell’ecosistema hardware della serie ACS600, il pannello ABB 3ABD64378660 facilita la messa in servizio, la clonazione dei parametri e la risoluzione dei guasti. Con una profondità fisica di soli 21 mm e un peso netto di 0,5 kg, offre un’interfaccia ergonomica adatta sia al collegamento diretto allo slot del variatore sia al montaggio sulla porta del pannello.

Caratteristiche

• Display integrato multilinea per una chiara visualizzazione dei parametri operativi e dei messaggi diagnostici.
• Interfaccia con tastierino tattile dedicata alla navigazione nei menu del variatore, alla regolazione della velocità e ai comandi di controllo locale.
• Compatibilità diretta con i variatori di frequenza ABB della serie ACS600.
• Profilo sottile con 170 mm di altezza, 80 mm di larghezza e 21 mm di profondità.
• Struttura leggera (peso netto di 0,5 kg), progettata per l’uso portatile o il montaggio sulla porta.

Applicazioni

• Interfaccia operatore locale per i variatori di velocità industriali della serie ACS600.
• Strumento per la messa in servizio del controllo motore, la configurazione dei parametri e la regolazione.
• Terminale diagnostico per consultare la cronologia degli allarmi, i guasti attivi e le metriche operative.
• Interfaccia utente sulla porta dell’armadio per il controllo dei motori nei pannelli dei centri di controllo motori (MCC) e negli involucri dei variatori.

Specifiche tecniche

Generale

Caratteristiche meccaniche e fisiche

Classificazioni e standard

Linee guida per l’installazione

1. Ispezione prima dell’installazione: Disimballare il pannello di controllo CDP-312R e controllare che l’involucro e i pin del connettore posteriore non presentino danni visibili prima del collegamento.
2. Collegamento all’azionamento: Allineare il pannello con l’alloggiamento del pannello sull’unità di controllo dell’azionamento o sulla piattaforma di montaggio e premere saldamente fino all’innesto del meccanismo di blocco.
3. Montaggio su porta (opzionale): Se il montaggio avviene sulla porta di un armadio, utilizzare il kit di montaggio su porta del pannello corrispondente e il cavo schermato per garantire la continuità della messa a terra e la soppressione dei disturbi.
4. Verifica del collegamento: Assicurarsi che il cavo dell’interfaccia di comunicazione sia inserito saldamente per evitare guasti intermittenti al collegamento durante il funzionamento.
5. Controllo all’accensione: Alimentare l’azionamento host e verificare che lo schermo del pannello di controllo si inizializzi e visualizzi la schermata di stato dell’azionamento.

Configurazione / Sostituzione

• Backup dei parametri: Utilizzare le funzioni della memoria interna del pannello per caricare e salvare i set di parametri dell’azionamento prima di eseguire aggiornamenti del firmware o una nuova messa a punto del motore.
• Procedura di sostituzione: Per sostituire un tastierino CDP-312R esistente, disattivare in sicurezza il controllo locale dell’azionamento, sganciare il vecchio pannello dal supporto, collegare la nuova unità 3ABD64378660 e ripristinare il collegamento.
• Download dei parametri: Se si sostituisce un pannello su un azionamento appena installato, scaricare direttamente dalla memoria del pannello all’unità di controllo dell’azionamento il set di parametri di backup.
