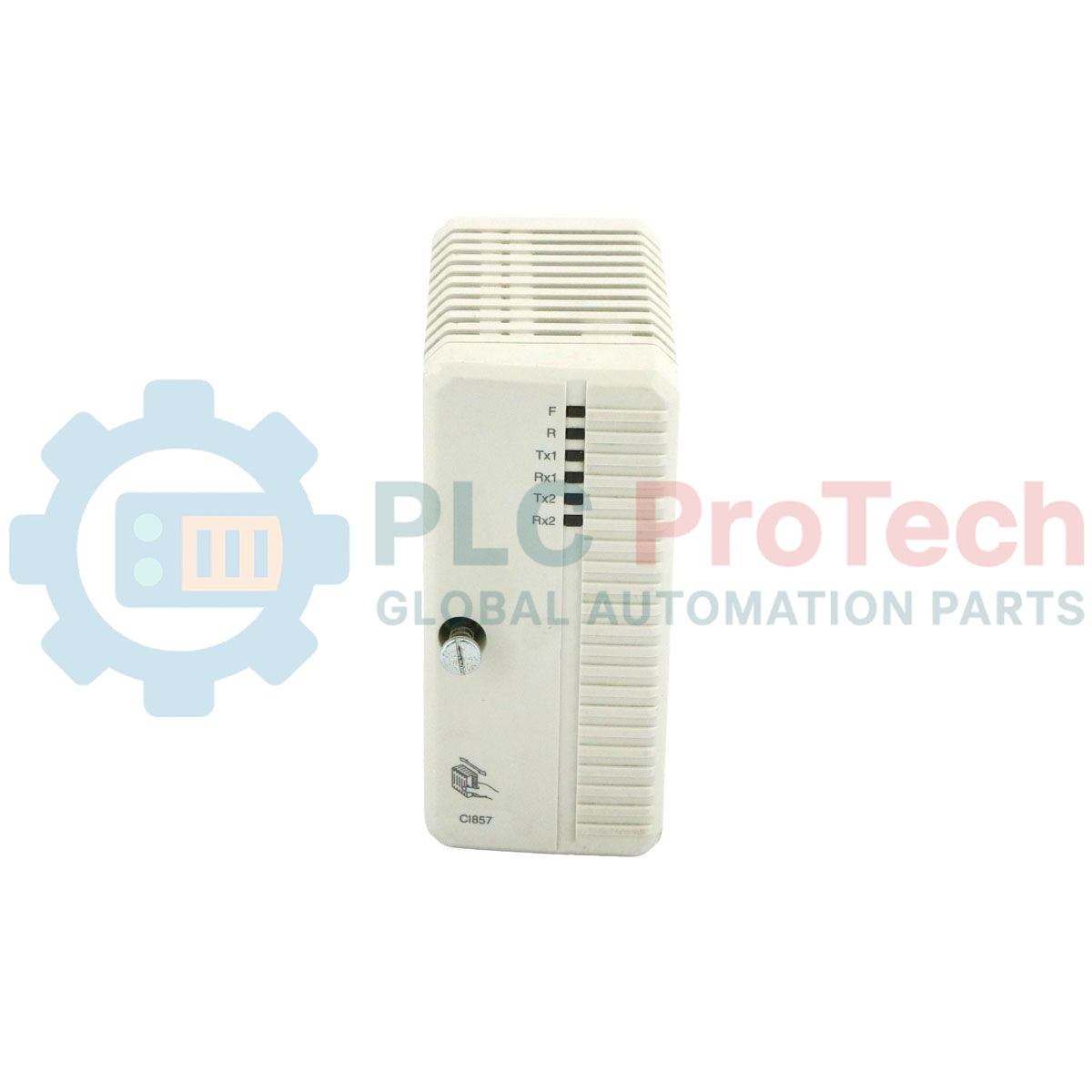

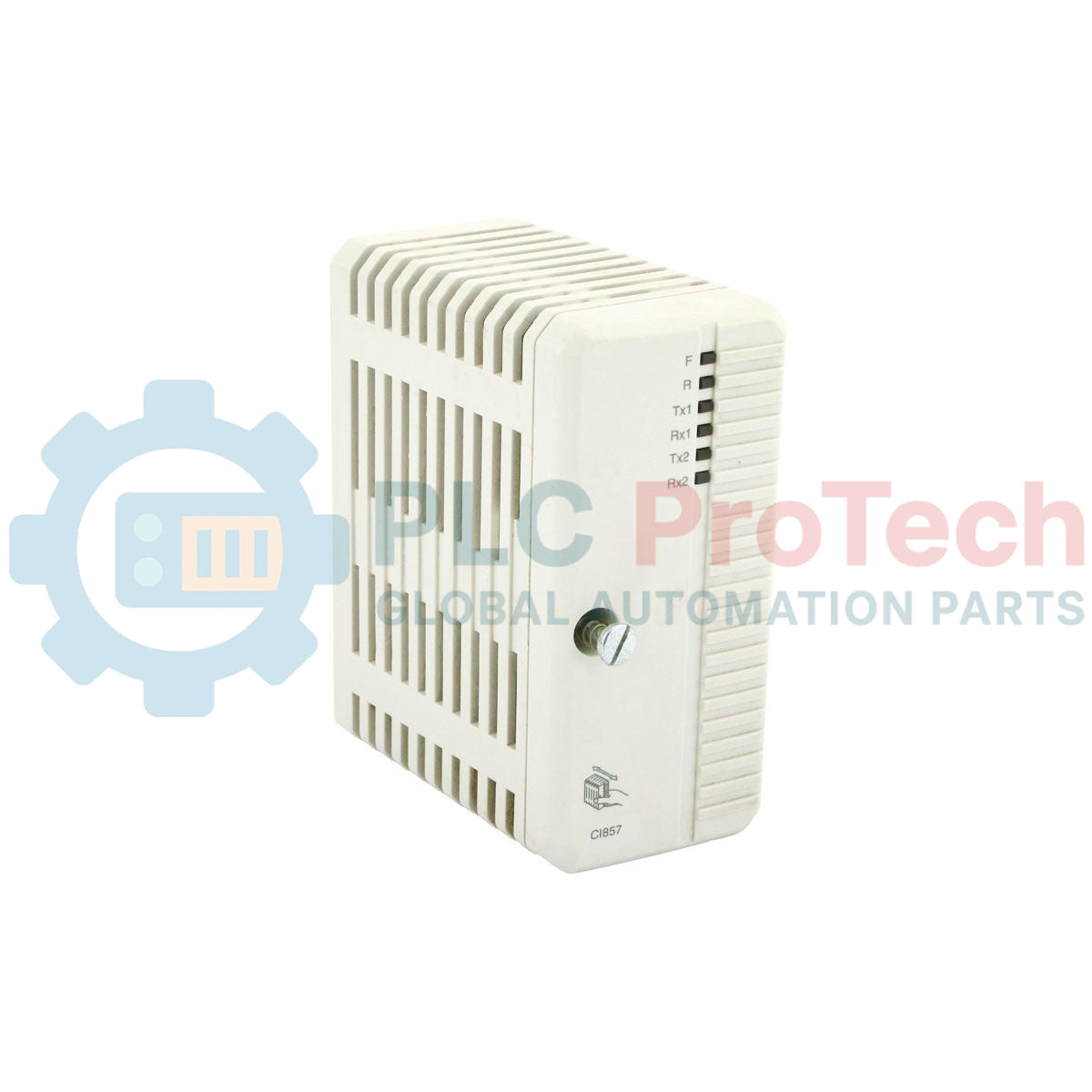

ABB 3BSE018144R1 CI857K01 Interfaccia Ethernet INSUM

Panoramica del prodotto

CI857K01 (3BSE018144R1) è un modulo di interfaccia Ethernet INSUM ABB AC 800M progettato per la comunicazione industriale tra sistemi di controllo e reti di apparecchiature di manovra. Funziona nelle architetture ABB 800xA e AC 800M e supporta uno scambio dati affidabile basato su Ethernet per i sistemi di automazione distribuiti.

Questo modulo è ampiamente utilizzato nelle centrali elettriche, nelle raffinerie di petrolio e nelle industrie di processo pesante, dove è fondamentale una comunicazione stabile tra i controller e i centri di controllo dei motori. Riduce i tempi di inattività mantenendo una comunicazione deterministica sulla rete INSUM in condizioni di carico continuo.

Gli ingegneri utilizzano questa interfaccia per collegare i processori di controllo ai sistemi di apparecchiature di manovra intelligenti. Garantisce una trasmissione coerente dei segnali in ambienti elettrici ad alta interferenza. Il modulo supporta il funzionamento per un lungo ciclo di vita sia nelle infrastrutture di controllo ABB legacy sia in quelle moderne.

Architettura e configurazione della comunicazione

Il modulo CI857K01 combina un'interfaccia di comunicazione CI857 con una piastra base TP853 per il montaggio diretto su rack nei sistemi ABB.

Funziona come gateway Ethernet per la comunicazione INSUM, consentendo l'interazione in tempo reale tra i controller AC 800M e i sistemi distribuiti di controllo dei motori. Il modulo non esegue la logica di controllo, ma gestisce lo scambio strutturato di dati tra i dispositivi di campo e i controller centrali.

L'architettura supporta l'espansione scalabile del sistema senza convertitori di protocollo aggiuntivi. Si integra nativamente negli ambienti ABB 800xA e mantiene prestazioni stabili durante il funzionamento industriale continuo.

Specifiche tecniche

FAQ tecniche

3BSE018144R1 è uguale a CI857K01?

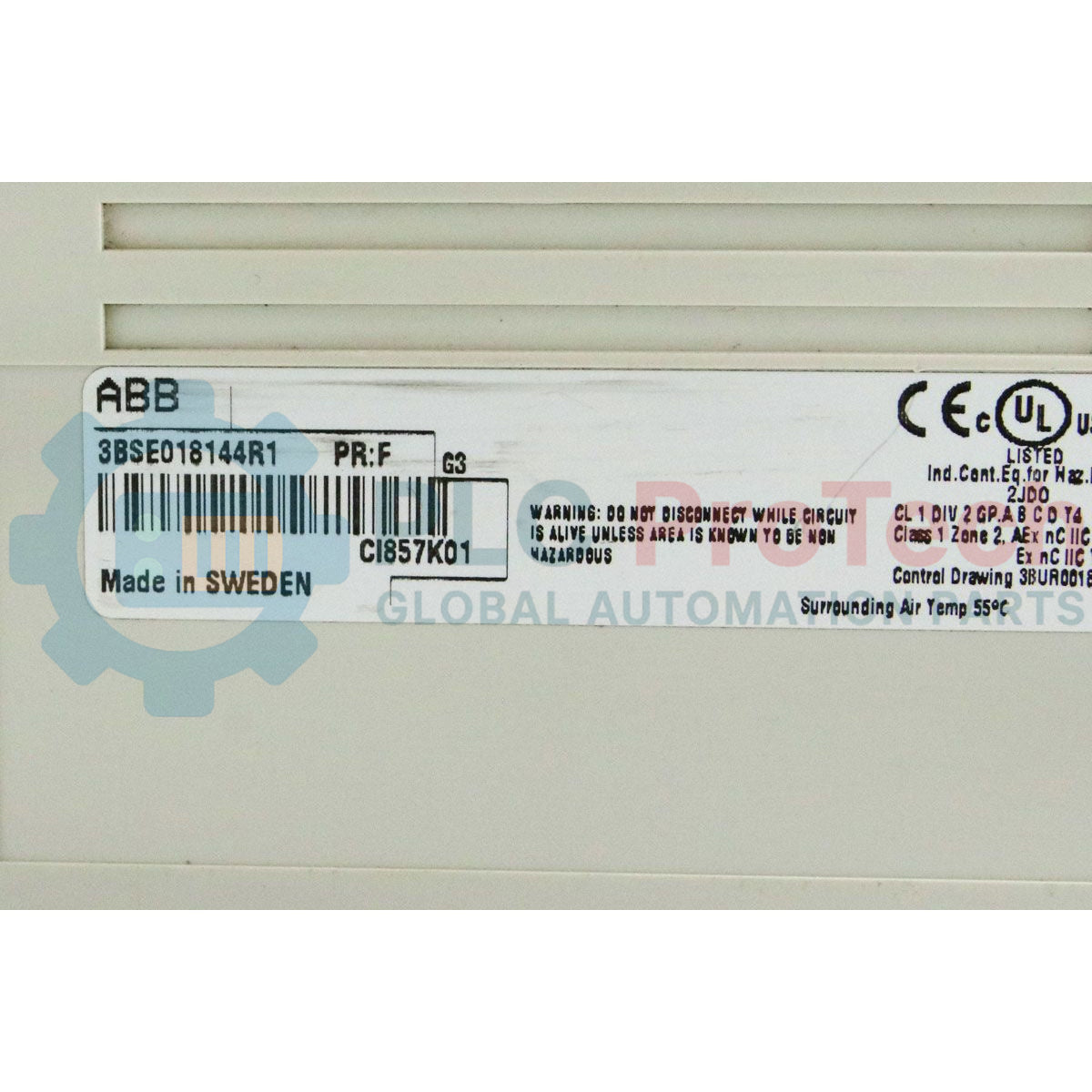

Sì. 3BSE018144R1 è il codice d'ordine ABB, mentre CI857K01 è la designazione del tipo funzionale.

Dove viene generalmente installato questo modulo?
È installato negli armadi di controllo ABB AC 800M o 800xA per la comunicazione INSUM.

CI857K01 è ancora supportato da ABB?
Il modulo è contrassegnato come obsoleto, ma è ancora ampiamente utilizzato nei sistemi installati.

Può integrarsi con le moderne reti Ethernet?
Sì, opera nell'architettura Ethernet ABB INSUM, ma non è un dispositivo Ethernet IT generico.

Punti chiave per l'installazione tecnica

L'installazione di CI857K01 (3BSE018144R1) richiede uno stretto controllo della messa a terra, dell'integrità del segnale e della qualità dell'inserimento del modulo. Una gestione impropria causerà direttamente instabilità nella comunicazione INSUM o guasti intermittenti del bus.

1. Integrità dell'inserimento della piastra di base
Assicurarsi che la piastra di base TP853 sia completamente bloccata nel rack AC 800M. Un inserimento parziale causa una comunicazione instabile sul backplane e disconnessioni casuali del modulo sotto carico.

2. Corretta messa a terra del segnale
Applicare la messa a terra dello schermo Ethernet in un solo punto. Non collegare entrambe le estremità dello schermo alla terra dell'armadio. La messa a terra multipunto introduce correnti di circuito e distorce la trasmissione del segnale INSUM.

3. Separazione del percorso dei cavi
Mantenere i cavi Ethernet INSUM fisicamente separati dai cavi di potenza dei motori e dalle linee di uscita dei VFD. All'interno dell'armadio deve essere mantenuta una distanza minima di separazione per ridurre l'accoppiamento elettromagnetico.

4. Controllo dell'allineamento durante l'inserimento
Installare il modulo CI857 solo dopo aver verificato il perfetto allineamento con i connettori della piastra di base. L'inserimento forzato in condizioni di disallineamento danneggia i pin del backplane.

5. Attenzione a temperatura e vibrazioni
Evitare di collocare il modulo vicino ad alimentatori ad alta dissipazione termica o in zone soggette a forti vibrazioni, come i compartimenti dei trasformatori. L'esposizione prolungata accelera l'affaticamento dei connettori e gli errori di comunicazione.

6. Verifica della messa in servizio
Dopo l'installazione, verificare la stabilità del collegamento Ethernet e il riconoscimento del nodo INSUM nella diagnostica del controllore prima di mettere il sistema in servizio. Non saltare la validazione prima dell'eccitazione.
