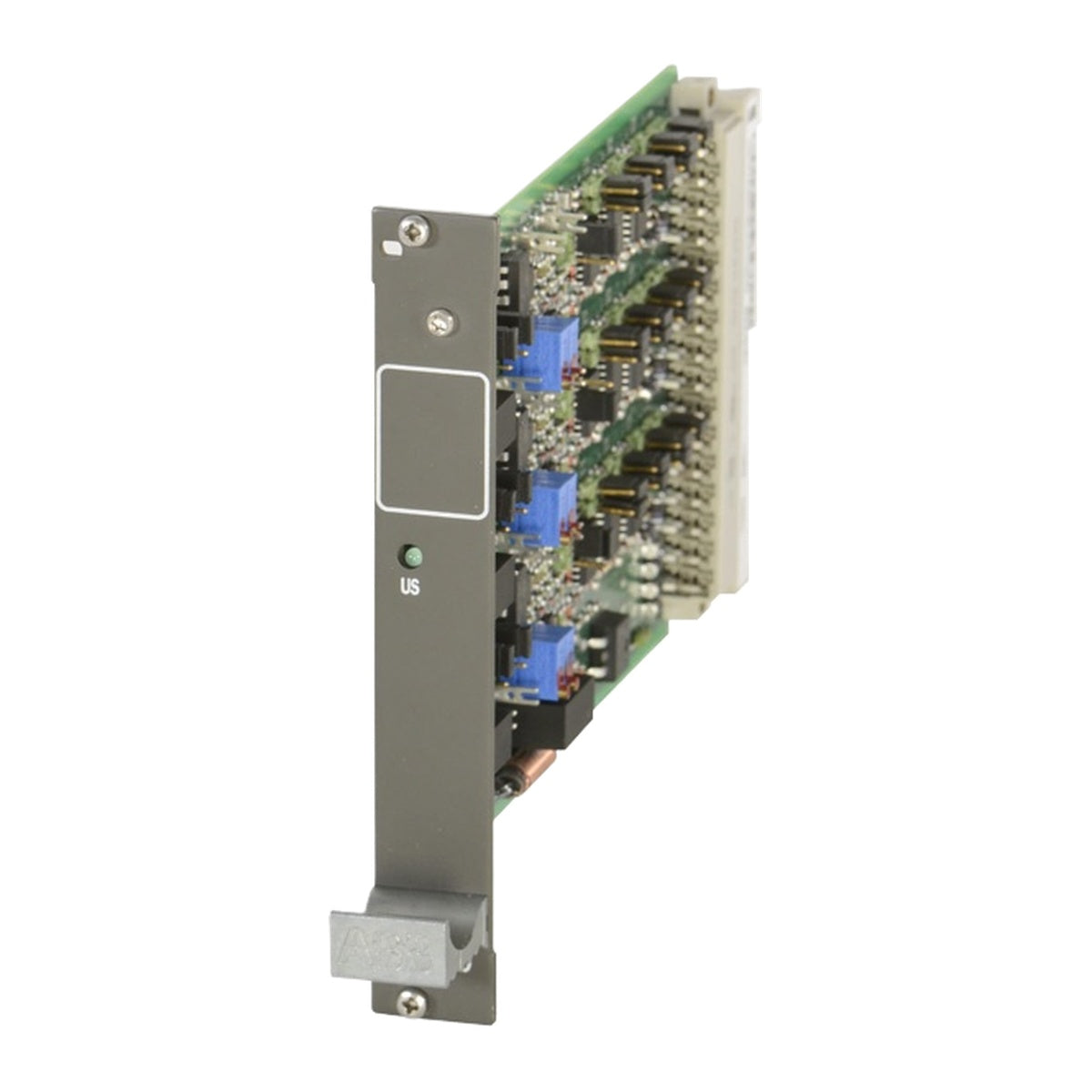

Moltiplicatore di segnale analogico Procontrol P14 ABB 89AS30R0100 GKWN000317R0100

SKU 89AS30R0100 GKWN000317R0100

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: 89AS30R0100 GKWN000317R0100

  • Country of origin:Switzerland

  • Product Type: Moltiplicatore di segnali analogici

  • Payment: T/T, Western Union

  • Weight: 300g

  • Dimensions: 160 mm x 20 mm x 128 mm (A x L x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

L'ABB 89AS30R0100 (numero d'ordine GKWN000317R0100) è un modulo moltiplicatore di segnali analogici progettato per la conversione e la moltiplicazione dei segnali analogici nel sistema di controllo Procontrol P14. Operando con tre unità funzionali indipendenti, questo dispositivo elabora segnali d'ingresso da 0... 20 mA, 4 ... 20 mA o 0... 10 V CC, con selezione configurabile tramite ponticelli. Da ciascun ingresso, l'unità genera tre uscite in corrente isolate (0... 20 mA o 4 ... 20 mA) e un'uscita in tensione (0... 10 V CC). Gli ingressi sono isolati elettricamente dai circuiti interni e dispongono di uscite dedicate per l'alimentazione dei trasmettitori a 15 V CC o 24 V CC.

Caratteristiche

  • Tre unità funzionali identiche e indipendenti
  • Intervalli dei segnali d'ingresso selezionabili tramite ponticelli per corrente o tensione
  • Intervalli delle uscite in corrente selezionabili individualmente per canale tramite ponticelli
  • Ingressi isolati elettricamente e uscite separate
  • Alimentatore integrato da 15 V CC e 24 V CC per trasmettitori e dispositivi da campo
  • Indicazione dello stato operativo tramite LED verde sul pannello frontale

Applicazioni

  • Conversione e isolamento dei segnali analogici
  • Duplicazione dei segnali per circuiti di monitoraggio o controllo ridondanti
  • Alimentazione dei trasmettitori ed elaborazione dei segnali in ambienti DCS
  • Generazione di energia a vapore e sistemi di controllo per l'automazione industriale

Informazioni per l'ordinazione

Designazione del tipo Numero d'ordine
89AS30R0100 GKWN000317R0100

Specifiche tecniche

Parametro Specifiche
Produttore ABB
Designazione del modello / tipo 89AS30R0100
Numero d'ordine GKWN000317R0100
Tensione di alimentazione +24 V CC
Consumo di corrente circa 110 mA + correnti di uscita
Ingresso in tensione (E1, E2, E3) 0 ... 10 V (max. 30 V)
Resistenza d'ingresso (tensione) > 100 kOhm
Ingresso in corrente (E1, E2, E3) 0 ... 20 mA, 4 ... 20 mA
Resistenza di carico (corrente d'ingresso) 55 Ohm
Alimentazione del trasmettitore (US1, US2, US3) 15 V CC o 24 V CC, max. 25 mA (selezionabili tramite ponticello)
Uscite in corrente (da A11 ad A13, da A21 ad A23, da A31 ad A33) 0 ... 20 mA, 4 ... 20 mA (selezionabili tramite ponticello)
Carico massimo (uscite in corrente) 1000 Ohm
Uscite in tensione (A14, A24, A34) 0 ... 10 V (max. 12 V)
Corrente max. (uscite in tensione) 5 mA
Errore di trasmissione <= 0,3%
Ritardo del segnale < 1 msec
Temperatura di esercizio Da 0 a +70 degC
Temperatura di stoccaggio/trasporto Da -40 a +85 degC
Umidità relativa (esercizio) Dal 5% al 95% UR
Pressione atmosferica (esercizio) Da 86 kPa a 106 kPa
Dimensioni della scheda 3 unità, 1 divisione, profondità 160 mm
Tipo di connettore 1 connettore a pettine a 48 poli, tipo F (conforme a DIN 41 612/IEC 60603-2)
Peso circa 0,3 kg

Collegamenti/Interfacce

Pin del connettore Funzione
d02 / b02 / z02 Ingresso E3+ / Ingresso E2+ / Ingresso E1+
d04 / b04 / z04 Ingresso E3- / Ingresso E2- / Ingresso E1-
d06 / b06 / z06 Alimentazione trasmettitore US3+ / US2+ / US1+
d08 / b08 / z08 Riferimento trasmettitore Z3 / Z2 / Z1
d12 / b12 / z12 Uscita A31+ / Uscita A21+ / Uscita A11+
d14 / b14 / z14 Uscita A31- / Uscita A21- / Uscita A11-
d16 / b16 / z16 Uscita A32+ / Uscita A22+ / Uscita A12+
d18 / b18 / z18 Uscita A32- / Uscita A22- / Uscita A12-
d20 / b20 / z20 Uscita A33+ / Uscita A23+ / Uscita A13+
d22 / b22 / z22 Uscita A33- / Uscita A23- / Uscita A13-
d24 / b24 / z24 Uscita A34+ / Uscita A24+ / Uscita A14+
d26 / b26 / z26 Uscita A34- / Uscita A24- / Uscita A14-
d30 / b30 / z30 Potenziale di riferimento Z
d32 / b32 / z32 Alimentazione USA / USA / USB

Linee guida per l'installazione

  • Verificare la posizione dei ponticelli sulla scheda prima dell'inserimento per configurare gli intervalli dei segnali di ingresso, gli intervalli di uscita e le tensioni di alimentazione dei trasmettitori.
  • Assicurarsi che l'alimentazione sia scollegata prima di installare o rimuovere il modulo dal connettore rack DIN 41 612 / IEC 60603-2 a 48 poli.
  • Rispettare i limiti di alimentazione dei trasduttori durante il cablaggio di trasduttori a quattro fili; il consumo totale di corrente per ogni uscita di alimentazione deve rimanere inferiore a 25 mA.
  • Mantenere le condizioni ambientali operative tra 0 e +70 degC, con livelli di umidità relativa tra il 5% e il 95% senza condensa.

Conformità e certificazioni

  • Direttiva EMC 2014/30/CE
  • EN 61000-6-4: 2007/A1:2011 (Emissioni EMC - industria)
  • EN 61000-6-2: 2005/AC:2005 (Immunità EMC - industria)

FAQ

Qual è la funzione principale del modulo?

Il modulo converte e moltiplica i segnali analogici attraverso tre canali di elaborazione indipendenti.

Quali tipi di segnali di ingresso sono supportati dal dispositivo?

Il dispositivo elabora segnali di ingresso da 0 a 20 mA, da 4 a 20 mA o da 0 a 10 V CC, in base alla configurazione dei ponticelli.

Quale tensione di alimentazione fornisce l'uscita del trasmettitore?

Le uscite di alimentazione del trasmettitore possono essere impostate su 15 V CC o 24 V CC mediante ponticelli interni, con un carico massimo di 25 mA.

Quante uscite vengono generate per ciascun canale di ingresso?

Ogni canale di ingresso genera tre uscite di corrente separate (da 0/4 a 20 mA) e un'uscita di tensione (da 0 a 10 V CC).

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Moltiplicatore di segnale analogico Procontrol P14 ABB 89AS30R0100 GKWN000317R0100

Quantità
