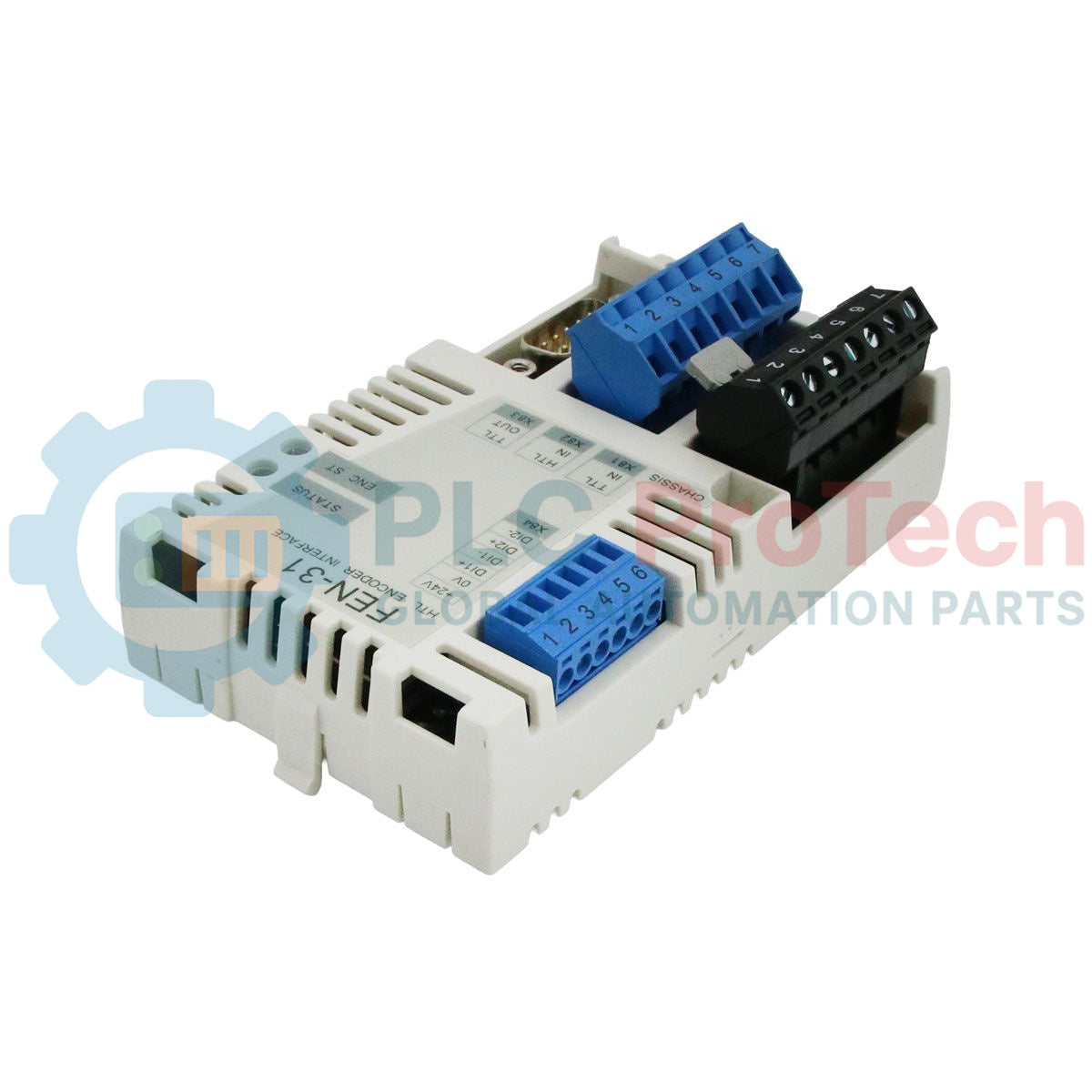

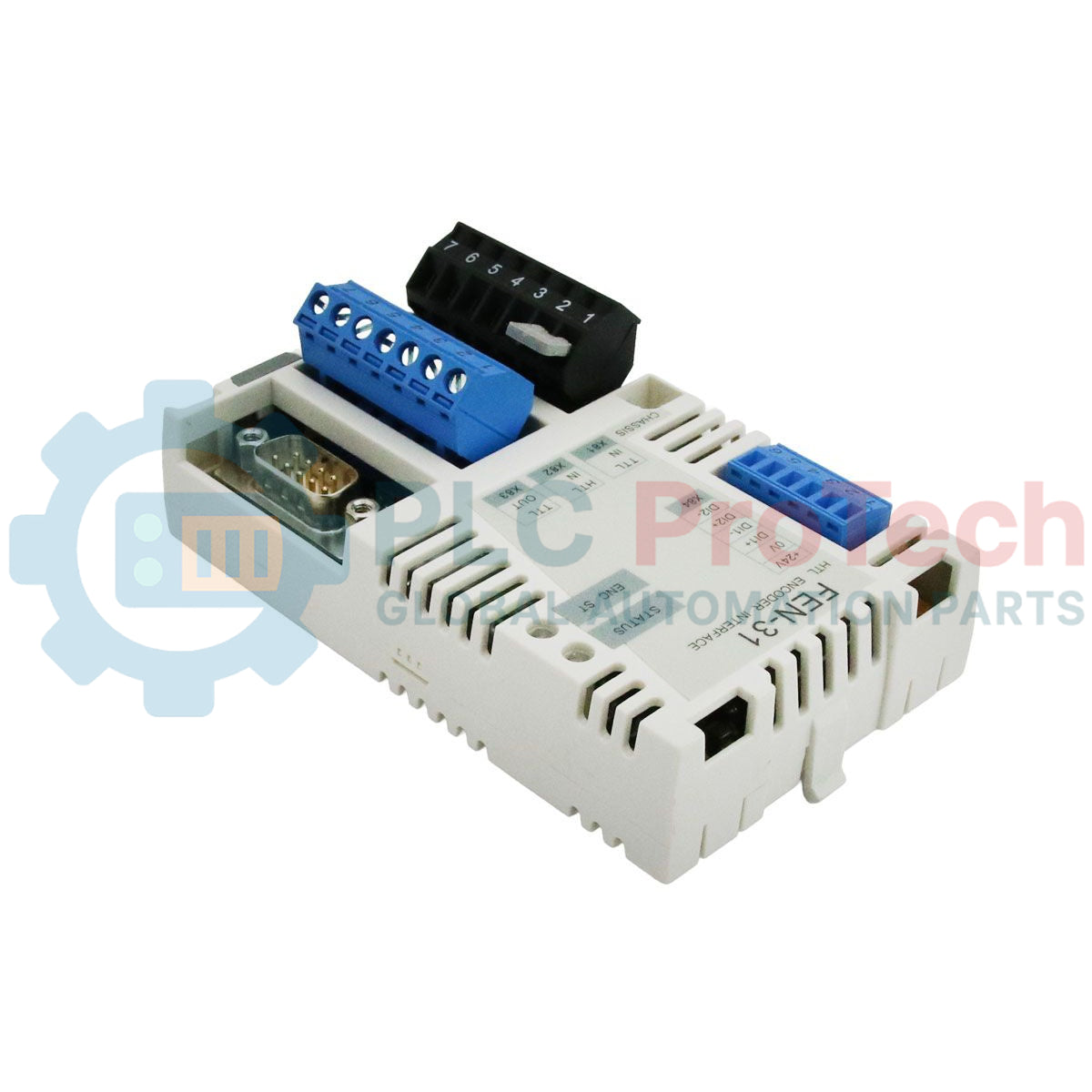

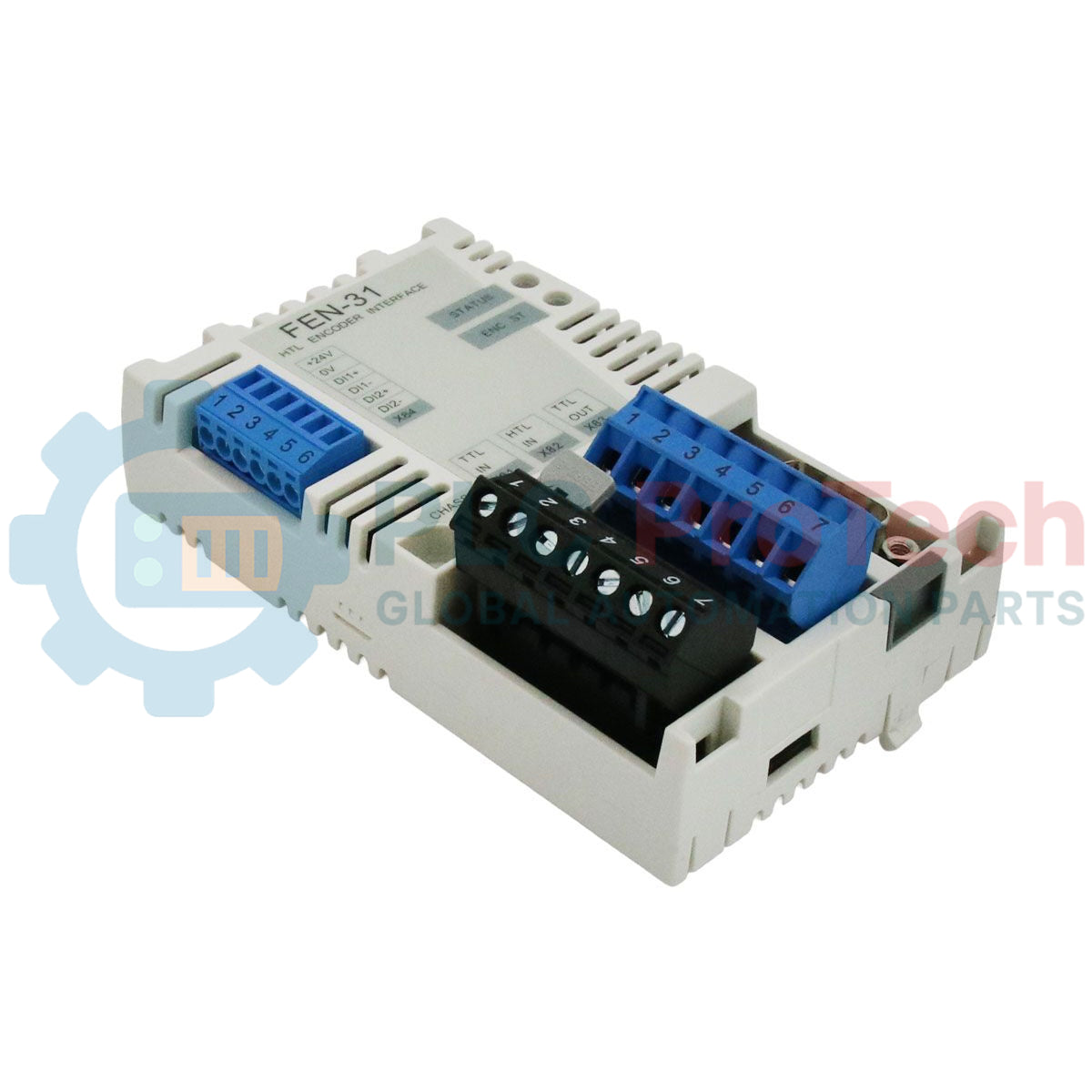

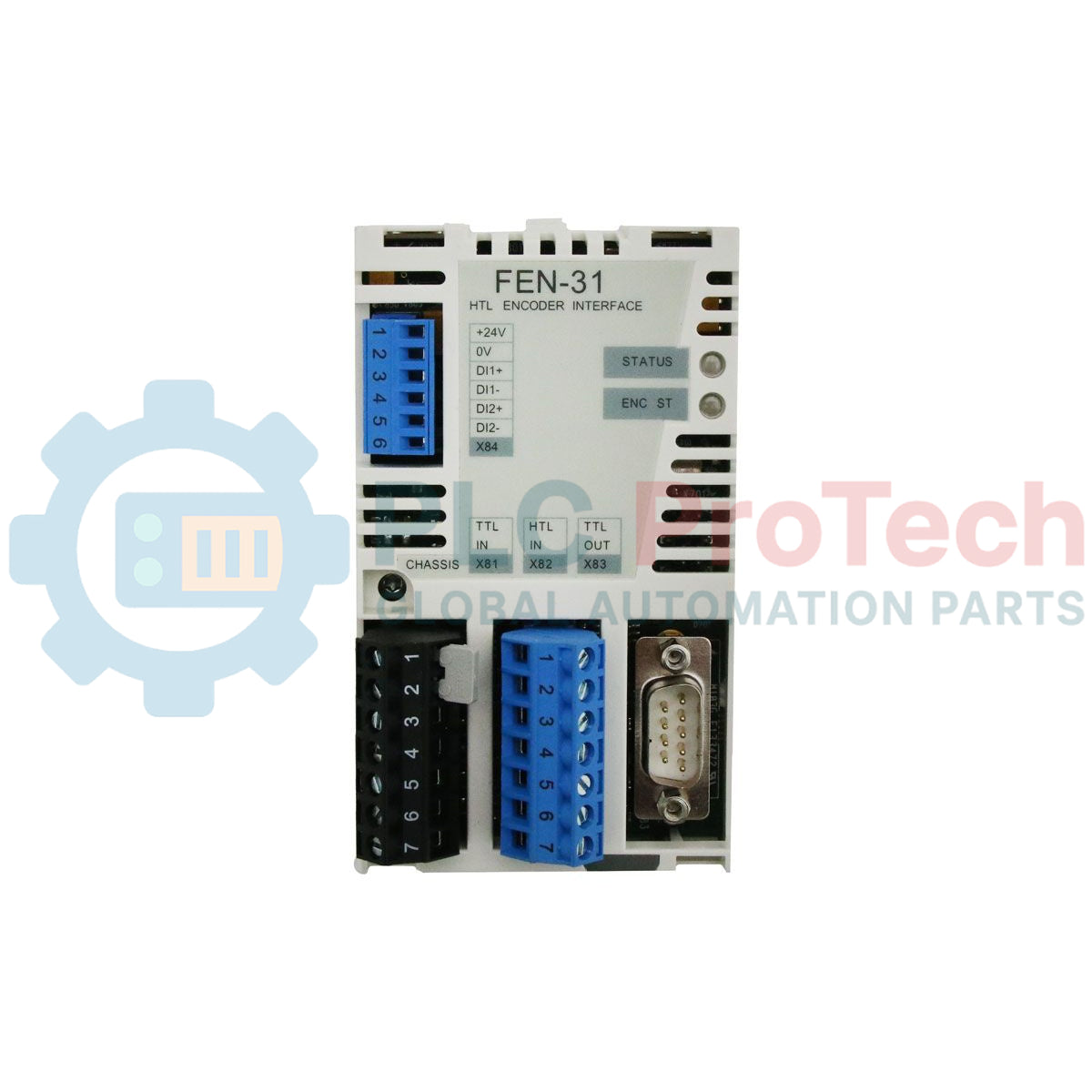

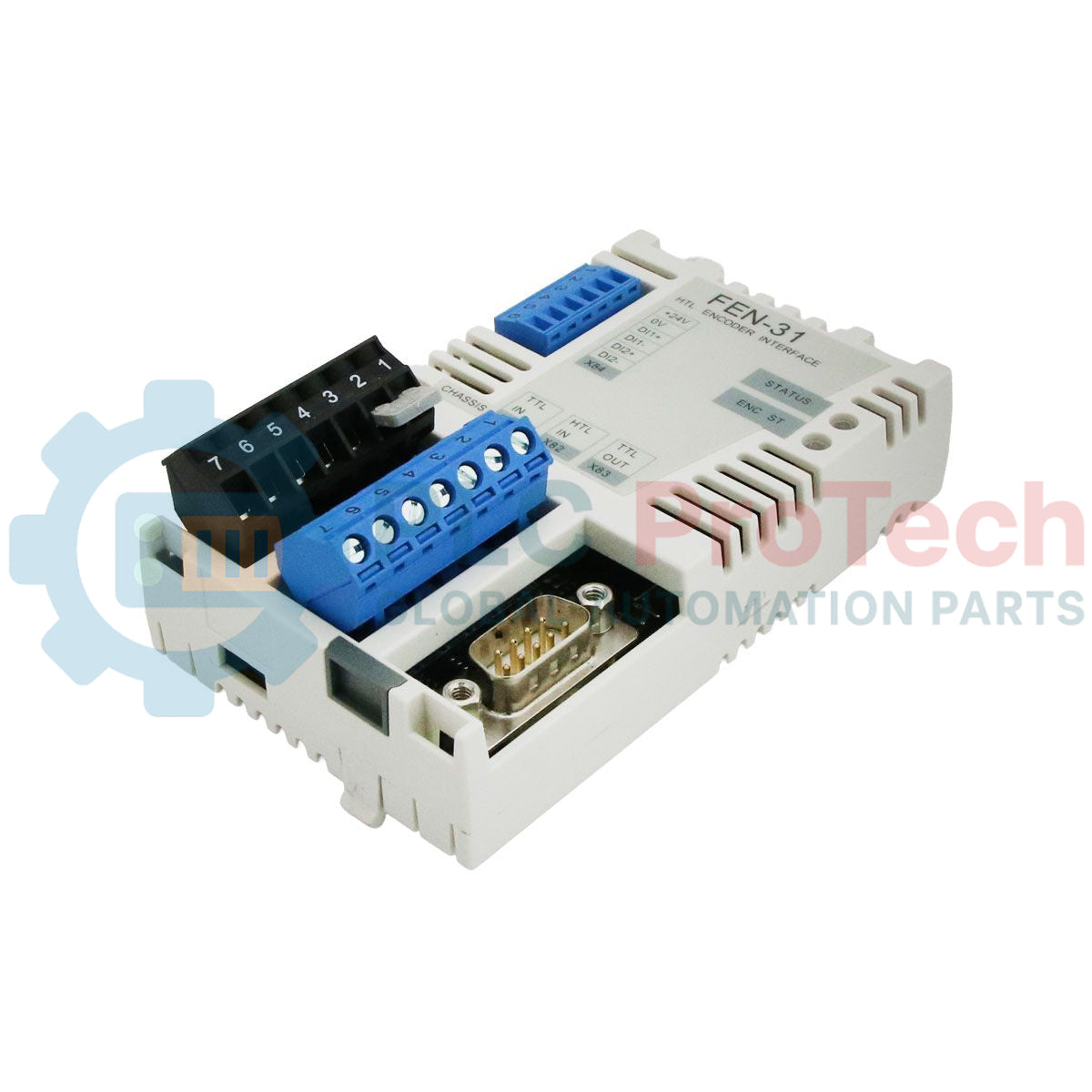

Moduli opzionali ABB FEN-31 Interfaccia per encoder HTL

SKU FEN-31

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: FEN-31

  • Country of origin:Sweden

  • Product Type: Interfaccia per encoder HTL

  • Barcode: 85389091

  • Payment: T/T, Western Union

  • Weight: 170g

  • Dimensions: 150 x 450 x 350 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il FEN-31 è un modulo opzionale che fornisce un'interfaccia per encoder incrementali High-Threshold Logic (HTL) per azionamenti industriali, inclusa la serie ACS880. Questa scheda di interfaccia di comunicazione consente di integrare con precisione il feedback della velocità e della posizione nei circuiti di regolazione, accettando segnali di encoder HTL differenziali o single-ended. Supporta i canali di ingresso dell'encoder A, B e Z con frequenze del segnale fino a 300 kHz. Oltre a elaborare i dati di tracciamento principali, il FEN-31 fornisce un'uscita per l'emulazione dell'encoder TTL conforme agli standard RS-422/485, due ingressi latch digitali ad alta velocità per la cattura degli eventi e un morsetto di collegamento non isolato progettato per la diagnostica diretta della temperatura del motore tramite sensori PTC, Pt1000 o KTY-84. Questa integrazione garantisce una sincronizzazione deterministica e metriche di movimento stabili nelle linee di processo di automazione più esigenti.

Caratteristiche

  • Collega direttamente i sensori di feedback incrementali HTL ad alta tensione alle schede di controllo dell'azionamento.
  • Implementa il monitoraggio dinamico dei guasti di linea per rilevare attivamente gli errori di circuito aperto sui canali del segnale.
  • Supporta opzioni configurabili di pull-up e pull-down interni tramite interruttori DIP manuali integrati.
  • Dispone di una porta di uscita per l'emulazione TTL standard RS-422, che replica i segnali dell'encoder verso unità di controllo secondarie.
  • Integra due ingressi latch di posizione per la registrazione di eventi a livello hardware in meno di un millisecondo.

Applicazioni

  • Anelli di regolazione della velocità a circuito chiuso per installazioni industriali multi-drive ACS880.
  • Rilevamento della posizione ad alta precisione nella lavorazione dei metalli, nei sistemi di sollevamento delle gru e nelle cartiere automatizzate.
  • Monitoraggio in tempo reale del materiale tagliato a misura tramite latch di posizione rapidi integrati.
  • Monitoraggio della temperatura degli avvolgimenti abbinato al feedback sincronizzato della velocità del motore in celle produttive ad alto carico.

Specifiche tecniche

Parametro Valore
Produttore ABB
Modello FEN-31 (L502)
Tipo di prodotto Interfaccia per encoder HTL
Consumo energetico massimo 350 mA a 24 V (consumo energetico combinato massimo di encoder, latch e cablaggio: 5 W)
Canali del segnale Supporto per i canali A, B e Z
Frequenza massima del segnale 300 kHz
Livelli logici del segnale "0" < 3,5 V, "1" > 7,5 V
Tipi di encoder supportati HTL Push-Pull differenziale (10-24 V CC), HTL Push-Pull single-ended (15-24 V CC), HTL a collettore aperto (15-24 V CC), HTL a emettitore aperto (15-24 V CC)
Connettori Presa a 20 pin, 2 connettori staccabili a 7 pin, cavo max. 2,5 mm2, coppia di serraggio 0,5 N-m (5 lbf-in), D-Sub a 9 pin, connettore staccabile a 6 pin, cavo max. 1,5 mm2, coppia di serraggio 0,3 N-m (3 lbf-in)
Degree of Protection IP20
Grado di protezione IP20
Dimensioni (A x P x L) 0,17 kg

Collegamenti/Interfacce

Assegnazioni dell'alimentazione HTL (X81)

Pin del connettore Funzione
1 +15V_B Tensione di alimentazione PO
2 VCC / Alimentazione esterna Tensione di alimentazione dell'encoder PO
3 +24V_B Tensione di alimentazione PO
4 VCC / Alimentazione esterna Tensione di alimentazione dell'encoder PO
5 -COM_B 0V, comune per l'alimentazione e il sensore di temperatura
6 Sensore di temperatura PTC/Pt1000/KTY-84 (non isolato) AI
7 GND Schermatura

Ingressi dei canali dell'encoder HTL (X82)

Pin del connettore Funzione
1 A+ (Canale A DI)
2 A- (Canale A - DI invertito)
3 B+ (Canale B DI)
4 B- (Canale B - DI invertito)
5 Z+ (Impulso di riferimento DI)
6 Z- (Impulso di riferimento - DI invertito)
7 GND Schermatura

Assegnazioni dell'uscita di emulazione dell'encoder TTL (X83)

Pin del connettore Funzione
1 EM_A+ (Canale A+ DO)
2 EM_B+ (Canale B+ DO)
3 EM_Z+ (Canale Z+ DO)
4 COM_B (0V, Comune)
5 NC (Non collegato)
6 EM_A- (Canale A-)
7 EM_B- (Canale B-)
8 EM_Z- (Canale Z-)
9 COM_B (0V, Comune)

Ingressi digitali latch di posizione rapida (X84)

Pin del connettore Funzione
1 +24V_B Tensione di alimentazione PO
2 COM_B Comune
3 DI_1+ (DI del segnale latch 1)
4 DI_1- (Ritorno del segnale latch 1)
5 DI_2+ (DI del segnale latch 2)
6 DI_2- (Ritorno del segnale latch 2)

Linee guida per l'installazione

  • Impostazione del ponticello di tensione: Sul morsetto X81 sono presenti due tensioni ausiliarie distinte (+15 V DC e +24 V DC). Prima del montaggio, selezionare la configurazione corretta del ponticello di tensione in base ai requisiti dell'encoder; l'applicazione di un livello di tensione errato può distruggere o danneggiare permanentemente l'hardware di feedback.
  • Inserimento meccanico nello slot: Assicurarsi che l'alimentazione in ingresso del drive sia completamente scollegata prima di inserire il modulo nello slot. Disimpegnare il fermo di blocco del modulo, far scorrere la scheda nello slot opzionale previsto all'interno dello chassis del drive, verificare che le clip in plastica si blocchino saldamente e serrare la vite di terra integrata per completare il percorso di messa a terra EMC.
  • Cablaggio e terminazione delle schermature: Utilizzare cavi schermati a doppino intrecciato di alta qualità per tutti i cablaggi di interfaccia. Assicurarsi che le terminazioni della schermatura sul lato encoder siano conformi ai manuali del sistema; non collegare le schermature a ponte su entrambe le estremità fisiche se l'alloggiamento del motore è già messo a terra, per evitare anelli di terra circolanti.
  • Percorso di separazione del segnale: Tenere i cavi dell'encoder e del latch separati dai cavi delle fasi dell'uscita CA principale, dai percorsi di commutazione ad alta potenza e dai conduttori di potenza dinamici, per proteggere i segnali di feedback dai disturbi da induzione elettromagnetica (EMI).
  • Isolamento del sensore di temperatura: Il collegamento diretto dei sensori di temperatura (PTC/Pt1000/KTY-84) alla porta X81 è consentito solo se l'elemento termico dispone di un isolamento doppio rinforzato rispetto agli avvolgimenti sotto tensione del motore.

FAQ

Come devono essere impostati gli interruttori DIP interni per gli encoder a collettore aperto?

Aprire l'alloggiamento del modulo opzionale per accedere agli interruttori DIP interni situati tra le morsettiere X81 e X82. Impostare su ON gli interruttori 1, 2 e 3 per collegare i percorsi del segnale e impostare l'interruttore 4 in base alla configurazione del circuito per garantire il percorso interno di pull-up da 1,55 kilohm.

Qual è la frequenza massima del segnale elaborata dai canali di ingresso?

I circuiti di ingresso differenziali e single-ended HTL sono progettati per elaborare in sicurezza frequenze del segnale fino a un limite massimo di 300 kHz.

È possibile utilizzare un alimentatore esterno per alimentare l'encoder tramite questa scheda?

Sì. Un alimentatore esterno con tensione nominale compresa tra 10 e 24 V CC può essere collegato direttamente ai pin 4 e 5 del connettore X81, a condizione che il ponticello di selezione della tensione integrato venga completamente rimosso in precedenza.
