ABB HIEE400961R1 UFB009AE01 UNITROL PSR Modulo di interfaccia per comunicazioni

Descrizione

Il ABB HIEE400961R1 UFB009AE01 (identificato anche come UF B009 AE01 / HI906153-860-011) è un'unità specializzata di interfaccia di comunicazione progettata per l'architettura del sistema di controllo dell'eccitazione UNITROL PSR. Il HIEE400961R1 UFB009AE01 funge da convertitore di segnali ottici ed elettrici e da ponte di interfaccia, fornendo due canali di comunicazione seriale RS-485 oltre a due porte in fibra ottica (OPTO A e OPTO B). Integra un circuito interno di elaborazione dell'alimentazione che converte una tensione di alimentazione in ingresso (Uin) nelle linee interne regolate a +24 V e +5 V per alimentare i componenti di conversione optoelettronica integrati, i driver di linea e i LED di stato diagnostici.

Caratteristiche

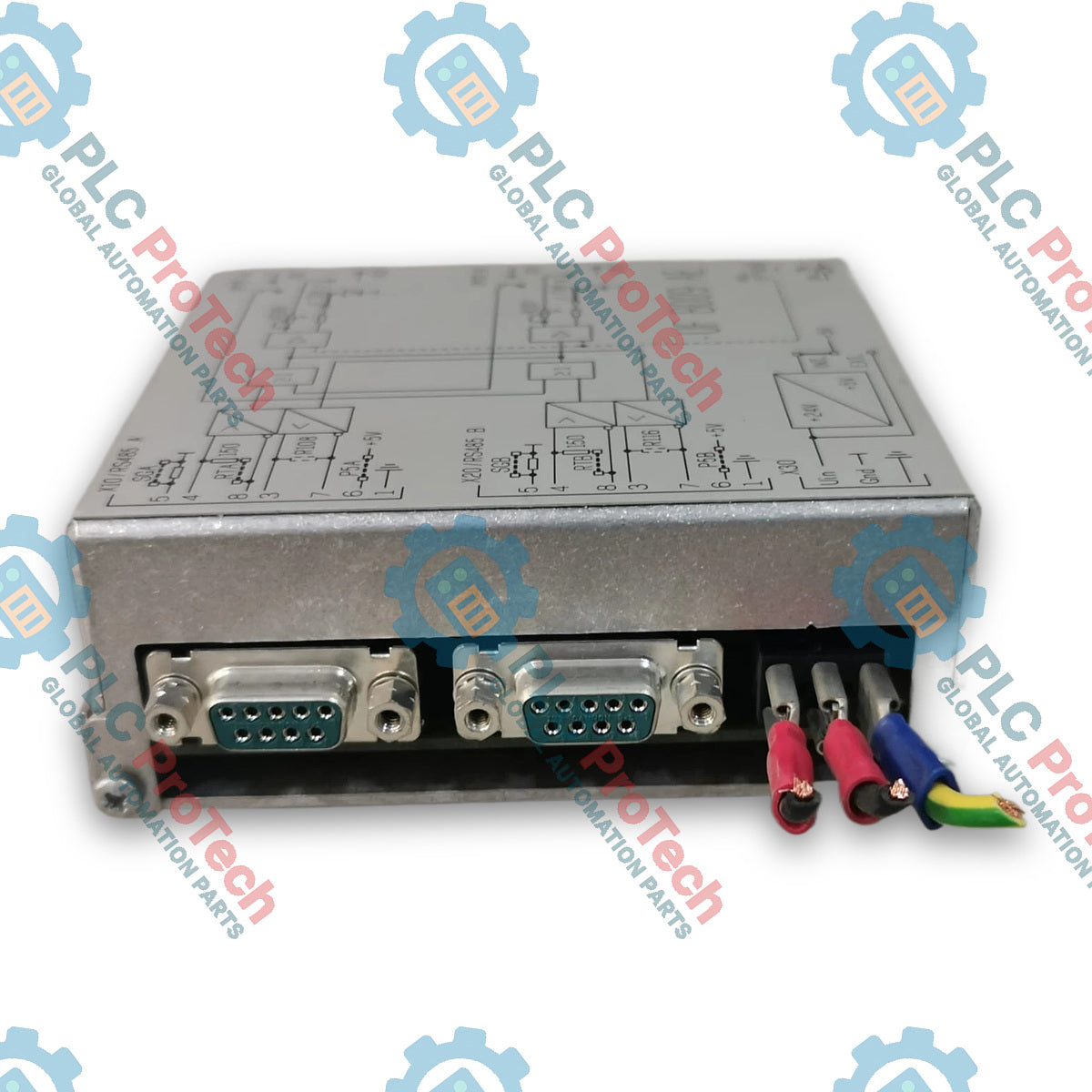

• Due interfacce di comunicazione seriale RS-485 designate come X10/RS485 A e X20/RS485 B.
• Due porte in fibra ottica designate come OPTO A (ricevitore X11, trasmettitore X12) e OPTO B (ricevitore X21, trasmettitore X22).
• Circuito integrato di regolazione dell'alimentazione CC che accetta Uin e fornisce linee interne a +24 V e +5 V.
• Condizionamento integrato del livello del segnale e driver/ricevitori differenziali di linea per una conversione dei dati immune ai disturbi.

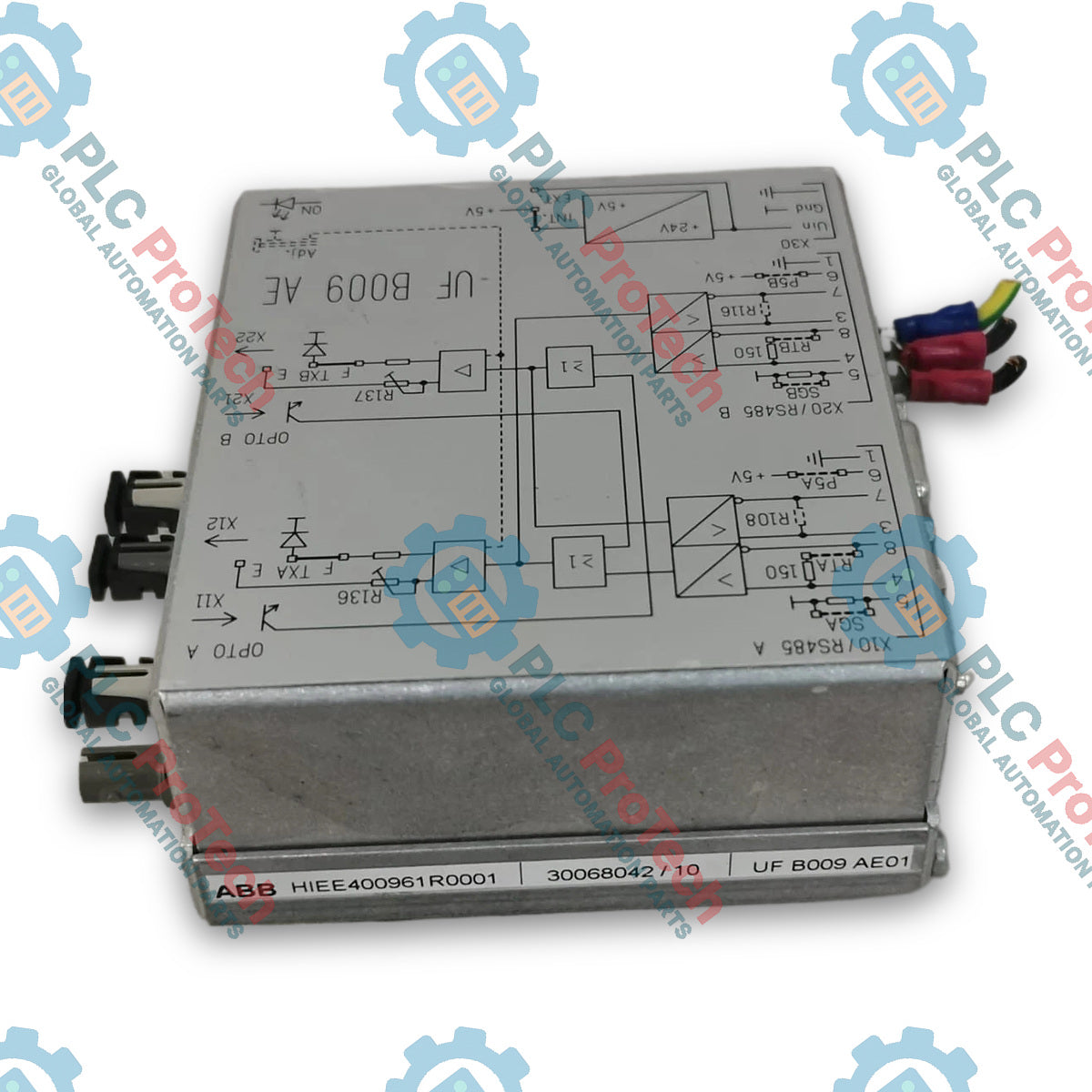

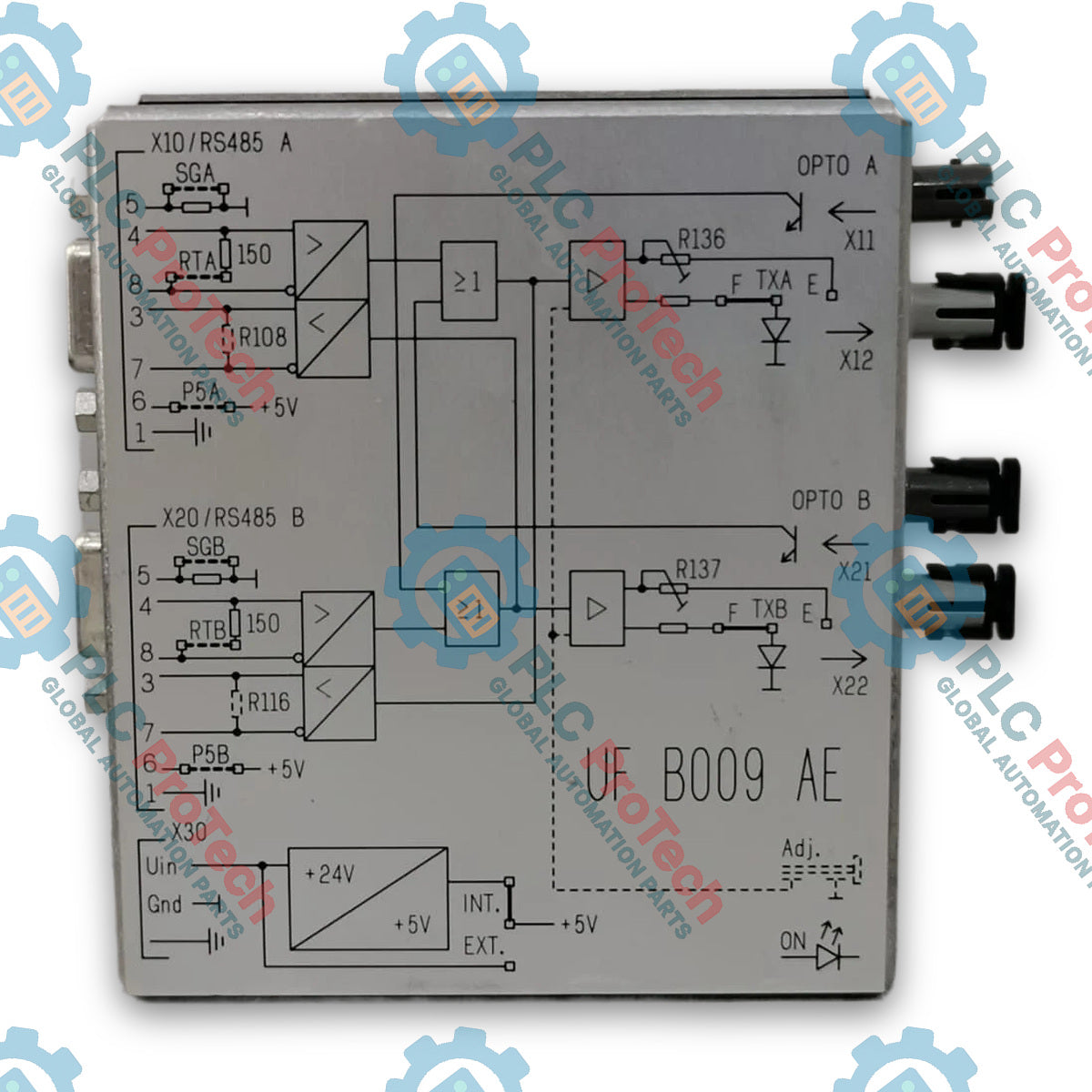

• Schema sul pannello frontale che mostra assegnazioni dei pin, flussi dei segnali e indicatori LED diagnostici.

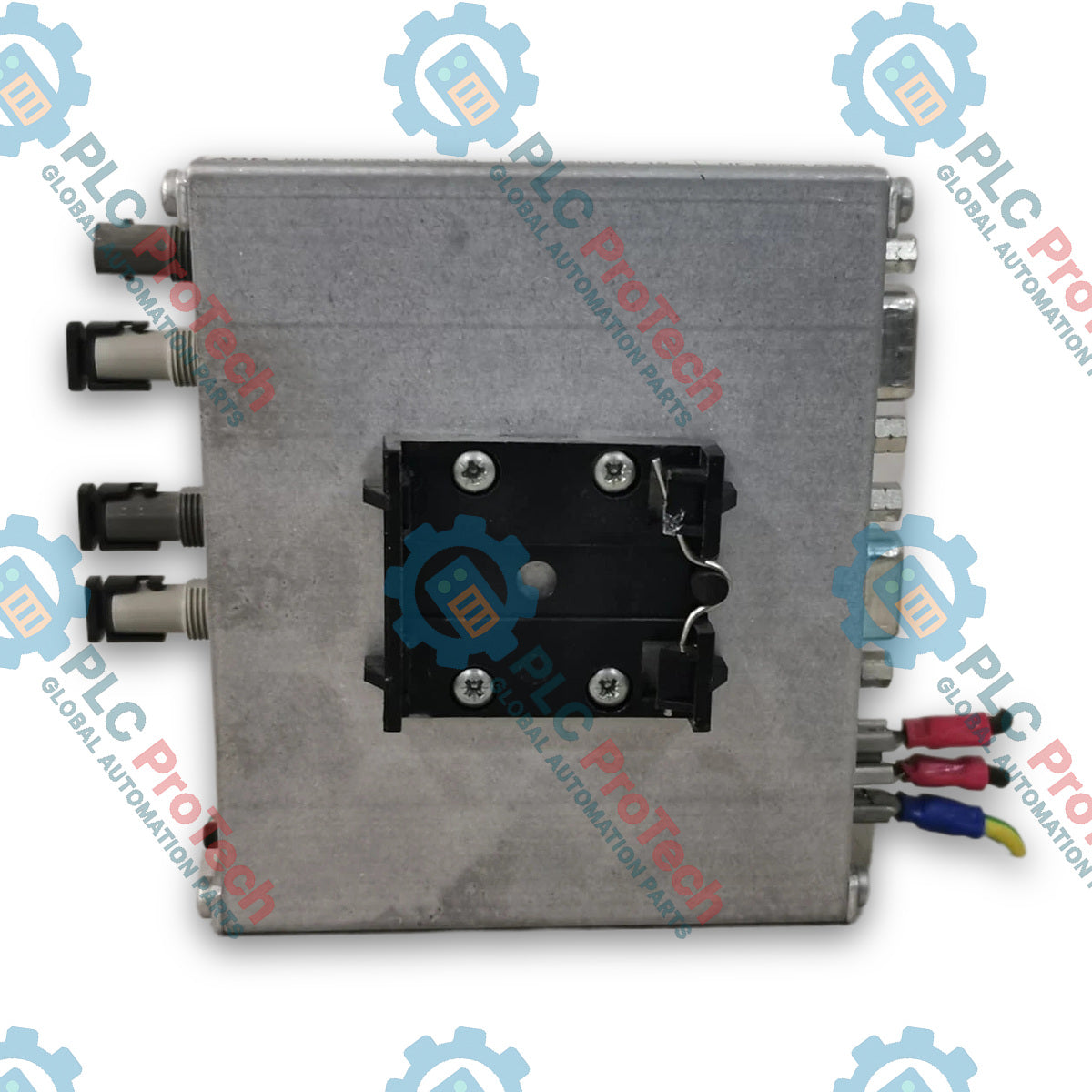

• Involucro metallico compatto che fornisce schermatura hardware e integrazione di montaggio standard per i rack di eccitazione UNITROL.

Applicazioni

• Sistemi digitali di controllo e regolazione dell'eccitazione UNITROL PSR.
• Conversione dei segnali tra bus seriali elettrici RS-485 e linee di trasmissione in fibra ottica nei pannelli di eccitazione dei generatori.
• Collegamenti di comunicazione isolati dai disturbi in ambienti di sottostazioni ad alta tensione e di generazione elettrica.

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Verificare che l'alimentazione del quadro di eccitazione e la linea di alimentazione (Uin) siano completamente isolate prima dell'installazione o di modificare il cablaggio.
• Assicurarsi che le schermature dei cavi RS-485 (SGA/SGB) siano collegate correttamente ai pin di terra assegnati per mantenere l'integrità del segnale.
• Maneggiare con cura i collegamenti in fibra ottica (X11, X12, X21, X22); assicurarsi che le estremità delle fibre siano pulite e che i cappucci antipolvere rimangano in posizione quando non sono collegate.
• Verificare la polarità e i collegamenti di terra al morsetto X30 prima di applicare l'alimentazione CC ausiliaria.
